本技術涉及打磨裝置，具體涉及一種四氟密封面打磨裝置。

背景技術：

1、四氟是指聚四氟乙烯，是由聚四氟乙烯材料制成的圓環狀密封圈，具有優異的密封性能和耐化學腐蝕性能，通常用于密封機器設備中的接口，如閥門、管道、泵等，在生產過程中表面會有毛刺或不光滑影響密封性，需要對表面進行打磨處理。

2、根據專利公開號cn220482324u，公開了一種聚四氟乙烯密封圈的表面處理裝置，包括底座，所述底座的頂部安裝有取放機構，所述取放機構的頂部安裝有處理機構，所述取放機構包括轉盤，所述轉盤活動安裝在底座的頂部，所述轉盤的頂部安裝有若干個防滑條，所述轉盤的頂部中部固定安裝有定位柱，所述轉盤的底部且位于底座的內部安裝有第一電機，貫穿所述轉盤的內部開設有活動槽，所述活動槽的內部活動安裝有活動環，所述活動環的底部安裝有底環；本實用新型所述的一種聚四氟乙烯密封圈的表面處理裝置，便于密封圈的放置和固定，方便快速取出，同時能夠在壓緊的同時進行表面打磨，便于表面多個部位的處理。針對現有技術存在以下問題：

3、在當前的聚四氟乙烯密封圈在打磨時不便于對其位置進行固定現象，導致出位置固定不便的問題，同時由于當前的聚四氟乙烯密封圈不便于對其進行打磨，導致出現打磨性能較差從而降低了打磨工作效率的問題。

技術實現思路

1、本實用新型提供一種四氟密封面打磨裝置，以解決上述背景技術中提出的問題。

2、為解決上述技術問題，本實用新型所采用的技術方案是：

3、一種四氟密封面打磨裝置，包括底座，所述底座的上表面中部活動連接有打磨組件，所述底座的上表面設置有活動組件。

4、所述活動組件包括有l(wèi)形固定架，所述l形固定架的豎直方向下端與底座的上表面固定連接，所述l形固定架的豎直方向右側下方固定連接有板塊，所述板塊的右側固定連接有電機，所述電機的輸出軸固定連接有齒輪，所述l形固定架的水平方向上表面前方貫穿活動連接有連接桿，所述連接桿的中部設置有螺紋，所述連接桿中部的螺紋與l形固定架的內部螺紋連接，所述連接桿的下端活動連接有套筒，所述套筒的下表面固定連接有磨盤，所述套筒的上表面前側固定連接有定位桿，所述定位桿的外表面貫穿活動組件的內部且之間滑動連接。

5、本實用新型技術方案的進一步改進在于：所述套筒的上表面固定連接有彈簧，所述彈簧的內部與連接桿的外表面下方套接，所述彈簧的上端與l形固定架的水平方向下表面固定連接。

6、本實用新型技術方案的進一步改進在于：所述磨盤的下表面開設有上下相通的圓形口。

7、本實用新型技術方案的進一步改進在于：所述打磨組件的包括有圓形座，所述圓形座的上表面環形陣列開設有若干個凹槽，所述圓形座的外表面固定連接有齒輪環，所述齒輪環的外表面與齒輪的外表面嚙合連接。

8、本實用新型技術方案的進一步改進在于：所述圓形座的上表面中部設置有定位柱，所述定位柱的外表面固定連接有定位組件。

9、本實用新型技術方案的進一步改進在于：所述定位柱的下表面中部固定連接有固定栓，所述固定栓的外表面與圓形座的內部螺紋連接。

10、本實用新型技術方案的進一步改進在于：所述定位組件包括有彈性橡膠環，所述彈性橡膠環的外表面環形陣列固定連接有若干個頂緊塊。

11、本實用新型技術方案的進一步改進在于：若干個所述頂緊塊的外表面上方均設置有傾斜面，所述傾斜面的下方設置有弧形面。

12、由于采用了上述技術方案，本實用新型相對現有技術來說，取得的技術進步是：

13、1、本實用新型提供一種四氟密封面打磨裝置，采用了l形固定架、電機、齒輪、磨盤、圓形口、套筒、彈簧、連接桿的相互配合，通過將聚四氟乙烯放置在打磨組件中，再通過轉動連接桿由于彈簧的彈力作用下，從而推動套筒和磨盤進行向下移動，從而與聚四氟乙烯密封圈接觸并進行定位，通過打磨組件的活動從而便于對聚四氟乙烯密封圈在打磨的同時具備定位的作用，解決了當前的聚四氟乙烯密封圈在打磨時不便于對其位置進行固定的問題，達到了便于對其位置限制固定，且操作簡單方便的效果。

14、2、本實用新型提供一種四氟密封面打磨裝置，采用了圓形座、凹槽、齒輪環、定位柱、固定栓、定位組件、彈性橡膠環、頂緊塊、弧形面、傾斜面的相互配合，擋在打磨時通過活動組件中的電機、齒輪的設置從而帶動齒輪環和圓形座進行轉動，由于在聚四氟乙烯密封圈接觸定位時，通過圓形座的轉動從而帶動聚四氟乙烯密封圈轉動，并通過磨盤進行打磨的作用，通過定位柱、定位組件、凹槽的設置從而加強了對聚四氟乙烯密封圈定位的作用，解決了當前的聚四氟乙烯密封圈不便于對其進行打磨的問題，達到了打磨性能提升，使得效率快的效果。

技術特征：

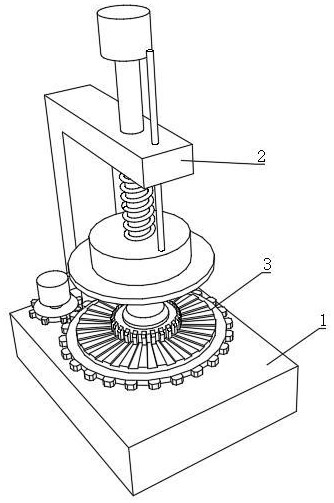

1.一種四氟密封面打磨裝置，包括底座(1)，其特征在于：所述底座(1)的上表面中部活動連接有打磨組件(3)，所述底座(1)的上表面設置有活動組件(2)；

2.根據權利要求1所述的一種四氟密封面打磨裝置，其特征在于：所述套筒(25)的上表面固定連接有彈簧(26)，所述彈簧(26)的內部與連接桿(27)的外表面下方套接，所述彈簧(26)的上端與l形固定架(21)的水平方向下表面固定連接。

3.根據權利要求1所述的一種四氟密封面打磨裝置，其特征在于：所述磨盤(24)的下表面開設有上下相通的圓形口(241)。

4.根據權利要求1所述的一種四氟密封面打磨裝置，其特征在于：所述打磨組件(3)的包括有圓形座(31)，所述圓形座(31)的上表面環形陣列開設有若干個凹槽(32)，所述圓形座(31)的外表面固定連接有齒輪環(33)，所述齒輪環(33)的外表面與齒輪(23)的外表面嚙合連接。

5.根據權利要求4所述的一種四氟密封面打磨裝置，其特征在于：所述圓形座(31)的上表面中部設置有定位柱(34)，所述定位柱(34)的外表面固定連接有定位組件(35)。

6.根據權利要求5所述的一種四氟密封面打磨裝置，其特征在于：所述定位柱(34)的下表面中部固定連接有固定栓(341)，所述固定栓(341)的外表面與圓形座(31)的內部螺紋連接。

7.根據權利要求5所述的一種四氟密封面打磨裝置，其特征在于：所述定位組件(35)包括有彈性橡膠環(351)，所述彈性橡膠環(351)的外表面環形陣列固定連接有若干個頂緊塊(352)。

8.根據權利要求7所述的一種四氟密封面打磨裝置，其特征在于：若干個所述頂緊塊(352)的外表面上方均設置有傾斜面(354)，所述傾斜面(354)的下方設置有弧形面(353)。

技術總結
本技術公開了一種四氟密封面打磨裝置，涉及打磨裝置技術領域，包括底座，所述底座的上表面中部活動連接有打磨組件，所述底座的上表面設置有活動組件。本技術通過L形固定架、電機、齒輪、磨盤、圓形口、套筒、彈簧、連接桿的相互配合，通過將聚四氟乙烯放置在打磨組件中，再通過轉動連接桿由于彈簧的彈力作用下，從而推動套筒和磨盤進行向下移動，從而與聚四氟乙烯密封圈接觸并進行定位，通過打磨組件的活動從而便于對聚四氟乙烯密封圈在打磨的同時具備定位的作用，解決了當前的聚四氟乙烯密封圈在打磨時不便于對其位置進行固定的問題，達到了便于對其位置限制固定，且操作簡單方便的效果。

技術研發人員：王立霞,張紅松,許維武
受保護的技術使用者：淄博松尚復合材料有限公司
技術研發日：20240617
技術公布日：2025/4/28
