本技術涉及led燈支架壓鑄，特別是涉及一種用于led燈支架的壓鑄模具。

背景技術：

1、在生產led燈支架的時候，通常選擇壓鑄模具進行生產，壓鑄模具生產的產品通常需要經過一次精加工，這種生產方式會大大增加生產成本，為了降低成本，需要對模具進行改造。

技術實現思路

1、本實用新型所要解決的技術問題是提供一種用于led燈支架的壓鑄模具，具有提高產品生產效率、確保產品精度、降低產品生產成本等特點。

2、本實用新型解決其技術問題所采用的技術方案是：提供一種用于led燈支架的壓鑄模具，包括上模結構、下模結構和模腳結構，所述的上模結構和下模結構呈上下疊放布置，所述的上模結構和下模結構之間安裝有呈上下疊放布置的上模芯和下模芯，所述的下模結構下端面上安裝有模腳結構，所述的上模芯和下模芯之間左右對稱安裝有兩個模腔結構，所述的上模結構中部對稱安裝有兩個嵌入安裝的孔位插銷組件，所述的孔位插銷組件下端和模腔結構對應，所述的上模結構和下模結構的前部安裝有呈分流組件，所述的分流組件后側對稱安裝有兩根和兩個模腔結構連通的主流道結構。

3、本技術方案中通過設置兩個模腔結構確保模具能夠進行一模兩件生產，大大提高產品的生產效率，同時通過設置分流組件用來方便將鋁液同步注入到兩個模腔結構內，同時通過設置孔位插銷組件用來確保產品的孔位得以成型，使得產品不需要進行精加工，降低生產成本。

4、作為對本技術方案的一種補充，所述的模腔結構后側均勻設置有若干排氣渣包，所述的下模芯后側設置有若干和排氣渣包連通排氣淺槽。

5、本技術方案中通過設置排氣渣包，方便空氣快速排出，提高產品的質量。

6、作為對本技術方案的一種補充，所述的主流道結構后端形成半弧形凹槽，半弧形凹槽后側通過若干流道節點和模腔結構進行連通，通過設置半弧形凹槽，方便鋁液快速注入，確保模腔結構的填充速度，由于快速填充模腔結構，使得產品的精度能夠大大增加，方便產品一次成型，降低產品生產成本。

7、所述的孔位插銷組件包括定位塊和孔位插銷，所述的定位塊嵌入安裝在上模結構上，所述的定位塊中部對稱安裝有兩個孔位插銷，所述的孔位插銷下端插入到模腔結構內。

8、作為對本技術方案的一種補充，所述的模腳結構包括縱向支腳和橫向支腳，所述的縱向支腳共有兩個呈左右對稱布置，兩個縱向支腳前后端之間均安裝有橫向支腳。

9、所述的模腳結構內安裝有頂板結構。

10、作為對本技術方案的一種補充，所述的模腳結構下端面上安裝有下底板。

11、作為對本技術方案的一種補充，所述的上模結構和下模結構前側之間并排安裝有兩個豎直支撐架。

12、有益效果：本實用新型涉及一種用于led燈支架的壓鑄模具，通過設置兩個模腔結構確保模具能夠進行一模兩件生產，大大提高產品的生產效率，同時通過設置分流組件用來方便將鋁液同步注入到兩個模腔結構內，同時通過設置孔位插銷組件用來確保產品的孔位得以成型，使得產品不需要進行精加工，降低生產成本，具有提高產品生產效率、確保產品精度、降低產品生產成本等特點。

技術特征：

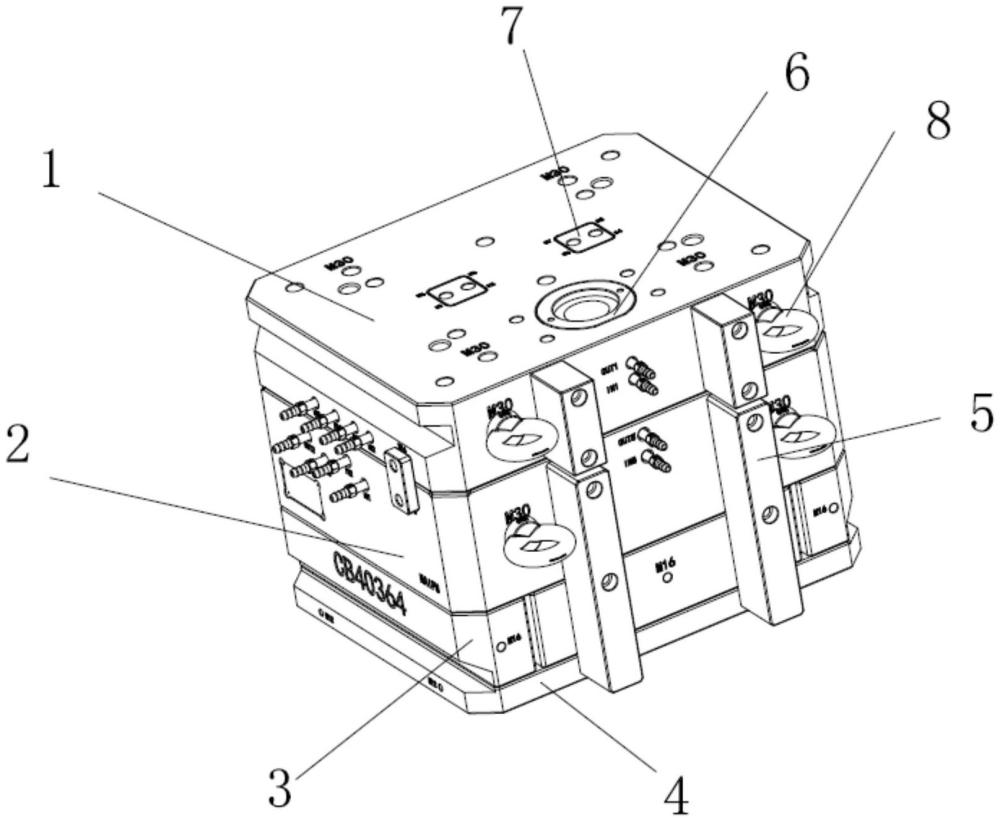

1.一種用于led燈支架的壓鑄模具，包括上模結構(1)、下模結構(2)和模腳結構(3)，所述的上模結構(1)和下模結構(2)呈上下疊放布置，所述的上模結構(1)和下模結構(2)之間安裝有呈上下疊放布置的上模芯和下模芯(9)，所述的下模結構(2)下端面上安裝有模腳結構(3)，其特征在于：所述的上模芯和下模芯(9)之間左右對稱安裝有兩個模腔結構(12)，所述的上模結構(1)中部對稱安裝有兩個嵌入安裝的孔位插銷組件(7)，所述的孔位插銷組件(7)下端和模腔結構(12)對應，所述的上模結構(1)和下模結構(2)的前部安裝有呈分流組件(10)，所述的分流組件(10)后側對稱安裝有兩根和兩個模腔結構(12)連通的主流道結構(11)。

2.根據權利要求1所述的一種用于led燈支架的壓鑄模具，其特征在于：所述的模腔結構(12)后側均勻設置有若干排氣渣包(15)，所述的下模芯(9)后側設置有若干和排氣渣包(15)連通排氣淺槽(16)。

3.根據權利要求1所述的一種用于led燈支架的壓鑄模具，其特征在于：所述的主流道結構(11)后端形成半弧形凹槽，半弧形凹槽后側通過若干流道節點和模腔結構(12)進行連通。

4.根據權利要求1所述的一種用于led燈支架的壓鑄模具，其特征在于：所述的孔位插銷組件(7)包括定位塊(13)和孔位插銷(14)，所述的定位塊(13)嵌入安裝在上模結構(1)上，所述的定位塊(13)中部對稱安裝有兩個孔位插銷(14)，所述的孔位插銷(14)下端插入到模腔結構(12)內。

5.根據權利要求1所述的一種用于led燈支架的壓鑄模具，其特征在于：所述的模腳結構(3)包括縱向支腳(18)和橫向支腳(17)，所述的縱向支腳(18)共有兩個呈左右對稱布置，兩個縱向支腳(18)前后端之間均安裝有橫向支腳(17)。

6.根據權利要求1所述的一種用于led燈支架的壓鑄模具，其特征在于：所述的模腳結構(3)內安裝有頂板結構(19)。

7.根據權利要求1所述的一種用于led燈支架的壓鑄模具，其特征在于：所述的模腳結構(3)下端面上安裝有下底板(4)。

8.根據權利要求1所述的一種用于led燈支架的壓鑄模具，其特征在于：所述的上模結構(1)和下模結構(2)前側之間并排安裝有兩個豎直支撐架(5)。

技術總結
本技術涉及一種用于LED燈支架的壓鑄模具，包括上模結構、下模結構和模腳結構，所述的上模結構和下模結構呈上下疊放布置，所述的上模結構和下模結構之間安裝有呈上下疊放布置的上模芯和下模芯，所述的下模結構下端面上安裝有模腳結構，所述的上模芯和下模芯之間左右對稱安裝有兩個模腔結構，所述的上模結構中部對稱安裝有兩個嵌入安裝的孔位插銷組件，所述的孔位插銷組件下端和模腔結構對應，所述的上模結構和下模結構的前部安裝有呈分流組件，所述的分流組件后側對稱安裝有兩根和兩個模腔結構連通的主流道結構。本實用具有提高產品生產效率、確保產品精度、降低產品生產成本等特點。
