本技術涉及一種研磨工裝，特別是一種火車操縱閥密封件機械研磨工裝。

背景技術：

1、火車操縱閥通過金屬密封的方式控制高壓風的流向，實現手動位、關位、開位的轉化。操縱閥中主要起密封作用的配件是旋轉閥與密封板。在檢修旋轉閥與密封板時，目前大多采取手工對研的方式進行處理，在兩種不同材質之間加入研磨劑，手動加壓進行研磨，但手工對研存在施加壓力不均勻，研磨質量不穩定的問題。其次對研的兩工件硬度不一致，硬度較大的工件表面劃痕難以研磨平整，導致使用過程中容易造成高壓氣體向其它通路漏泄。

技術實現思路

1、本實用新型的目的在于，提供一種火車操縱閥密封件機械研磨工裝。用于解決旋轉閥與密封板研磨時，受力不均，研磨質量不穩定的問題。并解決密封板與旋轉閥對研時，表面劃痕難以研磨平整的問題。

2、本實用新型的技術方案：一種火車操縱閥密封件機械研磨工裝，包括有圓盤結構的研磨星盤，研磨星盤的周身外壁上設置有齒輪，在研磨星盤上設置有旋轉閥放置通孔、密封板放置通孔以及研磨液注入孔。

3、前述的一種火車操縱閥密封件機械研磨工裝中，所述旋轉閥放置通孔和研磨液注入孔分別設置有2個，2個研磨液注入孔設置在旋轉閥放置通孔和密封板放置通孔之間。

4、前述的一種火車操縱閥密封件機械研磨工裝中，2個旋轉閥放置通孔和1個密封板放置通孔相互之間圓心的連線構成1個等腰三角形；且2個旋轉閥放置通孔和2個研磨液注入孔均對稱設置在密封板放置通孔的圓心與研磨星盤的圓心連接線的兩側。

5、前述的一種火車操縱閥密封件機械研磨工裝中，所述研磨星盤的頂、底面均為沉孔結構，旋轉閥放置通孔、密封板放置通孔以及研磨液注入孔均設置在沉孔區域范圍內。

6、前述的一種火車操縱閥密封件機械研磨工裝中，頂、底面的沉孔深度之和大于研磨星盤厚度的1/2。

7、本實用新型的有益效果：與現有技術相比，本實用新型通過設置有研磨星盤，并在其上設置有旋轉閥放置通孔、密封板放置通孔和研磨液注入孔，將需要研磨的旋轉閥放置在旋轉閥放置通孔中，將密封板放置在密封板放置通孔中，依靠齒輪傳動，帶動研磨星盤轉動，使得研磨星盤繞研磨機主軸作圓周運動，帶動旋轉閥、密封板與研磨星盤正下方的磨盤間產生摩擦，實現自動機械研磨。整個過程中，不對旋轉閥與密封板施加外力，僅依靠自身重力作用產生的壓力作用于磨盤研磨面，重力作用大小均衡，方向一致，研磨質量較好。其次采用硬度大于旋轉閥、密封板的磨盤，分開研磨旋轉閥、密封板工作面，解決了密封板與旋轉閥對研時，表面劃痕難以研磨平整的問題。

8、使用本實用新型的工裝研磨一套旋轉閥、密封板由原來13min/個（人工）降低到目前10min/個（機械），提高了作業效率。而且機械研磨受力均勻，研磨質量穩定，減少因研磨不良造成的漏泄量超標的問題，一次通過率由58%提升至81%。再者機械研磨降低勞動強度，機械代替人力，節省體力。返修數量減少，減少了返修、磨修的頻率，降低了員工工作強度。

技術特征：

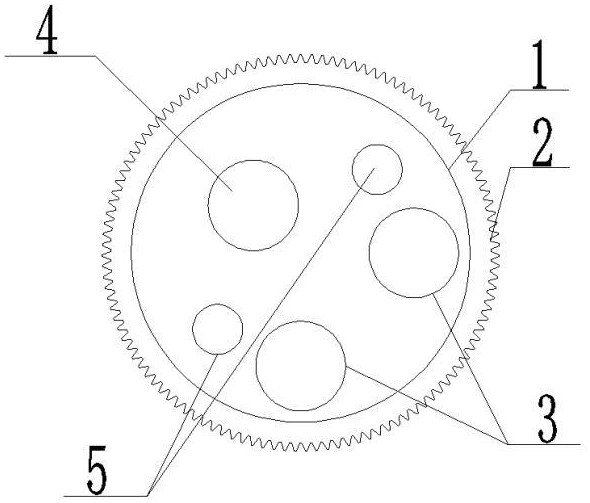

1.一種火車操縱閥密封件機械研磨工裝，其特征在于：包括有圓盤結構的研磨星盤（1），研磨星盤（1）的周身外壁上設置有齒輪（2），在研磨星盤（1）上設置有旋轉閥放置通孔（3）、密封板放置通孔（4）以及研磨液注入孔（5）。

2.根據權利要求1所述的一種火車操縱閥密封件機械研磨工裝，其特征在于：所述旋轉閥放置通孔（3）和研磨液注入孔（5）分別設置有2個，2個研磨液注入孔（5）設置在旋轉閥放置通孔（3）和密封板放置通孔（4）之間。

3.根據權利要求2所述的一種火車操縱閥密封件機械研磨工裝，其特征在于：2個旋轉閥放置通孔（3）和1個密封板放置通孔（4）相互之間圓心的連線構成1個等腰三角形；且2個旋轉閥放置通孔（3）和2個研磨液注入孔（5）均對稱設置在密封板放置通孔（4）的圓心與研磨星盤（1）的圓心連接線的兩側。

4.根據權利要求1所述的一種火車操縱閥密封件機械研磨工裝，其特征在于：所述研磨星盤（1）的頂、底面均為沉孔結構，旋轉閥放置通孔（3）、密封板放置通孔（4）以及研磨液注入孔（5）均設置在沉孔區域范圍內。

5.根據權利要求4所述的一種火車操縱閥密封件機械研磨工裝，其特征在于：頂、底面的沉孔深度之和大于研磨星盤（1）厚度的1/2。

技術總結
本技術公開了一種火車操縱閥密封件機械研磨工裝，包括有圓盤結構的研磨星盤，研磨星盤的周身外壁上設置有齒輪，在研磨星盤上設置有旋轉閥放置通孔、密封板放置通孔以及研磨液注入孔。使用時將密封板放置在密封板放置通孔中，依靠齒輪傳動，帶動研磨星盤轉動，使得研磨星盤繞研磨機主軸作圓周運動，帶動旋轉閥、密封板與磨盤間產生摩擦，實現自動機械研磨。整個過程中，不對旋轉閥與密封板施加外力，僅依靠自身重力作用產生的壓力作用于磨盤研磨面，重力作用大小均衡，方向一致，研磨質量較好。其次采用硬度大于旋轉閥、密封板的磨盤，分開研磨旋轉閥、密封板工作面，解決了密封板與旋轉閥對研時，表面劃痕難以研磨平整的問題。

技術研發人員：彭琦,付麗洪,王家學,朱昌輝,楊發勇,吳開貴
受保護的技術使用者：中車貴陽車輛有限公司
技術研發日：20240625
技術公布日：2025/4/28
