本技術涉及銅合金加工，具體為一種3d打印銅合金表面處理設備。

背景技術：

1、銅合金是以純銅為基體，加入一種或幾種其他元素所構成的合金，在對銅合金進行加工的時候需要對其外表面進行處理，通過對銅合金外表的打磨處理從而提升銅合金外表的光澤，而對銅合金表面進行處理需要使用打磨設備。

2、申請?zhí)枮閏n202321997318.2的一種銅合金表面處理設備，涉及金屬加工技術領域，現提出如下方案，包括工作臺和設置在工作臺頂端的夾持機構，通過設置第一液壓桿的推動下，推動推動棒往靠近阻擋柱的方向滑動，帶動阻擋柱往靠近自己一側的固定塊的方向滑動，以達到第一夾持塊和第二夾持塊張開的作用，通過第一液壓桿往回收縮，使推動棒往阻擋柱遠離的方向滑動，在彈簧的作用下，使得第一阻擋柱往相互靠近的方向滑動，從而第一夾持塊和第二夾持塊圍繞定位棒往互相靠近的方向進行轉動，以達到第一夾持塊和第二夾持塊對銅合金夾緊的操作，使銅合金固定，不產生晃動，通過張合，以達到能適應對不同規格銅合金的夾持作用，便于對銅合金表面進行處理。

3、但是該裝置卻沒有設置降塵的結構，在對銅合金外表面進行打磨的時候會產生大量的廢屑，如果不對這些廢屑進行處理的話這些廢屑飄散在空中會對周圍的環境造成污染。

4、針對上述問題，急需在原有3d打印銅合金表面處理設備結構的基礎上進行創新設計。

技術實現思路

1、本實用新型的目的在于提供一種3d打印銅合金表面處理設備，以解決上述背景技術中提出該裝置沒有設置降塵的結構，在對銅合金外表面進行打磨的時候會產生大量的廢屑，如果不對這些廢屑進行處理的話這些廢屑飄散在空中會對周圍的環境造成污染的問題。

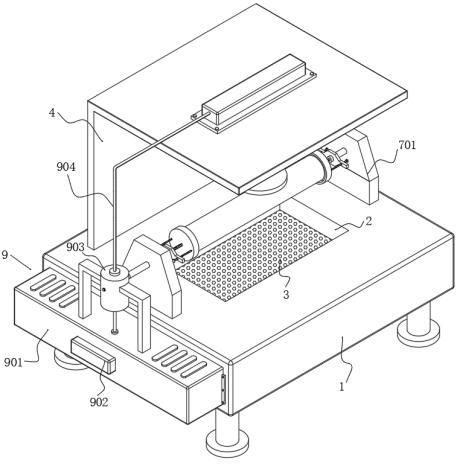

2、為實現上述目的，本實用新型提供如下技術方案：一種3d打印銅合金表面處理設備，包括支撐底座，所述支撐底座內側開設有排水槽，且排水槽底部固定安裝有過濾網；支撐架，所述支撐架固定安裝在支撐底座上端，且支撐架內側固定安裝有電動伸縮桿，并且電動伸縮桿輸出端固定安裝有打磨器；夾持組件，所述夾持組件安裝在支撐底座上端，且夾持組件與打磨器呈上下對應分布；工件，所述工件設置在兩組夾持組件之間；降塵組件，所述降塵組件安裝在支撐底座外側，其中，通過兩組夾持組件可對工件兩側夾持使其固定；驅動所述降塵組件，降塵組件可對打磨產生的廢屑進行降塵處理，且降塵組件可同步帶動夾持組件進行旋轉。

3、優選的，所述夾持組件包括支撐座、轉動軸、滑動桿、夾塊和伸縮彈簧，所述支撐座固定安裝在支撐底座上端，且支撐座內側轉動連接有轉動軸，所述轉動軸內側嵌套有滑動桿，且滑動桿尾端固定安裝有夾塊，并且夾塊與轉動軸之間連接有伸縮彈簧。

4、優選的，所述夾塊關于工件中點呈左右對稱設置有兩組。

5、優選的，所述夾持組件還包括擋塊和緊固螺栓，所述擋塊固定安裝在轉動軸外側，且擋塊內側螺紋連接有緊固螺栓，并且緊固螺栓尾端與夾塊呈左右對應分布。

6、優選的，所述降塵組件包括水箱、壓力泵、固定塊、導水管和霧化噴嘴，所述水箱固定安裝在支撐底座外側，且水箱外側固定安裝有壓力泵，所述水箱外固定連接有固定塊，且固定塊通過導水管連接有霧化噴嘴，所述霧化噴嘴固定安裝在支撐架內側。

7、優選的，所述霧化噴嘴關于打磨器中點呈左右對稱設置有兩組，且霧化噴嘴正視呈傾斜60°設置。

8、優選的，所述降塵組件還包括同心軸和水輪，所述同心軸轉動連接在固定塊內側，且同心軸外側固定安裝有水輪，且水輪安裝在固定塊內側，所述同心軸尾端與左側轉動軸軸部相連接。

9、與現有技術相比，本實用新型的有益效果是，該3d打印銅合金表面處理設備設置有：

10、1.夾持結構，此結構當需要對工件進行夾持的時候，首先將工件放置在兩端夾塊之間，隨后旋轉緊固螺栓，通過旋轉緊固螺栓從而使緊固螺栓尾端推動兩端的夾塊相向移動，對工件兩端進行夾持，使工件固定在兩組夾塊之間，便于加工；

11、2.降塵結構，此結構通過運行電動伸縮桿，從而使電動伸縮桿輸出端帶動打磨器向下移動，對支撐底座上端固定的工件進行打磨，當打磨產生大量的灰塵時，通過運行壓力泵，使水箱內側產生高壓，從而使水箱內側的水通過導水管輸送至霧化噴嘴，通過霧化噴嘴噴出，對周圍的灰塵進行降塵處理；

12、進一步的，在水箱內側的水向霧化噴嘴輸送的時候，水流的沖擊力會帶動固定塊內側的水輪轉動，水輪轉動會帶動同心軸跟隨一起轉動，從而通過同心軸的轉動帶動轉動軸跟隨一起轉動，從而帶動兩組夾塊之間的工件跟隨一起轉動，通過工件的旋轉，從而使打磨器對工件外表面進行多方位的打磨，提升工件打磨的效率。

技術特征：

1.一種3d打印銅合金表面處理設備，其特征在于，包括有：

2.根據權利要求1所述的一種3d打印銅合金表面處理設備，其特征在于：所述夾持組件（7）包括支撐座（701）、轉動軸（702）、滑動桿（703）、夾塊（704）和伸縮彈簧（705），所述支撐座（701）固定安裝在支撐底座（1）上端，且支撐座（701）內側轉動連接有轉動軸（702），所述轉動軸（702）內側嵌套有滑動桿（703），且滑動桿（703）尾端固定安裝有夾塊（704），并且夾塊（704）與轉動軸（702）之間連接有伸縮彈簧（705）。

3.根據權利要求2所述的一種3d打印銅合金表面處理設備，其特征在于：所述夾塊（704）關于工件（8）中點呈左右對稱設置有兩組。

4.根據權利要求2所述的一種3d打印銅合金表面處理設備，其特征在于：所述夾持組件（7）還包括擋塊（706）和緊固螺栓（707），所述擋塊（706）固定安裝在轉動軸（702）外側，且擋塊（706）內側螺紋連接有緊固螺栓（707），并且緊固螺栓（707）尾端與夾塊（704）呈左右對應分布。

5.根據權利要求2所述的一種3d打印銅合金表面處理設備，其特征在于：所述降塵組件（9）包括水箱（901）、壓力泵（902）、固定塊（903）、導水管（904）和霧化噴嘴（905），所述水箱（901）固定安裝在支撐底座（1）外側，且水箱（901）外側固定安裝有壓力泵（902），所述水箱（901）外固定連接有固定塊（903），且固定塊（903）通過導水管（904）連接有霧化噴嘴（905），所述霧化噴嘴（905）固定安裝在支撐架（4）內側。

6.根據權利要求5所述的一種3d打印銅合金表面處理設備，其特征在于：所述霧化噴嘴（905）關于打磨器（6）中點呈左右對稱設置有兩組，且霧化噴嘴（905）正視呈傾斜60°設置。

7.根據權利要求5所述的一種3d打印銅合金表面處理設備，其特征在于：所述降塵組件（9）還包括同心軸（906）和水輪（907），所述同心軸（906）轉動連接在固定塊（903）內側，且同心軸（906）外側固定安裝有水輪（907），且水輪（907）安裝在固定塊（903）內側，所述同心軸（906）尾端與左側轉動軸（702）軸部相連接。

技術總結
本技術公開了一種3D打印銅合金表面處理設備，包括支撐底座，所述支撐底座內側開設有排水槽，且排水槽底部固定安裝有過濾網；支撐架，所述支撐架固定安裝在支撐底座上端，且支撐架內側固定安裝有電動伸縮桿，并且電動伸縮桿輸出端固定安裝有打磨器；夾持組件，所述夾持組件安裝在支撐底座上端，且夾持組件與打磨器呈上下對應分布，工件，所述工件設置在兩組夾持組件之間。該3D打印銅合金表面處理設備當需要對工件進行夾持的時候，首先將工件放置在兩端夾塊之間，隨后旋轉緊固螺栓，通過旋轉緊固螺栓從而使緊固螺栓尾端推動兩端的夾塊相向移動，對工件兩端進行夾持，使工件固定在兩組夾塊之間，便于加工。

技術研發人員：孫曉云,李榮,徐東,段園培,簡華東,鮑明志
受保護的技術使用者：安徽工程大學
技術研發日：20240612
技術公布日：2025/4/28
