本技術涉及一種雙面研磨機，特別是涉及一種聯動式雙面研磨機，屬于研磨機。

背景技術：

1、現有技術中如申請?zhí)枮?02220992997.3的實用新型中公開了一種軸承雙面研磨機，為了解決工件與研磨盤相對運轉的效果并不好，需要很長的研磨時間才能夠達到研磨效果，而且在研磨過程中對于研磨件的定位并沒有做過多處理，以及對于研磨后的拋光，多是需要重新進行拋光處理，這就導致加工過程繁的問題，通過研磨電機與轉盤電機之間的輸出端反向轉動，齒柱轉盤在研磨電機帶動下與研磨轉盤在轉盤電機帶動下反向轉動，從而實現將軸承研磨腔里的軸承充分研磨的效果，通過設置研磨轉盤對軸承進行研磨處理，能夠?qū)崿F(xiàn)最終的軸承研磨端面平整光滑，而研磨轉盤與齒柱轉盤之間反向轉動相互配合，能夠加快軸承的研磨效率，同時對于軸承研磨的平整度和光滑度能夠有效提升。

2、類似于上述申請目前還存在不足之處：

3、在上下料以及行星輪的更換過程中，僅能夠豎直將原料以及行星輪取出，若對于較小的零部件打磨時，材料的裝填較為費事，且取出較為不便，實用性較低；

4、為此設計一種聯動式雙面研磨機來優化上述問題。

技術實現思路

1、本實用新型的主要目的是為了提供一種聯動式雙面研磨機，通過在下磨盤的外側沿周向均勻開設有滑孔，且外齒柱豎直滑動在滑孔的內部，再利用托盤以及弧形板對外齒柱底端的位置進行限位，另外通過取放臺底部限位板、彈簧以及滑竿組成的升降組件，能夠在使用的過程中控制弧形板頂部的外齒柱進行升降，以便在上下料以及行星輪更換的過程中，能夠進行水平安裝，使用更加方便，另外弧形板可隨著套環圍繞下磨盤進行旋轉，能夠任意調節取放臺的位置，實用性更高。

2、本實用新型的目的可以通過采用如下技術方案達到：

3、一種聯動式雙面研磨機，包括底座、水平固定在底座頂部的下磨盤，位于下磨盤的頂部并與下磨盤平行且同軸設置的上磨盤，轉動安裝在下磨盤中間位置處的太陽輪、呈環形陣列均勻固定在太陽輪頂部外側的內齒柱以及安裝在底座頂部控制太陽輪旋轉的旋轉電機，下磨盤頂部的外側呈環形陣列均勻設置有外齒柱，外齒柱垂直于水平面并與下磨盤之間滑動連接，下磨盤的外側沿周向均勻開設有與外齒柱配合的滑孔，下磨盤的頂部均勻設置有與內齒柱、外齒柱嚙合的行星輪，行星輪上開設有零件限位孔，下磨盤的外側轉動安裝有套環，套環的底部固定有與下磨盤底部貼合的托盤，托盤上開設有缺口，缺口的內部設有弧形板，且弧形板的兩端與托盤的端部貼合，弧形板的外側設有升降組件。

4、優選的：套環的外側水平固定有取放臺，且取放臺的端部正對弧形板的上方，取放臺的寬度大于弧形板兩端的間距。

5、優選的：取放臺頂部的兩側皆設有限位條，且取放臺的頂部涂覆有耐磨涂層。

6、優選的：升降機構包括限位板和彈簧，限位板水平固定在弧形板的外側面，且限位板位于取放臺的下方，取放臺與限位板之間安裝有彈簧。

7、優選的：取放臺的底端豎直固定有滑竿，滑竿貫穿限位板并與限位板之間滑動連接，滑竿的底端固定有防脫塊。

8、優選的：限位板底部遠離弧形板的一端設有拉手，且拉手的形狀為u形。

9、優選的：弧形板頂部與外齒柱底端貼合處設有磁鐵塊，外齒柱的底端設有限位塊。

10、本實用新型的有益效果為：

11、本實用新型提供的一種聯動式雙面研磨機,通過在下磨盤的外側沿周向均勻開設有滑孔，且外齒柱豎直滑動在滑孔的內部，再利用托盤以及弧形板對外齒柱底端的位置進行限位，另外通過取放臺底部限位板、彈簧以及滑竿組成的升降組件，能夠在使用的過程中控制弧形板頂部的外齒柱進行升降，以便在上下料以及行星輪更換的過程中，能夠進行水平安裝，使用更加方便，另外弧形板可隨著套環圍繞下磨盤進行旋轉，能夠任意調節取放臺的位置，實用性更高。

技術特征：

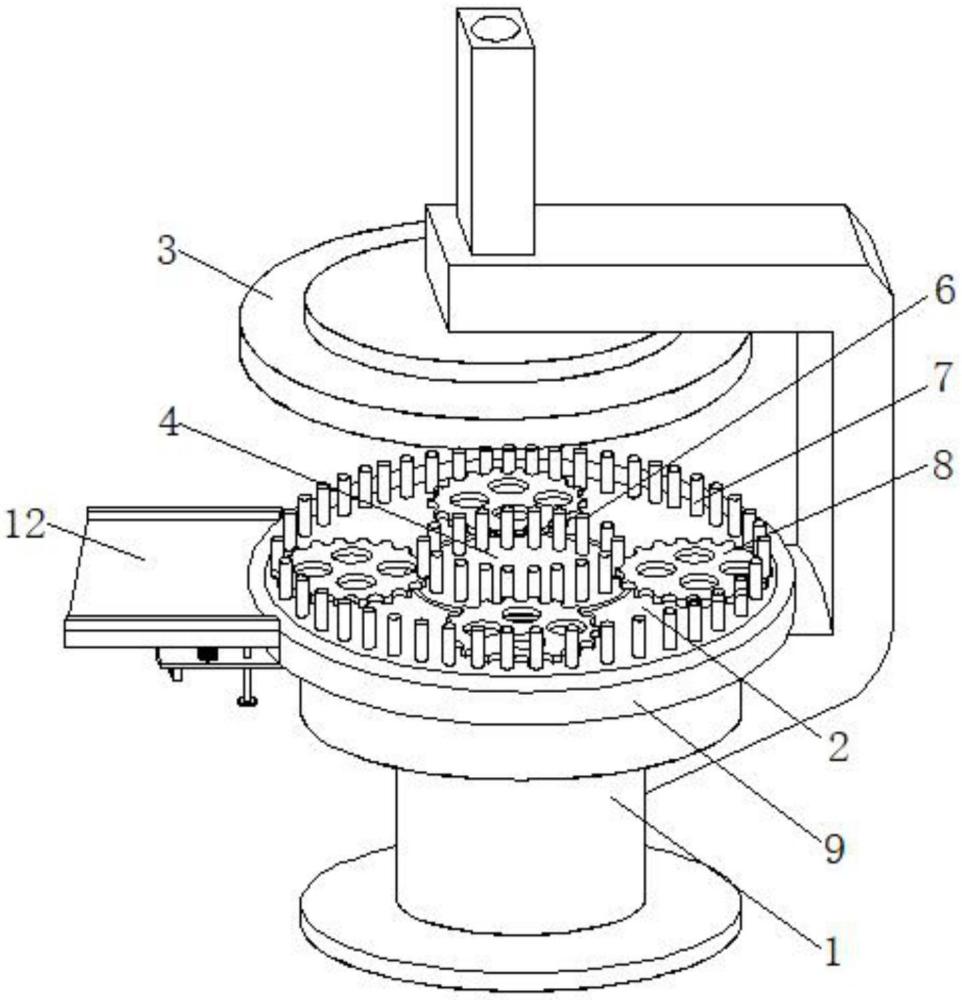

1.一種聯動式雙面研磨機，包括底座(1)、水平固定在底座(1)頂部的下磨盤(2)，位于下磨盤(2)的頂部并與下磨盤(2)平行且同軸設置的上磨盤(3)，轉動安裝在下磨盤(2)中間位置處的太陽輪(4)、呈環形陣列均勻固定在太陽輪(4)頂部外側的內齒柱(6)以及安裝在底座(1)頂部控制太陽輪(4)旋轉的旋轉電機(5)，其特征在于：下磨盤(2)頂部的外側呈環形陣列均勻設置有外齒柱(7)，外齒柱(7)垂直于水平面并與下磨盤(2)之間滑動連接，下磨盤(2)的外側沿周向均勻開設有與外齒柱(7)配合的滑孔(16)，下磨盤(2)的頂部均勻設置有與內齒柱(6)、外齒柱(7)嚙合的行星輪(8)，行星輪(8)上開設有零件限位孔，下磨盤(2)的外側轉動安裝有套環(9)，套環(9)的底部固定有與下磨盤(2)底部貼合的托盤(10)，托盤(10)上開設有缺口，缺口的內部設有弧形板(11)，且弧形板(11)的兩端與托盤(10)的端部貼合，弧形板(11)的外側設有升降組件。

2.根據權利要求1所述的一種聯動式雙面研磨機，其特征在于：套環(9)的外側水平固定有取放臺(12)，且取放臺(12)的端部正對弧形板(11)的上方，取放臺(12)的寬度大于弧形板(11)兩端的間距。

3.根據權利要求2所述的一種聯動式雙面研磨機，其特征在于：取放臺(12)頂部的兩側皆設有限位條，且取放臺(12)的頂部涂覆有耐磨涂層。

4.根據權利要求3所述的一種聯動式雙面研磨機，其特征在于：升降機構包括限位板(13)和彈簧(14)，限位板(13)水平固定在弧形板(11)的外側面，且限位板(13)位于取放臺(12)的下方，取放臺(12)與限位板(13)之間安裝有彈簧(14)。

5.根據權利要求4所述的一種聯動式雙面研磨機，其特征在于：取放臺(12)的底端豎直固定有滑竿(15)，滑竿(15)貫穿限位板(13)并與限位板(13)之間滑動連接，滑竿(15)的底端固定有防脫塊。

6.根據權利要求5所述的一種聯動式雙面研磨機，其特征在于：限位板(13)底部遠離弧形板(11)的一端設有拉手，且拉手的形狀為u形。

7.根據權利要求1-6中任意一項所述的一種聯動式雙面研磨機，其特征在于：弧形板(11)頂部與外齒柱(7)底端貼合處設有磁鐵塊，外齒柱(7)的底端設有限位塊。

技術總結
本技術公開一種聯動式雙面研磨機，屬于研磨機技術領域，包括底座、水平固定在底座頂部的下磨盤，位于下磨盤的頂部并與下磨盤平行且同軸設置的上磨盤，轉動安裝在下磨盤中間位置處的太陽輪。本技術通過在下磨盤的外側沿周向均勻開設有滑孔，且外齒柱豎直滑動在滑孔的內部，再利用托盤以及弧形板對外齒柱底端的位置進行限位，另外通過取放臺底部限位板、彈簧以及滑竿組成的升降組件，能夠在使用的過程中控制弧形板頂部的外齒柱進行升降，以便在上下料以及行星輪更換的過程中，能夠進行水平安裝，使用更加方便，另外弧形板可隨著套環圍繞下磨盤進行旋轉，能夠任意調節取放臺的位置，實用性更高。
