本技術涉及鋁件生產設備的，特別涉及一種鋁錠用冷卻裝置。

背景技術：

1、在鋁錠是純鋁及回收鋁為原料，依照國際標準或特殊要求添加其他元素，改善純鋁在鑄造性、化學性及物理性的不足調配出來的合金，目前，鋁錠在生產過程中，首先對回收的廢品鋁經過進行清洗、烘干后，再使用熔煉爐將鋁塊熔成鋁液，鋁液通過鑄錠機注入鋁錠模腔內冷卻成型，最后將成型后的鋁錠從模具中取下。

2、成型后的鋁錠需要進行冷卻，水冷是冷卻鋁錠的傳統冷卻方式之一，但水冷卻利用率較低，導致冷卻水耗費較多。

技術實現思路

1、本實用新型旨在至少解決現有技術中存在的技術問題之一。為此，本實用新型提出一種鋁錠用冷卻裝置，能夠提高水冷卻效率。

2、根據本實用新型的第一方面實施例的一種鋁錠用冷卻裝置，包括第一冷卻機構和第二冷卻機構。第一冷卻機構包括水箱、冷卻槽、第一管和噴灑頭，所述冷卻槽位于所述水箱的上方，所述噴灑頭位于所述冷卻槽的上方，所述第一管連通所述噴灑頭和所述水箱的一側，所述噴灑頭用于向所述冷卻槽噴水。第二冷卻機構包括第一箱、第二管、散熱片和抽風機，所述第一箱位于所述冷卻槽的一側，所述第二管連通所述冷卻槽和所述水箱，所述第二管貫穿所述第一箱，所述散熱片設置在所述第二管的外側，所述抽風機設置在所述第一箱遠離所述第二管的一側。

3、根據本實用新型實施例的一種鋁錠用冷卻裝置，至少具有如下有益效果：

4、1.本實用新型通過設置水箱、冷卻槽、第一管和噴灑頭，冷卻槽用于放置鋁錠，水箱提供冷卻水，冷卻水通過第一管，從噴灑頭射向冷卻槽中的鋁錠，使得鋁錠能均勻冷卻，避免因不均勻冷卻造成鋁錠質量問題。

5、2.本實用新型通過設置第一箱、第二管、散熱片和抽風機，第二管用于將冷卻槽中冷卻鋁錠后的熱水回流至水箱中，第二管吸收冷卻的鋁錠后的熱水的熱量，散熱片將第二管吸收熱水后的熱量再次吸收，然后將熱量散發在空氣中，抽風機加速空氣流通，加速散熱片散熱，第一箱形成半封閉空間，使得空氣流動更加集中，配合抽風機，加快空氣流通轉換，使得散熱效果更加好，同時第一箱避免灰塵堆積到散熱片，避免影響散熱效果，最后第二管冷卻后的水回流到水箱，實現冷卻水的循環利用，且冷卻后的水不會給水箱的水帶來很大熱量，水箱的水可以即時再次進行輸送冷卻鋁錠，提高了冷卻效率。

6、根據本實用新型的一些實施例，所述第一箱靠近所述第二管的一側設置有若干第一孔。

7、有益的是：本實用新型通過設置若干第一孔，第一孔優化了空氣對流效果，使得空氣流通速度更加快，從而增強冷卻散熱效果。

8、根據本實用新型的一些實施例，所述第二管為銅管。

9、有益的是：本實用新型通過設置第二管為銅管，利用了銅金屬的優良熱傳導性，加速散熱。

10、根據本實用新型的一些實施例，所述第二管呈多段彎曲狀。

11、有益的是：本實用新型通過設置第二管呈多段彎曲狀，增加熱水冷卻路徑，增加了第二管與空氣的接觸面積，增加了第二管上可容納散熱片的數量，以上皆能加快散熱效率，增強散熱冷卻效果。

12、根據本實用新型的一些實施例，所述第一冷卻機構包括支架，所述支架包括豎桿和橫桿，所述豎桿位于所述水箱的一側，所述橫桿設置在所述豎桿的頂端，所述橫桿位于所述冷卻槽的上方，所述第一管可拆卸地安裝在所述支架上。

13、有益的是：本實用新型通過設置支架，支架包括豎桿和橫桿，方便部件的放置與支撐，第一管可拆卸安裝在支架上，便于第一管的收納與支撐，提高了空間使用率。

14、根據本實用新型的一些實施例，所述噴灑頭連接所述橫桿。

15、有益的是：本實用新型通過設置噴灑頭連接橫桿，橫桿給予噴灑頭支撐，使得噴灑頭安裝更加穩定，保證噴灑質量與安全。

16、根據本實用新型的一些實施例，所述橫桿上設置有液壓缸，所述液壓缸的輸出軸向下設置，所述液壓缸的輸出軸連接有放置架。

17、有益的是：本實用新型通過設置液壓缸和放置架，放置架用于放置鋁錠，液壓缸可帶動放置架上升或下降，便于鋁錠的上下料和冷卻，提高工作效率。

18、根據本實用新型的一些實施例，所述液壓缸的輸出軸連接所述放置架的中心。

19、有益的是：本實用新型通過設置液壓缸的輸出軸連接放置架的中心，使得放置架的受力更加平均，減少液壓缸的承載壓力，延長了液壓缸和放置架的使用壽命。

20、根據本實用新型的一些實施例，所述放置架的邊緣連接有擋條，所述擋條環繞所述放置架的四周，所述擋條高于所述放置架。

21、有益的是：本實用新型通過設置擋條，擋條對鋁錠限位，即使遇到搖晃等突發情況，鋁錠也不會掉落從而發生損壞，保護了冷卻裝置和鋁錠。

22、根據本實用新型的一些實施例，所述放置架設置有若干第二孔，若干所述第二孔間距相同。

23、有益的是：本實用新型通過設置第二孔，第二孔間距相同，使得冷卻上升后的排水更加平穩均勻，減少濺水情況發生，排水效果更好，效率更高。

24、本實用新型的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本實用新型的實踐了解到。

技術特征：

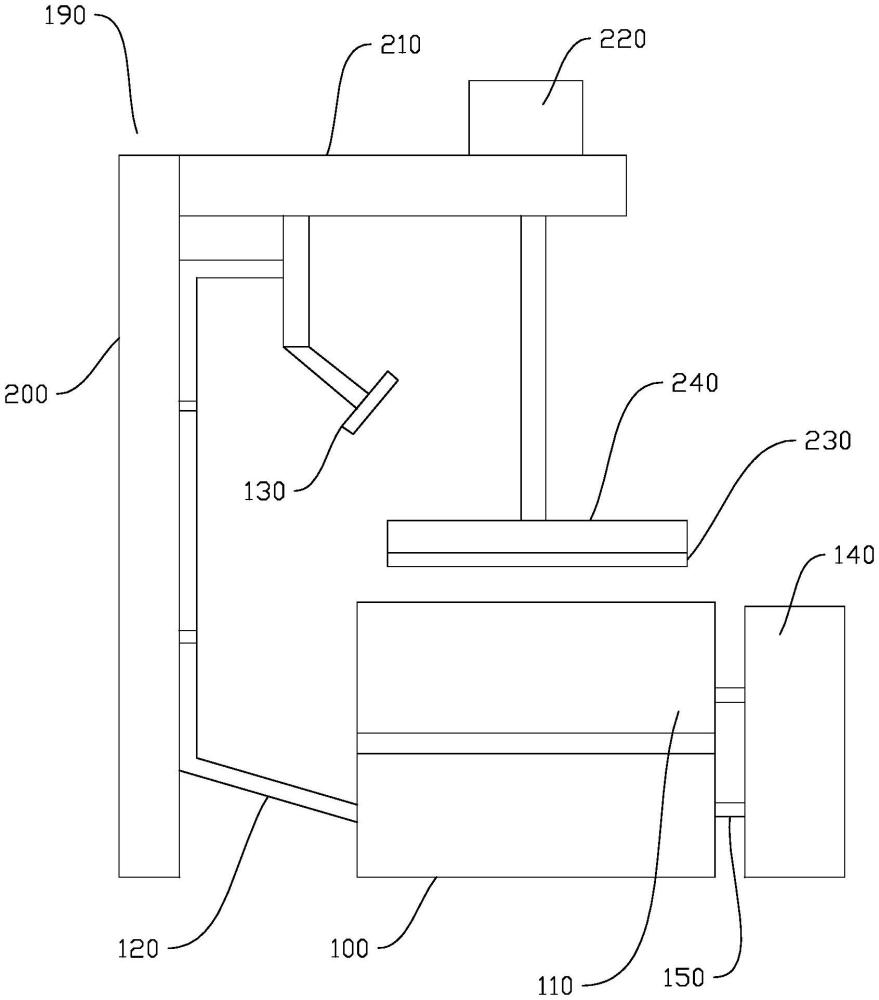

1.一種鋁錠用冷卻裝置，其特征在于，包括：

2.根據權利要求1所述的一種鋁錠用冷卻裝置，其特征在于，所述第一箱(140)靠近所述第二管(150)的一側設置有若干第一孔(180)。

3.根據權利要求1所述的一種鋁錠用冷卻裝置，其特征在于，所述第二管(150)為銅管。

4.根據權利要求1所述的一種鋁錠用冷卻裝置，其特征在于，所述第二管(150)呈多段彎曲狀。

5.根據權利要求1所述的一種鋁錠用冷卻裝置，其特征在于，所述第一冷卻機構包括支架(190)，所述支架(190)包括豎桿(200)和橫桿(210)，所述豎桿(200)位于所述水箱(100)的一側，所述橫桿(210)設置在所述豎桿(200)的頂端，所述橫桿(210)位于所述冷卻槽(110)的上方，所述第一管(120)可拆卸地安裝在所述支架(190)上。

6.根據權利要求5所述的一種鋁錠用冷卻裝置，其特征在于，所述噴灑頭(130)連接所述橫桿(210)。

7.根據權利要求5所述的一種鋁錠用冷卻裝置，其特征在于，所述橫桿(210)上設置有液壓缸(220)，所述液壓缸(220)的輸出軸向下設置，所述液壓缸(220)的輸出軸連接有放置架(230)。

8.根據權利要求7所述的一種鋁錠用冷卻裝置，其特征在于，所述液壓缸(220)的輸出軸連接所述放置架(230)的中心。

9.根據權利要求7所述的一種鋁錠用冷卻裝置，其特征在于，所述放置架(230)的邊緣連接有擋條(240)，所述擋條(240)環繞所述放置架(230)的四周，所述擋條(240)高于所述放置架(230)。

10.根據權利要求7所述的一種鋁錠用冷卻裝置，其特征在于，所述放置架(230)設置有若干第二孔(250)，若干所述第二孔(250)間距相同。

技術總結
本技術公開了一種鋁錠用冷卻裝置，包括第一冷卻機構和第二冷卻機構。第一冷卻機構包括水箱、冷卻槽、第一管和噴灑頭，冷卻槽位于水箱的上方，噴灑頭位于冷卻槽的上方，第一管連通噴灑頭和水箱的一側，噴灑頭用于向冷卻槽噴水。第二冷卻機構包括第一箱、第二管、散熱片和抽風機，第一箱位于冷卻槽的一側，第二管連通冷卻槽和水箱，第二管貫穿第一箱，散熱片設置在第二管的外側，抽風機設置在第一箱遠離第二管的一側。本技術的一種鋁錠用冷卻裝置，能夠提高水冷卻效率。
