本技術涉及軸承加工，具體為一種圓錐滾子碳氮共滲熱處理裝置。

背景技術：

1、軸承滾子作為軸承中的核心部件之一，其加工質量直接決定了整個軸承的使用壽命和性能，而通過對軸承滾子毛坯件進行熱處理，可使其獲得合適的硬度和強度，并消除內部應力，對提高其使用壽命具有顯著效果。目前，通過碳氮共滲工藝對軸承滾子進行熱處理時，對軸承滾子毛坯件的取放較為不便，且該過程中軸承滾子毛坯件存在受熱不均現象，導致軸承滾子制備質量較低，不利于軸承滾子的使用。

技術實現思路

1、本實用新型要解決的技術問題是克服現有的缺陷，提供一種圓錐滾子碳氮共滲熱處理裝置，通過對軸承滾子毛坯件進行熱處理，使其獲得合適的硬度和強度，同時消除內部應力，提高軸承滾子的使用壽命，且對軸承滾子熱處理過程中，可使其受熱均勻，保證軸承滾子制備質量，同時便于軸承滾子的上料、下料，可以有效解決背景技術中的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種圓錐滾子碳氮共滲熱處理裝置，包括反應爐，所述反應爐內轉動安裝有放置筒，且放置筒兩端均貫穿并延伸至反應爐外側，所述放置筒側面開設有連通孔，且連通孔位于反應爐內，所述放置筒兩端均為敞口設置，且放置筒兩端分別設置有用于敞口密封的第一密封件和第二密封件，所述反應爐側面設置有驅動放置筒轉動的驅動組件，所述反應爐側面安裝有與其內腔連通的連通管。

3、作為本實用新型的一種優選技術方案，所述放置筒側面安裝有位于反應爐外側的環形軌道，所述反應爐側面固定有定位座，所述驅動組件包括安裝在定位座上的驅動電機，所述驅動電機的驅動軸上安裝有驅動輪，所述驅動輪位于環形軌道內并與環形軌道內側接觸。

4、作為本實用新型的一種優選技術方案，所述放置筒靠近第一密封件的一端安裝有進料板，所述進料板側面安裝有安裝座，所述安裝座內螺紋安裝有調節螺桿，所述第一密封件包括安裝在調節螺桿端部、并用于放置筒端部敞口密封的推送板。

5、作為本實用新型的一種優選技術方案，所述放置筒靠近第二密封件的一端安裝有排料板，所述第二密封件包括設置在放置筒端部、并用于放置筒敞口密封的密封板，且密封板側面安裝有手柄。

6、作為本實用新型的一種優選技術方案，所述放置筒內設置有螺旋板，所述螺旋板固定安裝在放置筒內側筒壁上。

7、作為本實用新型的一種優選技術方案，所述連通孔設置有若干個，且若干個連通孔分布在放置筒整體外側，若干個連通孔均位于反應爐內。

8、作為本實用新型的一種優選技術方案，所述反應爐與放置筒的連接處安裝有密封軸承。

9、與現有技術相比，本實用新型的有益效果是：

10、1、本實用新型示例的圓錐滾子碳氮共滲熱處理裝置，將軸承滾子毛坯件放置在進料板上，通過設置的調節螺桿驅動推送板移動將進料板上的軸承滾子毛坯件推送至放置筒內，便于軸承滾子熱處理時的進料，同時通過設置的調節螺桿對推送板定位使推送板對放置筒端部的敞口密封，再通過密封板對放置筒另一端的敞口進行密封，通過反應爐對放置筒內的軸承滾子進行熱處理，同時通過連通管向反應爐內注入碳氮混合氣，對軸承滾子進行碳氮共滲，提高軸承滾子的硬度和強度，并消除內部應力。

11、2、本實用新型示例的圓錐滾子碳氮共滲熱處理裝置，通過控制驅動電機工作使驅動輪帶動放置筒轉動，該過程中軸承滾子在放置筒內移動，使軸承滾子受熱均勻，保證其制備質量，且放置筒轉動過程中，軸承滾子熱處理過程中產生的雜質異物通過連通孔從放置筒內脫落，避免雜質、異物對軸承滾子的熱處理造成影響。

12、3、本實用新型示例的圓錐滾子碳氮共滲熱處理裝置，放置筒轉動過程中，受螺旋板的約束作用，軸承滾子在放置筒內逐漸前移，熱處理完成后，通過手柄打開密封板，便于熱處理完成后的軸承滾子從放置筒內移出，便于軸承滾子的下料。

技術特征：

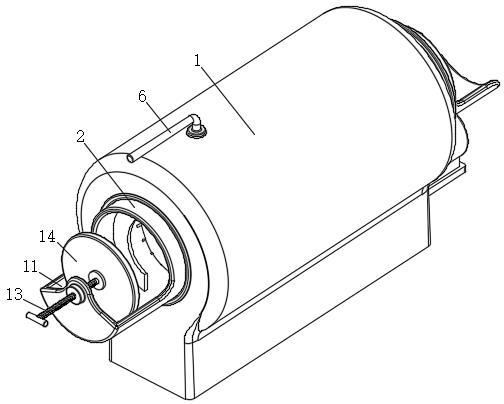

1.一種圓錐滾子碳氮共滲熱處理裝置，包括反應爐（1），其特征在于：所述反應爐（1）內轉動安裝有放置筒（2），且放置筒（2）兩端均貫穿并延伸至反應爐（1）外側，所述放置筒（2）側面開設有連通孔（4），且連通孔（4）位于反應爐（1）內，所述放置筒（2）兩端均為敞口設置，且放置筒（2）兩端分別設置有用于敞口密封的第一密封件和第二密封件，所述反應爐（1）側面設置有驅動放置筒（2）轉動的驅動組件，所述反應爐（1）側面安裝有與其內腔連通的連通管（6）。

2.根據權利要求1所述的圓錐滾子碳氮共滲熱處理裝置，其特征在于：所述放置筒（2）側面安裝有位于反應爐（1）外側的環形軌道（7），所述反應爐（1）側面固定有定位座（8），所述驅動組件包括安裝在定位座（8）上的驅動電機（9），所述驅動電機（9）的驅動軸上安裝有驅動輪（10），所述驅動輪（10）位于環形軌道（7）內并與環形軌道（7）內側接觸。

3.根據權利要求1所述的圓錐滾子碳氮共滲熱處理裝置，其特征在于：所述放置筒（2）靠近第一密封件的一端安裝有進料板（11），所述進料板（11）側面安裝有安裝座（12），所述安裝座（12）內螺紋安裝有調節螺桿（13），所述第一密封件包括安裝在調節螺桿（13）端部、并用于放置筒（2）端部敞口密封的推送板（14）。

4.根據權利要求1所述的圓錐滾子碳氮共滲熱處理裝置，其特征在于：所述放置筒（2）靠近第二密封件的一端安裝有排料板（15），所述第二密封件包括設置在放置筒（2）端部、并用于放置筒（2）敞口密封的密封板（16），且密封板（16）側面安裝有手柄（17）。

5.根據權利要求1所述的圓錐滾子碳氮共滲熱處理裝置，其特征在于：所述放置筒（2）內設置有螺旋板（5），所述螺旋板（5）固定安裝在放置筒（2）內側筒壁上。

6.根據權利要求1所述的圓錐滾子碳氮共滲熱處理裝置，其特征在于：所述連通孔（4）設置有若干個，且若干個連通孔（4）分布在放置筒（2）整體外側，若干個連通孔（4）均位于反應爐（1）內。

7.根據權利要求1所述的圓錐滾子碳氮共滲熱處理裝置，其特征在于：所述反應爐（1）與放置筒（2）的連接處安裝有密封軸承（3）。

技術總結
本技術公開了一種圓錐滾子碳氮共滲熱處理裝置，包括反應爐，所述反應爐內轉動安裝有放置筒，且放置筒兩端均貫穿并延伸至反應爐外側，所述放置筒側面開設有連通孔，且連通孔位于反應爐內，所述放置筒兩端均為敞口設置，且放置筒兩端分別設置有用于敞口密封的第一密封件和第二密封件，所述反應爐側面設置有驅動放置筒轉動的驅動組件，所述反應爐側面安裝有與其內腔連通的連通管。本圓錐滾子碳氮共滲熱處理裝置，通過對軸承滾子毛坯件進行熱處理，使其獲得合適的硬度和強度，同時消除內部應力，提高軸承滾子的使用壽命，且對軸承滾子熱處理過程中，可使其受熱均勻，保證軸承滾子制備質量，同時便于軸承滾子的上料、下料。

技術研發人員：冀明亮,冀永亮
受保護的技術使用者：洛陽世強軸承滾子有限公司
技術研發日：20240703
技術公布日：2025/4/28
