本技術涉及一種偏心角磨機，具體為一種偏心角磨機。

背景技術：

1、偏心角磨機，是用于金屬、石材、玻璃鋼等構件切削和打磨的一種電動工具，主要用于切割、研磨及刷磨金屬與石材等，現有偏心角磨機進行切割作業時，無防護罩，與物體接觸作業時產生碎屑容易傷人，同時在工作時由于離心力的作用，偏心角磨機比常規角磨機更難操作，單手握持使用效果不好，會存在握持不穩傷人情況。

2、經檢索發現，在申請號為201921832531.1的中國專利中公開了一種偏心角磨機，包括中心輸出軸、偏心輪和偏心輸出軸，其中，所述偏心輪的圓周面上設有t型槽且在靠近所述工作頭的端面上形成u型槽，所述偏心角磨機還包括連接件和配重塊，所述配重塊通過連接件與所述偏心可輪相對移動地連接在一起。本實用新型提供一種偏心角磨機，通過調整螺釘來達到調整配重塊與中心輸出軸的距離來調整最佳的配合度。

3、但是現有技術中的專利存在以下缺點：

4、該一種偏心角磨機工作頭無法實現拆卸，當長時間使用后，工作頭出現磨損，更換較為不便，未設置電池組件，當處于戶外作業時，無法進行作業，工作頭未設置防護罩，存在傷人的安全隱患。

技術實現思路

1、（一）解決的技術問題

2、針對現有技術的不足，本實用新型提供了一種偏心角磨機，解決了工作頭無法實現拆卸，當長時間使用后，工作頭出現磨損，更換較為不便，未設置電池組件，當處于戶外作業時，無法進行作業，工作頭未設置防護罩，存在傷人的安全隱患的問題。

3、（二）技術方案

4、為實現以上目的，本實用新型通過以下技術方案予以實現：包括主體，其特征在于：所述主體內部通過第二固定架固定有電機，所述電機一側通過第三轉軸設置有驅動齒，所述主體一側通過螺栓固定有第一防護罩，所述第一防護罩一側固定有第一輔助座，所述第一輔助座螺紋旋轉連接有把手，所述第一防護罩另一側固定有第二輔助座，所述第一輔助座和第二輔助座相同，所述第一防護罩上端設置有第二軸承，所述第一防護罩下端設置有第一軸承，所述第一軸承同心套接有從動齒盤，所述驅動齒與從動齒盤嚙合連接，所述從動齒盤底端設置有第二轉軸，所述第二轉軸底端設置有偏心盤，所述偏心盤底端中心設置有第一轉軸。

5、作為本實用新型一種優選的，所述第一轉軸底端設置有第二夾盤，所述第二夾盤底端安裝有磨片。

6、作為本實用新型一種優選的，所述磨片底端設置有第一夾盤，所述第一夾盤一側通過螺栓可拆卸貫穿第一夾盤和磨片旋轉進第二夾盤內。

7、作為本實用新型一種優選的，所述主體內部通過螺栓固定有控制器，所述控制器與其他用電裝置電性連接，所述主體外部一側設置有開關。

8、作為本實用新型一種優選的，所述主體內部設置有電池組件，所述主體一端設置有充電口。

9、作為本實用新型一種優選的，所述主體兩側設置有散熱板。

10、作為本實用新型一種優選的，所述第一防護罩底端通過螺栓固定有第二防護罩。

11、作為本實用新型一種優選的，所述第二防護罩兩側通過螺栓固定有第一固定架，所述第一固定架底端固定有防護罩。

12、（三）有益效果

13、本實用新型提供了一種偏心角磨機，具備以下有益效果：

14、本實用新型通過設置偏心盤，使角磨機在打磨時可以實現偏心打磨，使打磨頭產生平移和旋轉運動，對工件進行打磨操作。

15、本實用新型內部配備了大容量電池，對角磨機進行供電，通過設置充電口，對電池進行充電，通過設置第一夾盤和第二夾盤，對角磨機磨片通過螺栓可拆卸進行夾持固定。

16、本實用新型兩側通過設置輔助座，可通過旋轉連接把手，角磨機在工作時通過把手輔助打磨操作，提高使用的便利性。

技術特征：

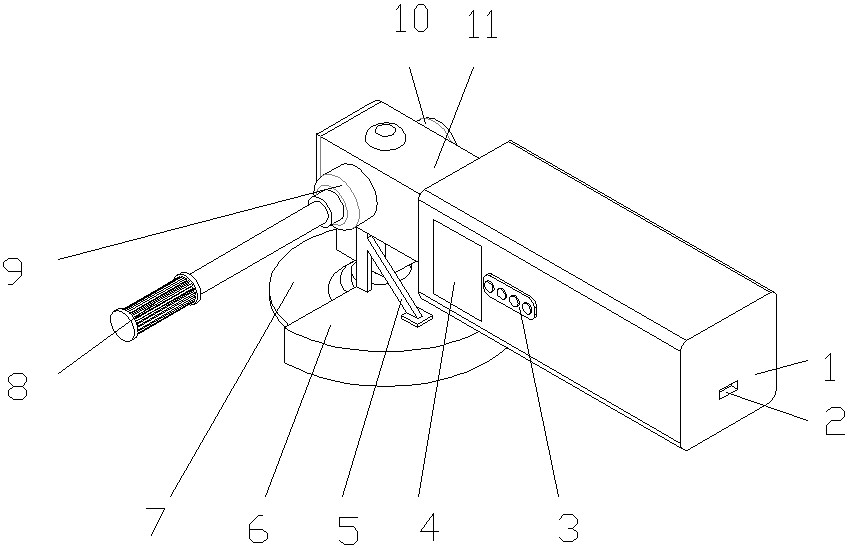

1.一種偏心角磨機，包括主體（1），其特征在于：所述主體（1）內部通過第二固定架（15）固定有電機（14），所述電機（14）一側通過第三轉軸（26）設置有驅動齒（25），所述主體（1）一側通過螺栓固定有第一防護罩（11），所述第一防護罩（11）一側固定有第一輔助座（9），所述第一輔助座（9）螺紋旋轉連接有把手（8），所述第一防護罩（11）另一側固定有第二輔助座（10），所述第一輔助座（9）和第二輔助座（10）相同，所述第一防護罩（11）上端設置有第二軸承（24），所述第一防護罩（11）下端設置有第一軸承（22），所述第一軸承（22）同心套接有從動齒盤（23），所述驅動齒（25）與從動齒盤（23）嚙合連接，所述從動齒盤（23）底端設置有第二轉軸（21），所述第二轉軸（21）底端設置有偏心盤（19），所述偏心盤（19）底端中心設置有第一轉軸（18）。

2.根據權利要求1所述的一種偏心角磨機，其特征在于：所述第一轉軸（18）底端設置有第二夾盤（17），所述第二夾盤（17）底端安裝有磨片（7）。

3.根據權利要求2所述的一種偏心角磨機，其特征在于：所述磨片（7）底端設置有第一夾盤（16），所述第一夾盤（16）一側通過螺栓可拆卸貫穿第一夾盤（16）和磨片（7）旋轉進第二夾盤（17）內。

4.根據權利要求1所述的一種偏心角磨機，其特征在于：所述主體（1）內部通過螺栓固定有控制器（13），所述控制器（13）與其他用電裝置電性連接，所述主體（1）外部一側設置有開關（3）。

5.根據權利要求4所述的一種偏心角磨機，其特征在于：所述主體（1）內部設置有電池組件（12），所述主體（1）一端設置有充電口（2）。

6.根據權利要求5所述的一種偏心角磨機，其特征在于：所述主體（1）兩側設置有散熱板（4）。

7.根據權利要求1所述的一種偏心角磨機，其特征在于：所述第一防護罩（11）底端通過螺栓固定有第二防護罩（20）。

8.根據權利要求7所述的一種偏心角磨機，其特征在于：所述第二防護罩（20）兩側通過螺栓固定有第一固定架（5），所述第一固定架（5）底端固定有防護罩（6）。

技術總結
本技術涉及一種偏心角磨機，本技術涉及打磨技術領域，該偏心角磨機包括主體，所述主體內部通過第二固定架固定有電機，所述電機一側通過第三轉軸設置有驅動齒，所述主體一側通過螺栓固定有第一防護罩，所述第一防護罩一側固定有第一輔助座，所述第一輔助座螺紋旋轉連接有把手，所述第一防護罩另一側固定有第二輔助座，所述第一輔助座和第二輔助座相同，所述第一防護罩上端設置有第二軸承。通過設置偏心盤，使角磨機在打磨時可以實現偏心打磨，使打磨頭產生平移和旋轉運動，對工件進行打磨操作。

技術研發人員：陳康順,朱黎明,謝喜孫
受保護的技術使用者：永康市靈威電器有限公司
技術研發日：20240708
技術公布日：2025/4/28
