本技術涉及空氣凈化設備，尤其涉及一種循環式去毛刺機構。

背景技術：

1、在對產品進行加工的過程中其表面都會存在有毛刺,這些毛刺有些是由于切削加工過程中塑性變形引起的:有些是鑄造、模鍛等加工的飛邊,還有些是焊接擠出的殘料,這些毛刺的存在會對殼體的精度產生較大的影響,因此需要對這些毛刺進行處理,現有的毛刺處理方法及裝置在使用過程中對于產品表面毛刺處理難度較大,難以保證對殼體表面毛刺處理的全面性,同時現有的毛刺處理方法及裝置在使用過程中難以針對所處理的殼體的不同來對裝置進行適當性的調節。

2、在公開號為cn?221185938?u的中國專利中，公開的一種高精密注塑模自動去毛刺裝置，包括操作平臺，操作平臺上側安裝有傳送履帶，操作平臺上側安裝有支撐架，支撐架上側安裝有驅動電機，支撐架的內部安裝有支撐板，支撐板側部轉動安裝有第一打磨塊和第二打磨塊，第一打磨塊與支撐板之間安裝有第一轉動軸，第二打磨塊與支撐板之間安裝有第二轉動軸，第一轉動軸和第二轉動軸與驅動電機的輸出軸之間安裝有傳動機構，操作平臺底側安裝有收集箱，傳送履帶側部安裝有搜集框，搜集框側部開設有搜集槽，搜集槽與收集箱相通，本方案結構簡單，通過吹動風機與吸氣風扇的配合，可以更有效地將碎屑集中到指定的收集裝置中，減少飛散和環境污染。

3、上述裝置通過設置的吹動風機與吸氣風扇，可以更有效地將碎屑集中到指定的收集裝置中，減少飛散和環境污染，但上述裝置，在對產品進行去毛刺時，只可以對其一側進行去毛刺，不能同時對產品的不同邊進行打磨，使得工作效率較低。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在的問題，而提出的一種循環式去毛刺機構。

2、為了實現上述目的，本實用新型采用了如下技術方案：

3、一種循環式去毛刺機構，包括放置板，所述放置板上設置有若干第一滑軌，若干所述第一滑軌上設置有第一滑塊，所述第一滑塊上設置有安裝座，所述放置板的下端設置有循環驅動裝置，所述循環驅動裝置的驅動端通過連接件與安裝座固定連接，所述安裝座上安裝有安裝架，所述安裝架上安裝有打磨件，所述放置板的中部安裝有放置座。

4、優選的，所述放置板呈矩形，若干所述第一滑軌分別設置在放置板上方的四邊。

5、優選的，所述循環驅動裝置包括伺服電機、四個傳動輪和傳動皮帶，四個所述傳動輪分別設置在放置板下端的四角，所述伺服電機的驅動端與其中一個所述傳動輪連接，若干所述傳動輪通過傳動皮帶傳動連接，且所述傳動皮帶呈矩形，若干所述安裝座分別通過連接件與傳動皮帶的一邊連接。

6、優選的，所述安裝座通過水平彈性組件與安裝架連接，所述安裝架上通過豎直彈性組件與打磨件連接。

7、優選的，所述水平彈性組件包括兩個第一彈簧、第二滑軌和第二滑塊，所述第二滑軌設置在安裝座的上方，所述第二滑塊滑動設置在第二滑塊上，兩個所述第一彈簧均設置在第二滑塊的一側，兩個所述第一彈簧的另一側與安裝座固定連接，所述安裝架設置在第二滑塊上。

8、優選的，所述豎直彈性組件包括第三滑軌、第三滑塊、兩個第二彈簧和兩個第三彈簧，所述第三滑軌設置在安裝架的一側，所述第三滑塊滑動設置在第三滑軌上，兩個所述第二彈簧設置在第三滑塊的上方，且所述第二彈簧的另一側與安裝架固定連接，兩個所述第三彈簧設置在第三滑塊的下方，且所述第三彈簧的另一端與安裝架固定連接。

9、優選的，所述放置板的底端設置有若干支撐柱，若干所述支撐柱在放置板的底端呈矩形陣列。

10、與現有技術相比，本實用新型的有益效果是：

11、本實用新型，通過設置放置座,可以將需要去毛刺的材料放置到放置座上，啟動循環驅動裝置，通過帶動安裝座通過第一滑塊在第一滑軌上移動，使若干打磨件同時對其相對應一側進行去毛刺處理，與現有技術相比，本裝置通過設置的若干打磨件，可以同時對材料的多個邊進行打磨，增加了工作效率，解決了現有技術中不能同時對產品的不同邊進行打磨，使得工作效率較低的問題。

技術特征：

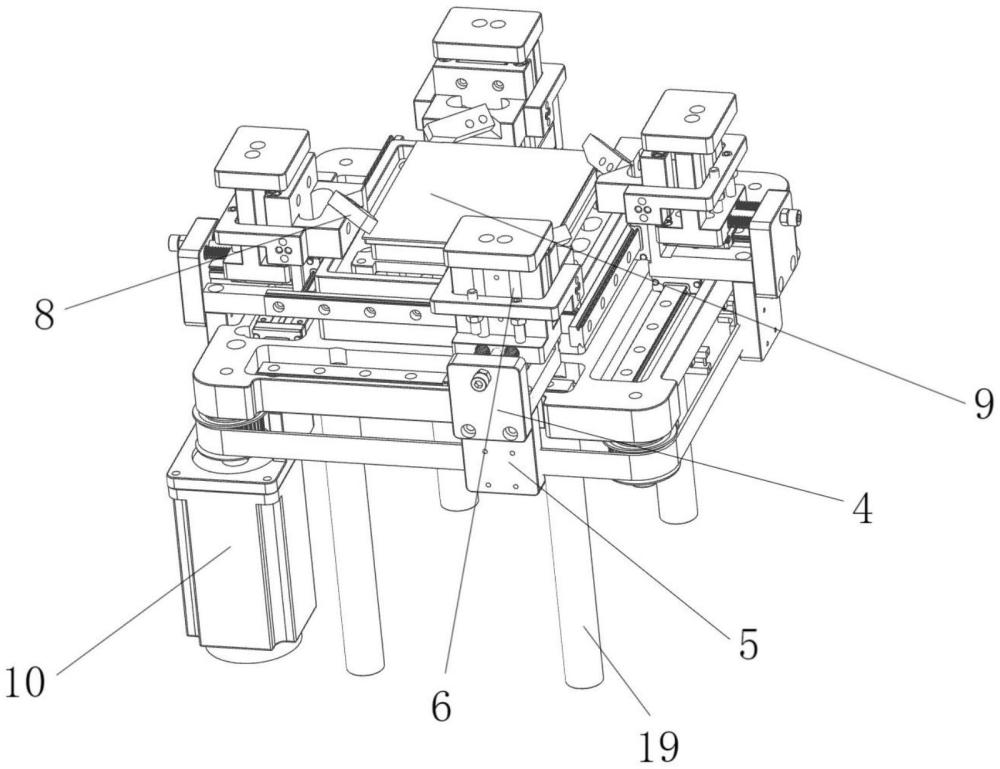

1.一種循環式去毛刺機構，包括放置板（1），其特征在于：所述放置板（1）上設置有若干第一滑軌（2），若干所述第一滑軌（2）上設置有第一滑塊（3），所述第一滑塊（3）上設置有安裝座（4），所述放置板（1）的下端設置有循環驅動裝置，所述循環驅動裝置的驅動端通過連接件（5）與安裝座（4）固定連接，所述安裝座（4）上安裝有安裝架（6），所述安裝架（6）上安裝有打磨件（8），所述放置板（1）的中部安裝有放置座（9）。

2.根據權利要求1所述的一種循環式去毛刺機構，其特征在于：所述放置板（1）呈矩形，若干所述第一滑軌（2）分別設置在放置板（1）上方的四邊。

3.根據權利要求2所述的一種循環式去毛刺機構，其特征在于：所述循環驅動裝置包括伺服電機（10）、四個傳動輪（11）和傳動皮帶（12），四個所述傳動輪（11）分別設置在放置板（1）下端的四角，所述伺服電機（10）的驅動端與其中一個所述傳動輪（11）連接，若干所述傳動輪（11）通過傳動皮帶（12）傳動連接，且所述傳動皮帶（12）呈矩形，若干所述安裝座（4）分別通過連接件（5）與傳動皮帶（12）的一邊連接。

4.根據權利要求1所述的一種循環式去毛刺機構，其特征在于：所述安裝座（4）通過水平彈性組件與安裝架（6）連接，所述安裝架（6）上通過豎直彈性組件與打磨件（8）連接。

5.根據權利要求4所述的一種循環式去毛刺機構，其特征在于：所述水平彈性組件包括兩個第一彈簧（13）、第二滑軌（14）和第二滑塊（15），所述第二滑軌（14）設置在安裝座（4）的上方，所述第二滑塊（15）滑動設置在第二滑塊（15）上，兩個所述第一彈簧（13）均設置在第二滑塊（15）的一側，兩個所述第一彈簧（13）的另一側與安裝座（4）固定連接，所述安裝架（6）設置在第二滑塊（15）上。

6.根據權利要求5所述的一種循環式去毛刺機構，其特征在于:所述豎直彈性組件包括第三滑軌（16）、第三滑塊（7）、兩個第二彈簧（17）和兩個第三彈簧（18），所述第三滑軌（16）設置在安裝架（6）的一側，所述第三滑塊（7）滑動設置在第三滑軌（16）上，兩個所述第二彈簧（17）設置在第三滑塊（7）的上方，且所述第二彈簧（17）的另一側與安裝架（6）固定連接，兩個所述第三彈簧（18）設置在第三滑塊（7）的下方，且所述第三彈簧（18）的另一端與安裝架（6）固定連接。

7.根據權利要求1所述的一種循環式去毛刺機構，其特征在于:所述放置板（1）的底端設置有若干支撐柱（19），若干所述支撐柱（19）在放置板（1）的底端呈矩形陣列。

技術總結
本技術涉及去毛刺技術領域，公開了一種循環式去毛刺機構，包括放置板，所述放置板上設置有若干第一滑軌，若干所述第一滑軌上設置有第一滑塊，所述第一滑塊上設置有安裝座，所述放置板的下端設置有循環驅動裝置，所述循環驅動裝置的驅動端通過連接件與安裝座固定連接，所述安裝座上安裝有安裝架，所述安裝架上安裝有打磨件，所述放置板的中部安裝有放置座，本裝置通過設置的若干打磨件，可以同時對材料的多個邊進行打磨，增加了工作效率，解決了現有技術中不能同時對產品的不同邊進行打磨，使得工作效率較低的問題。

技術研發人員：李美欣,肖奇湘
受保護的技術使用者：蘇州博宇機電有限公司
技術研發日：20240709
技術公布日：2025/4/28
