本技術涉及開模設備，尤其涉及一種用于渦輪轉子類蠟模模具葉身型塊的曲線開模機構。

背景技術：

1、目前，渦輪轉子蠟模模具基本都按花盤帶動滑塊式結構設計制造。在模具使用過程中，僅僅只需要握住開模手柄，直接繞圓心旋轉，整個滑塊同時打開完成開模動作。然后就可以取出產品，基本上能滿足上述的要求。

2、特殊類渦輪轉子蠟模模具同樣采用的是花盤帶動滑塊式結構，由于有產品特殊，滑塊不能按找直線或者圓弧軌跡開模。需要將原有滑塊做成兩件，分別按照不同方向滑動才能開模。但是，這種結構有較明顯的缺點，如下：

3、當前結構在壓制特殊渦輪轉子時，需要在原有滑塊數量的基礎上增加一倍，導致模具結構復雜，加工時間周期長，加工成本高，從而影響效率。

技術實現思路

1、本實用新型所要解決的技術問題在于克服上述現有技術之不足，提供一種用于渦輪轉子類蠟模模具葉身型塊的曲線開模機構。

2、本實用新型的技術方案是：一種用于渦輪轉子類蠟模模具葉身型塊的曲線開模機構，包括上端中心處設有頂料機構的底板、設于所述底板上端且位于頂料機構外圍處的花盤、位于所述花盤上端且底端與底板四角處連接的下模型塊、設于所述下模型塊上的開模組件；

3、花盤上端沿周向均勻設有多個弧形滑動槽，花盤側壁設有延伸至外部的花盤手把，下模型塊上設有多個呈發散狀分布的滑動凹槽，每個所述滑動凹槽一側設有安裝凹槽；

4、所述開模組件包括設于下模型塊上且與滑動凹槽一一對應的滑塊、通過旋轉軸與所述滑塊外壁連接的固定塊、豎直段設于旋轉軸與所述固定塊連接且水平段與所述滑動凹槽滑動連接的l型導軌、設于所述安裝凹槽內且上端設有曲線滑槽的導向塊、設于滑塊底端且與曲線滑槽滑動連接的滾子軸承，l型導軌的水平段底端設有與所述弧形滑動槽滑動連接的滑動柱。

5、進一步地，所述下模型塊上端四角處設有安裝圓口，所述安裝圓口內設有安裝導套，所述安裝導套上端設有導桿，下模型塊上端設有壓緊塊，所述壓緊塊上設有與所述導桿一一對應的貫通定位口。

6、說明：安裝壓緊塊時，將壓緊塊上端的各個貫通定位口與對應的導桿一一對應并經導桿定位至下模型塊上端，通過導桿對下模型塊安裝時提供導向和定位，保證壓緊塊的精準安裝，避免運輸移動過程中壓緊塊發生移位。

7、更進一步地，所述壓緊塊上貫穿設有多個與所述下模型塊上端連接的固定螺絲桿。

8、說明：當壓緊塊安裝于下模型塊上端后，通過固定螺絲桿對壓緊塊進行固定，提高壓緊塊安裝的緊湊性，當開模操作時，通過固定螺絲桿將壓緊塊拆下即可。

9、進一步地，所述花盤手把上且位于底板和下模型塊外部位置處設有軟膠保護套。

10、說明：當工作人員握住花盤手把時，通過設置軟膠保護套可避免手部滑脫，又能提高花盤手把的觸感，增加操作舒適性。

11、進一步地，所述花盤底端設有卡接豁口，所述花盤手把一端與所述卡接豁口處通過螺栓連接。

12、說明：將花盤與花盤手把通過螺栓連接，方便對花盤手把進行拆卸與安裝。

13、本實用新型的工作原理為：

14、進行開模時，工作人員握住花盤手把逆時針旋轉，而各個滑動柱在對應的弧形滑動槽內同步向外滑動，此時，滾子軸承沿曲線滑槽滑動，帶動對應的滑塊繞旋轉軸旋轉，并傾斜向l型導軌方向移動，使各個滑塊從渦輪產品上脫離，完成滑塊的開模動作，完成開模后，取出產品，握住花盤手把順時針旋轉，各個滑動柱在對應的弧形滑動槽內反方向移動，而對應的滑塊繞旋轉軸反向旋轉，并向遠離l型導軌方向移動，使各個滑塊相互閉合，在閉合的過程中，各個滑塊復位到合模位置。

15、與現有技術相比，本實用新型的有益效果是：

16、本實用新型的曲線開模機構使用時，滑塊進行脫離的同時，帶動滑塊在傾斜方向上移動，使其從渦輪產品中抽出，避免滑塊脫離過程中滑塊與渦輪葉片產生干涉，避免了現有的開模機構在壓制特殊渦輪轉子時，需要在原有滑塊數量的基礎上增加一倍，導致模具結構復雜，加工時間周期長的問題，該曲線開模機構在不用增加滑塊數量的基礎上，具有結構簡單，操作方便，加工周期短以及便于制造和維修的優點，且壓制的產品一致性好、形狀穩定，適合大量推廣。

技術特征：

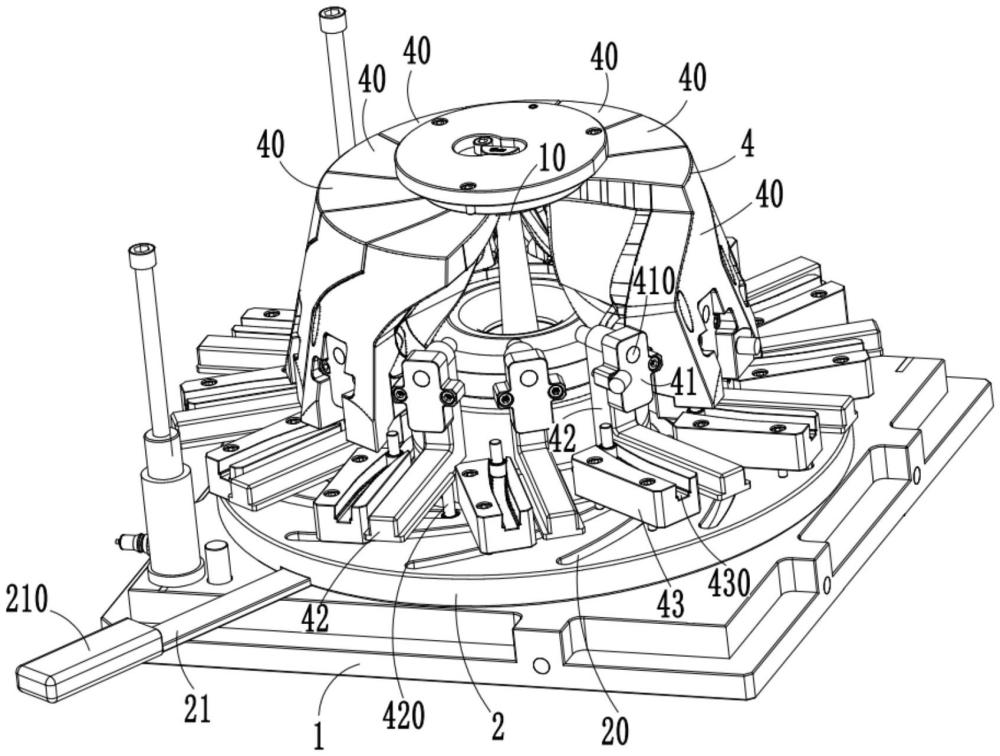

1.一種用于渦輪轉子類蠟模模具葉身型塊的曲線開模機構，其特征在于，包括上端中心處設有頂料機構(10)的底板(1)、設于所述底板(1)上端且位于頂料機構(10)外圍處的花盤(2)、位于所述花盤(2)上端且底端與底板(1)四角處連接的下模型塊(3)、設于所述下模型塊(3)上的開模組件(4)；

2.如權利要求1所述的一種用于渦輪轉子類蠟模模具葉身型塊的曲線開模機構，其特征在于，所述下模型塊(3)上端四角處設有安裝圓口(32)，所述安裝圓口(32)內設有安裝導套(320)，所述安裝導套(320)上端設有導桿(321)，下模型塊(3)上端設有壓緊塊(33)，所述壓緊塊(33)上設有與所述導桿(321)一一對應的貫通定位口(330)。

3.如權利要求2所述的一種用于渦輪轉子類蠟模模具葉身型塊的曲線開模機構，其特征在于，所述壓緊塊(33)上貫穿設有多個與所述下模型塊(3)上端連接的固定螺絲桿(331)。

4.如權利要求1所述的一種用于渦輪轉子類蠟模模具葉身型塊的曲線開模機構，其特征在于，所述花盤手把(21)上且位于底板(1)和下模型塊(3)外部位置處設有軟膠保護套(210)。

5.如權利要求1所述的一種用于渦輪轉子類蠟模模具葉身型塊的曲線開模機構，其特征在于，所述花盤(2)底端設有卡接豁口(22)，所述花盤手把(21)一端與所述卡接豁口(22)處通過螺栓連接。

技術總結
本技術公開了一種用于渦輪轉子類蠟模模具葉身型塊的曲線開模機構，屬于開模設備技術領域。包括上端中心處設有頂料機構的底板、設于所述底板上端且位于頂料機構外圍處的花盤、位于所述花盤上端且底端與底板四角處連接的下模型塊、設于所述下模型塊上的開模組件；該曲線開模機構使用時，滑塊進行脫離的同時，帶動滑塊在傾斜方向上移動，使其從渦輪產品中抽出，避免滑塊脫離過程中滑塊與渦輪葉片產生干涉，在不用增加滑塊數量的基礎上，具有結構簡單，操作方便，加工周期短以及便于制造和維修的優點，且壓制的產品一致性好、形狀穩定，適合大量推廣。

技術研發人員：袁祿魁,黨潔,朱棟,孫博,陳照華
受保護的技術使用者：咸陽勃力模具制造有限公司
技術研發日：20240709
技術公布日：2025/4/28
