本技術涉及建筑工程裝飾，尤其涉及一種建筑工程裝飾用墻面清灰打磨裝置。

背景技術：

1、建筑工程裝飾是指對建筑物的內外表面及空間進行各種處理過程，旨在保護建筑物主體結構、完善其物理性能、提升使用功能并美化外觀。墻面清灰打磨是建筑工程裝飾中一項重要的預處理工作，旨在去除墻面上的灰塵、污垢、舊涂料等雜質，確保墻面基底干凈無污染，便于后續工作?，F有的建筑工程裝飾用墻面清灰打磨裝置在更換打磨盤時通常需要額外的工具或步驟，導致工作效率較低；且打磨盤在轉動時穩定性較低，安全性不夠。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種建筑工程裝飾用墻面清灰打磨裝置。

2、為了實現上述目的，本實用新型采用了如下技術方案：一種建筑工程裝飾用墻面清灰打磨裝置，包括固定板和支撐架，所述固定板底部固定連接有外殼和安裝架，所述安裝架內部固定連接有電機一，所述電機一的輸出軸固定連接有錐齒輪一，所述錐齒輪一一側嚙合連接有錐齒輪二，所述錐齒輪二一端固定連接有連接桿，所述連接桿一端穿過固定板固定連接有轉盤，所述轉盤內部開設有限位槽，所述限位槽內部滑動連接有限位桿，所述固定板內部開設有滑槽一，所述滑槽一內部滑動連接有連接板一，所述連接板一一端固定連接在限位桿底部，所述連接板一另一端頂部固定連接有連接板二，所述連接板二一端固定連接有固定架，所述固定架內壁固定連接有防滑墊，所述防滑墊內側連接設有打磨盤。

3、作為上述技術方案的進一步描述：

4、所述支撐架內部固定連接有電機二，所述電機二的輸出軸穿過支撐架固定連接在外殼底部，所述外殼底部固定連接有固定圈，所述固定圈內部開設有滑槽二，所述滑槽二內部滑動連接有滑板，所述滑板一端固定連接在支撐架頂部。

5、作為上述技術方案的進一步描述：

6、所述支撐架底部固定連接有電動伸縮桿，所述電動伸縮桿一端固定連接有把手。

7、作為上述技術方案的進一步描述：

8、所述防滑墊設有多組，多組所述防滑墊的材質均為橡膠材質。

9、作為上述技術方案的進一步描述：

10、所述固定板和打磨盤為平行方向。

11、作為上述技術方案的進一步描述：

12、所述限位槽、限位桿、連接板一、連接板二和固定架均設有多組。

13、作為上述技術方案的進一步描述：

14、所述滑板設有多組。

15、本實用新型具有如下有益效果：

16、1、本實用新型中，啟動電機一,電機一帶動轉盤轉動，轉盤轉動帶動連接板一在滑槽一內部滑動，同時連接板一通過連接板二帶動固定架往轉盤中心處運動并固定打磨盤，使得更換打磨盤變得簡單快捷，無需復雜的工具或繁瑣的步驟，操作人員可以快速卸下舊打磨盤并安裝新的打磨盤，從而大大提高了建筑工程裝飾用墻面清灰打磨裝置的工作效率。

17、2、本實用新型中，啟動電機二,電機二帶動外殼轉動，外殼轉動時帶動固定圈在滑板外部轉動，可以使打磨盤在轉動過程中更加穩定，提高了建筑工程裝飾用墻面清灰打磨裝置的安全性。

技術特征：

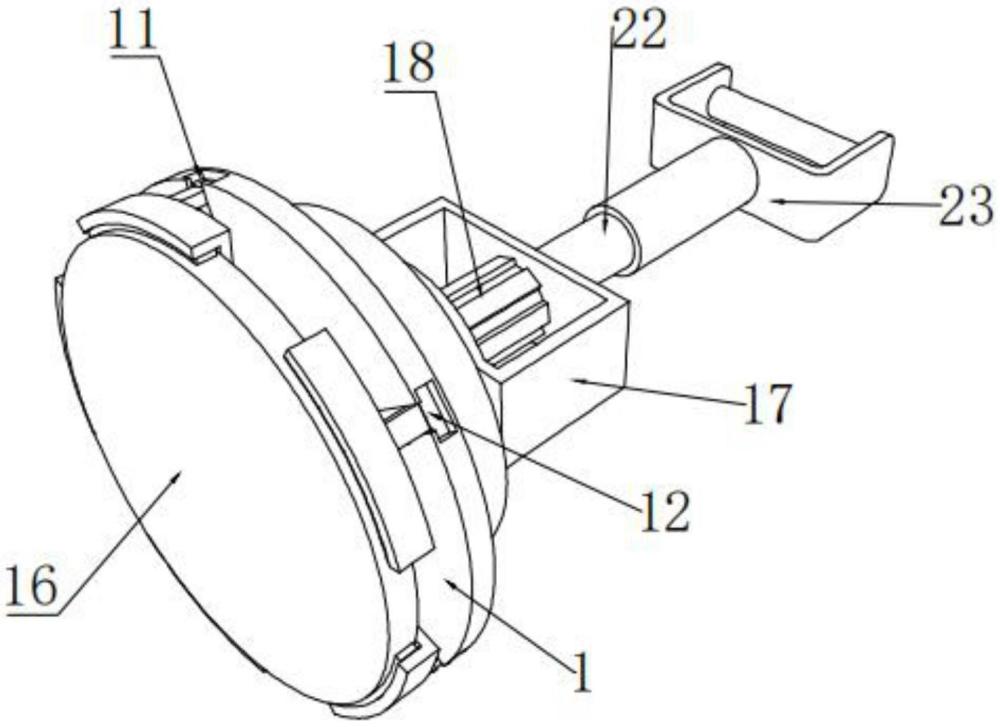

1.一種建筑工程裝飾用墻面清灰打磨裝置，包括固定板(1)和支撐架(17)，其特征在于：所述固定板(1)底部固定連接有外殼(2)和安裝架(3)，所述安裝架(3)內部固定連接有電機一(4)，所述電機一(4)的輸出軸固定連接有錐齒輪一(5)，所述錐齒輪一(5)一側嚙合連接有錐齒輪二(6)，所述錐齒輪二(6)一端固定連接有連接桿(7)，所述連接桿(7)一端穿過固定板(1)固定連接有轉盤(8)，所述轉盤(8)內部開設有限位槽(9)，所述限位槽(9)內部滑動連接有限位桿(10)，所述固定板(1)內部開設有滑槽一(11)，所述滑槽一(11)內部滑動連接有連接板一(12)，所述連接板一(12)一端固定連接在限位桿(10)底部，所述連接板一(12)另一端頂部固定連接有連接板二(13)，所述連接板二(13)一端固定連接有固定架(14)，所述固定架(14)內壁固定連接有防滑墊(15)，所述防滑墊(15)內側連接設有打磨盤(16)。

2.根據權利要求1所述的一種建筑工程裝飾用墻面清灰打磨裝置，其特征在于：所述支撐架(17)內部固定連接有電機二(18)，所述電機二(18)的輸出軸穿過支撐架(17)固定連接在外殼(2)底部，所述外殼(2)底部固定連接有固定圈(19)，所述固定圈(19)內部開設有滑槽二(20)，所述滑槽二(20)內部滑動連接有滑板(21)，所述滑板(21)一端固定連接在支撐架(17)頂部。

3.根據權利要求1所述的一種建筑工程裝飾用墻面清灰打磨裝置，其特征在于：所述支撐架(17)底部固定連接有電動伸縮桿(22)，所述電動伸縮桿(22)一端固定連接有把手(23)。

4.根據權利要求1所述的一種建筑工程裝飾用墻面清灰打磨裝置，其特征在于：所述防滑墊(15)設有多組，多組所述防滑墊(15)的材質均為橡膠材質。

5.根據權利要求1所述的一種建筑工程裝飾用墻面清灰打磨裝置，其特征在于：所述固定板(1)和打磨盤(16)為平行方向。

6.根據權利要求1所述的一種建筑工程裝飾用墻面清灰打磨裝置，其特征在于：所述限位槽(9)、限位桿(10)、連接板一(12)、連接板二(13)和固定架(14)均設有多組。

7.根據權利要求2所述的一種建筑工程裝飾用墻面清灰打磨裝置，其特征在于：所述滑板(21)設有多組。

技術總結
本技術涉及建筑工程裝飾技術領域，公開了一種建筑工程裝飾用墻面清灰打磨裝置，包括固定板和支撐架，固定板底部固定連接有外殼和安裝架，安裝架內部固定連接有電機一，電機一的輸出軸固定連接有錐齒輪一，錐齒輪一一側嚙合連接有錐齒輪二，錐齒輪二一端固定連接有連接桿；本技術與現有技術相比的優點在于：可以快速卸下舊打磨盤并安裝新的打磨盤，從而大大提高了建筑工程裝飾用墻面清灰打磨裝置的工作效率；可以使打磨盤在轉動過程中更加穩定，提高了建筑工程裝飾用墻面清灰打磨裝置的安全性。

技術研發人員：殷雯婷
受保護的技術使用者：天津山河吉瑞建筑工程有限公司
技術研發日：20240712
技術公布日：2025/4/28
