本技術涉及帶鋼生產，特別涉及一種提高光亮退火爐氣氛純度的設備。

背景技術：

1、不銹鋼冷軋精密帶鋼光亮退火產線主要用于不銹鋼薄帶的連續光亮退火。光亮退火產線主要由開卷機、光亮爐入口活套、光亮爐、光亮爐出口活套、卷取機等設備組成，配套建設有氨分解站一座以及氫氣回收裝置一套。光亮退火爐由出入口密封輥、爐體、馬弗爐膽、冷卻風機等組成，通過天然氣在爐體內燃燒產生熱量，熱量傳遞到馬弗爐膽能對不銹鋼薄帶進行加熱，從而實現熱處理的目的。光亮退火爐的爐內氣氛純度通常通過露點來反映，當爐內氣氛純度低的時候露點值越高，爐內氣氛純度越高露點值越低。

2、由于氨分解站新制的氫氣在光亮退火爐的出口處的通入點距離出口密封輥約為2米，使光亮退火爐的出口處的氣氛流動性較差，導致光亮退火爐內的部分水汽或其他氧化性氣體在出口處積聚，進而導致帶鋼在通過光亮退火爐的出口處的時候發生表面氧化。

技術實現思路

1、本實用新型的目的在于提供一種提高光亮退火爐氣氛純度的設備，改善了鋼帶通過光亮退火爐的出口處時發生表面氧化的情況，提高了產品質量。

2、為了實現上述目的，本實用新型提供如下技術方案：

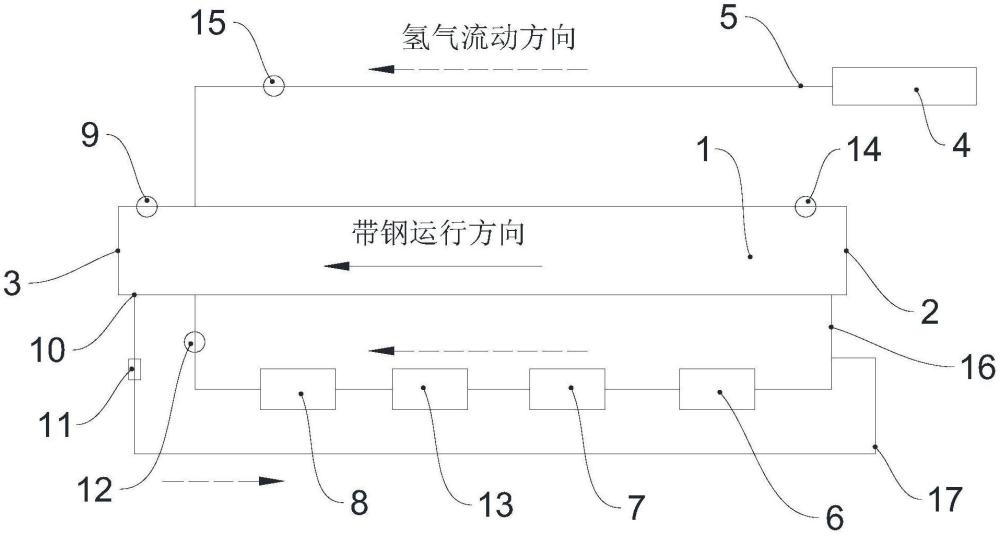

3、一種提高光亮退火爐氣氛純度的設備，光亮退火爐配套有氨分解站，光亮退火爐具有入口和出口，帶鋼由入口運行至出口，所述氨分解站制得的氫氣通過氫輸送管道通入所述光亮退火爐內，所述氫輸送管道與所述出口連通，所述入口連通有氫回收管道的一端，所述氫回收管道的另一端與所述出口連通，在所述氫回收管道的一端與另一端之間依次設置有冷凝裝置、脫油脫水裝置和干燥裝置，在所述氫回收管道的另一端的位置處的所述光亮退火爐的側壁上設置有第一露點儀，在所述出口處設置有排氣口，所述排氣口連接排氣泵，所述排氣泵將所述出口處積聚的氣氛通過氫傳輸管道排到所述氫回收管道內。

4、進一步地，在上述的提高光亮退火爐氣氛純度的設備中，所述排氣口距離所述出口處的密封輥20cm～30cm。

5、進一步地，在上述的提高光亮退火爐氣氛純度的設備中，在所述干燥裝置與所述出口之間的所述氫回收管道上設置有第二露點儀。

6、進一步地，在上述的提高光亮退火爐氣氛純度的設備中，所述氫傳輸管道與在所述冷凝裝置與所述入口之間的所述氫回收管道連通。

7、進一步地，在上述的提高光亮退火爐氣氛純度的設備中，在所述脫油脫水裝置和所述干燥裝置之間的所述氫回收管道上設置有脫氧裝置。

8、進一步地，在上述的提高光亮退火爐氣氛純度的設備中，在所述入口處的所述光亮退火爐的側壁上設置有第三露點儀。

9、進一步地，在上述的提高光亮退火爐氣氛純度的設備中，在所述氫輸送管道上設置有第四露點儀。

10、分析可知，本實用新型公開一種提高光亮退火爐氣氛純度的設備，該設備通過在光亮退火爐的出口處增加排氣口，改善出口處的氣氛流動性，減少水汽或氧化性氣體的積聚。通過在氫回收管道上增加脫氧裝置，減少回收氫氣中的氧化性氣體的含量，提高所回收氫氣的純度。通過在氫回收管道上增加第二露點儀用以監測氫回收管道內的氫氣的處理效果，實現對回收氫氣的純度監測，及時發現回收氫氣的純度異常，以便得到及時處理。

技術特征：

1.一種提高光亮退火爐氣氛純度的設備，光亮退火爐配套有氨分解站，光亮退火爐具有入口和出口，帶鋼由入口運行至出口，其特征在于，

2.根據權利要求1所述的提高光亮退火爐氣氛純度的設備，其特征在于，

3.根據權利要求1所述的提高光亮退火爐氣氛純度的設備，其特征在于，

4.根據權利要求1所述的提高光亮退火爐氣氛純度的設備，其特征在于，

5.根據權利要求1所述的提高光亮退火爐氣氛純度的設備，其特征在于，

6.根據權利要求1所述的提高光亮退火爐氣氛純度的設備，其特征在于，

7.根據權利要求1所述的提高光亮退火爐氣氛純度的設備，其特征在于，

技術總結
本技術提供一種提高光亮退火爐氣氛純度的設備，所述氨分解站制得的氫氣通過氫輸送管道通入所述光亮退火爐內，所述氫輸送管道與所述出口連通，所述入口連通有氫回收管道的一端，所述氫回收管道的另一端與所述出口連通，在所述氫回收管道的一端與另一端之間依次設置有冷凝裝置、脫油脫水裝置和干燥裝置，在所述氫回收管道的另一端的位置處的所述光亮退火爐的側壁上設置有第一露點儀，在所述出口處設置有排氣口，所述排氣口連接排氣泵。該設備通過在光亮退火爐的出口處增加排氣口，減少水汽或氧化性氣體的積聚。通過在氫回收管道上增加脫氧裝置，提高所回收氫氣的純度。通過在氫回收管道上增加第二露點儀用以監測氫回收管道內的氫氣的處理效果。

技術研發人員：吳晨曦,謝清華,歐小秋,吳清海,賀超,韋偉,謝偉,韋國江
受保護的技術使用者：廣西北港不銹鋼有限公司
技術研發日：20240722
技術公布日：2025/4/28
