本技術涉及真空退火爐，具體涉及一種方便快速冷卻的真空退火爐。

背景技術：

1、真空退火爐，主要適用于不銹鋼拉深件如水暖器材、水脹件、銷、醫療器械、不銹鋼釘、不銹鋼鏍絲、壓鉚件、不銹鋼軸承、表殼、表帶、刀具、微型軸、自攻自鉆、餐具等不銹鋼制品在保護氣氛控制下進行連續光亮退火、固溶、退磁及不銹鋼淬火處理的多用爐。

2、例如公開號：cn211255990u，公開了一種高真空退火爐，包括冷凝泵和爐膛，所述冷凝泵后端設置有機械泵，所述機械泵上端設置有真空閥一，所述真空閥一上方設置有真空閥二，所述冷凝泵上端設置有高真空閥，所述高真空閥前端設置有高真空計，所述冷凝泵和爐膛之間設置有連接套，所述連接套前端設置有進氣閥，所述進氣閥左側設置有低真空計，所述連接套上方設置有連接支架，所述爐膛前端設置有電樁接頭，所述爐膛上端設置有爐蓋。該高真空退火爐能夠更快速的達到需要的真空度，節約產品處理時間，避免產品被氧化，該退火爐的保溫效果較好，可以使該退火爐快速冷卻。

3、上述專利中通過冷卻水在冷卻筒內移動的時候會帶走熱量，可以使該退火爐爐膛快速冷卻，但是只靠冷卻水的熱交換循環冷卻速度較慢，因此需要一種方便快速冷卻的真空退火爐，將風冷與水冷結合，提高爐膛的降溫速度。

技術實現思路

1、為此，本實用新型提供一種方便快速冷卻的真空退火爐，通過冷卻機構，以解決只靠冷卻水的熱交換循環冷卻速度較慢的問題。

2、為了實現上述目的，本實用新型提供如下技術方案：一種方便快速冷卻的真空退火爐，包括外爐膛，所述外爐膛兩側均開設有通風孔，所述外爐膛頂部設有冷卻驅動組件，所述外爐膛內部固定設有內爐膛，所述內爐膛外部設有冷卻機構；

3、所述冷卻機構包括風冷組件與水冷組件，所述風冷組件包括活動齒環，所述活動齒環套設于內爐膛外部，所述活動齒環一側設有活動環，所述活動齒環與活動環之間設有多個活動風冷單元，所述活動風冷單元包括轉軸，所述轉軸外部固定設有從齒輪，所述轉軸一端固定設有扇葉，多個所述從齒輪之間設有固定齒環，所述水冷組件包括散熱翅片組，所述散熱翅片組固定套設于內爐膛外部，所述散熱翅片組內部插接有水冷循環單元，所述水冷循環單元包括進水管與回水管，所述進水管與回水管之間固定連接有多個冷卻管。

4、優選的，所述冷卻驅動組件包括保護罩，所述保護罩固定設于外爐膛頂部，所述保護罩一側固定設有電機，所述電機輸出端固定連接有傳動軸，所述傳動軸外部固定套設有主齒輪。

5、優選的，所述內爐膛一端設有爐膛門。

6、優選的，多個所述冷卻管均與散熱翅片組固定連接，多個所述冷卻管頂部均延伸出外爐膛外部并與外爐膛頂部固定連接。

7、優選的，所述傳動軸延伸入保護罩內部并與內爐膛兩側壁均通過軸承連接。

8、優選的，所述主齒輪底部延伸入外爐膛內部并與活動齒環相嚙合。

9、優選的，所述活動齒環與活動環均套設于內爐膛外部并與內爐膛通過軸承連接。

10、優選的，所述轉軸貫穿活動齒環和活動環并與活動齒環和活動環均通過軸承連接。

11、優選的，所述從齒輪與固定齒環相嚙合，所述固定齒環固定套設于內爐膛外部。

12、本實用新型實施例具有如下優點：

13、1、通過從齒輪沿固定齒環移動的同時自轉，進而使得轉軸帶動扇葉旋轉，使得外爐膛外部的冷空氣通過通風孔進入外爐膛內部循環流通，使得冷空氣吹到散熱翅片組上，同時圓周運動中的扇葉能夠將冷空氣均勻的吹到散熱翅片組外部，使得散熱翅片組能夠全面受風，提高熱量置換效率；

14、2、通過扇葉加速空氣流通，使得冷空氣吹到散熱翅片組上，配合冷卻管內部的冷卻水循環，從而提高散熱翅片組熱量的散出效率，進而使得散熱翅片組能夠更快的對內爐膛的熱量進行置換，從而對內爐膛進行更快的降溫，提高冷卻速度。

技術特征：

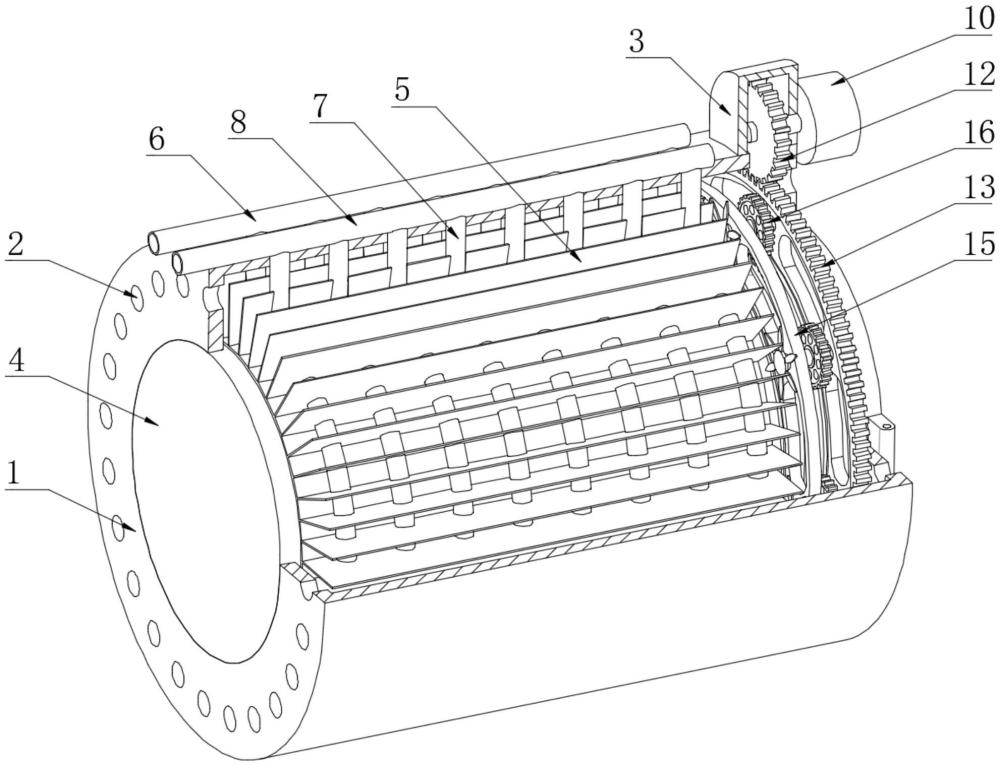

1.一種方便快速冷卻的真空退火爐，包括外爐膛(1)，其特征在于：所述外爐膛(1)兩側均開設有通風孔(2)，所述外爐膛(1)頂部設有冷卻驅動組件，所述外爐膛(1)內部固定設有內爐膛(4)，所述內爐膛(4)外部設有冷卻機構；

2.根據權利要求1所述的一種方便快速冷卻的真空退火爐，其特征在于：所述水冷組件包括散熱翅片組(5)，所述散熱翅片組(5)固定套設于內爐膛(4)外部，所述散熱翅片組(5)內部插接有水冷循環單元，所述水冷循環單元包括進水管(6)與回水管(8)，所述進水管(6)與回水管(8)之間固定連接有多個冷卻管(7)。

3.根據權利要求1所述的一種方便快速冷卻的真空退火爐，其特征在于：所述冷卻驅動組件包括保護罩(3)，所述保護罩(3)固定設于外爐膛(1)頂部，所述保護罩(3)一側固定設有電機(10)，所述電機(10)輸出端固定連接有傳動軸(11)，所述傳動軸(11)外部固定套設有主齒輪(12)。

4.根據權利要求1所述的一種方便快速冷卻的真空退火爐，其特征在于：所述內爐膛(4)一端設有爐膛門(9)。

5.根據權利要求2所述的一種方便快速冷卻的真空退火爐，其特征在于：多個所述冷卻管(7)均與散熱翅片組(5)固定連接，多個所述冷卻管(7)頂部均延伸出外爐膛(1)外部并與外爐膛(1)頂部固定連接。

6.根據權利要求3所述的一種方便快速冷卻的真空退火爐，其特征在于：所述傳動軸(11)延伸入保護罩(3)內部并與內爐膛(4)兩側壁均通過軸承連接。

7.根據權利要求3所述的一種方便快速冷卻的真空退火爐，其特征在于：所述主齒輪(12)底部延伸入外爐膛(1)內部并與活動齒環(13)相嚙合。

8.根據權利要求1所述的一種方便快速冷卻的真空退火爐，其特征在于：所述活動齒環(13)與活動環(15)均套設于內爐膛(4)外部并與內爐膛(4)通過軸承連接。

9.根據權利要求1所述的一種方便快速冷卻的真空退火爐，其特征在于：所述轉軸(14)貫穿活動齒環(13)和活動環(15)并與活動齒環(13)和活動環(15)均通過軸承連接。

10.根據權利要求1所述的一種方便快速冷卻的真空退火爐，其特征在于：所述從齒輪(16)與固定齒環(18)相嚙合，所述固定齒環(18)固定套設于內爐膛(4)外部。

技術總結
本技術公開了一種方便快速冷卻的真空退火爐，涉及真空退火爐技術領域，其技術方案是：包括外爐膛，外爐膛兩側均開設有通風孔，外爐膛頂部設有冷卻驅動組件，外爐膛內部固定設有內爐膛，內爐膛外部設有冷卻機構；冷卻機構包括風冷組件與水冷組件，風冷組件包括活動齒環，一種方便快速冷卻的真空退火爐有益效果是：通過扇葉轉動將冷空氣均勻的吹到散熱翅片組外部，使得散熱翅片組能夠全面受風，提高熱量置換效率，通過扇葉加速空氣流通，使得冷空氣吹到散熱翅片組上，配合冷卻管內部的冷卻水循環，從而提高散熱翅片組熱量的散出效率，進而使得散熱翅片組能夠更快的對內爐膛的熱量進行置換，從而對內爐膛進行更快的降溫，提高冷卻速度。

技術研發人員：徐飛翔,冷文華,喻杰勇,劉威
受保護的技術使用者：九江海天設備制造有限公司
技術研發日：20240723
技術公布日：2025/4/28
