本技術涉及焊管焊縫打磨，尤其涉及一種焊管焊縫打磨機。

背景技術：

1、目前應用于石油、天然氣運輸?shù)墓艿乐饕泻腹芎蜔o縫鋼管，焊管相較于無縫鋼管成本低、生產效率高，焊管更廣泛地應用于石油、天然氣的管道運輸，此種焊管大多通過uoe工藝成型，經uoe工藝成型的焊管會形成一條和鋼管長度相當?shù)闹焙缚p，為實現無縫對接，需要對鋼管端部的焊縫進行打磨處理，且對余高控制要求±0.1mm的誤差，焊縫邊部與母材的過渡區要求光滑過渡；目前焊管端部的直焊縫大都通過“人機協作”的方式進行作業，即由工人負責操作打磨砂帶機進行打磨作業，輔以手動操作電動角磨機進行修整，人工檢驗打磨后的焊縫壁厚和焊縫余高；以這種方式進行鋼管管端焊縫的打磨存在很大的缺陷：

2、1.人工打磨效率低：傳統的焊縫打磨多采用人工方式進行，這種方法不僅勞動強度大，而且打磨效率相對較低。對于大規模生產的焊管企業來說，人工打磨難以滿足高效生產的需求。

3、2.成本高昂：人工打磨不僅增加了人力成本，而且由于打磨過程中可能存在的操作不當或技術差異，還可能導致焊縫質量不穩定，進而增加后續處理或返修的成本。

4、3.人為因素影響大：人工打磨的質量很大程度上依賴于操作人員的技能和經驗，因此存在較大的不確定性。不同操作人員之間的打磨質量可能存在較大差異，難以保證焊縫質量的穩定性和一致性。

5、4.打磨精度難以控制：在人工打磨過程中，很難精確控制打磨的深度、寬度和均勻性，這可能導致焊縫表面出現不平整、凹陷或過度打磨等問題，影響焊管的外觀質量和力學性能。

技術實現思路

1、為了解決現有技術的上述問題，本實用新型提供一種焊管焊縫打磨機，能夠提高打磨效率和打磨精度。

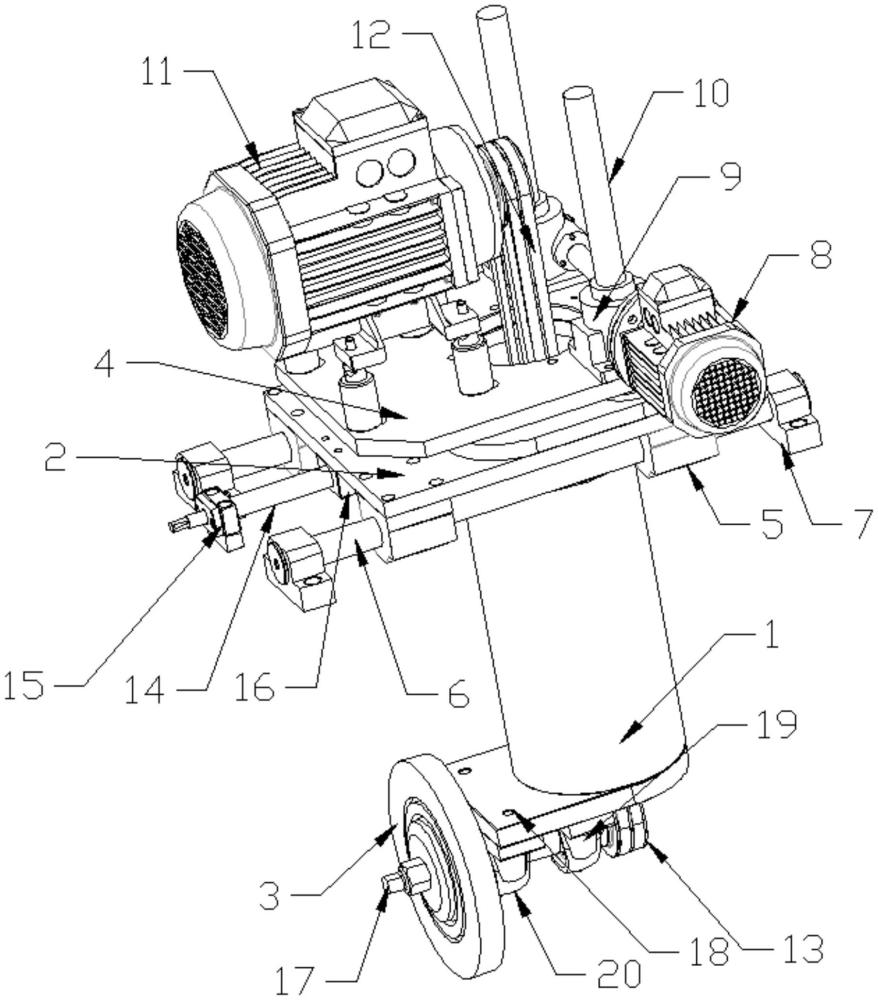

2、為了達到上述目的，本實用新型采用的主要技術方案包括：一種焊管焊縫打磨機，包括拖板、平移組件、升降組件、上板、立管、驅動電機、驅動軸、傳動皮帶、軸承座和砂輪；

3、所述拖板的表面設有穿孔，所述立管穿過所述穿孔且與所述穿孔間隙配合，所述上板位于所述立管上方，且所述上板底部與所述立管頂部固定連接，所述拖板的水平高度保持不變，所述升降組件用于驅動所述上板相對所述拖板上下活動，進而帶動所述立管在所述穿孔內上下活動，所述平移組件用于驅動所述拖板左右移動，所述驅動電機固定于所述上板的表面，所述軸承座固定于所述立管的底部，所述軸承座上安裝有第一滾動軸承，所述驅動軸安裝于所述第一滾動軸承上，所述傳動皮帶的一端與所述驅動電機的輸出軸連接，所述傳動皮帶的另一端依次穿過上板和立柱與所述驅動軸相連接，所述砂輪安裝于所述驅動軸上。

4、本實用新型的有益效果是：通過平移組件拖動拖板左右移動，由于立管與拖板的穿孔間隙配合，進而能夠帶動立管及其底部的砂輪隨之左右移動，通過升降組件帶動上立管在拖板的穿孔內上下活動，進而帶動立管及其底部的砂輪隨之上下活動，從而能夠根據不同直徑大小的焊管，通過升降組件和平移組件將砂輪調整到焊縫位置，開啟驅動電機并配合外部的送料機即可進行焊管的打磨作業；由于整體為機械操作，結構上復雜度低，自動化程度高，能夠減少人為影響和人工成本，提高了打磨效率和打磨精度。

5、優選地，還包括底板；

6、所述底板固定于所述立管的底面，所述軸承座固定于所述底板的底面。

7、如上所述，通過在立管的底面固定底板，能夠便于軸承座的安裝固定。

8、優選地，所述平移組件包括導柱、導套、調程絲桿、第二滾動軸承和螺母；

9、所述導套固定于所述拖板的底部四角，且兩兩一對，每一對所述導套內套設有所述導柱，所述導柱位置固定，所述導套相對所述導柱可活動，所述螺母固定于所述拖板的底面一側，所述第二滾動軸承的位置固定且與所述拖板存在間隔，所述第二滾動軸承的內圈孔與所述螺母的螺孔位于同一水平線上，所述調程絲桿的一端套設于所述第二滾動軸承的內圈孔內，所述調程絲桿的另一端與所述螺母的螺孔相螺接。

10、如上所述，由于導柱的位置固定不動，拖板通過導套能夠在導柱上左右移動，而第二滾動軸承的位置固定，因此，通過旋轉調程螺桿即可調整拖板左右平移。

11、優選地，所述平移組件還包括導柱座；

12、所述導柱座固定連接于所述導柱的兩端，且所述導柱座的位置固定。

13、如上所述，通過固定導柱座的位置，進而方便導柱的位置固定，且由于拖板底部固定有導套，可有效限制拖板的平移行程。

14、優選地，所述驅動電機的輸出端以及驅動軸的一端均固定有皮帶輪，所述傳動皮帶連接于兩個皮帶輪上。

15、優選地，所述升降組件包括升降電機、升降機和豎軸；

16、兩根所述豎軸的底端固定于所述拖板的表面一側，所述豎軸的頂端穿過上板，且所述上板可沿所述豎軸的延伸方向活動，所述升降機套接于所述豎軸上且與所述上板頂面固定連接，所述升降電機驅動所述升降機在所述豎軸上活動。

17、如上所述，通過升降電機驅動升降機在豎軸上活動，進而帶動立管及上板的豎向活動，使得立管能夠在拖板的穿孔內上下活動，實現砂輪的上下控制。

技術特征：

1.一種焊管焊縫打磨機，其特征在于，包括拖板、平移組件、升降組件、上板、立管、驅動電機、驅動軸、傳動皮帶、軸承座和砂輪；

2.根據權利要求1所述的焊管焊縫打磨機，其特征在于，還包括底板；

3.根據權利要求1所述的焊管焊縫打磨機，其特征在于，所述平移組件包括導柱、導套、調程絲桿、第二滾動軸承和螺母；

4.根據權利要求3所述的焊管焊縫打磨機，其特征在于，所述平移組件還包括導柱座；

5.根據權利要求1所述的焊管焊縫打磨機，其特征在于，所述驅動電機的輸出端以及驅動軸的一端均固定有皮帶輪，所述傳動皮帶連接于兩個皮帶輪上。

6.根據權利要求1所述的焊管焊縫打磨機，其特征在于，所述升降組件包括升降電機、升降機和豎軸；

技術總結
本技術涉及一種焊管焊縫打磨機，包括拖板、平移組件、升降組件、上板、立管、驅動電機、驅動軸、傳動皮帶、軸承座和砂輪；拖板的表面設有穿孔，立管穿過穿孔且與穿孔間隙配合，上板位于立管上方，且上板底部與立管頂部固定連接，拖板的水平高度保持不變，升降組件用于驅動上板相對拖板上下活動，進而帶動立管在穿孔內上下活動，平移組件用于驅動拖板左右移動，驅動電機固定于上板的表面，軸承座固定于立管的底部，軸承座上安裝有第一滾動軸承，驅動軸安裝于第一滾動軸承上，傳動皮帶的一端與驅動電機的輸出軸連接，傳動皮帶另一端依次穿過上板和立柱與驅動軸連接，砂輪安裝于驅動軸上。本方案能夠減少人工成本，提高打磨效率和打磨精度。

技術研發人員：唐福康,蔡勇強
受保護的技術使用者：福建青山特材有限公司
技術研發日：20240723
技術公布日：2025/4/28
