本技術涉及表面處理，尤其涉及一種表面處理設備。

背景技術：

1、表面處理設備是用于對材料表面進行處理以實現所需的性能和形態的設備，它廣泛應用于金屬、陶瓷和塑料材料的表面處理，如去毛刺、除銹、噴涂，根據加工方式的不同，表面處理設備可以分為多種類型。

2、現有技術有：機械表面處理，如噴砂機用于去除表面污垢和氧化層，提高表面粗糙度，涂覆技術，包括噴涂設備和等離子噴涂設備，用于在材料表面均勻涂覆涂料或功能性材料，電化學處理，如電火花機、電鍍設備和陽極氧化設備，用電化學方法在表面形成氧化層或沉積金屬，激光和等離子處理，通過激光或化學反應在表面形成薄膜、熱處理或硬化，改善表面性能。

3、傳統的工件噴砂為人工噴砂，由于人工操作的不可控因素較多，這會導致噴砂后的表面質量難以保持一致，且在人工噴砂過程中會產生大量的粉塵和噪音，對操作人員的身體健康構成威脅，為此提出一種表面處理設備來解決上述問題。

技術實現思路

1、為了彌補以上不足，本實用新型提供了一種表面處理設備，旨在改善了現有技術中工件噴砂表面質量不一致的問題。

2、為了實現上述目的，本實用新型采用了如下技術方案：一種表面處理設備，包括機體，所述機體的內部上部固定連接有電機一，所述機體的內部上部固定連接有滑桿，所述機體的內部上部轉動連接有往復螺紋桿，所述往復螺紋桿的左端固定連接在所述電機一的驅動端，所述機體的內部上部滑動連接有滑動塊，所述滑動塊的后側滑動連接在所述滑桿的外周，所述往復螺紋桿螺紋連接在所述滑動塊的內部前側，所述滑動塊的內部轉動連接有轉桿，所述轉桿的上部固定連接有齒輪，所述機體的上部內部開設有齒槽，所述齒輪和所述齒槽相互嚙合，所述轉桿的下端固定連接有固定塊，所述固定塊的內部轉動連接有雙向螺紋桿，所述雙向螺紋桿的一端固定連接有開關，所述固定塊的內部滑動連接有兩個夾塊，所述雙向螺紋桿的左右兩端分別螺紋連接在兩個所述夾塊的內部，所述機體的內部前后兩側均固定連接有噴砂器，所述機體的右側設置有過濾組件，所述過濾組件用于將砂子過濾出來。

3、進一步地，所述過濾組件包括進氣口，所述進氣口固定連接在所述機體的右側，所述進氣口的內部固定連接有過濾板，所述進氣口的內部滑動連接有刮板，所述刮板貼合在所述過濾板的左側表面，所述刮板的左側轉動連接有曲柄桿一，所述曲柄桿一的上端轉動連接有曲柄桿二，所述機體的內部右側固定連接有電機二，所述曲柄桿二的下端固定連接在所述電機二的驅動端，所述進氣口的右端固定連接有氣管一，所述機體的右側后部固定連接有氣泵，所述氣管一的后端固定連接在所述氣泵的輸入端，所述氣泵的輸出端固定連接有出氣口。

4、進一步地，所述機體的內部中部固定連接有網格。

5、進一步地，所述機體的內部滑動連接有收集盒，所述收集盒的前側固定連接有把手一。

6、進一步地，所述機體的前側內部滑動連接有插銷，所述插銷的右端固定連接有限位板，所述插銷的外周套設有彈簧，所述插銷滑動連接在所述收集盒的內部左側。

7、進一步地，所述進氣口的內部開設有滑槽，所述刮板滑動連接在所述滑槽的內部。

8、進一步地，所述刮板的右側貼合在所述過濾板表面一側設置有毛刷。

9、進一步地，所述機體的左側轉動連接有安全門，所述安全門左側前部固定連接有把手二。

10、本實用新型具有如下有益效果：

11、1、本實用新型中，將工件放置在兩個夾塊的內部，轉動開關，開關帶動雙向螺紋桿轉動，雙向螺紋桿驅動兩個夾塊相互靠近夾持住工件，然后啟動電機一，電機一驅動往復螺紋桿轉動，往復螺紋桿轉動后驅動滑動塊在滑桿和往復螺紋桿的表面循環運動，齒槽推動齒輪轉動，齒輪驅動轉桿轉動，轉桿驅動滑動塊在移動過程中同時轉動，由此可以使工件進行均勻的噴砂處理。

12、2、本實用新型中，啟動氣泵吸取含有砂子的空氣，砂子會被過濾板過濾留在過濾板的表面，啟動電機二，電機二驅動曲柄桿二轉動，曲柄桿二驅動電機二擺動，電機二推動刮板循環地刮除過濾板表面的砂子顆粒。

技術特征：

1.一種表面處理設備，包括機體(1)，其特征在于：所述機體(1)的內部上部固定連接有電機一(2)，所述機體(1)的內部上部固定連接有滑桿(4)，所述機體(1)的內部上部轉動連接有往復螺紋桿(3)，所述往復螺紋桿(3)的左端固定連接在所述電機一(2)的驅動端，所述機體(1)的內部上部滑動連接有滑動塊(5)，所述滑動塊(5)的后側滑動連接在所述滑桿(4)的外周，所述往復螺紋桿(3)螺紋連接在所述滑動塊(5)的內部前側，所述滑動塊(5)的內部轉動連接有轉桿(6)，所述轉桿(6)的上部固定連接有齒輪(7)，所述機體(1)的上部內部開設有齒槽(12)，所述齒輪(7)和所述齒槽(12)相互嚙合，所述轉桿(6)的下端固定連接有固定塊(8)，所述固定塊(8)的內部轉動連接有雙向螺紋桿(9)，所述雙向螺紋桿(9)的一端固定連接有開關(10)，所述固定塊(8)的內部滑動連接有兩個夾塊(11)，所述雙向螺紋桿(9)的左右兩端分別螺紋連接在兩個所述夾塊(11)的內部，所述機體(1)的內部前后兩側均固定連接有噴砂器(13)，所述機體(1)的右側設置有過濾組件，所述過濾組件用于將砂子過濾出來。

2.根據權利要求1所述的一種表面處理設備，其特征在于：所述過濾組件包括進氣口(15)，所述進氣口(15)固定連接在所述機體(1)的右側，所述進氣口(15)的內部固定連接有過濾板(16)，所述進氣口(15)的內部滑動連接有刮板(19)，所述刮板(19)貼合在所述過濾板(16)的左側表面，所述刮板(19)的左側轉動連接有曲柄桿一(20)，所述曲柄桿一(20)的上端轉動連接有曲柄桿二(21)，所述機體(1)的內部右側固定連接有電機二(22)，所述曲柄桿二(21)的下端固定連接在所述電機二(22)的驅動端，所述進氣口(15)的右端固定連接有氣管一(18)，所述機體(1)的右側后部固定連接有氣泵(23)，所述氣管一(18)的后端固定連接在所述氣泵(23)的輸入端，所述氣泵(23)的輸出端固定連接有出氣口(24)。

3.根據權利要求1所述的一種表面處理設備，其特征在于：所述機體(1)的內部中部固定連接有網格(14)。

4.根據權利要求1所述的一種表面處理設備，其特征在于：所述機體(1)的內部滑動連接有收集盒(25)，所述收集盒(25)的前側固定連接有把手一(26)。

5.根據權利要求4所述的一種表面處理設備，其特征在于：所述機體(1)的前側內部滑動連接有插銷(29)，所述插銷(29)的右端固定連接有限位板(30)，所述插銷(29)的外周套設有彈簧(31)，所述插銷(29)滑動連接在所述收集盒(25)的內部左側。

6.根據權利要求2所述的一種表面處理設備，其特征在于：所述進氣口(15)的內部開設有滑槽(17)，所述刮板(19)滑動連接在所述滑槽(17)的內部。

7.根據權利要求2所述的一種表面處理設備，其特征在于：所述刮板(19)的右側貼合在所述過濾板(16)表面一側設置有毛刷。

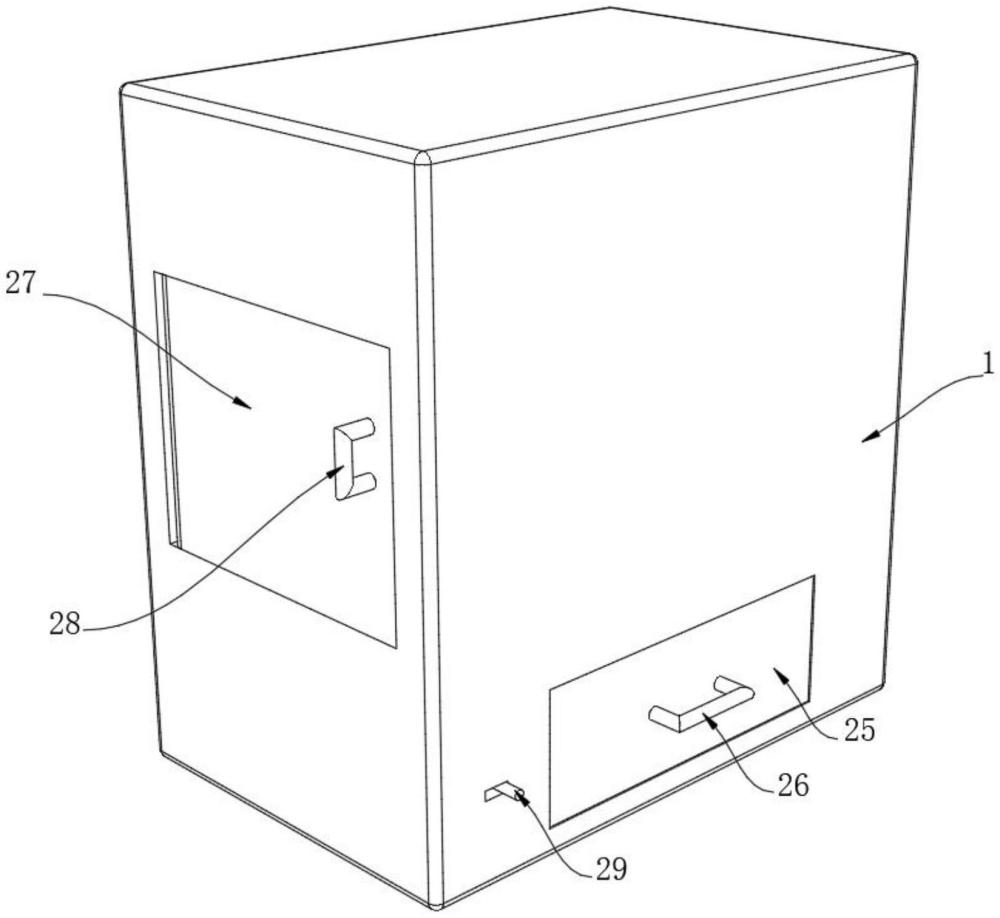

8.根據權利要求1所述的一種表面處理設備，其特征在于：所述機體(1)的左側轉動連接有安全門(27)，所述安全門(27)左側前部固定連接有把手二(28)。

技術總結
本技術涉及表面處理技術領域，公開了一種表面處理設備，包括機體，所述機體的內部上部固定連接有電機一，所述機體的內部上部固定連接有滑桿，所述機體的內部上部轉動連接有往復螺紋桿，所述往復螺紋桿的左端固定連接在所述電機一的驅動端，所述機體的內部上部滑動連接有滑動塊，所述滑動塊的后側滑動連接在所述滑桿的外周，所述往復螺紋桿螺紋連接在所述滑動塊的內部前側，所述滑動塊的內部轉動連接有轉桿，所述轉桿的上部固定連接有齒輪。本技術中，電機一、往復螺紋桿和滑桿配合可以使滑動塊循環地滑動，轉桿、齒槽和齒輪驅動固定塊轉動，雙向螺紋桿、開關和兩個夾塊可以將工件夾持穩固，由此可以實現工件的均勻的噴涂的功能。

技術研發人員：張壯壯,張華
受保護的技術使用者：河南華騰重工科技有限公司
技術研發日：20240724
技術公布日：2025/4/28
