本技術涉及冷卻裝置，特別涉及一種鑄造模具快速冷卻裝置。

背景技術：

1、鑄造模具快速冷卻裝置是鑄造技術領域中的一種重要工具，旨在通過高效的冷卻機制，迅速降低鑄造模具的溫度，從而加速鑄件的凝固過程，提高生產效率和鑄件質量。

2、目前，現有的冷卻裝置在對鑄造模具進行冷卻處理時，噴頭的位置一般是固定的，因此噴頭噴灑的范圍是固定，導致冷卻接觸的面積減小，導致冷卻速度降低，并且當要增加噴灑范圍時，需要增加噴頭的數量，從而導致成本的增加；

3、為此，本案提出一種鑄造模具快速冷卻裝置以解決上述技術問題。

技術實現思路

1、本實用新型的主要目的在于提供一種鑄造模具快速冷卻裝置，可以有效解決背景技術中的技術問題。

2、為實現上述目的，本實用新型采取的技術方案為：

3、一種鑄造模具快速冷卻裝置，包括底板，所述底板頂端分別固定連接有第一立板和第二立板，所述第一立板遠離第二立板的一端固定連接有電機，所述電機驅動端固定連接有驅動軸，所述驅動軸遠離第一立板的一端固定連接有旋轉筒，所述第二立板上穿設有圓形孔，所述圓形孔設置在所述旋轉筒外壁一側，所述旋轉筒上穿設有多個均勻排列的方形孔，所述旋轉筒內壁對稱固定連接有四個灑水管，四個所述灑水管外壁相互靠近一側均固定連接有多個噴頭。

4、作為本實用新型的進一步方案，所述旋轉筒遠離第一立板的一端固定連接有空心環，所述空心環和灑水管固定連接并相連通。

5、作為本實用新型的進一步方案，所述空心環上轉動連接有密封環，所述密封環底端固定連接有固定板，所述固定板和底板固定連接。

6、作為本實用新型的進一步方案，所述底板頂端對應第一立板和第二立板之間固定連接有儲水箱，所述底板頂端對應儲水箱的一側固定連接有水泵，所述水泵通過管道分別與儲水箱和密封環相連。

7、作為本實用新型的進一步方案，所述儲水箱頂端兩側均固定連接有擋板，兩個所述擋板分別設置在所述旋轉筒兩側。

8、作為本實用新型的進一步方案，所述底板頂端對應固定板的一側固定連接有支撐板，所述支撐板頂端固定連接有放置板，所述放置板和旋轉筒通過轉軸轉動連接。

9、作為本實用新型的進一步方案，所述放置板內壁滑動連接有放置框，所述放置框和放置板上均穿設有多個圓形漏水孔。

10、作為本實用新型的進一步方案，所述放置框底端一側對稱固定連接有支撐腿，兩個所述支撐腿底端均固定連接有滾輪機構。

11、本實用新型的有益效果如下：

12、通過電機、驅動軸、旋轉筒、灑水管和噴頭的相互配合下，可以使冷卻水全面噴灑至鑄造模具表面，從而可以增加噴灑的范圍，增加冷卻的面積，提高冷卻速度，并且可以減少噴頭的數量，并節約成本，提高經濟效益；

13、而在噴灑時，通過在水泵、儲水箱、空心環、密封環、灑水管、噴頭和圓形漏水孔的相互配合下，完成對冷卻水的回收利用，從而提高資源的利用率。

技術特征：

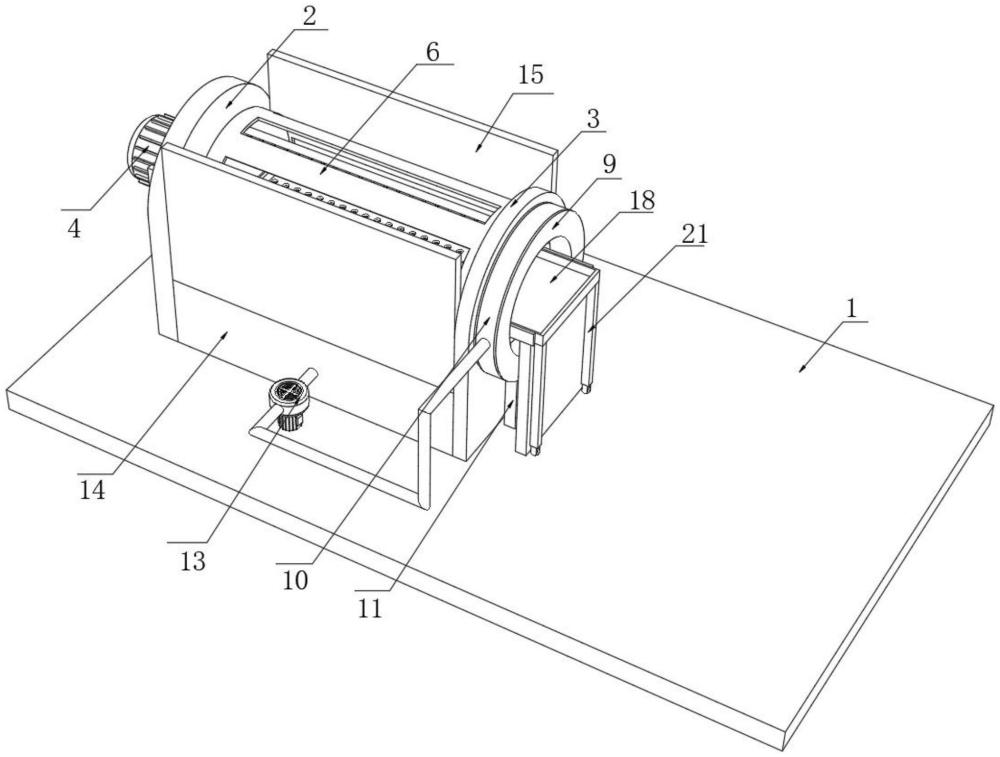

1.一種鑄造模具快速冷卻裝置，包括底板(1)，其特征在于：所述底板(1)頂端分別固定連接有第一立板(2)和第二立板(3)，所述第一立板(2)遠離第二立板(3)的一端固定連接有電機(4)，所述電機(4)驅動端固定連接有驅動軸(5)，所述驅動軸(5)遠離第一立板(2)的一端固定連接有旋轉筒(6)，所述第二立板(3)上穿設有圓形孔，所述圓形孔設置在所述旋轉筒(6)外壁一側，所述旋轉筒(6)上穿設有多個均勻排列的方形孔，所述旋轉筒(6)內壁對稱固定連接有四個灑水管(7)，四個所述灑水管(7)外壁相互靠近一側均固定連接有多個噴頭(8)。

2.根據權利要求1所述的一種鑄造模具快速冷卻裝置，其特征在于：所述旋轉筒(6)遠離第一立板(2)的一端固定連接有空心環(9)，所述空心環(9)和灑水管(7)固定連接并相連通。

3.根據權利要求2所述的一種鑄造模具快速冷卻裝置，其特征在于：所述空心環(9)上轉動連接有密封環(10)，所述密封環(10)底端固定連接有固定板(11)，所述固定板(11)和底板(1)固定連接。

4.根據權利要求3所述的一種鑄造模具快速冷卻裝置，其特征在于：所述底板(1)頂端對應第一立板(2)和第二立板(3)之間固定連接有儲水箱(14)，所述底板(1)頂端對應儲水箱(14)的一側固定連接有水泵(13)，所述水泵(13)通過管道分別與儲水箱(14)和密封環(10)相連。

5.根據權利要求4所述的一種鑄造模具快速冷卻裝置，其特征在于：所述儲水箱(14)頂端兩側均固定連接有擋板(15)，兩個所述擋板(15)分別設置在所述旋轉筒(6)兩側。

6.根據權利要求2所述的一種鑄造模具快速冷卻裝置，其特征在于：所述底板(1)頂端對應固定板(11)的一側固定連接有支撐板(16)，所述支撐板(16)頂端固定連接有放置板(17)，所述放置板(17)和旋轉筒(6)通過轉軸轉動連接。

7.根據權利要求6所述的一種鑄造模具快速冷卻裝置，其特征在于：所述放置板(17)內壁滑動連接有放置框(18)，所述放置框(18)和放置板(17)上均穿設有多個圓形漏水孔(19)。

8.根據權利要求7所述的一種鑄造模具快速冷卻裝置，其特征在于：所述放置框(18)底端一側對稱固定連接有支撐腿(20)，兩個所述支撐腿(20)底端均固定連接有滾輪機構。

技術總結
本技術公開了一種鑄造模具快速冷卻裝置，涉及冷卻裝置技術領域，包括底板，所述底板頂端分別固定連接有第一立板和第二立板，所述第一立板遠離第二立板的一端固定連接有電機，所述電機驅動端固定連接有驅動軸，所述驅動軸遠離第一立板的一端固定連接有旋轉筒，所述第二立板上穿設有圓形孔，所述圓形孔設置在所述旋轉筒外壁一側，所述旋轉筒上穿設有多個均勻排列的方形孔，通過電機、驅動軸、旋轉筒、灑水管和噴頭等結構，實現了可以增加噴灑的范圍，增加冷卻的面積，提高冷卻速度的效果，解決了傳統冷卻裝置中噴頭噴灑的范圍是固定，導致冷卻接觸的面積減小，導致冷卻速度降低的問題。

技術研發人員：莊翔廣,金輝
受保護的技術使用者：湖北神一汽車零部件有限公司
技術研發日：20240709
技術公布日：2025/4/28
