本發明涉及建筑施工，具體為自動化打磨機器人。

背景技術：

1、自動化打磨機器人是一種利用機械手臂、傳感器、控制系統和相關軟件技術進行打磨、拋光和表面處理的機器人系統。這類機器人被廣泛應用于工業生產中，尤其是在汽車、航空航天、電子和家電等行業，用于提高生產效率、改善產品質量，并減少人工操作的風險和誤差。

2、一般地，在建筑內墻裝飾的過程中，需要利用融合好的膩子對墻面進行涂抹，并在涂抹后使用膩子打磨機對涂覆后的膩子進行減材處理，以保證墻面平整光亮，為墻面上漆做好基礎。

3、因此，膩子打磨機的好壞很大程度上決定了墻面的打磨質量。目前，建筑市場中的膩子打磨裝置雖然能夠?qū)崿F(xiàn)膩子打磨作業，但由于打磨設計的不合理化，導致其打磨精度不高，無法實現精確打磨的自動化作業需求。

技術實現思路

1、針對現有技術的不足，本發明提供了自動化打磨機器人，解決打磨設計的不合理化，導致其打磨精度不高，無法實現精確打磨的自動化作業需求的問題。

2、為實現以上目的，本發明通過以下技術方案予以實現：

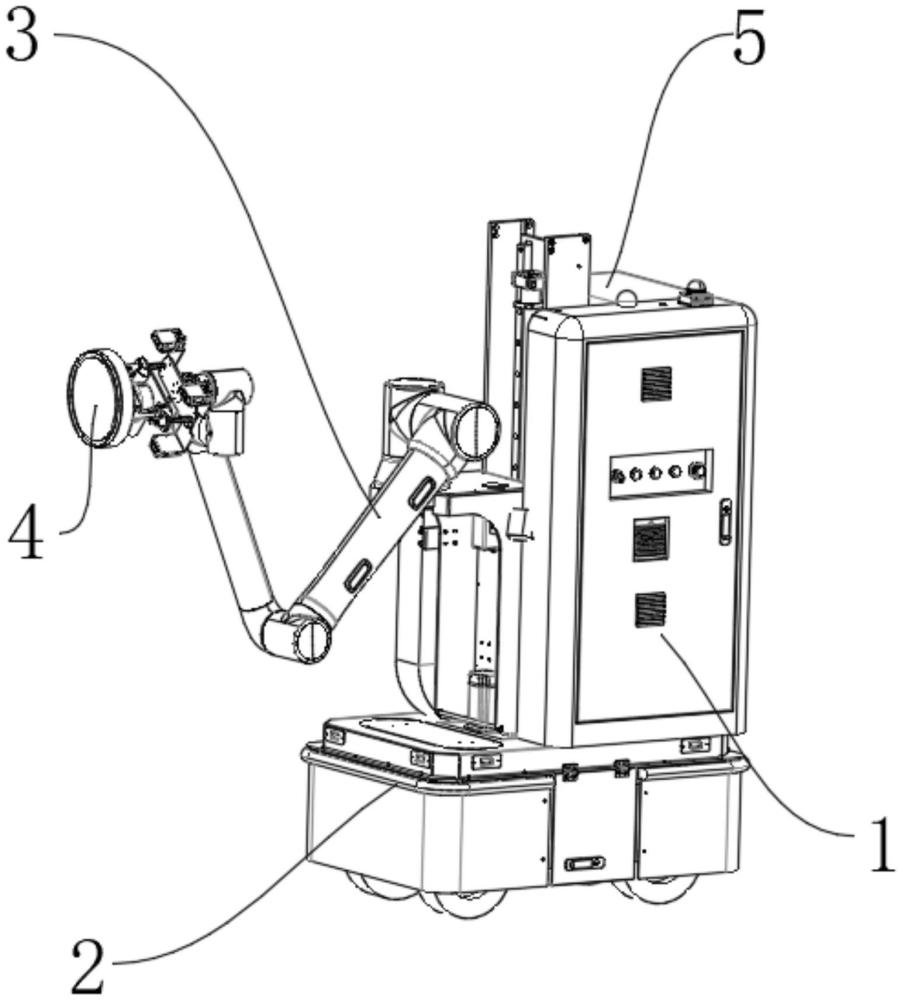

3、自動化打磨機器人，包括電控箱，所述電控箱是由外殼和激光雷達組成，所述電控箱的后側外壁固定設置有吸塵倉，所述電控箱的左側設置有升降機械臂，所述升降機械臂的后側外壁固定設置在吸塵倉的前側外壁，所述升降機械臂的前端可拆卸安裝有多自由度打磨頭，所述升降機械臂的下表面固定連接有底盤，所述底盤的上表面固定連接在電控箱的下表面，所述吸塵倉的下表面固定連接在電控箱的上表面，所述電控箱的內部設置有驅動控制系統，所述多自由度打磨頭的外壁設置有打磨激光塊，所述打磨激光塊呈矩陣式分布固定設置在多自由度打磨頭的外壁。

4、優選的，所述底盤包括舵板，所述舵板的內壁固定連接有舵輪，所述舵輪的上表面固定連接有電池倉，所述舵板的內壁固定設置有移動激光模塊，所述舵板的上側內壁固定連接有觸邊傳感器。

5、優選的，所述多自由度打磨頭包括進給固定，所述進給固定的內壁固定連接有進給軸，所述進給軸的外壁滑動設置有進給彈簧，所述進給軸的底端固定連接有直線軸承，所述直線軸承的上表面滑動連接有進給活動端，所述進給活動端的上表面固定連接在進給彈簧的底端，所述進給活動端的內壁滑動連接在進給軸的外壁，所述進給彈簧的頂端固定連接在進給固定的下表面。

6、優選的，所述直線軸承的下方設置有俯仰固定，所述俯仰固定的內壁轉動連接有俯仰轉軸，所述俯仰固定的外壁滑動連接有俯仰懸臂，所述俯仰轉軸的外壁固定連接在俯仰懸臂的內壁。

7、優選的，所述俯仰懸臂的外壁固定連接有俯仰限位，所述俯仰限位的內壁滑動連接有俯仰彈簧支持，所述俯仰彈簧支持的外壁設置有俯仰彈簧本體，所述俯仰彈簧本體的底端固定連接在俯仰限位的上表面。

8、優選的，所述俯仰懸臂的外壁可拆卸安裝有徑向活動端，所述徑向活動端的內壁轉動連接有徑向固定端，所述徑向固定端的上表面固定連接有徑向彈簧，所述徑向彈簧的內壁滑動連接有徑向支撐，所述徑向支撐的外壁滑動連接在徑向固定端的內壁，所述徑向固定端的下側設置有可拆卸安裝的磨頭。

9、優選的，所述升降機械臂包括升降板夾，所述升降板夾的上表面固定設置有六軸協助臂，所述升降板夾的后側外壁固定連接有連接臺。

10、優選的，所述連接臺的外壁滑動連接有支撐架，所述支撐架的的外壁設置有電機，所述電機的輸出端固定連接有齒輪，所述齒輪的內壁固定連接有絲桿，所述絲桿的外壁螺紋連接在連接臺的內壁。

11、優選的，所述吸塵倉包括防護箱，所述防護箱的下表面固定連接在舵板的上表面，所述防護箱的內部設置有吸塵器，所述防護箱的內壁設置有擋板，所述吸塵倉還包括滑板，所述滑板的外壁滑動連接在防護箱的內壁，所述防護箱的內壁固定連接有固定塊，所述固定塊的外壁固定連接有調節板，所述固定塊設置兩組對立設置相互嚙合，所述調節板的內壁滑動連接有橫桿，所述橫桿的外壁固定連接有復位彈簧，所述復位彈簧的外壁固定連接在調節板的外壁，所述調節板的外壁轉動連接有連桿，所述連桿的外壁轉動連接有連板，所述連板的外壁設置有齒板，所述齒板的外壁滑動連接有安裝臺，所述安裝臺的下表面固定連接在滑板的上表面，所述齒板的齒端嚙合連接有齒輪本體，所述齒輪本體的內壁固定連接有第一驅動桿，所述第一驅動桿的外壁固定連接有第一斜齒輪，所述第一斜齒輪的齒端嚙合連接有第二斜齒輪，所述第二斜齒輪的內壁固定連接有扇齒輪，所述扇齒輪設置兩組呈縱向設置相互嚙合，所述扇齒輪的內壁固定連接有第二驅動桿，所述第二驅動桿的外壁固定連接有固定桿，所述固定桿的內壁固定連接有夾板。

12、優選的，所述驅動控制系統包括移動控制模塊、吸塵模塊、電箱模塊、升降模塊和多自由度打磨模塊；

13、所述移動控制模塊用于實現機器人靈活移動與打磨定位；

14、所述吸塵模塊用于收集打磨過程產生的灰塵，優化作業空間環境；

15、所述電箱模塊用于集中控制機器人所有電氣元件，以及系統精準運行和供電的作用；

16、所述升降模塊用于調整打磨高度與方位，用于適應全方位打磨覆蓋的作用；

17、所述多自由度打磨模塊用于墻面的打磨，并實時反饋調整打磨狀態。

18、工作原理：當需要使用到該機器人時，通過依托舵板內置的舵輪，結合電池倉提供的動力支持，使機器人能夠自如地在作業場地穿梭，同時，移動激光模塊實時掃描周邊環境，為機器人構建地圖信息，觸邊傳感器則如同敏銳的觸角，精確感知障礙物以及與作業面的距離，無論是前后左右哪個方向，當探測到潛在碰撞風險或位置偏差時，立即將信號反饋至驅動控制系統，系統迅速處理信息后，精準調控舵輪的轉向、轉速，從而確保機器人始終沿著預定路徑前行，準確抵達打磨位置的效果；

19、防護箱嚴密包裹吸塵器，當打磨頭開始工作，灰塵揚起之際，吸塵器依據內置的除塵裝置啟動運行，將含塵空氣快速吸入，促使灰塵充分沉降于集塵區域，避免二次揚塵，而凈化后的空氣則有序排出，吸塵倉內部氣流穩定，持續高效地捕捉灰塵，電控箱內部集成的復雜電路系統，將外接電源合理分配至底盤的電池倉、升降機械臂的電機、多自由度打磨頭的各類傳感器及驅動裝置等各個用電單元，保障充足電力供應，借助先進的微處理器和控制算法，實時接收并解析來自激光雷達、打磨激光塊以及各傳感器傳來的海量數據，依據預設程序精準調控各模塊動作指令，實現機器人的自動化、智能化作業流程；

20、通過電機帶動齒輪轉動，通過齒輪帶動絲桿轉動，在使用的過程中通過絲桿帶動連接臺讓連接臺帶動六軸協助臂進行高度調節，在使用的過程中達到了可以適應多種高度的墻壁進行打磨的同時，還具有對天花板進行打磨的效果，俯仰懸臂和俯仰限位、俯仰轉軸連接，通過俯仰懸臂在俯仰轉軸限位下進行轉動，并且被俯仰固定和俯仰彈簧支持限位，從而在使用的過程中可以適應多種傾斜的墻面，不會因為無法轉動導致對墻壁過度打磨的效果，其中徑向活動端與徑向固定端通過軸孔連接限位裝配，在使用的過程中徑向支撐與徑向彈簧作為徑向活動端與徑向固定端的連接限位，做到徑向固定端軸在徑向活動端的徑向活動端自由旋轉，但是受到徑向支撐和徑向彈簧的限制，在使用的過程中能夠根據墻的突起程度不同，自動調節打磨的角度，不會因為無法適應墻面導致打磨后對墻面過度打磨的效果。

21、本發明提供了自動化打磨機器人。具備以下有益效果：

22、1、本發明通過該設計重量輕，能適配市面上大多數輕負載協助機械臂，可以讓建筑機器人體積更小，同時成本低，簡單的連動桿機構和彈簧的設計，針對市場對墻面平整度的要求，不僅具有多自由度打磨頭提供了徑向和俯仰角度的自由度，同時起到適用于平整度較差的墻面與天花的效果。

23、2、本發明自動作業無需工作人員在場，自帶11個激光模塊與一個激光雷達，在需要作業的房間提前輸入cda圖紙，全自動打磨機器人將會自動規劃路徑進行作業，在使用的過程中自動化程度高，減少人工干預的同時，能夠更快速的完成工作。

24、3、本發明在作業前，先將待打磨房間的cda圖紙輸入機器人系統，隨后，機器人基于內置的智能算法，結合自身攜帶的11個激光模塊與1個激光雷達，對作業空間進行全面掃描與分析，自動規劃出最優的打磨路徑，啟動后，機器人即可按照預設路徑自主作業，無需人工現場值守，在使用的過程中不僅提高了工作效率，還具有能夠降低人工成本。

25、4、本發明當需要對吸塵倉維護更換時，通過調節板帶動固定塊在橫桿和復位彈簧的限位下向中部移動同時通過調節板帶動連桿和連板驅動齒板和齒輪本體，通過齒輪本體帶動第一驅動桿和第一斜齒輪與第二斜齒輪可以帶動扇齒輪運動，從而驅動第二驅動桿和固定桿帶動夾板對吸塵倉進行安裝固定，在使用的過程中結構簡單方便維護和更換，純機械能夠適應多種環境并保持穩定性的效果。
