本發明涉及復合材料加工，尤其涉及一種刀具、加工系統及復合材料的加工方法。

背景技術：

1、纖維增強復合材料因其優異的性能，如高強度、輕質、耐疲勞、耐磨損和良好的耐熱性，在航空航天、汽車制造、建筑結構等工程領域得到了廣泛應用。然而，這些材料在加工過程中表現出較差的加工性能，主要原因是纖維相和增強相之間的力學性能差異較大。這種差異導致在切削、鉆孔、銑削等加工過程中，容易產生大量的毛刺。毛刺的存在不僅影響工件的外觀質量，還會降低工件的尺寸精度和表面光潔度，甚至可能引發應力集中，影響工件的疲勞壽命和整體性能。

2、目前，針對纖維增強復合材料加工過程中產生的毛刺問題，現有的技術主要側重于在加工完成后對毛刺進行去除。常見的去毛刺方法包括機械打磨、化學腐蝕、激光處理等。然而，這些方法存在一定的局限性：首先，去毛刺過程增加了額外的加工步驟，導致生產效率降低；其次，去毛刺過程中可能會對工件表面造成二次損傷，影響工件的表面質量；最后，去毛刺工藝往往需要專門的設備和技術，增加了生產成本。

技術實現思路

1、本發明提供一種刀具、加工系統及復合材料的加工方法，用以解決現有技術中在工件加工完成后去毛刺，增加了額外的加工步驟，影響生產效率，且存在對工件表面造成二次損傷的風險。

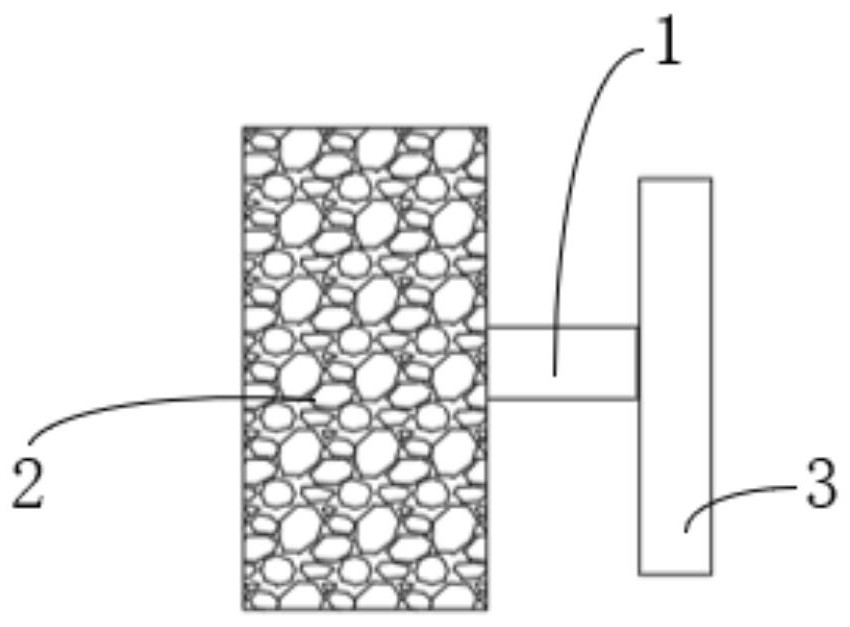

2、本發明提供一種刀具，包括：刀柄、金剛石砂輪和振動模塊，所述刀柄與所述金剛石砂輪連接，所述振動模塊與所述刀柄連接，用于驅動所述刀柄帶動所述金剛石砂輪沿所述刀柄的軸線來回振動。

3、根據本發明提供的一種刀具，所述刀柄包括直柄段和變徑段，所述變徑段的一端與所述直柄段連接，所述變徑段的另一端與所述金剛石砂輪連接。

4、根據本發明提供的一種刀具，所述變徑段的截面積沿靠近所述直柄段的一端朝向靠近所述金剛石砂輪的一端逐漸減小。

5、根據本發明提供的一種刀具，所述金剛石砂輪設有散熱孔。

6、根據本發明提供的一種刀具，所述散熱孔為多個，多個散熱孔沿所述金剛石砂輪的周向間隔設置。

7、根據本發明提供的一種刀具，所述散熱孔為多個，多個所述散熱孔沿所述金剛石砂輪的徑向間隔設置。

8、根據本發明提供的一種刀具，所述散熱孔包括圓形、橢圓形、環形、多邊形、異型。

9、本發明還提供一種加工系統，包括如上述任一項所述的刀具，還包括機床，所述機床用于夾持目標工件，所述刀具沿進給方向?qū)δ繕?biāo)工件進行加工。

10、本發明還提供一種復合材料的加工方法，基于如上述所述的加工系統加工目標工件；所述復合材料的加工方法包括：將目標工件夾持在機床上；基于目標工件的特性，確定刀具和加工參數；啟動振動模塊，使金剛石砂輪在高頻振動下沿凹槽的預設路徑進行加工。

11、根據本發明提供的一種復合材料的加工方法，啟動振動模塊，使金剛石砂輪在高頻振動下沿凹槽的預設路徑進行加工，包括：控制刀具沿凹槽的預設路徑以第一預設參數進行粗加工；控制刀具沿凹槽的預設路徑以第二預設參數進行精加工，其中所述第二預設參數的精度大于所述第一預設參數的精度。

12、本發明提供的刀具、加工系統及復合材料的加工方法，振動模塊通過刀柄與金剛石砂輪連接，采用振動模塊輔助金剛石砂輪對工件進行加工，在金剛石砂輪對目標工件進行加工的過程中，振動模塊驅動刀柄帶動金剛石砂輪沿刀柄的周向來回振動，使刀具與目標工件之間的基礎變?yōu)殚g歇性接觸，減少了切削力的持續作用，從而抑制目標工件在加工過程中產生的毛刺，提高表面質量。

技術特征：

1.一種刀具，其特征在于，包括：刀柄、金剛石砂輪和振動模塊，所述刀柄與所述金剛石砂輪連接，所述振動模塊與所述刀柄連接，用于驅動所述刀柄帶動所述金剛石砂輪沿所述刀柄的軸線來回振動。

2.根據權利要求1所述的刀具，其特征在于，所述刀柄包括直柄段和變徑段，所述變徑段的一端與所述直柄段連接，所述變徑段的另一端與所述金剛石砂輪連接。

3.根據權利要求2所述的刀具，其特征在于，所述變徑段的截面積沿靠近所述直柄段的一端朝向靠近所述金剛石砂輪的一端逐漸減小。

4.根據權利要求1所述的刀具，其特征在于，所述金剛石砂輪設有散熱孔。

5.根據權利要求4所述的刀具，其特征在于，所述散熱孔為多個，多個散熱孔沿所述金剛石砂輪的周向間隔設置。

6.根據權利要求4所述的刀具，其特征在于，所述散熱孔為多個，多個所述散熱孔沿所述金剛石砂輪的徑向間隔設置。

7.根據權利要求4至6任一項所述的刀具，其特征在于，所述散熱孔包括圓形、橢圓形、環形、多邊形、異型。

8.一種加工系統，其特征在于，包括如權利要求1至7任一項所述的刀具，還包括機床，所述機床用于夾持目標工件，所述刀具沿進給方向?qū)δ繕?biāo)工件進行加工。

9.一種復合材料的加工方法，其特征在于，基于如權利要求8所述的加工系統加工目標工件；所述復合材料的加工方法包括：

10.根據權利要求9所述的復合材料的加工方法，其特征在于，啟動振動模塊，使金剛石砂輪在高頻振動下沿凹槽的預設路徑進行加工，包括：

技術總結
本發明涉及復合材料加工技術領域，提供一種刀具、加工系統及復合材料的加工方法。刀具包括刀柄、金剛石砂輪和振動模塊，刀柄與金剛石砂輪連接，振動模塊與刀柄連接，用于驅動刀柄帶動金剛石砂輪沿刀柄的軸線來回振動。本發明中的振動模塊通過刀柄與金剛石砂輪連接，采用振動模塊輔助金剛石砂輪對工件進行加工，在金剛石砂輪對目標工件進行加工的過程中，振動模塊驅動刀柄帶動金剛石砂輪沿刀柄的周向來回振動，使刀具與目標工件之間的基礎變?yōu)殚g歇性接觸，減少了切削力的持續作用，從而抑制目標工件在加工過程中產生的毛刺，提高表面質量。

技術研發人員：袁松梅,趙鵬程,徐煒瑋
受保護的技術使用者：北京航空航天大學
技術研發日：
技術公布日：2025/4/28
