本發明屬于金屬輥壓成形，具體為一種增材制造筒形件表面齒形輥壓強韌化設備和工藝。

背景技術：

1、航空航天是高端裝備制造業發展的重點方向，航空發動機整體環和航天火箭艙段是航空航天領域中的核心部件，它們?cè)诮Y(jié)構和服役性能上有著嚴格的要求。這些部件的結構特點通常表現為大尺寸、復雜幾何形狀，并且常常需要承受極端的機械載荷、溫度波動和振動等環境。服役要求包括表面強度的提升、抗疲勞性和耐腐蝕性等。為了滿足這些性能要求，部件的表面通常需要經過強化處理，組織結構則需要通過合適的熱處理或塑性加工技術來優化，以確保部件在長期使用中的可靠性和穩定性。大規格整體精密構件若采用傳統長制程工藝，因其相變和熱/力耦合等作用引發殘余應力演化和尺寸失控問題，導致形性劣化。相比之下，增材制造技術具有顯著優勢，特別是在面對復雜形狀和大尺寸精密部件時。

2、但激光增材制造出的工件通常無法直接使用，主要是因?yàn)槠浔韺咏M織和微觀結構難以完全滿足嚴格的服役要求。首先，增材制造過程中容易在表面形成粗糙的熔道紋理和微小缺陷，這些缺陷在循環應力作用下容易成為疲勞裂紋的起點，顯著降低疲勞壽命。其次，增材制造件的微觀組織存在非均勻性，表層晶?？赡茌^細但脆性較高，內部則可能存在粗大的柱狀晶或織構分布，導致性能梯度不理想。而火箭艙段等部件通常要求表層強韌、內部富韌性，這需要通過特殊的強韌化工藝形成合理的性能梯度。針對通過增材制造出的大尺寸復雜件，傳統的強韌化工藝（如熱處理、冷加工或機械加工）在實施其梯度強韌化時面臨顯著挑戰，尤其是在不破壞一次性成型結構的前提下。熱處理工藝可能引起增材制造件的變形和應力重新分布，破壞其精度和微觀組織。傳統的機械加工方法也難以在復雜幾何形狀上均勻地實現塑性變形，且過度加工可能導致表面缺陷或晶粒結構變化，從而影響材料的整體性能。但梯度強韌化對火箭等高負載結構至關重要。通過在筒形件內外表面實現梯度強化，可以在表層細化晶粒提高強度和耐疲勞性，而內部保持較粗晶粒以保證韌性。這種結構優化能夠有效應對極端環境中的溫度變化、機械載荷和動態沖擊，提升部件的可靠性和使用壽命。對于某火箭艙段件，其在服役環境中需兼具高強度、抗疲勞性和輕量化，采用梯度強化設計是一種有效的性能提升方式。

3、目前金屬表面形變強化技術常見的有噴丸強化和表面輥壓技術。噴丸強化的形變硬化層較薄，一般為0.15?~?1.5mm，雖能適應復雜形狀表面但主要適合抗疲勞性能為主的需求。而對改性層厚度有較大的需求的多用表面輥壓技術，即在一定壓力作用下，滾球或輥軸對被加工零件表面進行輥壓或擠壓，使其發生塑性變形，形成強化層的工藝過程。目前對輥壓工具進行簡單改進或更換可進行有限的組織調控，但同樣具有表面輥壓技術的局限性，僅適用于一些形狀簡單的平板類零件和溝槽類零件等，對形狀復雜的零件表面無法應用，如增材制造一體成型的筒形件等。基于較厚的梯度組織硬化需求，傳統強韌化輥壓時需要較大的輥壓力以獲得更大厚度的變形層，但過大的輥壓力會使金屬表面產生了不均勻的變形，從而導致表面缺陷的產生。不同的金屬材料也具有不同的硬度和組織結構，特別是對于較硬的金屬或表面硬度不夠均勻地增材制造構件，這一現象會更加明顯。

技術實現思路

1、為解決上述問題，本發明專利提供了一種增材制造筒形件表面齒形輥壓強韌化設備和工藝，采用創新性的工藝和設備設計方案，通過對筒壁內外表面進行齒形碾壓和壓平工藝，使表層材料經歷塑性變形，累積塑性應變，從而形成具有梯度組織的結構。在該工藝中，筒形件由底部模具固定并以中心軸旋轉。加工設備的核心部件包括四個斜齒輥輪和圓柱輥體，分別成對地分布在筒形件兩端的內外表面。采用斜齒輥輪連續輥壓可以使筒壁受力具有更好的連續性，且兩對斜齒輥輪旋向相反，通過徑向與軸向同步進給運動，能夠在內外壁表面形成具有雙螺旋形狀的強化路徑，從而形成與傳統波浪狀不同的十字形齒印，這種齒印能夠在一個道次內提供更多的累積塑性應變，同時在輥平時需要的進給深度更低，從而有效減輕壁厚減薄，過度拔長的形變?nèi)秉c(diǎn)。且通過這種路徑設計，不僅可以全覆蓋筒壁的整個表面，還能夠在不破壞筒形件宏觀結構的前提下，逐步強化表面層和內層，實現梯度組織的定向控制。

2、不同于傳統的表面形變強化，梯度強化需要更深的進給量，為避免二次加工缺陷同時提高強韌化效果，本發明同時提出了結合二維超聲振動的齒形類輥壓強韌化工藝。二維超聲振動分別設置為斜齒輥輪的嚙合方向和垂直嚙合方向，二維振動軌跡為橢圓平面，其長軸與嚙合方向一致，振動平面與斜齒輥輪相切。通過對兩個激勵方向上的振幅和相位進行控制，實現兩個方向的組合，可增大剪切角，更有效地幫助在斜齒壓印方向的優化變形。輥平輪采用簡易的徑向加切向的二維振動，有助于促進應力傳遞，緩解筒壁過度拔長和失穩，保證強化后的尺寸穩定。

3、為解決上述技術問題，本發明采用的一個技術方案是：

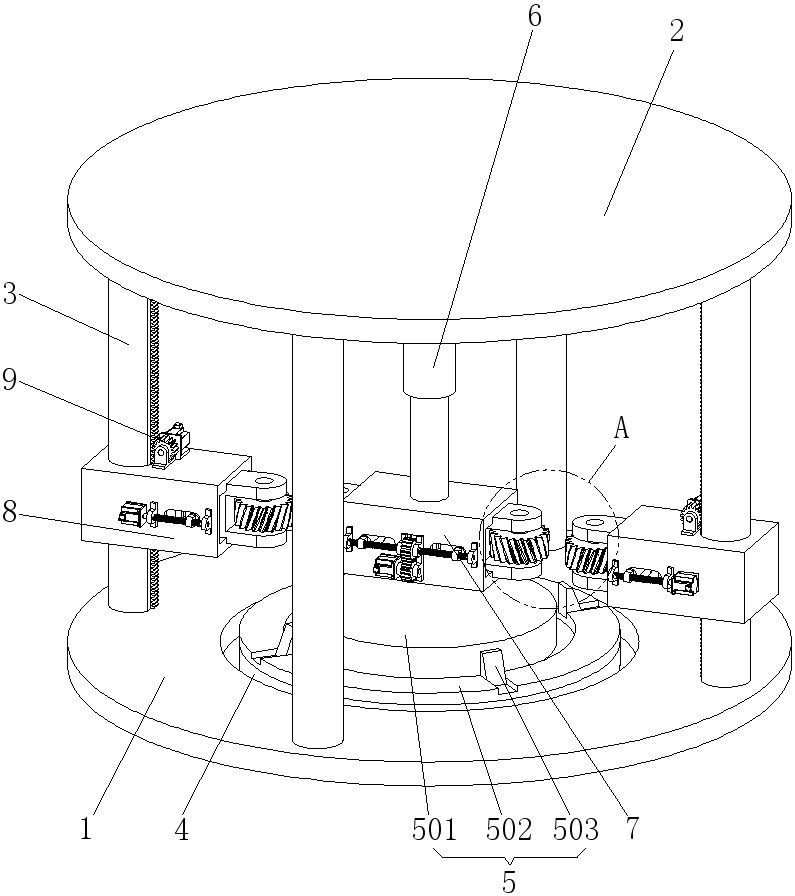

4、一種增材制造筒形件表面齒形輥壓強韌化設備，包括下模座、位于下模座上方的上模座和固定設置于下模座和上模座之間的多個導向立柱，下模座內設置旋轉底座，旋轉底座上設置定位組件，上模座的底面設置第一垂向定位機構，第一垂向定位機構的底部定位端固定連接有內壁超聲輥輪裝置，內壁超聲輥輪裝置包括內壁徑向槽座、對稱地滑動設置于內壁徑向槽座兩端內的內壁輥輪座、轉動設置于內壁輥輪座外端部且軸線垂直設置的內壁輥輪；

5、內壁超聲輥輪裝置的兩端側對稱地設置有兩組外壁超聲輥輪裝置，每組外壁超聲輥輪裝置均包括外壁徑向槽座、滑動設置于外壁徑向槽座內的外壁輥輪座、轉動設置于外壁輥輪座的端部且與內壁輥輪相對組配設置的外壁輥輪，外壁超聲輥輪裝置通過第二垂向定位機構與對應側的導向立柱傳動連接，內壁輥輪和外壁輥輪均為斜齒圓柱齒輪且螺旋方向相反或均為圓柱輥體；

6、內壁徑向槽座和外壁徑向槽座上還分別設置有超聲振動裝置。

7、進一步的，所述內壁超聲輥輪裝置還包括固定設置于內壁徑向槽座外壁上的水平雙向定位機構，兩個內壁輥輪座分別固定連接于水平雙向定位機構的兩側定位輸出端，兩個內壁輥輪座同步相向或相背移動。

8、進一步的，所述水平雙向定位機構包括固定設置的第一驅動電機、水平轉動設置的雙向螺桿、分別螺紋連接于雙向螺桿兩端的第一螺母塊，第一螺母塊的一端貫穿內壁徑向槽座并與內壁輥輪座固定連接，第一驅動電機的輸出軸端與雙向螺桿的中部通過齒輪副傳動連接。

9、進一步的，所述內壁徑向槽座的上、下壁的內表面上分別開設有第一徑向?qū)虿?，?nèi)壁輥輪座的上、下端分別滑動嵌設于第一徑向?qū)虿蹆?nèi)。

10、進一步的，所述外壁超聲輥輪裝置還包括固定設置于外壁徑向槽座外壁上的水平定位機構，水平定位機構包括固定設置的第二驅動電機、轉動設置的螺桿、螺紋連接于螺桿上的第二螺母塊，第二螺母塊的一端貫穿外壁徑向槽座并與外壁輥輪座固定連接，第二驅動電機的輸出軸端與螺桿的一端傳動連接。

11、進一步的，所述外壁徑向槽座的上、下壁的內表面上分別開設有第二徑向?qū)虿郏獗谳佪喿纳?、下端分別滑動嵌設于第二徑向?qū)虿蹆?nèi)。

12、進一步的，所述超聲振動裝置包括兩組超聲振動器，分別設置于內壁輥輪座遠離內壁輥輪/外壁輥輪座遠離外壁輥輪的一側垂直側面上以及與之相鄰的垂直側面上。

13、進一步的，所述內壁輥輪和外壁輥輪的軸線位于同一垂直平面內，且旋轉底座的轉軸位于該垂直平面內。

14、還提供了一種增材制造筒形件表面齒形輥壓強韌化工藝，包括以下步驟：

15、s1、將筒形件通過定位組件固定在旋轉底座上；

16、s2、內壁輥輪和外壁輥輪采用斜齒圓柱齒輪，內壁輥輪和外壁輥輪初始定位至最低位置，對內壁輥輪和外壁輥輪進行初始位置調整，使各個輥輪與筒壁的徑向距離均相同；

17、s3、設置工件轉速、輥輪徑向進給和軸向進給參數以及超聲振動參數；

18、s4、啟動超聲振動裝置，兩組內壁輥輪和外壁輥輪以預設的進給速度同步地朝筒壁徑向進給至預設距離，使內壁輥輪咬入內側筒壁、外壁輥輪咬入外側筒壁；

19、s5、旋轉底座驅動筒形件以預設轉動勻速轉動，至預設時間后，筒形件旋轉一周，各個輥輪同步地以預設的單個輥輪軸向?qū)挾容S向向上勻速進給，直至各個輥輪的頂端超過筒形件最上端后完成最后一次輥壓并徑向復位，設備暫停；

20、s6、各個輥輪更換為同等直徑的圓柱輥體并定位至最低位置，重復步驟s4至步驟s5，完成筒形件筒壁的輥平；

21、s7、以預設的縮減量逐步減少各個輥輪咬入壁厚的徑向進給距離，重復步驟s3至步驟6至預設的次數，完成筒壁的梯度組織強韌化；

22、s8、取下筒形件，進行熱處理優化和表面修復。

23、進一步的，圓柱輥體的徑向進給距離小于同道次中斜齒圓柱齒輪的徑向進給距離。

24、與現有技術相比較，本發明的有益效果如下：

25、1、本發明針對一次性增材制造的筒形件實現梯度組織強韌化，提出利用齒形輥壓與輥平對增材制造的筒形件進行梯度組織強韌化的工藝，以及針對增材制造的筒形件一體成型工藝特性設計出的整體工藝設備，在不改變工件結構的情況下，可高效、高質量、高自由度地實現對整個內外壁組織和性能的梯度強韌化，解決了對已經成型的筒形件在不改變其結構的基礎上難以實現深層組織改性的問題，設備整體結構實現創新。

26、2、本發明的輥輪裝置采用二維超聲振動輔助，通過超聲振動降低加工力、改善表面質量、增強材料變形能力、減小殘余應力、提高加工效率，解決了大進給量時深層組織改性帶來的表面缺陷、材料流動性不足、輥輪易磨損、效率低等一系列問題，有效實現了減小材料的屈服強度、減小流動應力、緩解局部應力集中、優化表層和近表層的微觀結構、促進表面更均勻的塑性變形等效果，形成了更均勻、細化的晶粒結構，提高了表面強度和抗疲勞性，同時降低產生裂紋等缺陷的風險。

27、3、本發明采用斜齒輥輪進行輥壓強化，在螺形線進給時，可以局部漸進咬入，使咬合更加充分，輥輪轉動更加平穩；且對于斜齒結構，前一齒咬和還未結束時，后一齒已經開始咬入，使得咬合更加充分、連續和漸進，相比傳統齒形輥壓，實現了更平穩的輥輪進給和轉動以及更穩定的輥壓力，使得輥壓力更加均勻，輥壓過程更加穩定。

28、4、本發明采用對稱雙斜齒輥輪，可在一道次內實現兩次壓齒，其雙螺旋交叉軌跡及相互垂直的十字齒印使得輥齒效率更高，能更加有效累計塑性應變的同時減小齒印深度，從而緩解輥平時筒壁的過度減薄與拔長。

29、5、本發明采用多道次輥齒與輥平工藝，且每道次輥輪對筒壁的進給量逐漸減小，可緩解大進給量導致的裂紋萌生和應力集中等表面缺陷問題，同時使得組織的梯度變化更加顯著。
