本發明涉及無檔錨鏈表面打磨清潔，具體涉及一種錨鏈打磨裝置。

背景技術：

1、錨鏈是連接船體與錨的鋼質鏈條。錨鏈的作用主要是：連接錨與船，向船體傳遞錨的抓駐力；在錨泊時，因拋出的錨鏈有一定的重量，可在水中對船舶所受到的風流等外力起一定的緩沖作用；平臥水底部分的錨鏈對錨的作用力保持水平，有利于錨的可靠抓底。同時這部分錨鏈因受到泥土的阻滯作用，還能提供一部分錨泊力。

2、錨鏈在使用過程中，因表面長時間受海水或江水浸泡和污泥的包裹，使得錨鏈表面腐蝕嚴重，所以在修船時需要將錨鏈表面清潔除銹處理，將表面的銹蝕和污泥全部清除掉，露出金屬本體，然后再涂上油漆進行防腐。

3、現有部分錨鏈的外側清潔除銹會使用清潔設備處理，錨鏈內側通常人工進行清潔除銹。以無檔錨鏈為例，鏈徑為50mm的錨鏈，理論重量為50kg/m。根據不同體積的船只，錨鏈的長度平均6節左右。由此可知，錨鏈的長度已經超過100m，人工對錨鏈內側進行清潔除銹的工作難度和工作量都非常巨大。

技術實現思路

1、針對上述不足，本發明提供一種錨鏈打磨裝置，該裝置能對錨鏈內側進行較大程度的打磨清潔除銹，能夠大幅度的減少人工的工作難度和工作量。

2、本發明保護一種錨鏈打磨裝置，該裝置包括第一置物臺、清潔組件和第二置物臺，所述第一置物臺在豎直方向的高度高于所述第二置物臺在豎直方向的高度，所述清潔組件傾斜設置，所述清潔組件的入口靠近所述第一置物臺，所述清潔組件的出口靠近所述第二置物臺；

3、待清潔除銹的錨鏈從所述清潔組件的入口放入，從所述清潔組件的出口排出，所述錨鏈與拉力設備相連，使錨鏈能夠移動；

4、所述清潔組件內設有多個限位件和至少1個清潔件；

5、所述限位件能限定所述錨鏈的通過角度，使所述錨鏈以特定的姿態穿過所述限位件；

6、所述錨鏈上設有多個鏈環，所述清潔件能伸入所述鏈環內側進行打磨清潔除銹。

7、進一步地，所述第一置物臺包括臺板和設置在所述臺板上的傾斜凹槽；

8、所述傾斜凹槽的內表面和所述限位件上均設有減速件，所述減速件的摩擦系數在0.3以上，所述減速件能對所述錨鏈接觸摩擦減速。

9、進一步地，所述減速件的材質為橡膠、聚氨酯和陶瓷中的一種。

10、進一步地，相鄰所述限位件之間具有偏轉角度，使所述錨鏈通過所述限位件后，所述錨鏈會繞自身軸線偏轉。

11、進一步地，所述限位件包括限位環，所述限位環上設有通過孔和導向件，使所述錨鏈能通過所述導向件導向，順利通過所述通過孔。

12、進一步地，所述限位環包括圓盤狀的板體，所述板體一面的中心設有十字狀的凹槽，所述凹槽的底面為弧形面；

13、所述凹槽的中心設有十字狀的中心孔，所述通過孔為所述中心孔；

14、所述凹槽的寬度大于所述中心孔的寬度，所述中心孔與所述凹槽的邊緣之間形成導向面，所述導向件為所述導向面。

15、進一步地，還包括多個噴出件，所述噴出件設置在所述限位環上，所述噴出件能噴出液體或顆粒固體作用在所述鏈環的內側上。

16、進一步地，所述噴出件包括至少一個直角塊，每個所述直角塊靠近所述通過孔的中點，每個所述直角塊上設有兩個噴出孔，兩個所述噴出孔的開孔方向相互垂直。

17、進一步地，所述清潔組件包括圓管，所述圓管的管壁向外凹陷形成容納盒，所述容納盒至少為一個，用于容納所述清潔件；所述清潔件包括打磨刷，所述打磨刷的一端鉸接在所述容納盒的內壁上，所述打磨刷的另一端能自動靠近所述圓管的軸線，伸入所述鏈環內側打磨。

18、進一步地，所述打磨刷包括打磨桿，所述打磨桿的一端鉸接在所述容納盒的內壁上，所述打磨桿的另一端與柔性的打磨頭相連，所述打磨桿的側壁通過彈簧與容納盒的底壁相連，所述打磨桿背離所述彈簧的側壁上設有凸出桿；

19、所述圓管的底側設有回收盒和空氣壓縮機。

20、有益效果：本發明通過設置第一置物臺和第二置物臺，能將錨鏈放置在第一置物臺上，第一置物臺用于承載未清潔錨鏈的主要重量，第二置物臺用于承載清潔后的錨鏈。清潔作業時，僅將需要清潔除銹段放入清潔組件內進行處理，這樣既便于控制錨鏈在清潔組件內的移動速度，又防止錨鏈的主要重量壓在清潔組件上，損壞清潔組件。

21、本發明通過設置清潔件，清潔件具有打磨功能，能夠對錨鏈打磨清潔除銹。本發明通過設置限位件，能限定清潔除銹段的錨鏈的通過角度，使錨鏈以相同的姿態穿過限位件，便于使清潔件伸入鏈環內側進行打磨清潔除銹。

22、本發明通過設置傾斜的清潔組件，相對于豎直設置的清潔組件，進入清潔組件的錨鏈能在重力的作用下緩慢移動，便于通過拉力設備控制錨鏈在清潔組件內的移動速度，這樣具有兩個作用，第一個作用是能使清潔件伸入鏈環內部充分的打磨清潔除銹；第二個作用是能使錨鏈更精確的穿過限位件，實現通過姿態的轉換。

技術特征：

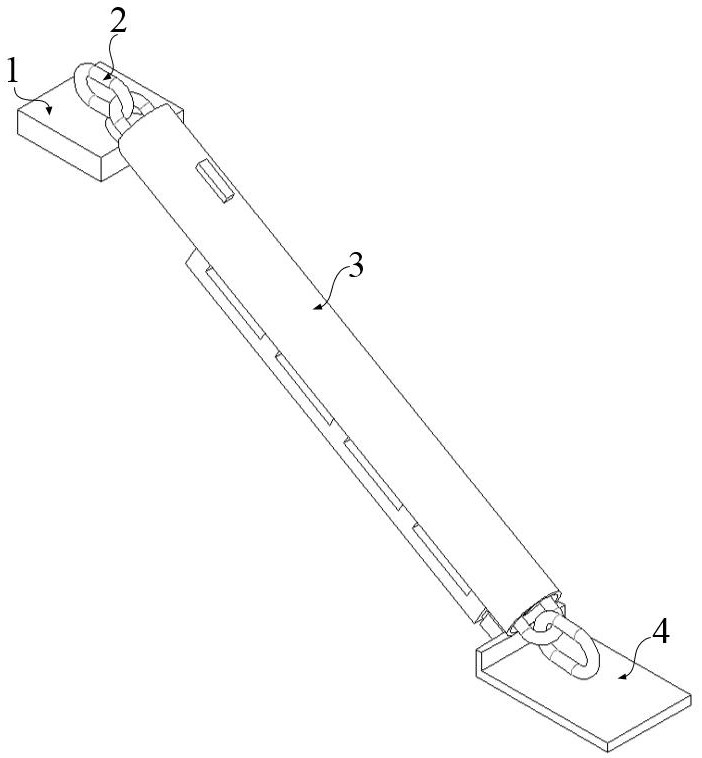

1.一種錨鏈打磨裝置，其特征在于，包括第一置物臺（1）、清潔組件（3）和第二置物臺（4），所述第一置物臺（1）在豎直方向的高度高于所述第二置物臺（4）在豎直方向的高度，所述清潔組件（3）傾斜設置，所述清潔組件（3）的入口靠近所述第一置物臺（1），所述清潔組件（3）的出口靠近所述第二置物臺（4）；

2.根據權利要求1所述的錨鏈打磨裝置，其特征在于，所述第一置物臺（1）包括臺板（11）和設置在所述臺板（11）上的傾斜凹槽（12）；

3.根據權利要求2所述的錨鏈打磨裝置，其特征在于，所述減速件的材質為橡膠、聚氨酯和陶瓷中的一種。

4.根據權利要求1所述的錨鏈打磨裝置，其特征在于，相鄰所述限位件之間具有偏轉角度，使所述錨鏈（2）通過所述限位件后，所述錨鏈（2）會繞自身軸線偏轉。

5.根據權利要求1所述的錨鏈打磨裝置，其特征在于，所述限位件包括限位環（33），所述限位環（33）上設有通過孔和導向件，使所述錨鏈（2）能通過所述導向件導向，順利通過所述通過孔。

6.根據權利要求5所述的錨鏈打磨裝置，其特征在于，所述限位環（33）包括圓盤狀的板體（331），所述板體（331）一面的中心設有十字狀的凹槽，所述凹槽的底面為弧形面；

7.根據權利要求5所述的錨鏈打磨裝置，其特征在于，還包括多個噴出件，所述噴出件設置在所述限位環（33）上，所述噴出件能噴出液體或顆粒固體作用在所述鏈環的內側上。

8.根據權利要求7所述的錨鏈打磨裝置，其特征在于，所述噴出件包括至少一個直角塊（334），每個所述直角塊（334）靠近所述通過孔的中點，每個所述直角塊（334）上設有兩個噴出孔（335），兩個所述噴出孔（335）的開孔方向相互垂直。

9.根據權利要求1所述的錨鏈打磨裝置，其特征在于，所述清潔組件（3）包括圓管（31），所述圓管（31）的管壁向外凹陷形成容納盒（32），所述容納盒（32）至少為一個，用于容納所述清潔件；所述清潔件包括打磨刷（34），所述打磨刷（34）的一端鉸接在所述容納盒（32）的內壁上，所述打磨刷（34）的另一端能自動靠近所述圓管（31）的軸線，伸入所述鏈環內側打磨。

10.根據權利要求9所述的錨鏈打磨裝置，其特征在于，所述打磨刷（34）包括打磨桿（341），所述打磨桿（341）的一端鉸接在所述容納盒（32）的內壁上，所述打磨桿（341）的另一端與柔性的打磨頭（343）相連，所述打磨桿（341）的側壁通過彈簧（344）與容納盒（32）的底壁相連，所述打磨桿（341）背離所述彈簧（344）的側壁上設有凸出桿（342）；

技術總結
本發明公開了一種錨鏈打磨裝置，屬于無檔錨鏈表面打磨清潔技術領域。本發明包括第一置物臺、清潔組件和第二置物臺，第一置物臺在豎直方向的高度高于第二置物臺在豎直方向的高度，清潔組件傾斜設置，清潔組件的入口靠近第一置物臺，清潔組件的出口靠近第二置物臺。待清潔除銹的錨鏈從清潔組件的入口放入，從清潔組件的出口排出，錨鏈與拉力設備相連，使錨鏈能夠移動。清潔組件內設有多個限位件和至少1個清潔件。限位件能限定錨鏈的通過角度，使錨鏈以特定的姿態穿過限位件。錨鏈上設有多個鏈環，清潔件能伸入鏈環內側進行打磨清潔除銹。本發明通過設置清潔件，清潔件具有打磨功能，能夠對錨鏈打磨清潔除銹。

技術研發人員：蘇陽,畢相圓,閻弘靜
受保護的技術使用者：大連鑫安順船舶修造有限公司
技術研發日：
技術公布日：2025/4/28
