本申請涉及活性炭生產設備的，更具體地說，涉及一種活性炭活化冷卻裝置。

背景技術：

1、活性炭是一種經過加工處理的無定形碳，其具有很好的吸附作用，能夠吸附氣味分子或其他小顆粒物體，活性炭生產過程中，需要使用冷卻裝置對其進行冷卻，而目前所使用的冷卻裝置的冷卻不均勻且冷卻效果不是很好，活性炭冷卻不均勻會使活性炭的孔隙結構受到破壞，導致生產處的活性炭吸附效果差，此外，現有的活性炭冷卻裝置存在冷卻效率低的問題，會對整個生產流程的效率產生影響。

技術實現思路

1、本實用新型提供一種活性炭活化冷卻裝置，通過在冷卻爐內設置中心冷卻管和盤管保證冷卻爐內的活性炭冷卻均勻，解決了冷卻裝置的冷卻不均勻且冷卻效果不是很好的問題，在冷卻爐內壁設置螺旋葉片，解決了活性炭冷卻裝置存在冷卻效率低的問題。

2、本實用新型是通過下述技術方案實現的。

3、一種活性炭活化冷卻裝置，包括：冷卻爐，冷卻爐的兩端分別設置有進料口和出料口，冷卻爐上設置有出料孔，出料口與冷卻爐轉動連接，冷卻爐內設有冷卻裝置；所述冷卻裝置包括：中心水冷管，中心水冷管設置在冷卻爐的中心，中心水冷管上固定連接有補水口，補水口通過軸承與出料口連接，中心水冷管上連接有盤管，盤管設置在冷卻爐的夾層內，補水口與進水管連通。

4、活性炭從進料口中進入，中心水冷管與盤管通過補水口就行加冷水，盤管用于冷卻爐體內壁上的活性炭，中心水冷管用于冷卻在冷卻爐中心處的活性炭，中心水冷管減少爐體中心和爐壁的溫度差，使在爐體內的活性炭冷卻均勻，提高冷卻效果。

5、在進一步的技術方案中，為了提高冷卻效果，冷卻爐上固定設置有軌道，軌道與轉輥轉動連接；進料口與冷卻爐通過軸承連接，補水口通過旋轉接頭與進水管連接。

6、在水冷的同時，轉輥帶動冷卻爐轉動，進而使?fàn)t體內的活性炭冷卻均勻，進料口與冷卻爐通過軸承連接為了在冷卻爐轉動的同時不影響進料，補水口通過旋轉接頭與進水管連接為在冷卻爐轉動的同時便于向中心水冷管和盤管的加入冷水，在中心水冷管和盤管的作用下，冷卻爐轉動提高冷卻效果，使?fàn)t體內活性炭冷卻均勻。

7、進一步地，為了加快活性炭冷卻效率，進料口處設置有下料框，下料框與冷卻爐固定連接，中心水冷管的一端固定在下料框上，下料框呈中空圓形其弧面上設置有若干個下料孔。

8、活性炭通過進料口進入下料框，下料框與冷卻爐同時轉動，在下料框旋轉的過程中活性炭從下料孔中掉入分散在冷卻爐的內壁上，通過下料框?qū)⒒钚蕴糠稚⒃诶鋮s爐內，進而加快活性炭冷卻效率。

9、進一步地，為了加快冷卻爐的冷卻效率，冷卻爐的內壁上設置有螺旋葉片。

10、在冷卻的過程中，螺旋葉片和冷卻爐同時旋轉，使活性炭在冷卻的同時進行運輸，減少冷卻段所需要的時間，提高冷卻效率。

11、進一步地，為了便于將中心水冷管和盤管內的水排出，盤管上設有出水口。

12、本實用新型的技術效果在于：

13、本申請通過在冷卻爐內設置中心冷卻管和盤管保證冷卻爐內的活性炭冷卻均勻，中心水冷管減少爐體中心的溫度和爐壁的溫度差，使在爐體內的活性炭冷卻均勻，提高冷卻效果，轉輥帶動冷卻爐旋轉進一步提高冷卻效果；在冷卻爐內壁設置螺旋葉片，使活性炭在冷卻的同時進行運輸，減少冷卻段所需要的時間，提高冷卻效率。

技術特征：

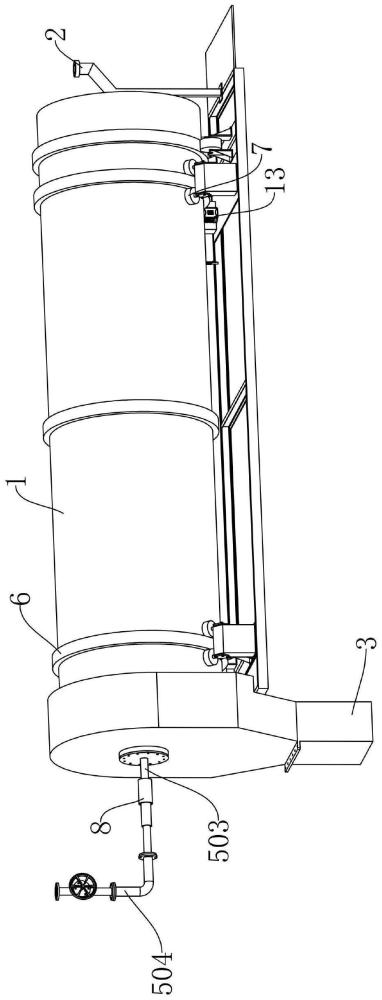

1.一種活性炭活化冷卻裝置，其特征在于，包括：冷卻爐(1)，冷卻爐(1)的兩端分別設置有進料口(2)和出料口(3)，冷卻爐(1)上設置有出料孔(4)，出料口(3)與冷卻爐(1)轉動連接，冷卻爐(1)內設有冷卻裝置(5)；所述冷卻裝置(5)包括：中心水冷管(501)，中心水冷管(501)設置在冷卻爐(1)的中心，中心水冷管(501)上固定連接有補水口(503)，補水口(503)通過軸承與出料口(3)連接，中心水冷管(501)上連接有盤管(502)，盤管(502)設置在冷卻爐(1)的夾層內，補水口(503)與進水管(504)連通。

2.根據權利要求1所述的一種活性炭活化冷卻裝置，其特征在于，所述冷卻爐(1)上固定設置有軌道(6)，軌道(6)與轉輥(7)轉動連接；進料口(2)與冷卻爐(1)通過軸承連接，補水口(503)通過旋轉接頭(8)與進水管(504)連接。

3.根據權利要求1所述的一種活性炭活化冷卻裝置，其特征在于，所述進料口(2)處設置有下料框(9)，下料框(9)與冷卻爐(1)固定連接，中心水冷管(501)的一端固定在下料框(9)上，下料框(9)呈中空圓形其弧面上設置有若干個下料孔(10)。

4.根據權利要求1所述的一種活性炭活化冷卻裝置，其特征在于，所述冷卻爐(1)的內壁上設置有螺旋葉片(11)。

5.根據權利要求1所述的一種活性炭活化冷卻裝置，其特征在于，所述盤管(502)上設有出水口(12)。

技術總結
本技術提供了一種活性炭活化冷卻裝置，包括：冷卻爐，冷卻爐的兩端分別設置有進料口和出料口，冷卻爐上設置有出料孔，出料口與冷卻爐轉動連接，冷卻爐內設有冷卻裝置；所述冷卻裝置包括：中心水冷管，中心水冷管設置在冷卻爐的中心，中心水冷管上固定連接有補水口，補水口通過軸承與出料口連接，中心水冷管上連接有盤管，盤管設置在冷卻爐的夾層內，補水口與進水管連通。本技術通過在冷卻爐內設置中心冷卻管和盤管保證冷卻爐內的活性炭冷卻均勻，解決了冷卻裝置的冷卻不均勻且冷卻效果不是很好的問題，在冷卻爐內壁設置螺旋葉片，解決了活性炭冷卻裝置存在冷卻效率低的問題。

技術研發人員：周賢,王志成,胡波
受保護的技術使用者：寧夏東潤新材料有限公司
技術研發日：20240312
技術公布日：2025/3/20
