本技術屬于玻璃加工領域,具體涉及一種柱狀玻璃鋼化裝置及鋼化設備。
背景技術:
1、常規的輥道式鋼化設備通常是在玻璃的上下兩側設置彎吹風機構,上、下彎吹風機構可以上下升降以遠離或靠近玻璃表面,可以實現對如圖15所示的大開口的圓柱彎玻璃進行吹風冷卻,但是還沒有專門的鋼化設備可以兼顧對如圖16所示的小開口柱狀玻璃的內表面進行吹風鋼化,特別對大尺寸的小開口的柱狀玻璃的吹風鋼化。
技術實現思路
1、本實用新型的目的是提供一種柱狀玻璃鋼化裝置及鋼化設備,以解決大尺寸小開口的柱狀玻璃難以鋼化的問題,提高柱狀玻璃的鋼化質量和生產效率。

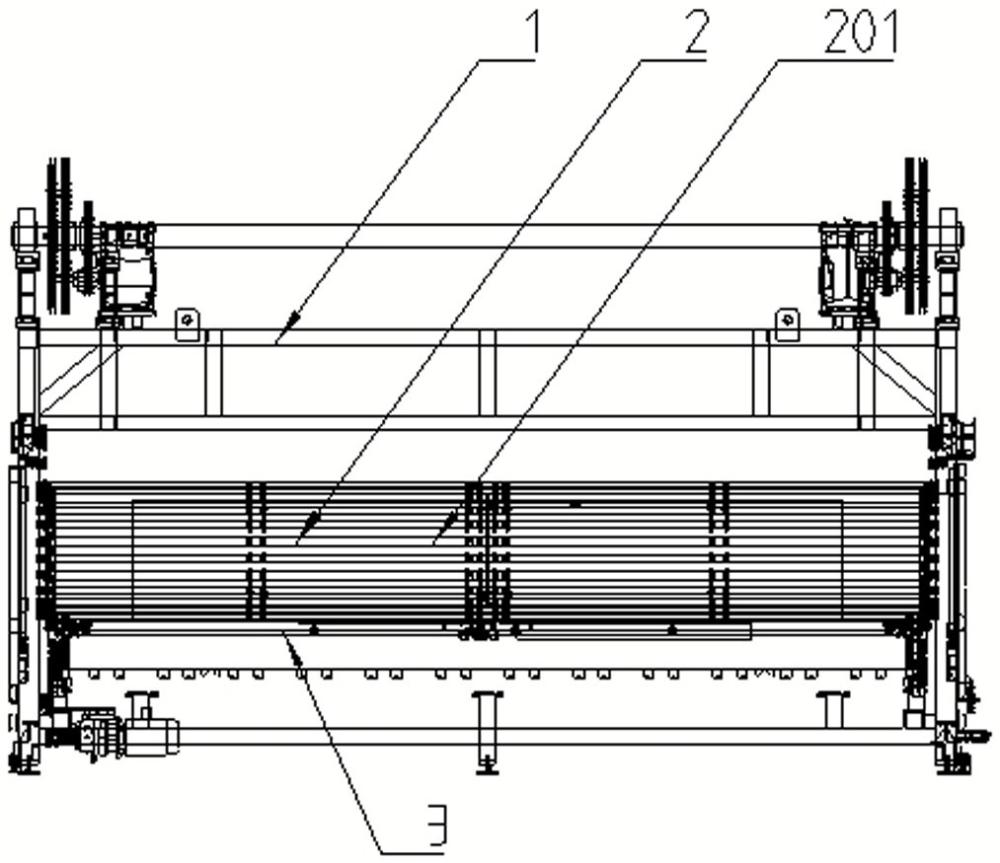

2、為了實現上述目的,本實用新型所采用的技術方案是:一種柱狀玻璃鋼化裝置,包括分別對柱狀玻璃內、外表面吹風的內吹風機構和外吹風機構;所述內吹風機構包括柱狀風柵,柱狀風柵的進風口設置在其母線方向的外端,柱狀風柵的內部沿母線方向設置有若干個冷風通道,柱狀風柵上設置有多個與冷風通道連通的吹風口,多個吹風口組成柱狀吹風面。
3、其有益效果是:本實用新型的鋼化裝置可以實現圓心角大于180°的小開口的的柱狀玻璃內外表面的吹風鋼化,并兼顧對圓心角小于等于180°的大開口的柱狀玻璃的吹風鋼化;此外,通過對內吹風機構的進風口、冷風通道和柱狀吹風面的設計優化,實現讓冷卻風進風和出風更加順暢,對柱狀玻璃內表面的吹風更加均勻、更加穩定,玻璃鋼化效果更好,設備耐用性更好。
4、進一步的,柱狀風柵為圓筒、圓心角為α的半圓筒、橢圓筒或或圓心角為α的半橢圓筒,180°<α<360°。
5、其有益效果:提出了更具體、更實用的柱狀風柵結構,實施性更強,設置更加方便,柱狀風柵的多樣化結構可以使得客戶根據目標玻璃形狀和實際情況加以選擇。
6、進一步的,所述柱狀吹風面的圓心角大于180°。
7、其有益效果:優選的,柱狀吹風面的圓心角大于180°,在對圓心角大于180°的柱狀玻璃吹風鋼化時,效果更好。
8、進一步的,所述內吹風機構還包括滾動組件,滾動組件設置在柱狀風柵的外側,由滾動組件擬合成與柱狀吹風面同心的滾動柱面。
9、其有益效果:滾動組件可以實現玻璃在內吹風機構上繞滾動組件旋轉擺動受風,玻璃鋼化效果更好,此外,還可以起到成型的作用。
10、進一步的,所述滾動組件包括多個沿所述柱狀風柵圓周方向間隔布置的輥道,且輥道長度方向與柱狀風柵的母線方向平行;或者所述滾動組件包括多個布置在柱狀風柵上的輥輪,且輥輪的母線方向與柱狀風柵的母線方向平行。
11、其有益效果:優選的滾動組件的結構和布置方式,結構更加耐用。
12、進一步的,所述滾動組件包括多個沿柱狀風柵母線方向間隔設置的軟軸輥道,軟軸輥道沿所述柱狀風柵的圓周方向繞設,所述柱狀風柵的母線方向與玻璃的輸送方向平行。
13、其有益效果:提供了另外一種輥組件的結構和布置,選擇更加靈活;
14、進一步的,所述柱狀風柵為一體結構,柱狀風柵的內部沿母線方向設置有冷風通道。
15、其有益效果:一體式結構穩固性好,更加耐用。
16、進一步的,所述柱狀風柵包括多個內吹風單元,內吹風單元為筒體結構,內吹風單元的內部沿母線方向設置有冷風通道,內吹風單元上設置多個吹風口,多個內吹風單元的吹風口組成柱狀吹風面。
17、其有益效果:該結構的靈活性更好,同樣可以實現本實用新型的目的。
18、進一步的,還包括移動滑臺和風機,所述內吹風機構和風機設置在移動滑臺上,移動滑臺的滑動方向與柱狀玻璃的母線方向平行,風機的出風口和柱狀風柵的進風口連接。
19、其有益效果:移動滑臺可以實現內吹風機構的順利移動,并與玻璃脫離,結構穩定性好。
20、進一步的,所述內吹風機構設置有兩個,兩個內吹風機構分別設置在兩個所述的移動滑臺上,且兩個柱狀風柵同軸布置。
21、其有益效果:適用于吹風鋼化在母線方向上尺寸大的玻璃,避免一個內成型吹風機構因其重心偏移及玻璃重量較大而出現下垂變形,進而影響玻璃成型鋼化精度。
22、進一步的,所述柱狀風柵與一個升降機構連接,其中所述多個內吹風單元之間為可開合的活動連接;或者每個所述內吹風單元分別與一個升降機構連接。
23、其有益效果:可以實現柱狀風柵從柱狀玻璃的柱面開口處移出,選擇更多,方案有很強的實施性。
24、所述內吹風機構位于外吹風機構的上部;或者,所述內吹風機構位于外吹風機構的下部。
25、其有益效果:滿足正彎和反彎柱狀玻璃的吹風鋼化需求。
26、進一步的,所述外吹風機構包括變弧機構和多個吹風組件,吹風組件上設置有多個吹風口,變弧機構用于將多個吹風組件變弧、以形成由多個吹風組件的吹風口組成的柱狀吹風面。
27、其有益效果:提出了與內吹風機構搭配的外吹風機構的主要結構組成,該外吹風機構可以變弧形成與內吹風機構的柱狀吹風面的曲率相適配的柱狀吹風面,從而實現柱狀玻璃內外表面的吹風鋼化。
28、進一步的,所述吹風組件為風柵或者風盒;所述變弧機構為可提拉起弧的變弧機構或者頂升式變弧機構。
29、其有益效果:提供了外吹風機構不同結構的選擇,實施性更強。
30、進一步的,所述可提拉起弧的變弧機構包括兩個提拉端,每個提拉端通過鏈條鏈輪組件連接一個提拉電機,兩個提拉電機和對應連接的提拉端交叉設置。
31、其有益效果:提供了一種可以實現圓心角大于180°柱狀吹風面面的變弧機構設置。
32、進一步的,所述吹風口為吹風孔或者為設置在在吹風孔上的風嘴,當吹風口為設置在吹風孔上的風嘴時,所述柱狀吹風面由多個風嘴的出風口擬合而成。
33、其有益效果:提出吹風口的不同選擇,實施性更強。
34、本實用新型還提供一種柱狀玻璃鋼化設備,包括加熱爐和上述的柱狀玻璃鋼化裝置。
35、其有益效果:該鋼化設備可以實現玻璃的加熱、鋼化。
36、進一步的,所述內吹風機構為多個,多個內吹風機構分別形成不同設定曲率的柱形結構,可以根據目標玻璃半徑的不同進行更換。
37、其有益效果:可以減少設備投入,實現更多規格玻璃的鋼化。
1.一種柱狀玻璃鋼化裝置,包括分別對柱狀玻璃內、外表面吹風的內吹風機構和外吹風機構,其特征在于;所述內吹風機構包括柱狀風柵,柱狀風柵的進風口設置在其母線方向的外端,柱狀風柵的內部沿母線方向設置有若干個冷風通道,柱狀風柵上設置有多個與冷風通道連通的吹風口,多個吹風口組成柱狀吹風面。
2.根據權利要求1所述的一種柱狀玻璃鋼化裝置,其特征在于,柱狀風柵為柱狀筒體結構,柱狀筒體結構為圓柱筒、圓心角為α的半圓柱筒、橢圓柱筒或圓心角為α的半橢圓柱筒,180°<α<360°。
3.根據權利要求1所述的一種柱狀玻璃鋼化裝置,其特征在于,所述柱狀吹風面的圓心角大于180°。
4.根據權利要求1所述的一種柱狀玻璃鋼化裝置,其特征在于,所述內吹風機構還包括滾動組件,滾動組件設置在柱狀風柵的外側,由滾動組件擬合成與柱狀吹風面同心的滾動柱面。
5.根據權利要求4所述的一種柱狀玻璃鋼化裝置,其特征在于,所述滾動組件包括多個沿所述柱狀風柵圓周方向間隔布置的輥道,且輥道長度方向與柱狀風柵的母線方向平行;或者所述滾動組件包括多個布置在柱狀風柵上的輥輪,且輥輪的母線方向與柱狀風柵的母線方向平行。
6.根據權利要求4所述的一種柱狀玻璃鋼化裝置,其特征在于,所述滾動組件包括多個沿柱狀風柵母線方向間隔設置的軟軸輥道,軟軸輥道沿所述柱狀風柵的圓周方向繞設。
7.根據權利要求1至6任一項所述的一種柱狀玻璃鋼化裝置,其特征在于,所述柱狀風柵為一體結構,柱狀風柵的內部沿母線方向設置有冷風通道。
8.根據權利要求1至6任一項所述的一種柱狀玻璃鋼化裝置,其特征在于,所述柱狀風柵包括多個內吹風單元,內吹風單元為筒體結構,內吹風單元的內部沿母線方向設置有冷風通道,內吹風單元上設置多個吹風口,多個內吹風單元的吹風口組成柱狀吹風面。
9.根據權利要求1至6任一所述的一種柱狀玻璃鋼化裝置,其特征在于,還包括移動滑臺和風機,所述內吹風機構和風機設置在移動滑臺上,移動滑臺的滑動方向與柱狀玻璃的母線方向平行,風機的出風口和柱狀風柵的進風口連接。
10.根據權利要求9所述的一種柱狀玻璃鋼化裝置,其特征在于,所述內吹風機構設置有兩個,兩個內吹風機構分別設置在兩個所述的移動滑臺上,且兩個柱狀風柵同軸布置。
11.根據權利要求8所述的一種柱狀玻璃鋼化裝置,其特征在于,所述柱狀風柵與一個升降機構連接,其中所述多個內吹風單元之間為可開合的活動連接;或者每個所述內吹風單元分別與一個升降機構連接。
12.根據權利要求1至6任一項所述的一種柱狀玻璃鋼化裝置,其特征在于,所述內吹風機構位于外吹風機構的上部;或者,所述內吹風機構位于外吹風機構的下部。
13.根據權利要求1所述的一種柱狀玻璃鋼化裝置,其特征在于,所述外吹風機構包括變弧機構和多個吹風組件,吹風組件上設置有多個吹風口,變弧機構用于將多個吹風組件變弧、以形成由多個吹風組件的吹風口組成的柱狀吹風面。
14.根據權利要求13所述的一種柱狀玻璃鋼化裝置,其特征在于,所述吹風組件為風柵或者風盒;所述變弧機構為可提拉起弧的變弧機構或者頂升式變弧機構。
15.根據權利要求14所述的一種柱狀玻璃鋼化裝置,其特征在于,所述可提拉起弧的變弧機構包括兩個提拉端,每個提拉端通過鏈條鏈輪組件連接一個提拉電機,兩個提拉電機和對應連接的提拉端交叉設置。
16.根據權利要求1或13所述的一種柱狀玻璃鋼化裝置,其特征在于,所述吹風口為吹風孔或者為設置在吹風孔上的風嘴,當吹風口為設置在吹風孔上的風嘴時,所述柱狀吹風面由多個風嘴的出風口擬合而成。
17.一種柱狀玻璃鋼化設備,包括加熱爐,其特征在于,還包括如權利要求1-16任一項所述的柱狀玻璃鋼化裝置。
18.根據權利要求17所述的一種柱狀玻璃鋼化設備,其特征在于,所述內吹風機構為多個,多個內吹風機構分別形成不同設定曲率的柱形結構,可以根據目標玻璃半徑的不同進行更換。
