本技術涉及自動化生產線，具體為一種石英坩堝自動上料裝置。

背景技術：

1、石英坩堝，具有潔凈、同質、耐高溫等性能，是生產單晶硅片拉晶環節中的關鍵耗材，用于盛裝熔融硅并制成后續工序所需晶棒。生產過程中，需多次噴砂，目前，卸砂、噴砂的工作主要由人工完成，人工勞動強度大、效率低，且裝入的砂不均勻，產品合格率低。為此實用新型了石英坩堝自動上料裝置，解決了人工勞動強度大、效率低、產品合格率低的難點，配合后續自動卸砂，實現了機器換人。

技術實現思路

1、本實用新型所解決的技術問題在于提供一種石英坩堝自動上料裝置，旨在解決現有技術中石英坩堝不能自動上料的問題。

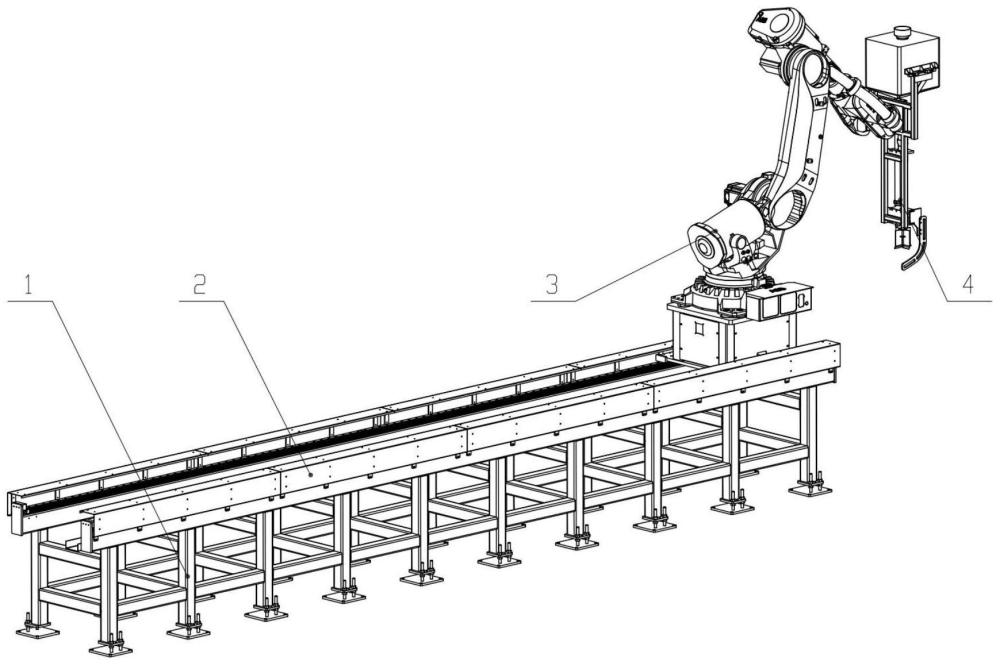

2、為實現上述目的，本實用新型提供如下技術方案：一種石英坩堝自動上料裝置，包括機器人第七軸、機器人機械臂以及噴砂刮砂組件，所述機器人機械臂沿機器人第七軸到達指定位置，機器人機械臂控制末端設有的噴砂刮砂組件的運動軌跡，此期間噴砂刮砂組件完成對坩堝內壁砂料的鋪設，完成后機器人機械臂將噴砂刮砂組件移動至補料處進行補料，在完成一層內壁鋪設后經由機器人第七軸移動至補料處，待該層內壁燒制完成后，進行下一層內壁鋪設，以此循環完成石英坩堝的自動上料過程的自動化；

3、所述機器人第七軸包括框架主體、斜齒條、導軌、第一伺服電機、第一減速器、斜齒輪以及滑塊，所述框架主體為主要結構，其余零件大多位于框架主體上；所述機器人機械臂位于所述框架主體上方，且所述機器人機械臂下端通過設有的安裝底座與所述框架主體上端相連，所述框架主體上端外側分別設有導軌，所述安裝底座下端兩側分別設有滑塊，所述安裝底座通過所述滑塊和導軌與所述框架主體相連；其中一側的所述導軌內側設有一斜齒條，所述安裝底座一側設有一斜齒輪，其通過斜齒輪與滑塊為安裝底座提供導向與部分支撐，所述斜齒輪上端設有第一伺服電機，所述第一伺服電機安裝在所述安裝底座上，且所述第一伺服電機下端通過設有的第一減速器與所述斜齒輪相連，所述斜齒輪與一側的所述斜齒條相互嚙合，通過斜齒輪與斜齒條為安裝底座提供動力，通過所述第一伺服電機驅動所述斜齒輪在所述斜齒條上移動，進而驅動所述安裝底座在所述框架主體上進行移動；

4、所述噴砂刮痧組件包括刮料支撐架、稱料倉、不銹鋼編絲網管、甩沙盤、噴砂頭以及刮板，所述機器人機械臂前端與所述刮料支撐架側壁相互裝配，所述稱料倉位于所述刮料支撐架頂部，所述不銹鋼編絲網管位于所述稱料倉下端，且所述不銹鋼編絲網管位于所述刮料支撐架一側，所述不銹鋼編絲網管上端與所述稱料倉上端相連，所述刮料支撐架下端分別依次設有輔助安裝板和甩料安裝板，所述噴砂頭位于所述不銹鋼編絲網管下端，所述噴砂頭固定安裝在所述輔助安裝板和甩料安裝板上，用于將自由落體的石英砂礫轉變?yōu)檩^為細密的沙網，便于甩沙盤打散砂礫，所述甩沙盤位于所述刮料支撐架下端，且所述甩沙盤上端轉動安裝在所述甩料安裝板下端，且所述噴砂頭出口位于所述甩沙盤一側，所述甩料安裝板上端設有一驅動組件，通過所述驅動組件驅動所述甩沙盤旋轉，所述刮板位于所述甩料安裝板另一側，且所述刮板通過設有的刮刀固定板與所述輔助安裝板和甩料安裝板相連，所述刮刀固定板位于所述輔助安裝板和甩料安裝板一側，稱料倉內的石英砂原料通過所述不銹鋼編絲網管輸送至刮板支撐架下端，并通過噴砂頭噴出，并通過所述甩沙盤將噴出的砂料均勻平鋪內壁；然后通過一側的所述刮板對坩堝內壁進行二次整型。

5、優選的，所述框架主體上端兩側外壁分別設有保護板組件，所述保護板組件包括防護板以及支撐件，所述防護板蓋合在所述框架主體上端兩側外壁面，若干所述支撐件位于所述框架主體與所述防護板之間，所述支撐件一側與所述框架主體上端外側壁面相連接，另一側與所述防護板內側壁面相連接，進而通過所述防護板對浮塵、異物進行防護，用于保護導軌、斜齒條不受異物、油污等影響。

6、優選的，所述框架主體下端分別對應設有若干軌道墊板，所述軌道墊板與地面接觸，并通過所述軌道墊板對框架主體進行高度的微調，用于調節機器人第七軸整體高度與相對水平位置。

7、優選的，所述框架主體兩端分別設有防撞墊，通過所述防撞墊對所述安裝底座移動至所述框架主體兩端時進行硬限位與緩沖保護。

8、優選的，所述框架主體上端不含所述斜齒條一側設有一拖鏈板，通過所述拖鏈板對拖拽出的機器人機械臂線纜進行導向和保護作用，同時位于所述安裝底座四周分別設有機器人防護板，用于美觀與線路防塵。

9、優選的，所述驅動組件位于所述刮料支撐架側壁，所述驅動組件包括第二伺服電機、傳動軸以及聯軸器，所述第二伺服電機位于所述刮料支撐架上端，并通過設有的電機安裝板安裝在所述刮料支撐架側壁，所述傳動軸位于所述第二伺服電機下端，且所述傳動軸上端通過設有的第二減速器與第二伺服電機輸出端相連，所述傳動軸下端與所述輔助安裝板轉動相連，所述聯軸器位于所述輔助安裝板和甩料安裝板之間，且所述傳動軸下端通過所述聯軸器與所述甩沙盤上端相連，通過傳動軸與聯軸器為甩沙盤提供動力，進而通過所述第二伺服電機驅動所述傳動軸轉動，進而帶動所述甩沙盤旋轉對自所述噴砂口噴出的石英砂料進行鋪砂處理。

10、優選的，所述刮料支撐架頂端設有一稱重傳感器，且通過所述稱重傳感器作為所述稱料倉與刮料支撐架連接件，用于自動判斷稱料倉中石英砂原料余量是否需要補料。

11、優選的，所述不銹鋼編絲網管與所述稱料倉相連處設有一可控開關，所述可控開關上端與稱料倉底部相連，下端與所述不銹鋼編絲網管相連，用于控制出砂量。

12、與現有技術相比，本實用新型的有益效果：

13、1、本實用新型中，設置了多方向運動的機械臂以及甩動上料的方案，且能夠?qū)崿F(xiàn)石英坩堝生產時自動化上料的過程，且裝砂更加均勻，提高石英坩堝的制造效率，達到機器換人的目的，從而增加產能、降低生產成本和實現自動化，為企業帶來長期的經濟效益和社會效益。

14、2、本實用新型中，通過設置的噴砂刮砂組件與機械臂相互配合，進而可實現對石英坩堝內壁多層區域進行噴砂的處理，且設置了可控開關，用于控制坩堝壁各層石英砂量，并根據噴砂量調整用料。

15、3、本實用新型中，通過采用了旋轉式的甩沙盤與刮板，以保證各層砂礫厚度均勻，表面平整，保證了石英坩堝的制作整體質量。

技術特征：

1.一種石英坩堝自動上料裝置，其特征在于：包括機器人第七軸、機器人機械臂以及噴砂刮砂組件，所述機器人機械臂沿機器人第七軸到達指定位置，機器人機械臂控制末端設有的噴砂刮砂組件的運動軌跡，此期間噴砂刮砂組件完成對坩堝內壁砂料的鋪設，完成后機器人機械臂將噴砂刮砂組件移動至補料處；

2.根據權利要求1所述的一種石英坩堝自動上料裝置，其特征在于：所述框架主體上端兩側外壁分別設有保護板組件，所述保護板組件包括防護板以及支撐件，所述防護板蓋合在所述框架主體上端兩側外壁面，若干所述支撐件位于所述框架主體與所述防護板之間，所述支撐件一側與所述框架主體上端外側壁面相連接，另一側與所述防護板內側壁面相連接，進而通過所述防護板對導軌和斜齒條進行保護。

3.根據權利要求1所述的一種石英坩堝自動上料裝置，其特征在于：所述框架主體下端分別對應設有若干軌道墊板，所述軌道墊板與地面接觸，并通過所述軌道墊板對框架主體進行高度的微調。

4.根據權利要求1所述的一種石英坩堝自動上料裝置，其特征在于：所述框架主體兩端分別設有防撞墊，通過所述防撞墊對所述安裝底座移動至所述框架主體兩端時進行硬限位與緩沖保護。

5.根據權利要求1所述的一種石英坩堝自動上料裝置，其特征在于：所述框架主體上端不含所述斜齒條一側設有一拖鏈板，通過所述拖鏈板對機器人機械臂線纜進行導向和保護，同時位于所述安裝底座四周分別設有機器人防護板。

6.根據權利要求1所述的一種石英坩堝自動上料裝置，其特征在于：所述驅動組件位于所述刮料支撐架側壁，所述驅動組件包括第二伺服電機、傳動軸以及聯軸器，所述第二伺服電機位于所述刮料支撐架上端，并通過設有的電機安裝板安裝在所述刮料支撐架側壁，所述傳動軸位于所述第二伺服電機下端，且所述傳動軸上端通過設有的第二減速器與第二伺服電機輸出端相連，所述傳動軸下端與所述輔助安裝板轉動相連，所述聯軸器位于所述輔助安裝板和甩料安裝板之間，且所述傳動軸下端通過所述聯軸器與所述甩沙盤上端相連，通過所述第二伺服電機驅動所述傳動軸轉動，進而帶動所述甩沙盤旋轉對自所述噴砂口噴出的石英砂料進行鋪砂處理。

7.根據權利要求6所述的一種石英坩堝自動上料裝置，其特征在于：所述刮料支撐架頂端設有一稱重傳感器，且通過所述稱重傳感器作為所述稱料倉與刮料支撐架連接件，用于自動判斷稱料倉中石英砂原料余量是否需要補料。

8.根據權利要求7所述的一種石英坩堝自動上料裝置，其特征在于：所述不銹鋼編絲網管與所述稱料倉相連處設有一可控開關，所述可控開關上端與稱料倉底部相連，下端與所述不銹鋼編絲網管相連，用于控制出砂量。

技術總結
本技術公開了一種石英坩堝自動上料裝置，屬于自動化生產線技術領域，包括機器人第七軸、機器人機械臂以及噴砂刮砂組件，所述機器人機械臂沿機器人第七軸到達指定位置，機器人機械臂控制末端設有的噴砂刮砂組件的運動軌跡，用于控制噴砂刮砂組件在石英坩堝中的深度，此期間噴砂刮砂組件完成對坩堝內壁砂料的鋪設，完成后機器人機械臂將噴砂刮砂組件移動至補料處，以此往復，實現石英坩堝生產時自動上料過程的自動化；本技術提高了石英坩堝的制造效率與整體質量，達到機器換人的目的，從而增加產能、降低生產成本和實現自動化，為企業帶來長期的經濟效益和社會效益。

技術研發人員：陳寶昌,吳俊,徐軍,王剛,馬相林,楊文亮
受保護的技術使用者：麗江華品石英制品有限公司
技術研發日：20240425
技術公布日：2025/3/20
