本技術屬于生石膏生產，具體涉及一種工業副產生石膏的生產系統。

背景技術：

1、近年來，隨著我國建筑節能和墻體材料養護改革的不斷推進和深化，石膏行業發展迅速。隨著高質量天然石膏資源的枯竭以及環境保護、綠色產業的發展和其他國家需求，石膏原料發生了巨大的變化，從天然石膏到工業副石膏。工業副產生石膏也稱化學石膏，是在工業產品生產中由化學反應生成的以硫酸鈣為主要成分的副產品。工業副產的生石膏用于建筑材料有很大優勢，市場廣闊，對節約資源、改善環境，以提高整體效益，具有極高的意義。

2、2-乙基蒽醌是一種重要的氧化劑和酸催化劑，廣泛應用于有機合成、顏料、染料和醫藥中。2-乙基蒽醌在工業生產中會產生大量廢硫酸，目前2-乙基蒽醌、蒽醌的生產工藝基本都是采用發煙濃硫酸作為催化劑，每生產1噸蒽醌產品，會產生6～10噸廢濃硫酸，每生產1噸乙基蒽醌會產生15噸廢硫酸，所產生的廢硫酸主要成分為含有有機物高cod、低濃度的稀硫酸，后期處理非常困難。同時，廢硫酸中含有較多焦油及其他有機雜質，用堿中和后，產生大量廢水以及廢鹽，對環境污染特別大。另外，含有焦油的廢硫酸只能作為危險廢物處理，處理成本很大，國內此前多家生產企業就因為廢硫酸無法處理而被迫停產。

技術實現思路

1、本實用新型的目的是為了解決現有技術存在的上述問題，提供一種工業副產生石膏的生產系統，本實用新型從安全、環保、經濟角度考慮，結合2-乙基蒽醌生產實際，利用石灰石粉(碳酸鈣)與蒽醌生產中產生的廢硫酸中和反應副產生石膏，提供一種可有效運行的生產系統，不僅能夠生產工業生石膏，而且能夠有效處理蒽醌生產中產生的廢硫酸。

2、為了達到上述目的，本實用新型采用的技術方案如下：

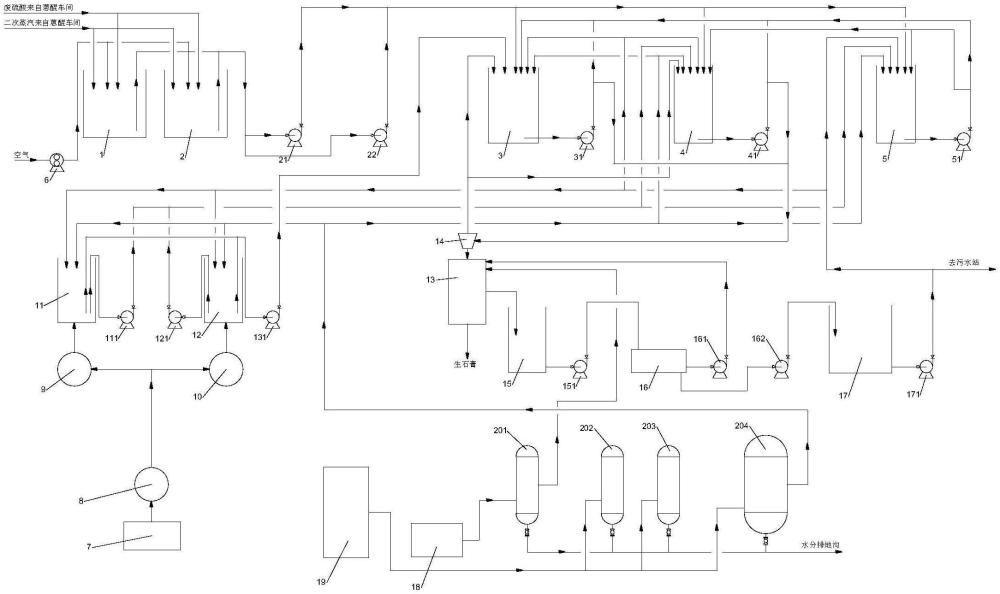

3、一種工業副產生石膏的生產系統，包括：

4、磨粉化漿部，包括依次連接的石粉料斗、磨機、石粉倉以及化漿池；

5、廢酸中和部，包括廢酸儲存池和中和池，所述廢酸儲存池的進料口分別與風機、蒽醌生產車間的二次蒸汽排出口、蒽醌生產車間的廢硫酸排出口連接，所述廢酸儲存池的出料口、所述化漿池的出料口分別與所述中和池的進料口連接；所述的蒽醌生產車間為2-乙基蒽醌的生產車間。所述磨機可選擇雷蒙磨機，所述風機可選擇羅茨風機。

6、生石膏壓濾部，包括真空過濾機，所述真空過濾機的進料口與所述中和池的出料口連接；

7、輔助部，包括空壓機和母液水池，所述空壓機與所述化漿池、所述中和池、所述真空過濾機連接；所述真空過濾機的出液口與所述母液水池的進液口連接，所述母液水池的出液口分別與所述中和池的進料口、所述化漿池的進料口、污水站連接。

8、進一步的，所述磨粉化漿部還包括石粉漿泵，所述石粉漿泵通過管道分別與所述化漿池、所述中和池連接，所述石粉漿泵位于所述化漿池與所述中和池之間。

9、進一步的，所述廢酸中和部還包括廢酸自吸泵，所述廢酸自吸泵通過管道分別與所述廢酸儲存池、所述中和池連接，所述廢酸自吸泵位于所述廢酸儲存池與所述中和池之間。

10、進一步的，所述廢酸中和部還包括石膏輸送泵，所述石膏輸送泵通過管道分別與所述中和池、所述真空過濾機連接，所述石膏輸送泵位于所述中和池與所述真空過濾機之間。

11、進一步的，所述輔助部還包括空氣緩沖罐，所述空氣緩沖罐的進氣口與所述空壓機連接，所述空氣緩沖罐的出氣口分別與所述化漿池、所述中和池、所述真空過濾機連接。

12、進一步的，所述輔助部還包括母液緩沖罐，所述母液緩沖罐的進液口與所述真空過濾機的出液口連接，所述母液緩沖罐的出液口與所述母液水池的進液口連接。

13、進一步的，所述輔助部還包括母液泵，所述母液水池通過所述母液泵分別與所述中和池、所述化漿池、所述污水站連接；所述母液通過所述母液泵從母液水池輸送至所述中和池、所述化漿池、所述污水站中。

14、進一步的，所述生石膏壓濾部還包括旋流器，所述旋流器的頂部溢流口與所述中和池的進料口連接，所述旋流器的中部進料口與所述中和池的出料口連接，所述旋流器的底部出料口與所述真空過濾機的進料口連接。

15、進一步的，所述石粉倉包括第一石粉倉和第二石粉倉，所述化漿池包括第一化漿池和第二化漿池，所述第一石粉倉與所述第一化漿池連接，所述第二石粉倉與所述第二化漿池連接，所述中和池包括第一中和池、第二中和池和第三中和池，所述石粉漿泵包括第一石粉漿泵、第二石粉漿泵和第三石粉漿泵，所述第一化漿池通過所述第一石粉漿泵與所述第二中和池、第三中和池連接，所述第二化漿池通過所述第二石粉漿泵與所述第二中和池、第三中和池連接，所述第一化漿池、所述第二化漿池通過所述第三石粉漿泵與所述第一中和池連接。

16、進一步的，所述廢酸儲存池包括第一廢酸儲存池和第二廢酸儲存池，所述第一廢酸儲存池、所述第二廢酸儲存池通過廢酸自吸泵分別與所述第一中和池、所述第二中和池、所述第三中和池連接；所述廢酸自吸泵包括第一廢酸自吸泵和第二廢酸自吸泵，所述第一廢酸自吸泵與第二廢酸自吸泵并聯設置。

17、進一步的，所述石膏輸送泵包括第一石膏輸送泵、第二石膏輸送泵和第三石膏輸送泵，所述第一石膏輸送泵分別與所述第一中和池的出料口、所述旋流器的中部進料口連接，所述第一石膏輸送泵位于所述第一中和池與所述旋流器之間；所述第二石膏輸送泵分別與所述第二中和池出料口、所述旋流器的中部進料口連接，所述第二石膏輸送泵位于所述第二中和池與所述旋流器之間；所述第三石膏輸送泵分別與所述第三中和池出料口、所述旋流器的中部進料口連接，所述第三石膏輸送泵位于所述第三中和池與所述旋流器之間；另外，所述第一石膏輸送泵通過管道與所述第一中和池的進料口、第一中和池的出料口連接；所述第二石膏輸送泵通過管道與第一中和池的進料口、第二中和池的出料口連接；所述第三石膏輸送泵通過管道與第一中和池的進料口、第二中和池的進料口、第三中和池的進料口、第三中和池的出料口連接。

18、進一步的，所述空壓機包括第一空壓機和第二空壓機，所述空氣緩沖罐包括第一空氣緩沖罐、第二空氣緩沖罐、第三空氣緩沖罐和第四空氣緩沖罐，所述第一空壓機與所述第一空氣緩沖罐的進氣口連接，所述第一空氣緩沖罐的出氣口與所述真空過濾機連接；所述第二空壓機分別與所述第二空氣緩沖罐、所述第三空氣緩沖罐、所述第四空氣緩沖罐連接，所述第四空氣緩沖罐的出氣口分別與所述第一化漿池、所述第二化漿池、所述第一中和池、所述第二中和池、所述第三中和池連接；所述第一空氣緩沖罐、所述第二空氣緩沖罐、所述第三空氣緩沖罐、所述第四空氣緩沖罐的凝結水排地溝。

19、進一步的，所述母液緩沖罐包括第一母液緩沖罐和第二母液緩沖罐，所述母液泵包括第一母液泵、第二母液泵、第三母液泵和第四母液泵，所述第一母液緩沖罐與所述真空壓濾機的出液口連接，所述第一母液泵分別與所述第一母液緩沖罐、所述第二母液緩沖罐連接，所述第一母液泵位于所述第一母液緩沖罐與所述第二母液緩沖罐之間；所述第二母液泵分別與所述第二母液緩沖罐、所述真空壓濾機連接，所述第二母液泵位于所述第二母液緩沖罐、所述真空壓濾機之間；所述第三母液泵分別與所述第二母液緩沖罐、所述母液水池連接，所述第三母液泵位于所述第二母液緩沖罐與所述母液水池之間；所述母液水池通過所述第四母液泵分別與所述第一中和池、所述第二中和池、所述第三中和池、所述第一化漿池、所述第二化漿池、所述污水站連接。

20、本實用新型的有益效果：

21、本實用新型包括磨粉化漿部、廢酸中和部和生石膏壓濾部，磨粉化漿部能夠將石灰石粉磨粉化漿，再將石粉漿料送至廢酸中和部，廢酸中和部將石粉漿料與蒽醌車間產生的廢硫酸進行中和后，輸送至生石膏壓濾部進行壓濾，即可產出生石膏；廢酸來自蒽醌車間的廢硫酸，同時蒽醌車間產生的二次蒸汽也被回收使用，實現資源利用以及節能目的；在廢酸使用前，提前對廢酸通入二次蒸汽加熱使其保持在≥40℃，同時利用風機泡氣均勻，廢硫酸經過加熱和氣泡預處理后，在后續能夠更好的進行中和反應。

22、本實用新型還包括輔助部，輔助部中的空壓機產生的壓縮空氣去往化漿池、中和池等進行鼓包，能夠促進反應；輔助部中的母液緩沖罐、母液泵、母液水池等能夠將母液返回中和池、化漿池等進行回用，有效提高生產效率，環保節能，降低成本。

23、綜上，本實用新型從安全、環保、經濟角度考慮，結合2-乙基蒽醌生產實際，利用石灰石粉(碳酸鈣)與蒽醌生產中產生的廢硫酸中和反應副產生石膏，提供一種可有效運行的工業副產生石膏的生產系統，不僅能夠在蒽醌的生產過程中副產生石膏，而且能夠有效處理蒽醌生產中產生的廢硫酸，降低廢硫酸的處理成本。
