本技術涉及氫氣脫硫槽清理，具體涉及一種方便清理的氫氣生產脫硫槽。

背景技術：

1、在制造氫氣的過程中，需要經過脫硫處理，在相應的脫硫槽中將硫化氫進行處理，通過反應將硫脫離并吸收起來，但是傳統的脫硫槽在對氫氣進行脫硫處理后，缺少對處理后的脫硫槽清理裝置。如專利號：“cn218058474u用于氫氣生產的脫硫槽”，其解決了制氫時對硫的檢測能力，提高了氫氣的脫硫質量，但其脫硫槽內的反應倉內壁上會附著雜質（副產物）進而影響后續的脫硫處理，會導致后續脫硫質量的降低，為解決上述問題，現提出一種方便清理的氫氣生產脫硫槽來解決上述問題。

技術實現思路

1、有鑒于此，本實用新型提供一種方便清理的氫氣生產脫硫槽，本實用新型可通過旋轉電機使連接軸旋轉，通過聯軸器使連接軸帶動旋轉軸帶動旋轉輥旋轉，使旋轉輥上的連接塊帶動混勻板旋轉，使與混勻板相接的定位柱和定位板旋轉，使定位板帶動定位塊與定位銷旋轉，從而使定位銷表面的定位輥與其焊接的刮刀旋轉對反應倉的內壁進行刮料清理。

2、為解決上述技術問題，本實用新型提供一種方便清理的氫氣生產脫硫槽，包括脫硫基倉和反應倉，脫硫基倉頂部設有倉蓋，倉蓋頂部設有旋轉電機，旋轉電機頂部設有電機支架，旋轉電機下方設有旋轉軸，旋轉軸表面設有旋轉輥，旋轉輥表面設有若干連接塊，連接塊側面設有混勻板，混勻板側面設有定位輥，定位輥表面焊接設有刮刀，刮刀刀刃端與反應倉內壁相切，反應倉底部設有支撐板。

3、倉蓋中部嵌入設有用于旋轉輥內旋轉軸與聯軸器相接的上位密封連接器，上位密封連接器上端設有用于旋轉軸與連接軸相接的聯軸器，旋轉輥上端與上位密封連接器下端相接。

4、旋轉輥下端設有用于旋轉輥內旋轉軸與軸承固定器相接的下位密封連接器，支撐板中部嵌入設有用于固定旋轉軸的軸承固定器，軸承固定器與旋轉軸下端相接。

5、聯軸器上端設有用于旋轉軸與旋轉電機相接的連接軸，連接軸上端與旋轉電機相接。

6、電機支架下表面四角設有用于固定電機支架的支撐柱，支撐柱下端與倉蓋上表面相固定。

7、連接塊與混勻板之間設有用于連接塊與混勻板相接的聯動夾板，聯動夾板一面與連接塊相固定，聯動夾板另一面與混勻板相固定。

8、混勻板前端上下兩面設有用于混勻板與定位板相接的定位柱，定位柱一端設有用于固定安裝定位塊的定位板，定位板對稱設立。

9、定位板之間設有用于固定安裝刮刀的定位輥，定位輥內焊接設有用于和定位塊固定的定位銷，定位銷上下兩端設有用于定位銷與定位板相接的定位塊，定位塊與定位板相固定。

10、綜上所述，與現有技術相比，本申請包括以下至少一種有益技術效果：

11、1、啟動旋轉電機使連接軸旋轉，通過聯軸器使連接軸帶動旋轉軸帶動旋轉輥旋轉，進而使旋轉輥上的連接塊帶動混勻板旋轉，進而使與混勻板相接的定位柱和定位板旋轉，通過定位板帶動定位塊與定位銷旋轉，從而使定位銷表面的定位輥與其焊接的刮刀旋轉對反應倉的內壁進行刮料清理，進而對脫硫槽增加其清理裝置，防止因反應倉內壁的雜質而影響后續脫硫的質量。

12、2、連接塊與混勻板之間設有用于連接塊與混勻板相接的聯動夾板，聯動夾板一面與連接塊使用螺栓連接固定，聯動夾板另一面與混勻板可進行焊接固定，通過拆卸連接塊與聯動夾板進而使旋轉輥與混勻板分離方便后續的設備維護保養。

13、3、旋轉輥下端設有用于旋轉輥內旋轉軸與軸承固定器相接的下位密封連接器，支撐板中部嵌入設有用于固定旋轉軸的軸承固定器，軸承固定器與旋轉軸下端進行機械密封連接，下位密封連接器對軸承固定器進行加固密封。

技術特征：

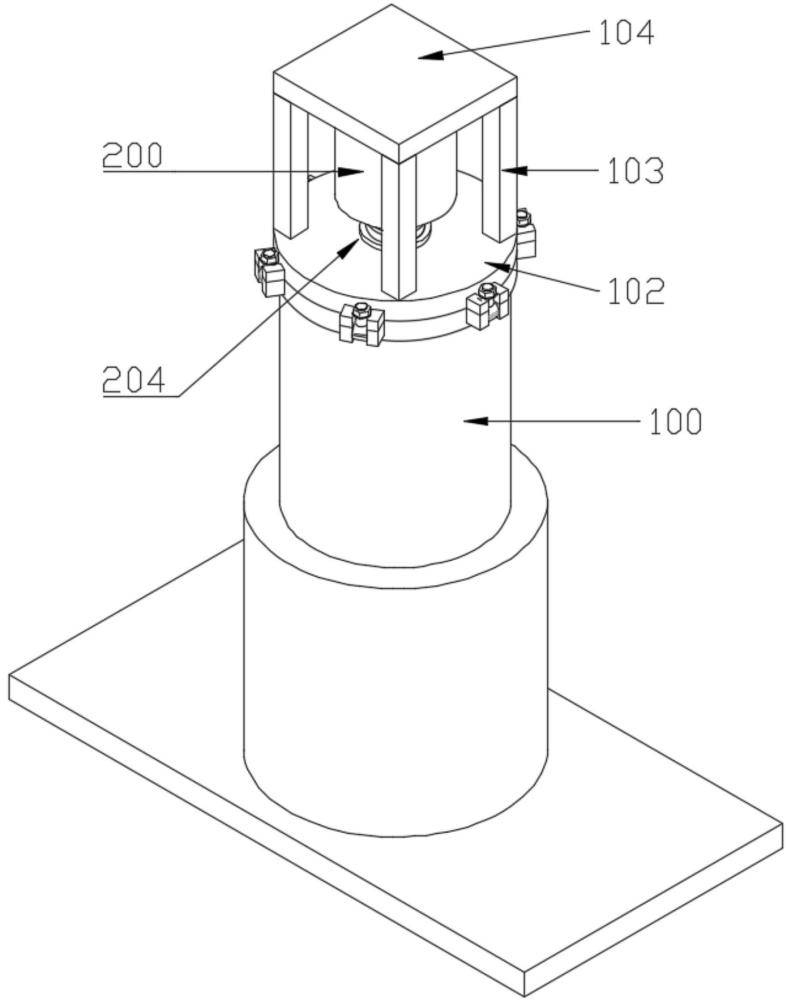

1.一種方便清理的氫氣生產脫硫槽，其特征在于：包括脫硫基倉(100)和反應倉(101)，所述脫硫基倉(100)頂部設有倉蓋(102)，所述倉蓋(102)頂部設有旋轉電機(200)，所述旋轉電機(200)頂部設有電機支架(104)，所述旋轉電機(200)下方設有旋轉軸(201)，所述旋轉軸(201)表面設有旋轉輥(202)，所述旋轉輥(202)表面設有若干連接塊(300)，所述連接塊(300)側面設有混勻板(301)，所述混勻板(301)側面設有定位輥(302)，所述定位輥(302)表面焊接設有刮刀(303)，所述刮刀(303)刀刃端與所述反應倉(101)內壁相切，所述反應倉(101)底部設有支撐板(203)。

2.如權利要求1所述的一種方便清理的氫氣生產脫硫槽，其特征在于：所述倉蓋(102)中部嵌入設有上位密封連接器(204)，所述上位密封連接器(204)上端設有聯軸器(206)，所述旋轉輥(202)上端與所述上位密封連接器(204)下端相接。

3.如權利要求2所述的一種方便清理的氫氣生產脫硫槽，其特征在于：所述旋轉輥(202)下端設有下位密封連接器(205)，所述支撐板(203)中部嵌入設有軸承固定器(208)，所述軸承固定器(208)與所述旋轉軸(201)下端相接。

4.如權利要求3所述的一種方便清理的氫氣生產脫硫槽，其特征在于：所述聯軸器(206)上端設有連接軸(207)，所述連接軸(207)上端與所述旋轉電機(200)相接。

5.如權利要求4所述的一種方便清理的氫氣生產脫硫槽，其特征在于：所述電機支架(104)下表面四角設有支撐柱(103)，所述支撐柱(103)下端與所述倉蓋(102)上表面相固定。

6.如權利要求5所述的一種方便清理的氫氣生產脫硫槽，其特征在于：所述連接塊(300)與所述混勻板(301)之間設有聯動夾板(304)，所述聯動夾板(304)一面與所述連接塊(300)相固定，所述聯動夾板(304)另一面與所述混勻板(301)相固定。

7.如權利要求6所述的一種方便清理的氫氣生產脫硫槽，其特征在于：所述混勻板(301)前端上下兩面設有定位柱(305)，所述定位柱(305)一端設有定位板(306)，所述定位板(306)對稱設立。

8.如權利要求7所述的一種方便清理的氫氣生產脫硫槽，其特征在于：所述定位板(306)之間設有所述定位輥(302)，所述定位輥(302)內焊接設有定位銷(308)，所述定位銷(308)上下兩端設有定位塊(307)，所述定位塊(307)與所述定位板(306)相固定。

技術總結
本技術提供一種方便清理的氫氣生產脫硫槽，屬于氫氣脫硫槽清理技術領域，包括脫硫基倉和反應倉，脫硫基倉頂部設有倉蓋，倉蓋頂部設有旋轉電機，旋轉電機頂部設有電機支架，旋轉電機下方設有旋轉軸，旋轉軸表面設有旋轉輥，旋轉輥表面設有若干連接塊，連接塊側面設有混勻板，混勻板側面設有定位輥，定位輥表面焊接設有刮刀，刮刀刀刃端與反應倉內壁相切，反應倉底部設有支撐板，可通過旋轉電機使連接軸旋轉，通過聯軸器使連接軸帶動旋轉軸帶動旋轉輥旋轉，使旋轉輥上的連接塊帶動混勻板旋轉，使與混勻板相接的定位柱和定位板旋轉，使定位板帶動定位塊與定位銷旋轉，從而使定位銷表面的定位輥與其焊接的刮刀旋轉對反應倉的內壁進行刮料清理。

技術研發人員：秦建群,孫偉
受保護的技術使用者：陜西寶光聯悅氫能發展有限公司
技術研發日：20240711
技術公布日：2025/4/28
