本發明屬于有機肥料生產加工相關，尤其涉及一種有機肥料生產加工的微生物發酵設備。

背景技術：

1、發酵指人們借助微生物在有氧或無氧條件下的生命活動來制備微生物菌體本身，或者直接代謝產物或次級代謝產物的過程，有機肥發酵是有機肥生產過程中最重要的環節之一，目前，有機肥料微生物發酵一般是由好氧微生物來進行的，有機肥料是指含有有機物質的肥料，既能為農作物提供多種無機養分和有機養分、改善作物品質、提高作物產量、促進作物高產穩產，又能培肥改良土壤的一類肥料。

2、申請人經過檢索發現一篇名為一種易于微生物發酵的有機肥料生產加工設備的專利公開號為cn113956083b的中國發明專利，其通過設置的空心篩管，空心篩管能夠?qū)⒀鯕饩鶆蚺胖敛凼桨l(fā)酵腔內，使氧氣能夠地散發在槽式發酵腔內，氧氣能夠與槽式發酵腔內底部的堆肥原料接觸混合，使得堆肥原料在槽式發酵腔內進行發酵；但是上述裝置實際使用的時候，存在一些不足之處，在對有機肥料進行發酵的時候，往往是向箱體內通入空氣一邊有機肥料與空氣完全接觸進行發酵，但是因?yàn)橛袡C(jī)肥料的堆積存放，會存在發酵不充分的情況，基于此，現在提出一種能夠解決上述問題的有機肥料生產加工的微生物發酵設備。

技術實現思路

1、本發明的目的在于提供一種有機肥料生產加工的微生物發酵設備，旨在解決在對有機肥料進行發酵的時候，往往是向箱體內通入空氣一邊有機肥料與空氣完全接觸進行發酵，但是因?yàn)橛袡C(jī)肥料的堆積存放，會存在發酵不充分的情況。

2、本發明的目的可以通過以下技術方案實現：

3、一種有機肥料生產加工的微生物發酵設備，包括底座，所述底座上設置有發酵箱體，所述發酵箱體上設置有上蓋體，所述上蓋體上設置有進料口，所述進料口用于輸入肥料和空氣，所述進料口與外界進行連接，所述發酵箱體內設置有篩落發酵組件，所述篩落發酵組件包括動力單元，所述發酵箱體內設置有多個堆疊放置的篩料件，所述篩料件上設置有用于對肥料進行篩選的篩網，多個所述篩料件通過放置單元進行放置。

4、所述動力單元包括固定連接在所述發酵箱體側面的連接箱體，所述連接箱體上固定連接有動力電機，所述動力電機的輸出端固定連接有往復絲桿，所述往復絲桿的外側套設有往復滑塊，所述連接箱體內固定連接有限位桿，所述限位桿穿過所述往復滑塊。

5、所述往復滑塊的側面通過第一連接桿與提升框固定連接，所述發酵箱體上開設有與所述第一連接桿配合的移動槽。

6、所述篩料件包括外框體，所述外框體內設置有內框體，所述內框體通過連接單元與所述外框體連接，所述內框體上設置有篩網，所述外框體的下端固定連接有多個對稱設置的支撐桿。

7、所述提升框的內壁與所述外框體的外壁貼合接觸，所述外框體的四周均設置有和所述提升框配合的提升塊，所述外框體內設置有第一卡接槽，所述提升塊通過用于提供彈力的第一彈簧與所述第一卡接槽的側壁連接，所述提升塊朝上的一側設置有第一傾斜面。

8、所述放置單元包括所述底座上設置的頂塊，所述底座上設置有第二卡接槽，所述頂塊通過多個用于提供彈力的第二彈簧與所述第二卡接槽的內壁連接，所述發酵箱體的側面設置有限位塊，所述發酵箱體的側壁上開設有第三卡接槽，所述限位塊通過用于提供彈力的第三彈簧與所述第三卡接槽的側壁連接。

9、所述頂塊上設置有第一曲面，所述限位塊上設置有第二曲面。

10、所述連接單元包括固定連接在所述內框體側面的多個對稱設置的插桿，所述插桿插設在所述外框體內，所述插桿上固定連接第一連接板，所述第一連接板通過用于提供彈力的第四彈簧與所述外框體的內壁連接。

11、所述發酵箱體上設置有用于對內框體進行晃動的晃動單元。

12、所述晃動單元包括所述提升框上開設的貫穿槽，所述發酵箱體內固定連接有多個陣列分布的晃動桿，所述插桿的端部設置有第三曲面，所述晃動桿的端部設置有第四曲面，所述發酵箱體的上端固定連接有多個陣列分布的限位凸起，相鄰的所述限位凸起之間的間距與所述外框體的厚度一致，所述發酵箱體上設置有箱門，所述箱門上固定連接有把手。

13、本發明的有益效果：進料口輸入肥料原料，并且在發酵的時候向發酵箱體內輸入空氣，在對肥料原料進行發酵的時候，通過動力單元的帶動作用帶動多個篩料件一一往上移動，通過篩網對肥料原料進行篩選，并且在篩選的過程中提高肥料原料與空氣的接觸，提高發酵的效率，并且提高發酵的質量。

14、當然，實施本發明的任一產品并不一定需要同時達到以上所述的所有優點。

技術特征：

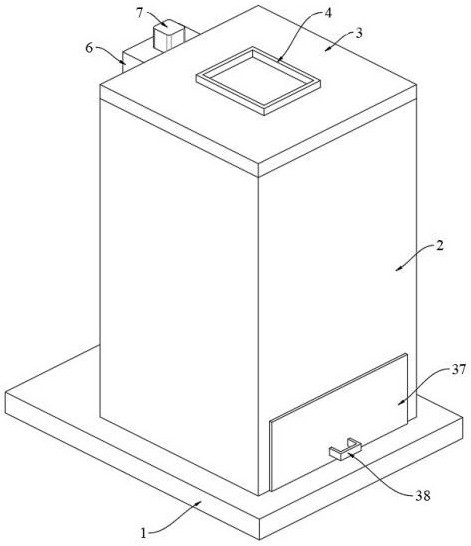

1.一種有機肥料生產加工的微生物發酵設備，包括底座（1），其特征在于，所述底座（1）上設置有發酵箱體（2），所述發酵箱體（2）上設置有上蓋（3）體，所述上蓋（3）體上設置有進料口（4），所述進料口（4）用于輸入肥料和空氣，所述進料口（4）與外界進行連接，所述發酵箱體（2）內設置有篩落發酵組件，所述篩落發酵組件包括動力單元，所述發酵箱體（2）內設置有多個堆疊放置的篩料件，所述篩料件上設置有用于對肥料進行篩選的篩網（5），多個所述篩料件通過放置單元進行放置。

2.如權利要求1所述的一種有機肥料生產加工的微生物發酵設備，其特征在于，所述動力單元包括固定連接在所述發酵箱體（2）側面的連接箱體（6），所述連接箱體（6）上固定連接有動力電機（7），所述動力電機（7）的輸出端固定連接有往復絲桿（8），所述往復絲桿（8）的外側套設有往復滑塊（9），所述連接箱體（6）內固定連接有限位桿（10），所述限位桿（10）穿過所述往復滑塊（9）。

3.如權利要求2所述的一種有機肥料生產加工的微生物發酵設備，其特征在于，所述往復滑塊（9）的側面通過第一連接桿（11）與提升框（12）固定連接，所述發酵箱體（2）上開設有與所述第一連接桿（11）配合的移動槽（13）。

4.如權利要求1所述的一種有機肥料生產加工的微生物發酵設備，其特征在于，所述篩料件包括外框體（14），所述外框體（14）內設置有內框體（15），所述內框體（15）通過連接單元與所述外框體（14）連接，所述內框體（15）上設置有篩網（5），所述外框體（14）的下端固定連接有多個對稱設置的支撐桿（16）。

5.如權利要求4所述的一種有機肥料生產加工的微生物發酵設備，其特征在于，所述提升框（12）的內壁與所述外框體（14）的外壁貼合接觸，所述外框體（14）的四周均設置有和所述提升框（12）配合的提升塊（17），所述外框體（14）內設置有第一卡接槽（18），所述提升塊（17）通過用于提供彈力的第一彈簧（19）與所述第一卡接槽（18）的側壁連接，所述提升塊（17）朝上的一側設置有第一傾斜面（20）。

6.如權利要求5所述的一種有機肥料生產加工的微生物發酵設備，其特征在于，所述放置單元包括所述底座（1）上設置的頂塊（21），所述底座（1）上設置有第二卡接槽（22），所述頂塊（21）通過多個用于提供彈力的第二彈簧（23）與所述第二卡接槽（22）的內壁連接，所述發酵箱體（2）的側面設置有限位塊（24），所述發酵箱體（2）的側壁上開設有第三卡接槽（25），所述限位塊（24）通過用于提供彈力的第三彈簧（26）與所述第三卡接槽（25）的側壁連接。

7.如權利要求6所述的一種有機肥料生產加工的微生物發酵設備，其特征在于，所述頂塊（21）上設置有第一曲面（27），所述限位塊（24）上設置有第二曲面（28）。

8.如權利要求4所述的一種有機肥料生產加工的微生物發酵設備，其特征在于，所述連接單元包括固定連接在所述內框體（15）側面的多個對稱設置的插桿（29），所述插桿（29）插設在所述外框體（14）內，所述插桿（29）上固定連接第一連接板（30），所述第一連接板（30）通過用于提供彈力的第四彈簧（31）與所述外框體（14）的內壁連接。

9.如權利要求8所述的一種有機肥料生產加工的微生物發酵設備，其特征在于，所述發酵箱體（2）上設置有用于對內框體（15）進行晃動的晃動單元。

10.如權利要求9所述的一種有機肥料生產加工的微生物發酵設備，其特征在于，所述晃動單元包括所述提升框（12）上開設的貫穿槽（32），所述發酵箱體（2）內固定連接有多個陣列分布的晃動桿（33），所述插桿（29）的端部設置有第三曲面（34），所述晃動桿（33）的端部設置有第四曲面（35），所述發酵箱體（2）的上端固定連接有多個陣列分布的限位凸起（36），相鄰的所述限位凸起（36）之間的間距與所述外框體（14）的厚度一致，所述發酵箱體（2）上設置有箱門（37），所述箱門（37）上固定連接有把手（38）。

技術總結
本發明適用于有機肥料生產加工相關技術領域，提供了一種有機肥料生產加工的微生物發酵設備，包括底座，底座上設置有發酵箱體，進料口用于輸入肥料和空氣，進料口與外界進行連接，發酵箱體內設置有篩落發酵組件，篩落發酵組件包括動力單元，發酵箱體內設置有多個堆疊放置的篩料件，篩料件上設置有用于對肥料進行篩選的篩網，多個篩料件通過放置單元進行放置，本發明通過進料口輸入肥料原料，并且在發酵的時候像發酵箱體內輸入空氣，在對肥料原料進行發酵的時候，通過動力單元的帶動作用帶動多個篩料件一一往上移動，通過篩網對肥料原料進行篩選，并且在篩選的過程中提高肥料原料與空氣的接觸，提高發酵的效率，并且提高發酵的質量。

技術研發人員：王繼華,鄭瀟含,季濤,王鋒,夏尚飛,曾昀昀,褚宏悅,陳延軒,張宗浩
受保護的技術使用者：棗莊職業學院
技術研發日：
技術公布日：2025/4/28
