本技術屬于ag玻璃制造裝置，具體是一種ag玻璃制造的蝕刻裝置。

背景技術：

1、ag玻璃是把優質玻璃單面或雙面進行工藝處理，使其與普通玻璃相比具有較低的反射比，從而提高畫面的清晰度，減少屏幕反光，使圖像更清晰、逼真。

2、目前，操作人員在進行ag玻璃的制造時，通常會使用到對應的蝕刻裝置，而現有的蝕刻裝置在實際使用的過程中，雖然能實現基本的蝕刻功能，但是當ag玻璃從蝕刻液當中取出時，此時ag玻璃的外表面會附著一些蝕刻液，從而造成一些蝕刻液的浪費，因此需要對其進行改進。

技術實現思路

1、本實用新型的目的是針對以上問題，本實用新型提供了一種ag玻璃制造的蝕刻裝置，具有收集多余蝕刻液的優點。

2、為實現上述目的，本實用新型提供如下技術方案：一種ag玻璃制造的蝕刻裝置，包括蝕刻箱，所述蝕刻箱左右兩側的頂端固定連接有支撐架，所述支撐架頂端的中部固定安裝有氣壓缸，所述氣壓缸的底端貫穿支撐架并延伸至支撐架的內部，所述氣壓缸的底端固定連接有活動板，所述活動板底部的前后兩側均固定安裝有固定桿，所述固定桿的數量為兩個，兩個所述固定桿的底端均鉸接有網箱，所述活動板底端中部的右側固定連接有第一電機，所述第一電機輸出軸的另一端固定套接有旋轉軸，所述旋轉軸的外表面固定套接有旋轉桿，所述網箱頂端中部的右側固定安裝有傳動桿，所述傳動桿頂端的背面與旋轉桿的內部活動連接。

3、作為本實用新型優選的，所述網箱的內部活動安裝有推料板，所述推料板正面的形狀為矩形。

4、作為本實用新型優選的，所述網箱頂端中部的后側固定安裝有第二電機，所述第二電機輸出軸的另一端固定套接有轉動軸，所述轉動軸的另一端貫穿網箱并延伸至網箱的內部。

5、作為本實用新型優選的，所述轉動軸的外表面固定套接有旋轉塊，所述旋轉塊位于網箱的內部。

6、作為本實用新型優選的，所述網箱的內部固定連接有位于旋轉塊左右兩側的彈簧，所述彈簧的另一端與推料板的背面固定連接。

7、作為本實用新型優選的，所述推料板的外表面與網箱的內表面相貼合，所述推料板的外表面與網箱的內表面均光滑。

8、作為本實用新型優選的，所述彈簧的數量為兩個，兩個所述彈簧的尺寸相同，兩個所述彈簧彼此之間關于推料板中心對稱。

9、與現有技術相比，本實用新型的有益效果如下：

10、1、本實用新型通過設置第一電機、旋轉軸、旋轉桿和傳動桿，當?shù)谝浑姍C在運行時，將會使得旋轉軸帶動旋轉桿發生轉動，此時旋轉桿的內部將會推動傳動桿向下運動，使得網箱發生旋轉傾斜，如此往復，從而可以在蝕刻完成后將網箱帶出的部分蝕刻液抖落至蝕刻箱的內部，從而實現了對多余蝕刻液的收集和后續利用。

11、2、本實用新型通過設置第二電機、轉動軸、旋轉塊和彈簧，當?shù)诙姍C在運行時，將會使得轉動軸帶動旋轉塊發生旋轉，此時旋轉塊將會推動推料板向前運動并拉伸彈簧，從而可以在裝置使用后將網箱內部的玻璃推出一部分，方便操作人員取出已蝕刻完成的ag玻璃。

技術特征：

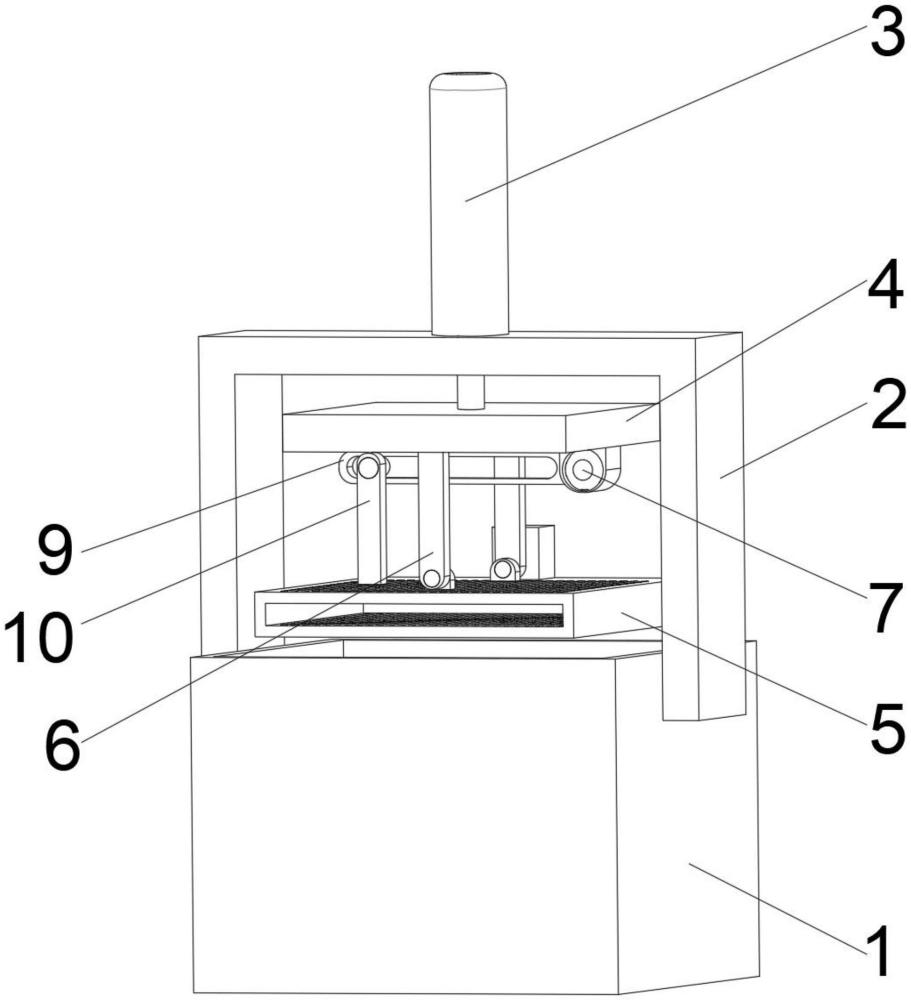

1.一種ag玻璃制造的蝕刻裝置，包括蝕刻箱(1)，其特征在于：所述蝕刻箱(1)左右兩側的頂端固定連接有支撐架(2)，所述支撐架(2)頂端的中部固定安裝有氣壓缸(3)，所述氣壓缸(3)的底端貫穿支撐架(2)并延伸至支撐架(2)的內部，所述氣壓缸(3)的底端固定連接有活動板(4)，所述活動板(4)底部的前后兩側均固定安裝有固定桿(6)，所述固定桿(6)的數量為兩個，兩個所述固定桿(6)的底端均鉸接有網箱(5)，所述活動板(4)底端中部的右側固定連接有第一電機(7)，所述第一電機(7)輸出軸的另一端固定套接有旋轉軸(8)，所述旋轉軸(8)的外表面固定套接有旋轉桿(9)，所述網箱(5)頂端中部的右側固定安裝有傳動桿(10)，所述傳動桿(10)頂端的背面與旋轉桿(9)的內部活動連接。

2.根據權利要求1所述的一種ag玻璃制造的蝕刻裝置，其特征在于：所述網箱(5)的內部活動安裝有推料板(11)，所述推料板(11)正面的形狀為矩形。

3.根據權利要求1所述的一種ag玻璃制造的蝕刻裝置，其特征在于：所述網箱(5)頂端中部的后側固定安裝有第二電機(12)，所述第二電機(12)輸出軸的另一端固定套接有轉動軸(13)，所述轉動軸(13)的另一端貫穿網箱(5)并延伸至網箱(5)的內部。

4.根據權利要求3所述的一種ag玻璃制造的蝕刻裝置，其特征在于：所述轉動軸(13)的外表面固定套接有旋轉塊(14)，所述旋轉塊(14)位于網箱(5)的內部。

5.根據權利要求1所述的一種ag玻璃制造的蝕刻裝置，其特征在于：所述網箱(5)的內部固定連接有位于旋轉塊(14)左右兩側的彈簧(15)，所述彈簧(15)的另一端與推料板(11)的背面固定連接。

6.根據權利要求2所述的一種ag玻璃制造的蝕刻裝置，其特征在于：所述推料板(11)的外表面與網箱(5)的內表面相貼合，所述推料板(11)的外表面與網箱(5)的內表面均光滑。

7.根據權利要求5所述的一種ag玻璃制造的蝕刻裝置，其特征在于：所述彈簧(15)的數量為兩個，兩個所述彈簧(15)的尺寸相同，兩個所述彈簧(15)彼此之間關于推料板(11)中心對稱。

技術總結
本技術屬于AG玻璃制造裝置技術領域，且公開了一種AG玻璃制造的蝕刻裝置，包括蝕刻箱，所述蝕刻箱左右兩側的頂端固定連接有支撐架，所述支撐架頂端的中部固定安裝有氣壓缸，所述氣壓缸的底端貫穿支撐架并延伸至支撐架的內部，所述氣壓缸的底端固定連接有活動板，所述活動板底部的前后兩側均固定安裝有固定桿。本技術通過設置第一電機、旋轉軸、旋轉桿和傳動桿，當?shù)谝浑姍C在運行時，將會使得旋轉軸帶動旋轉桿發生轉動，此時旋轉桿的內部將會推動傳動桿向下運動，使得網箱發生旋轉傾斜，如何往復，從而可以在蝕刻完成后將網箱帶出的部分蝕刻液抖落至蝕刻箱的內部，從而實現了對多余蝕刻液的收集和后續利用。

技術研發人員：黃志強,劉長元
受保護的技術使用者：深圳市睿冠光電玻璃有限公司
技術研發日：20240717
技術公布日：2025/4/28
