本發(fā)明涉及混凝土，尤其涉及輕骨料泵送混凝土的制備方法。

背景技術(shù)：

1、現(xiàn)有技術(shù)中，膨脹珍珠巖已被應(yīng)用于建筑保溫和建筑灰漿用集料。近年來(lái)，也開(kāi)始嘗試將這種輕集料配制成混凝土以用于承重結(jié)構(gòu)，以降低鋼筋混凝土結(jié)構(gòu)重量，并改善房屋保溫性能。但是在實(shí)際加工生產(chǎn)的過(guò)程中，由于在混凝土中加入了膨脹珍珠巖，由于膨脹珍珠巖的形狀、大小、密度以及混凝土的流動(dòng)性的影響，所制備的混凝土在泵送時(shí)容易出現(xiàn)堵管的現(xiàn)象，直接降低混凝土泵送的效率，進(jìn)而降低施工效率，因此需要輕骨料泵送混凝土的制備方法來(lái)滿足需求。

技術(shù)實(shí)現(xiàn)思路

1、本發(fā)明的目的是為了解決現(xiàn)有技術(shù)中存在的輕骨料泵送混凝土在泵送時(shí)容易堵管的缺點(diǎn)，而提出的輕骨料泵送混凝土的制備方法。

2、為了實(shí)現(xiàn)上述目的，本發(fā)明采用了如下技術(shù)方案：

3、設(shè)計(jì)輕骨料泵送混凝土，其原料按照重量份數(shù)計(jì)配方如下：

4、水泥29-32份、粉煤灰5-6份、頁(yè)巖陶粒13-14份、膨脹珍珠巖10-11份、泵送劑1-1.1份、引氣劑0.5-0.6份、拌合水28-29份。

5、優(yōu)選的，水泥為p.o42.5普通硅酸鹽水泥，粉煤灰為f類i級(jí)粉煤灰。

6、本發(fā)明還提出了輕骨料泵送混凝土的制備方法，包括如下步驟：

7、s1、材料的準(zhǔn)備，具有原料包括：水泥29-32份、粉煤灰5-6份、頁(yè)巖陶粒13-14份、膨脹珍珠巖10-11份、泵送劑1-1.1份、引氣劑0.5-0.6份、拌合水28-29份；

8、s2、將水泥、粉煤灰、礦粉進(jìn)行攪拌混合，隨后加入膨脹珍珠巖、頁(yè)巖陶粒進(jìn)行混合攪拌；

9、水泥為p.o42.5普通硅酸鹽水泥，粉煤灰為f類i級(jí)粉煤灰。水泥、粉煤灰的添加，能夠確?；炷恋膹?qiáng)度和耐久性，頁(yè)巖陶粒和膨脹珍珠巖具有容重輕、保溫性好的有點(diǎn)，除此之外，還具有一定的強(qiáng)度，膨脹珍珠巖的添加能夠顯著提升混凝土的輕質(zhì)特性和隔熱保溫性能，將該輕骨料泵送混凝土用于承重結(jié)構(gòu)，以降低鋼筋混凝土結(jié)構(gòu)重量，并改善房屋保溫性能；

10、頁(yè)巖陶粒和膨脹珍珠巖的加入，能夠極大的降低混凝土自身重量和保溫、隔熱效果。

11、s3、最后加入水、泵送劑和引氣劑進(jìn)行攪拌；

12、泵送劑和引氣劑的添加，能夠有效降低混凝土的水灰比和容重，進(jìn)而來(lái)提高混凝土的流動(dòng)性和可泵性，進(jìn)而讓混凝土在泵送時(shí)，不容易出現(xiàn)堵管的情況，能夠提升混凝土泵送的效率，進(jìn)而提升施工效率；

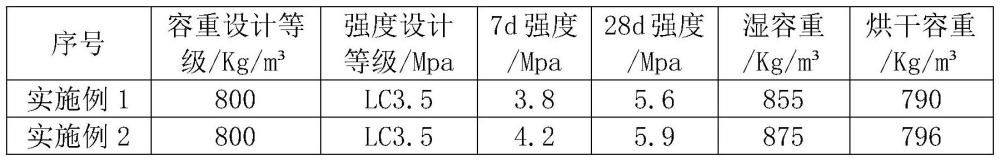

13、s4、從攪拌好的混凝土中取出樣品進(jìn)行制樣，進(jìn)行抗壓測(cè)試，確?；炷吝_(dá)到設(shè)計(jì)要求；

14、s5、將攪拌好的混凝土采用泵輸送到需要澆筑的地方，并對(duì)其養(yǎng)護(hù)。

15、先添加水泥、粉煤灰及泵送劑、引氣劑和水，經(jīng)攪拌后成漿體狀，后添加頁(yè)巖陶粒、膨脹珍珠巖的方式，可以讓水泥粉煤灰漿體更好的包裹在膨脹珍珠巖等輕質(zhì)材料的表面，提高混凝土的均勻性；同時(shí)也可以減少膨脹珍珠巖和頁(yè)巖陶粒的吸水量，吸水量的減少既可以提高混凝土的強(qiáng)度，又可以提高混凝土的流動(dòng)性和泵送性能。

16、本發(fā)明提出的輕骨料泵送混凝土的制備方法，有益效果在于：本發(fā)明在使用時(shí)，能夠顯著提升混凝土的輕質(zhì)特性和力學(xué)性能，這使得混凝土在保持輕質(zhì)的同時(shí)，也能滿足一定的強(qiáng)度要求，適用于更多場(chǎng)景；還能夠顯著提高混凝土的隔熱保溫效果；除此之外，還改善了混凝土的工作性能，提高了混凝土的流動(dòng)性和可泵性，這使得混凝土在泵送過(guò)程中更加順暢，減少了堵管等施工問(wèn)題的發(fā)生，提高了施工效率和質(zhì)量。

技術(shù)特征：

1.輕骨料泵送混凝土，其特征在于，其原料按照重量份數(shù)計(jì)配方如下：

2.根據(jù)權(quán)利要求1所述的輕骨料泵送混凝土，其特征在于，水泥為p.o42.5普通硅酸鹽水泥，粉煤灰為f類i級(jí)粉煤灰。

3.根據(jù)權(quán)利要求2所述的輕骨料泵送混凝土的制備方法，其特征在于，包括如下步驟：

技術(shù)總結(jié)
本發(fā)明公開(kāi)了輕骨料泵送混凝土，其原料按照重量份數(shù)計(jì)配方如下：水泥29?32份、粉煤灰5?6份、頁(yè)巖陶粒13?14份、膨脹珍珠巖10?11份、泵送劑1?1.1份、引氣劑0.5?0.6份、拌合水28?29份。本發(fā)明還提出了輕骨料泵送混凝土的制備方法。本發(fā)明在使用時(shí)，能夠顯著提升混凝土的輕質(zhì)特性和力學(xué)性能，這使得混凝土在保持輕質(zhì)的同時(shí)，也能滿足一定的強(qiáng)度要求，適用于更多場(chǎng)景；還能夠顯著提高混凝土的隔熱保溫效果；除此之外，還改善了混凝土的工作性能，提高了混凝土的流動(dòng)性和可泵性，這使得混凝土在泵送過(guò)程中更加順暢，減少了堵管等施工問(wèn)題的發(fā)生，提高了施工效率和質(zhì)量。

技術(shù)研發(fā)人員：孫志強(qiáng),楊澤,吳曉龍,張永強(qiáng)
受保護(hù)的技術(shù)使用者：寧夏寶豐能源集團(tuán)股份有限公司
技術(shù)研發(fā)日：
技術(shù)公布日：2025/4/24
