本發明涉及有機肥發酵，具體為一種禽畜糞便有機肥發酵槽。

背景技術：

1、在農業生產中，禽畜糞便作為重要的有機資源，傳統多采用露天堆積發酵的處理方式，這種原始方式耗時漫長，通常需數月甚至半年以上才能完成腐熟，嚴重制約有機肥生產效率，且因完全依賴自然條件，受天氣因素影響極大，降雨會沖刷發酵堆致養分流失、堆體過濕影響微生物活性甚至中斷發酵，高溫則使水分快速蒸發、發酵堆干燥，導致發酵不充分、降低有機肥質量，此外，為了促進發酵過程，在發酵過程中往往需要噴灑諸如微生物菌劑稀釋液、水分調節液、酸堿調節液等液體。

2、現有技術中，如專利號為cn215906112u中一種有機肥發酵槽，包括槽體、防臭蓋、調節組件和攪拌組件，所述槽體頂端設有開口，所述防臭蓋一端鉸接設于槽體頂端一側且位于開口上方，所述調節組件設于槽體頂端上且位于防臭蓋和開口之間，所述攪拌組件設于調節組件上且位于槽體內。本方案通過齒輪一、齒輪五和齒輪六轉動，帶動攪拌桿轉動，對鏟盒中的原料進行攪拌，通過齒輪二、齒輪三、內齒輪和轉筒轉動，從而帶動鏟盒轉動，當鏟盒帶動有機肥運行到上方時，通過攪拌桿的攪拌充分的與空氣接觸，多個轉動鏟對有機肥進行全面的翻動，避免有機肥的堆積，有機肥可以進行充分的發酵，提高了有機肥發酵的效率。本實用新型涉及有機肥技術領域，具體是提供了一種有機肥發酵槽。

3、上述專利雖然能夠對有機肥進行噴灑液體，但是噴嘴的移動范圍有限，可能導致槽體內的一些有機肥無法有效的被噴灑，同時槽體內有機肥在進行發酵時，往往會產生大量的沼氣，這些沼氣在槽體內無法排出，可能導致槽體內壓力過大，為此，本發明提供了一種禽畜糞便有機肥發酵槽。

技術實現思路

1、針對現有技術的不足，本發明提供了一種禽畜糞便有機肥發酵槽，解決了噴嘴的移動范圍有限，可能導致槽體內的一些有機肥無法有效的被噴灑，同時槽體內有機肥在進行發酵時，往往會產生大量的沼氣，這些沼氣在槽體內無法排出，可能導致槽體內壓力過大的問題。

2、為實現以上目的，本發明通過以下技術方案予以實現：一種禽畜糞便有機肥發酵槽，包括槽體，所述槽體的頂端鉸動連接有密封蓋，所述密封蓋的頂端設置有排氣組件，所述槽體的內壁設置有攪拌組件用于對槽體內的有機肥進行攪拌，所述槽體的外壁設置有噴灑組件；

3、所述排氣組件包括排氣管，所述排氣管與密封蓋固定連通，所述排氣管的頂端設置有密封板；

4、所述攪拌組件包括兩個攪拌桿，兩個所述攪拌桿的外壁均固定安裝有一組攪拌板，兩組所述攪拌板相互交錯設置；

5、所述噴灑組件包括兩個噴淋管，兩個所述噴淋管均轉動安裝在槽體的內壁，兩個所述噴淋管外壁均固定套設有第二齒輪，兩個所述第二齒輪的外壁均嚙合設置有齒條，兩個所述齒條的頂端固定安裝有連接板，所述連接板的頂端轉動安裝有連接桿，所述連接桿的外壁一端轉動安裝有轉動圓板。

6、優選的，兩個所述攪拌桿的外壁一端均貫穿槽體的外壁，并均固定安裝有兩個第一齒輪，兩個所述第一齒輪相互嚙合設置，所述槽體的外壁固定安裝有電機，所述電機的輸出端貫穿至槽體的內壁，并與兩個攪拌桿其中一個的外壁另一端固定連接。

7、優選的，所述槽體的外壁固定安裝有安裝架，所述安裝架的外壁轉動安裝有轉動軸，所述轉動軸的外壁一端貫穿安裝架的外壁，并與轉動圓板固定連接。

8、優選的，兩個所述第一齒輪其中一個的外壁固定安裝有主動輪，所述轉動軸的外壁另一端固定安裝有從動輪，所述主動輪和從動輪的外壁套設有皮帶。

9、優選的，兩個所述噴淋管的底端均設置有一組噴頭，兩個所述噴淋管的外壁一端均貫穿槽體的外壁，并均固定連通有旋轉接頭。

10、優選的，兩個所述齒條的外壁均滑動設置有限位滑塊，用于對齒條進行限位，兩個所述限位滑塊的外壁一端均與槽體的外壁固定連接。

11、優選的，所述排氣管的內壁固定安裝有支架，所述支架的頂端滑動貫穿有滑桿，所述滑桿的外壁套設有彈簧，所述滑桿的頂端與密封板固定連接。

12、優選的，所述滑桿的底端固定安裝有限位板，所述彈簧的一端與密封板固定連接，所述彈簧的另一端與支架的頂端固定連接。

13、有益效果

14、本發明提供了一種禽畜糞便有機肥發酵槽。與現有技術相比具備以下有益效果：

15、1、該禽畜糞便有機肥發酵槽，當需要對槽體內的有機肥進行噴灑液體，促進有機肥發酵時，先通過攪拌組件對槽體內的有機肥進行攪拌，然后一個第一齒輪固定連接的主動輪也一同轉動，通過皮帶帶動從動輪轉動，進而使轉動軸轉動，轉動軸帶動轉動圓板轉動。轉動圓板轉動時，帶動連接桿運動，連接桿推動連接板上下移動，連接板帶動與之固定的齒條上下往復滑動，齒條與第二齒輪嚙合，使得兩個噴淋管在一定角度內進行反方向擺動。擴大了噴灑范圍，能夠對槽體內各個位置的有機肥進行有效噴灑，從而提高了對有機肥的噴灑效果。

16、2、該禽畜糞便有機肥發酵槽，當槽體1內部產生的沼氣過多時，此時槽體內部壓力增大，氣體推動密封板向上移動，滑桿在支架上滑動，彈簧被拉伸，此時密封板向上移動使得排氣管打開，沼氣排出。當槽體內壓力降低，及時排出發酵產生的沼氣，避免槽體內壓力過大，保障了發酵過程的安全穩定進行。

17、3、該禽畜糞便有機肥發酵槽，當需要對槽體內的有機肥進行攪拌時，開啟電機，其輸出端帶動與之固定連接的攪拌桿轉動，由于兩個第一齒輪相互嚙合，所以另一個攪拌桿也隨之轉動。兩個攪拌桿上交錯設置的攪拌板對槽體內的有機肥進行攪拌，使得有機肥混合更加均勻，為發酵創造良好條件。

技術特征：

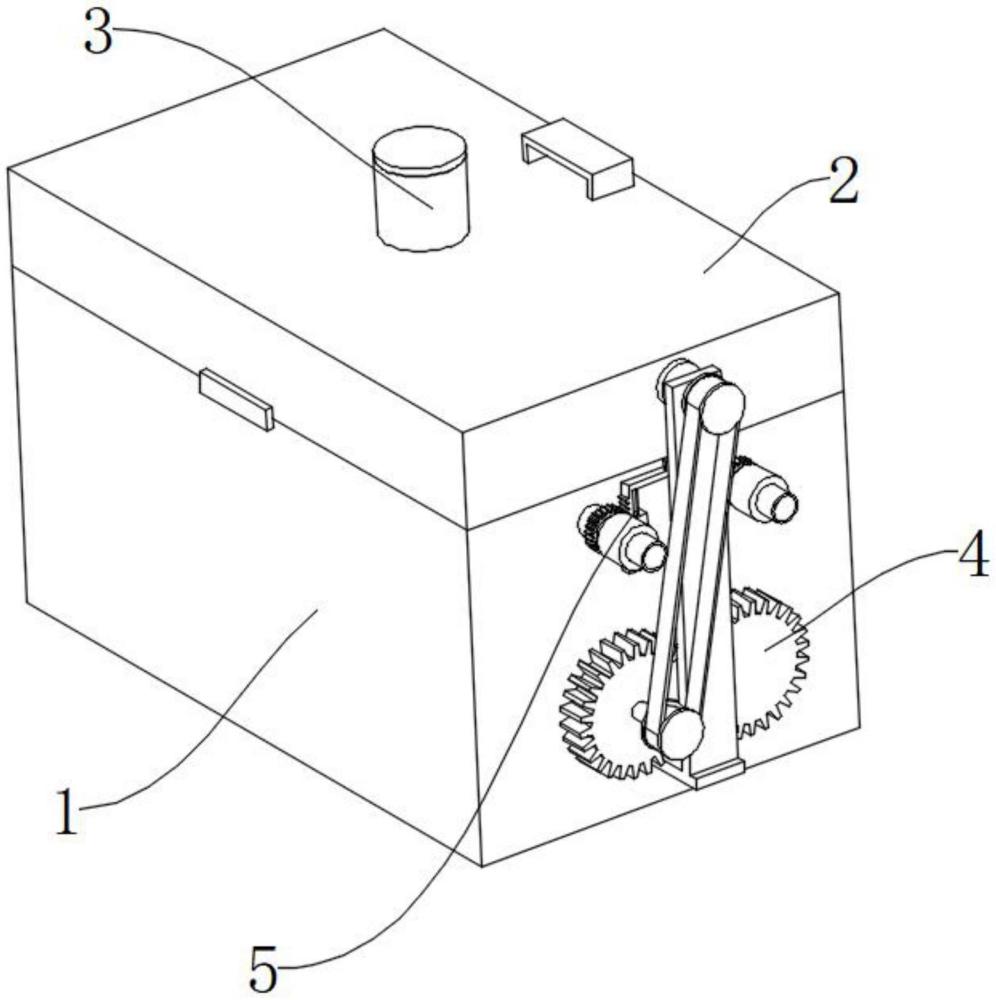

1.一種禽畜糞便有機肥發酵槽，包括槽體(1)，所述槽體(1)的頂端鉸動連接有密封蓋(2)，其特征在于：所述密封蓋(2)的頂端設置有排氣組件(3)，所述槽體(1)的內壁設置有攪拌組件(4)用于對槽體(1)內的有機肥進行攪拌，所述槽體(1)的外壁設置有噴灑組件(5)；

2.根據權利要求1所述的一種禽畜糞便有機肥發酵槽，其特征在于：兩個所述攪拌桿(41)的外壁一端均貫穿槽體(1)的外壁，并均固定安裝有兩個第一齒輪(44)，兩個所述第一齒輪(44)相互嚙合設置，所述槽體(1)的外壁固定安裝有電機(43)，所述電機(43)的輸出端貫穿至槽體(1)的內壁，并與兩個攪拌桿(41)其中一個的外壁另一端固定連接。

3.根據權利要求2所述的一種禽畜糞便有機肥發酵槽，其特征在于：所述槽體(1)的外壁固定安裝有安裝架(51)，所述安裝架(51)的外壁轉動安裝有轉動軸，所述轉動軸的外壁一端貫穿安裝架(51)的外壁，并與轉動圓板(52)固定連接。

4.根據權利要求3所述的一種禽畜糞便有機肥發酵槽，其特征在于：兩個所述第一齒輪(44)其中一個的外壁固定安裝有主動輪(45)，所述轉動軸的外壁另一端固定安裝有從動輪(47)，所述主動輪(45)和從動輪(47)的外壁套設有皮帶(46)。

5.根據權利要求1所述的一種禽畜糞便有機肥發酵槽，其特征在于：兩個所述噴淋管(57)的底端均設置有一組噴頭，兩個所述噴淋管(57)的外壁一端均貫穿槽體(1)的外壁，并均固定連通有旋轉接頭(59)。

6.根據權利要求1所述的一種禽畜糞便有機肥發酵槽，其特征在于：兩個所述齒條(55)的外壁均滑動設置有限位滑塊(56)，用于對齒條(55)進行限位，兩個所述限位滑塊(56)的外壁一端均與槽體(1)的外壁固定連接。

7.根據權利要求1所述的一種禽畜糞便有機肥發酵槽，其特征在于：所述排氣管(31)的內壁固定安裝有支架(32)，所述支架(32)的頂端滑動貫穿有滑桿(33)，所述滑桿(33)的外壁套設有彈簧(34)，所述滑桿(33)的頂端與密封板(35)固定連接。

8.根據權利要求7所述的一種禽畜糞便有機肥發酵槽，其特征在于：所述滑桿(33)的底端固定安裝有限位板(36)，所述彈簧(34)的一端與密封板(35)固定連接，所述彈簧(34)的另一端與支架(32)的頂端固定連接。

技術總結
本發明公開了一種禽畜糞便有機肥發酵槽，本發明涉及有機肥發酵技術領域，包括槽體，槽體的頂端鉸動連接有密封蓋，密封蓋的頂端設置有排氣組件，槽體的內壁設置有攪拌組件用于對槽體內的有機肥進行攪拌，槽體的外壁設置有噴灑組件，噴灑組件包括兩個噴淋管，兩個噴淋管均轉動安裝在槽體的內壁，兩個噴淋管外壁均固定套設有第二齒輪，兩個第二齒輪的外壁均嚙合設置有齒條，兩個齒條的頂端固定安裝有連接板，先通過攪拌組件對槽體內的有機肥進行攪拌，攪拌組件在移動時，會使得兩個噴淋管在一定角度內進行反方向擺動。擴大了噴灑范圍，能夠對槽體內各個位置的有機肥進行有效噴灑，從而提高了對有機肥的噴灑效果。

技術研發人員：劉超,杜秋,王敬華,徐峰,崔希軍,遲永慶
受保護的技術使用者：山東沃普特生物科技有限責任公司
技術研發日：
技術公布日：2025/4/24
