本發明涉及葡萄釀酒設備技術領域，尤其是涉及一種安全性能更高的葡萄發酵裝置。

背景技術：

在葡萄酒的釀制過程中，發酵罐是不可或缺的釀酒設備。由于葡萄在發酵罐中除了需要對其進行攪拌以保證發酵速度更加均勻外，還需要定時向發酵罐中添加適量的輔料以提高葡萄酒的釀造質量，所以需要工作人員在罐頂進行輔料添加工作。然而，該項工作十分危險，因為在葡萄發酵過程中會產生大量的二氧化碳，工作人員稍有不慎跌入發酵罐中以后二氧化碳會引起工作人員窒息而嚴重威脅其身體健康，甚至會威脅到其生命安危。

由此可見，如何研究出一種安全性能更高的葡萄發酵裝置，具有更為寬闊的施工空間，從而大幅降低工作人員跌入發酵罐中的幾率，是目前本領域技術人員亟待解決的問題。

技術實現要素：

為了解決上述問題，本發明提供了一種安全性能更高的葡萄發酵裝置。

本發明一種安全性能更高的葡萄發酵裝置，包括罐體，所述罐體的上端設有頂蓋，所述頂蓋上開設有天窗，所述罐體中放置有攪拌棒，所述攪拌棒穿過所述天窗進入所述罐體的內部，所述罐體的頂端還安裝有天臺，所述天臺的外側邊緣設有一圈護欄，所述罐體側壁外部設有用于登上所述天臺的扶梯，所述罐體的下端開設有葡萄酒排放口，所述葡萄酒排放口上設置有旋塞，所述罐體的下端設置有底座，所述底座下端安裝有支撐架。

進一步地，所述天臺呈圓環狀，所述天臺與所述罐體共軸線設置。

進一步地，所述天臺與所述罐體上端通過焊接固定連接。

進一步地，所述天臺的下端與所述罐體的側壁之間設有多個增強肋。

進一步地，所述天窗包括環形安裝座和與所述安裝座固定連接的多個弧形鋼條，所述鋼條相互交錯排布設置。

進一步地，所述底座與所述支撐架之間固定設有多個支撐柱，所述支撐柱下端設有緩沖墊。

本發明一種安全性能更高的葡萄發酵裝置，與現有技術相比具有以下優點：

第一，該安全性能更高的葡萄發酵裝置中通過設置所述天臺為工作人員通過所述天窗向所述罐體內部添加葡萄發酵的輔料這一操作提供了更為廣闊的施工空間，從而使工作人員能夠遠離所述天窗位置，進而有效降低工作人員跌入所述罐體內部的幾率，從而使工作人員的人身安全具備強有力的保障。此外，所述護欄的設置是為了以防工作人員站立位置過于靠近所述天臺外側邊緣而從所述天臺上摔落下來，而造成不必要的人身傷害。所述底座的設置是為了使所述罐體固定更加平穩，所述支撐架的設置則是為了使所述罐體具備一定高度，以便于在所述罐體下端的葡萄酒排放口放置收集裝置進行葡萄酒初級產品的收集工作。

第二，該安全性能更高的葡萄發酵裝置中所述天臺呈圓環狀，所述天臺與所述罐體共軸線設置。該設計能夠使工作人員圍繞罐體進行輔料添加工作，使工作人員在所述罐體頂部各個部位均能夠很順利的添加葡萄發酵輔料，進而提高輔料添加工作的便利性。

第三，該安全性能更高的葡萄發酵裝置中所述天臺與所述罐體上端通過焊接固定連接。該設計主要是為了提高所述天臺與所述罐體之間的連接強度，從而使所述天臺與所述罐體之間的連接更加牢固，進一步提升了所述天臺的安全性能。

附圖說明

圖1為本發明的結構示意圖；

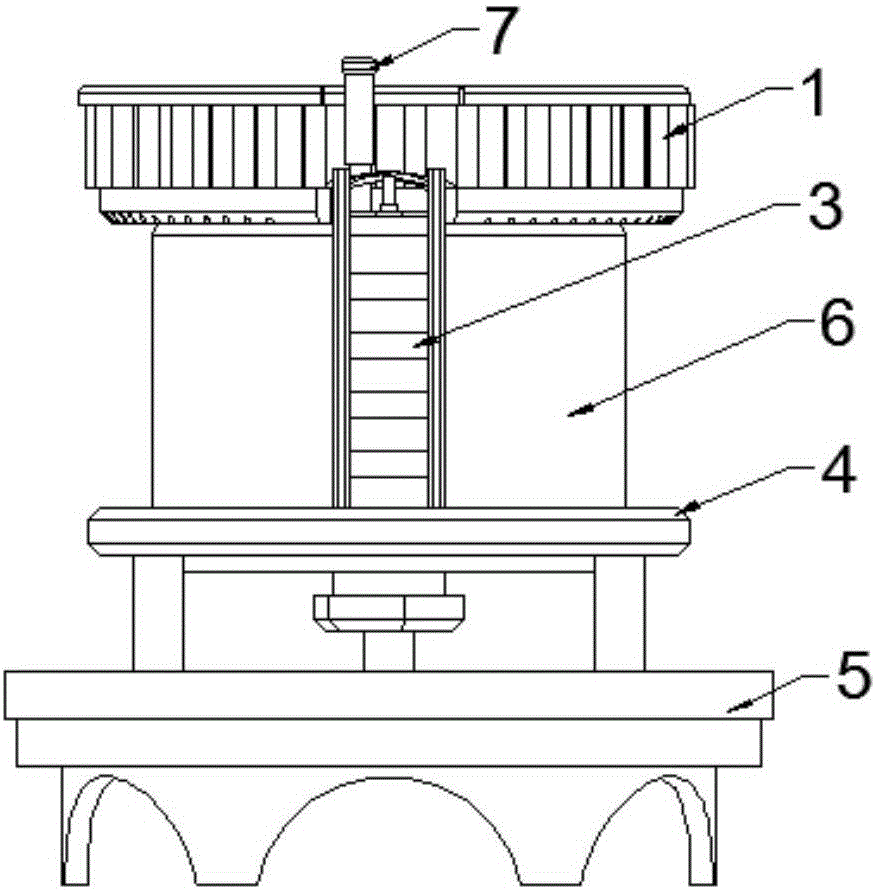

圖2為本發明的主視圖；

圖3為本發明的俯視圖。

圖中：

1、天臺 2、頂蓋 3、扶梯

4、底座 5、支撐架 6、罐體

7、攪拌棒

具體實施方式

為了更好的理解本發明，下面結合具體實施例和附圖對本發明進行進一步的描述。

如圖1-3所示，一種安全性能更高的葡萄發酵裝置，包括罐體6，所述罐體6的上端設有頂蓋2，所述頂蓋2上開設有天窗。所述罐體6中放置有攪拌棒7，所述攪拌棒7穿過所述天窗進入所述罐體6的內部。所述罐體6的頂端還安裝有天臺1，所述天臺1的外側邊緣設有一圈護欄。所述罐體6側壁外部設有用于登上所述天臺1的扶梯3。所述罐體6的下端開設有葡萄酒排放口，所述葡萄酒排放口上設置有旋塞。所述罐體6的下端設置有底座4，所述底座4下端安裝有支撐架5。

本實施例中，通過設置所述天臺1為工作人員通過所述天窗向所述罐體6內部添加葡萄發酵的輔料這一操作提供了更為廣闊的施工空間，從而使工作人員能夠遠離所述天窗位置，進而有效降低工作人員跌入所述罐體6內部的幾率，從而使工作人員的人身安全具備強有力的保障。

此外，所述護欄的設置是為了以防工作人員站立位置過于靠近所述天臺1外側邊緣而從所述天臺1上摔落下來，而造成不必要的人身傷害。所述底座4的設置是為了使所述罐體6固定更加平穩，所述支撐架5的設置則是為了使所述罐體6具備一定高度，以便于在所述罐體6下端的葡萄酒排放口放置收集裝置進行葡萄酒初級產品的收集工作。

所述天臺1呈圓環狀，所述天臺1與所述罐體6共軸線設置。該設計能夠使工作人員圍繞罐體6進行發酵輔料添加工作，使工作人員在所述罐體6頂部各個部位均能夠很順利的添加葡萄發酵輔料，進而提高輔料添加工作的便利性。

所述天臺1與所述罐體6上端通過焊接固定連接。該設計主要是為了提高所述天臺1與所述罐體6之間的連接強度，從而使所述天臺1與所述罐體6之間的連接更加牢固，進一步提升了所述天臺1的安全性能。

為了進一步提高所述天臺1的安全性能，所以在所述天臺1的下端與所述罐體6的側壁之間設有多個增強肋。該設計可有效提高所述天臺1的承重能力。

為了進一步減少工作人員不慎從所述天窗跌入所述罐體6中的幾率，所以將所述天窗包括環形安裝座和與所述安裝座固定連接的多個弧形鋼條。為提供用于插入所述攪拌棒7的空隙，所以將所述鋼條設計為相互交錯排布。該設計可以為所述攪拌棒7留有足夠的工作空間。

為了進一步提高所述罐體6的高度，以利于所述收集裝置的安放，所以在所述底座4與所述支撐架5之間固定設有多個支撐柱。為了提高所述罐體6的平穩性，所以在所述支撐柱下端設有緩沖墊。所述緩沖墊具有減震作用。

以上對本發明的實施例進行了詳細說明，但所述內容僅為本發明的較佳實施例，不能被認為用于限定本發明的實施范圍。凡依本發明范圍所作的均等變化與改進等，均應仍歸屬于本專利涵蓋范圍之內。
