本發明涉及一種葡萄保鮮劑緩釋包裝精準釋放制孔裝置及使用方法，屬于采用機械、電子、激光及傳感技術等多種先進技術，發明的專門用于葡萄保鮮劑緩釋包裝的精準釋放制孔設備。

背景技術：

葡萄是漿果類水果，采后貯運期間容易出現的主要問題是干梗、脫粒和腐爛，貯運中針對性的措施是低溫、高濕、結合使用防腐保鮮劑。低溫條件通常由冷庫和冷藏車保證，高濕一般由塑料薄膜包裝加以解決，而使用的防腐保鮮劑一般是由焦亞硫酸鹽為主要成分制成緩釋型保鮮片劑，結合專用包裝紙和其上的精準開孔，實現SO₂的精準緩慢釋放，既可有效達到防腐保鮮的目的，又不使葡萄果實產生SO₂氣體傷害，且保證果肉SO₂殘留在國家標準許可的范圍內。因此，控制SO₂的釋放速率是葡萄保鮮劑使用的關鍵環節之一。

控制SO₂的釋放速率的途徑有：葡萄保鮮微環境的溫度和相對濕度、葡萄保鮮劑的配方、葡萄保鮮劑緩釋包裝上的微孔形狀、大小和個數。本發明涉及的葡萄保鮮劑緩釋包裝精準釋放制孔裝置，就是為了解決SO₂緩釋型葡萄保鮮劑緩釋包裝上的精準制孔，以保證SO₂的精準可控釋放。該裝置屬于采用機械、電子、激光及傳感技術等多種先進技術發明的、專門用于葡萄保鮮劑緩釋包裝的精準釋放制孔設備。

技術實現要素：

為了解決SO₂緩釋型葡萄保鮮劑緩釋包裝上的精準制孔，以保證SO₂的精準可控釋放，本發明公開了了如下的技術內容：

葡萄保鮮劑緩釋包裝精準釋放制孔裝置，包括：機器架1、收卷和放卷機械傳動機構2、脈沖激光發生器3、激光管冷卻系統4、煙塵和紙屑微粒抽吸裝置5；所述收卷和放卷機械傳動機構2安裝在機器架1上，脈沖激光發生器3豎直安裝在機器架上與機架平臺面垂直，激光管冷卻系統4安裝在機架操作平臺下方，是一個封閉的冷卻水循環系統，給激光管進行冷卻，保證其正常工作，煙塵及紙屑抽吸裝置5安裝在機架操作平臺下方且吸風管道口與平臺面平行，采用真空泵和管道抽、吸取由于激光制孔產生的煙塵和紙屑，保持環境和制孔工作面的潔凈。

本發明所述的收卷和放卷機械傳動機構中使用了磁粉制動器6、張力控制器7、糾偏機構8、編碼器9及變頻器10；磁粉制動器6安裝在機架兩端，張力控制器7安裝在機架中部，糾偏機構8安裝在張力控制器7下方，編碼器安裝在糾偏機構8右邊，變頻器10安裝在機架平臺下方；包裝紙途徑收卷磁粉制動器-編碼器-糾偏機構-張力控制器-放卷磁粉控制器，編碼器的將旋轉位移轉換成一串?dāng)?shù)字脈沖信號的旋轉傳感器，這些脈沖能用來控制角位移，編碼器能得到一個速度信號，這個信號要反饋給變頻器，從而調節變頻器的輸出，為獲得不同的走紙速度，采用了變頻調速器。機械傳動機構可以保持走紙張力恒定，偏差微小，并根據需要調節收卷和放卷機械傳動速度。

本發明所述脈沖激光發生器3與機架平臺面垂直，將發生的激光束射向葡萄保鮮片包裝紙，制取所需要特征參數的微孔。脈沖激光發生器為管式CO₂激光發生器，頻長、脈沖數和功率可人為調節設置，以得到所需要的孔徑和孔密度，激光發生器可選用玻璃式或金屬管式，發生器功率范圍為30～120w，激光制孔孔徑范圍為0.02～1mm。

本發明所述激光管冷卻系統4由水箱、水泵和連接管道組成，通過激光發生管外套的冷卻空間，將激光發生管的熱量帶走，維持激光管的工作溫度不高于35 ℃。

本發明所述煙塵和紙屑微粒抽吸裝置5是用來抽吸激光制孔過程中產生的煙霧和紙屑，以保證工作環境的衛生和激光聚焦鏡潔凈。

本發明所述的葡萄保鮮劑緩釋包裝精準釋放制孔裝置在保證緩釋型葡萄保鮮劑緩釋包裝上SO₂的精準釋放。

本發明進一步公開了葡萄保鮮劑緩釋包裝精準釋放制孔裝置的使用方法，其特征在于按如下的步驟進行：

（1）將葡萄保鮮劑緩釋包裝紙安裝在收卷和放卷機械傳動機構的放卷氣漲軸上，將紙頭通過相關的導向輪后纏繞在收卷棍上，保持紙張平整順暢；

（2）調整變頻器頻率，逐步提高走紙速度至1m/s左右；

（3）開啟激光管冷卻系統和煙塵及紙屑抽吸裝置；

（4）開啟脈沖激光發生器，并設定所要求的，頻長、脈沖數和功率；

（5）檢查制孔效果，并進行相關運行參數的調整。

本發明更加詳細的描述如下：

葡萄保鮮劑緩釋包裝精準釋放制孔裝置，其特征在于包括：機器架、收卷和放卷機械傳動機構、脈沖激光發生器、激光管冷卻系統、煙塵和紙屑抽吸裝置。

所述的收卷和放卷機械傳動機構安裝在機器架1上，為保證收卷的緩釋包裝紙整齊、均一、緊密，收卷和放卷機械傳動機構中使用了磁粉制動器、張力控制器、糾偏機構、編碼器和變頻器；包裝紙途徑收卷磁粉制動器-編碼器-糾偏機構-張力控制器-放卷磁粉控制器。編碼器將旋轉位移轉換成一串?dāng)?shù)字脈沖信號的旋轉傳感器，這些脈沖能用來控制角位移。編碼器能得到一個速度信號，這個信號要反饋給變頻器，從而調節變頻器的輸出，為獲得不同的走紙速度，采用了變頻調速器機械傳動機構可以保持走紙張力恒定，偏差微小，并根據需要調節收卷和放卷機械傳動速度。沖激光發生器3豎直安裝在機器架上與機架平臺面垂直；激光管冷卻系統4是一個封閉的冷卻水循環系統，給激光管進行冷卻，保證其正常工作；煙塵及紙屑抽吸系統5采用真空泵和管道抽吸掉由于激光制孔產生的煙塵和紙屑，保持環境和制孔工作面的潔凈。

本發明的收卷和放卷機械傳動機構，為保證在收、放卷過程中葡萄保鮮劑緩釋包裝紙運行速度平穩、均一，卷紙整齊，使用了磁粉制動器、張力控制器和糾偏機構及傳感器，編碼器的作用是一種將旋轉位移轉換成一串?dāng)?shù)字脈沖信號的旋轉傳感器，這些脈沖能用來控制角位移。編碼器能得到一個速度信號，這個信號要反饋給變頻器，從而調節變頻器的輸出，為獲得不同的走紙速度，采用了變頻調速器。葡萄保鮮劑緩釋包裝紙寬8cm, 最大走紙速度為1.6m/s。

本發明所屬的脈沖激光發生器為管式CO₂激光發生器，頻長、脈沖數和功率可人為調節設置，以得到所需要的孔徑和孔密度。激光發生器可選用玻璃式或金屬管式，發生器功率范圍為30～120w，激光制孔孔徑范圍為0.02～1mm。

本發明所屬激光管冷卻系統，由水箱、水泵和連接管道組成循環水冷卻系統，通過激光發生管外套的冷卻空間，將激光發生管的熱量帶走，維持激光管的工作溫度不高于35 ℃。

本發明所屬的煙塵及紙屑抽吸系統，是用來抽吸激光制孔過程中產生的煙霧和紙屑，以保證工作環境的衛生和激光聚焦鏡潔凈。

本發明更進一步公開了公開的葡萄保鮮劑緩釋包裝精準釋放制孔裝置的使用方法是：

（1）將葡萄保鮮劑緩釋包裝紙安裝在收卷和放卷機械傳動機構2的放卷氣漲軸上，將紙頭通過相關的導向輪后纏繞在收卷棍上，保持紙張平整順暢；

（2）調整變頻器頻率，逐步提高走紙速度至1m/s左右；

（3）開啟激光管冷卻系統4和煙塵及紙屑抽吸裝置5；

（4）開啟脈沖激光發生器2，并設定所要求的，頻長、脈沖數和功率；

（5）檢查制孔效果，并進行相關運行參數的調整。

本發明更進一步公開了葡萄保鮮劑緩釋包裝精準釋放制孔裝置在保證緩釋型葡萄保鮮劑緩釋包裝上SO₂的精準制孔方面的應用，實驗結果顯示：控制SO₂氣體濃度的精度提高，貯藏期延長30天，貨架期延長2天。

本發明公開的葡萄保鮮劑緩釋包裝精準釋放制孔裝置，與現有設備和技術相比具有的技術效果在于：

（1）現有常規葡萄保鮮劑緩釋包裝紙不進行預先制孔，葡萄保鮮片劑包裝后使用前靠人工用2號大頭針人工扎眼，費時費共，精準性差；精準釋放制孔裝置在葡萄保鮮劑片劑包裝前就對包裝紙進行了制孔，減少了保鮮劑使用前人工扎孔工序，費用大幅降低；

（2）本發明的精準釋放制孔裝置，采用精準定位、精準數量和大小制孔，使可葡萄保鮮劑S0₂可控釋放性大幅提高，提高了葡萄保鮮質量和可靠性。

附圖說明

圖1葡萄保鮮劑緩釋包裝精準釋放制孔裝置示圖

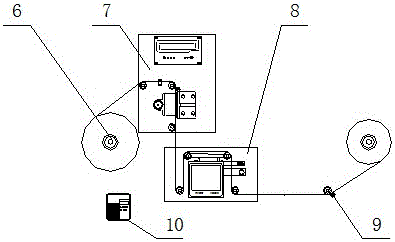

附圖2收卷和放卷機械傳動機構控制示意圖；

附圖中序號說明如下:

1. 機器架； 2. 收卷和放卷機械傳動機構；

3. 脈沖激光發生器 4. 激光管冷卻系統；

5. 煙塵及紙屑抽吸系統 6. 磁粉制動器

7. 張力控制器 8. 糾偏機構

9. 編碼器 10. 變頻器。

具體實施方式

下面通過具體的實施方案敘述本發明。除非特別說明，本發明中所用的技術手段均為本領域技術人員所公知的方法。另外，實施方案應理解為說明性的，而非限制本發明的范圍，本發明的實質和范圍僅由權利要求書所限定。對于本領域技術人員而言，在不背離本發明實質和范圍的前提下，對這些實施方案中的物料成分和用量進行的各種改變或改動也屬于本發明的保護范圍。本發明所用原料及試劑均有市售。

實施例1

葡萄保鮮劑緩釋包裝精準釋放制孔裝置，包括機器架1、收卷和放卷機械傳動機構2、脈沖激光發生器3、激光管冷卻系統4、煙塵和紙屑微粒抽吸裝置5；所述收卷和放卷機械傳動機構安裝在機器架上，脈沖激光發生器豎直安裝在機器架上與機架平臺面垂直，激光管冷卻系統安裝在機架操作平臺下方，煙塵及紙屑抽吸裝置安裝在機架操作平臺下方且吸風管道口與平臺面平行，采用真空泵和管道抽、吸取由于激光制孔產生的煙塵和紙屑，保持環境和制孔工作面的潔凈。其中的收卷和放卷機械傳動機構中使用了磁粉制動器、張力控制器、糾偏機構、編碼器及變頻器；磁粉制動器安裝在機架兩端，張力控制器安裝在機架中部，糾偏機構安裝在張力控制器下方，編碼器安裝在糾偏機構右邊，變頻器安裝在機架平臺下方；包裝紙途徑收卷磁粉制動器-編碼器-糾偏機構-張力控制器-放卷磁粉控制器，編碼器的將旋轉位移轉換成一串?dāng)?shù)字脈沖信號的旋轉傳感器，這些脈沖能用來控制角位移，編碼器能得到一個速度信號，這個信號要反饋給變頻器，從而調節變頻器的輸出，為獲得不同的走紙速度，采用了變頻調速器。機械傳動機構可以保持走紙張力恒定，偏差微小，并根據需要調節收卷和放卷機械傳動速度。

實施例2

將幅寬8cm葡萄保鮮片劑專用紙塑復合包裝紙一端安裝在放卷輪的氣漲軸上，通過導向輪將另一端卷在收卷輪上，保持紙張平整順暢。開啟電源開關，調節變頻器頻率，逐步提高走紙速度至1m/s左右。走紙速度控制在0.5～1.6m范圍。

同時開啟激光發生器，并設定所要求的頻長、脈沖數 。開啟激光管冷卻系統和煙塵及紙屑抽吸裝置，觀察設備運行電流、電壓是否正常，正常電壓為220V±5%, 正常工作電流為0.6A。

觀察打孔的孔徑、整齊度、間距是否符合要求，并及時調整。打完一卷紙后，再重新上紙，設定的參數不再改變。

用精準制好孔的包裝紙通過片劑包裝機包裝葡萄保鮮劑，規格為

每包包裝 0.5g保鮮片劑2片，每包上下兩面共分布0.2mm的微孔4個。

將采后的巨峰葡萄裝入內襯0.03mm的聚乙烯保鮮袋的多孔塑料包裝箱內，每袋裝葡萄3.5～5kg，敞開袋口，在0℃的冷庫內預冷至葡萄品溫至0～1℃，按每公斤葡萄2包的劑量，放入精準制孔包裝的緩釋型葡萄保鮮劑，扎好袋口在0～-1溫度下貯藏。經氣體取樣測定，保鮮袋內保鮮劑有效成分含量在15～25ppm范圍，葡萄不發生漂白，貯藏4個月，腐爛損耗在3%以下。

實施例3

葡萄保鮮劑緩釋包裝精準釋放制孔裝置的使用方法如下：

（1）將葡萄保鮮劑緩釋包裝紙安裝在收卷和放卷機械傳動機構2的放卷氣漲軸上，將紙頭通過相關的導向輪后纏繞在收卷棍上，保持紙張平整順暢；

（2）調整變頻器頻率，逐步提高走紙速度至1m/s左右；

（3）開啟激光管冷卻系統4和煙塵及紙屑抽吸裝置5；

（4）開啟脈沖激光發生器2，并設定所要求的，頻長、脈沖數和功率；

（5）檢查制孔效果，并進行相關運行參數的調整。

實施例4

對比試驗（以葡萄為例）

結論：

（1）現有常規葡萄保鮮劑緩釋包裝紙不進行預先制孔，葡萄保鮮片劑包裝后使用前靠人工用2號大頭針人工扎眼，費時費共，精準性差；精準釋放制孔裝置在葡萄保鮮劑片劑包裝前就對包裝紙進行了制孔，減少了保鮮劑使用前人工扎孔工序，費用大幅降低；

（2）本發明的精準釋放制孔裝置，采用精準定位、精準數量和大小制孔，使可葡萄保鮮劑S0₂可控釋放性大幅提高，提高了葡萄保鮮質量和可靠性。

以上所述僅為本發明的實施例，并非因此限制本發明的專利范圍，凡是利用本發明說明書內容所作的等效結構或等效流程變換，或直接或間接運用在其他相關的技術領域，均同理包括在本發明的專利保護范圍內。
