本發明屬于高分子材料，特別涉及一種高性能抗老化pc/pbt合金材料。

背景技術：

1、pc/pbt合金是一種綜合性優良，耐熱性良好，耐化學品特性優秀的熱塑性合金材料，廣泛地應用于新能源電池、汽車工業部件、充電換電部件以及家用電器等領域。隨著人們對安全的重視，在應用中賦予了防火安全的性能，pc/pbt合金材料不但需要有良好的力學、耐化學性能，還需具有良好的阻燃性。當前對pc/pbt合金材料的研究中，磷系阻燃劑可作為pc/pbt合金的阻燃劑。磷系阻燃劑以磷酸酯類為代表，這類阻燃劑本身就是酯類，且分子量小，容易被環境誘導水解，而它作為阻燃劑加入到pc/pbt當中，會加速pc/pbt的水解，本發明人做過測試，在高溫85℃高濕85℃恒定環境中測試168h后，該阻燃體系制備的pc/pbt合金完全失去塑料的性能。為此考慮采用溴作為主阻燃劑，配合抗滴落協效阻燃劑，其阻燃效果和高溫高濕的穩定性優于磷酸酯體系。

2、近年來，新能源汽車，新能源電池，充電樁，及航天軍事材料蓬勃發展，帶動了高性能抗老化pc/pbt合金材料及相關產業的快速發展。本發明耐高溫高濕pc/pbt合金材料可應用于新能源電池，充電槍，汽車工業和航天領域，產業化前景廣闊，有很高的經濟價值。

技術實現思路

1、本發明是針對現有阻燃pc/pbt合金材料，在高溫高濕度環境下長期使用時力學性能變差，防火性能不穩定等缺陷進行改良，制備出一種可在高溫高濕環境下使用的pc/pbt合金，可以滿足汽車工業零部件、新能源電池內外部件，極具社會應用價值。

2、本發明的目的在于提供一種高性能抗老化pc/pbt合金材料。

3、本發明的另一目的在于提供一種高性能抗老化pc/pbt合金材料的制備方法。

4、本發明所采取的技術方案是：

5、本發明的目的通過以下技術方案來實現：

6、一種高性能抗老化pc/pbt合金材料，包括以下質量份的原料：

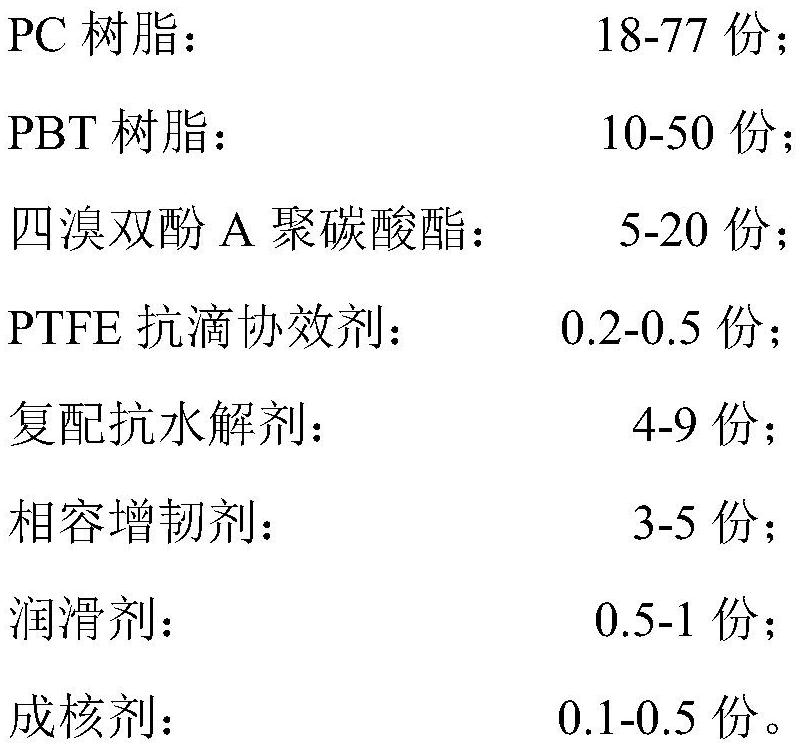

7、

8、所述的pc樹脂為中低粘度，熔融指數6-10g/10min。

9、所述的聚對苯二甲酸丁二醇酯為中粘度，粘度為0.8-1.2。

10、所述的四溴雙酚a聚碳酸酯，溴含量≥52％。

11、所述的抗滴落協效劑為包覆型ptfe抗滴落劑。

12、所述的相容增韌劑為ema接枝gma類。

13、所述的復配型抗水解為抗氧劑、苯并三唑紫外線吸收劑、酯交換抑制劑、苯乙烯-丙烯腈-丙烯酸縮水甘油酯共聚物按一定配比組成的復配型水解劑。

14、所述的潤滑劑為硅酮類潤滑劑。

15、所述的成核劑為有機成分和無機成分優化混合物。

16、上述高性能抗老化pc/pbt合金材料的制備方法，包括以下步驟：

17、1)按所述的配方稱取各種原料；

18、2)將pc、四溴雙酚a聚碳酸酯、pbt樹脂于120℃的溫度下干燥3-4小吋，然后與其他所有原料混合均勻；

19、3)將混好的原料置于擠出機的下料斗中，經雙螺桿擠出機熔融擠出造粒，即可獲得高性能抗老化pc/pbt合金材料。

20、相對于現有技術，本發明具有如下優點和效果：

21、1)本發明創造性提出一種復配型抗水解劑，該復配型水解劑若按一定的比例添加使用，可克服pc/pbt聚酯合金在高溫高濕度下，酯基容易水解反應，引發降解和酯交換，最終導致pc/pbt合金材料的力學性能和防火性能大幅下降，無法在環境苛刻的工業生產中長期使用的問題。

22、2)本發明的抗水解劑的原理如下：1.通過加入ema接枝物，一方面利用ema對水不敏感，利用分子反應原理，可將ema加入pc/pbt分子結構中，隔離水分子與pc/pbt反應，另一方面bf-7m中自身gma基團具有抗水解性，不受該溫度和濕度的影響，不會被水解，具有長效增韌作用；2.利用sag008中gma高活性環氧基團的特性，捕獲高溫高濕下發生水解的基團進行鏈終止反應，抑制水解，保護分子量的完整性；3.酯交換抑制劑的作用是抑制pbt和pc酯基之間的反應，在85℃下，pbt的分子鏈突破玻璃態，加入酯交換劑恰好抑制了pc和pbt酯基之間的反應，以此避免酯基的水解反應；4.抗氧劑1076是良好的長效老化劑，主要保護高溫下分子斷裂和反應；5.苯并三唑主要利用自身酚類可形成氫鍵的特性，可以吸收大量的能量，再釋放熱量，然后再繼續形成自身氫鍵的循環特性，可以很好地保護聚酯分子在高溫高濕下的穩定性，從而保護材料抑制材料的水解。以上復配抗水解劑需按特定比例和固定添加量以上，才有效果。

23、3)本發明采用四溴雙酚a聚碳酸酯為主阻燃劑，一方面該阻燃劑分子量較大，抗水解能力和成碳性能比其他溴系阻燃如溴化三嗪，十溴二苯乙烷以及溴化環氧樹脂強；另外該阻燃劑與pc、pbt具有極佳的相容性，同時還可耐300℃高溫加工不受分解，是最合適該體系的阻燃劑。

技術特征：

1.一種高性能抗老化pc/pbt合金材料，其特征在于，包括以下質量份的原料：

2.根據權利要求1所述的一種高性能抗老化pc/pbt合金材料，其特征在于：所述的pc樹脂為中低粘度，熔融指數6-10g/10min。

3.根據權利要求1所述的一種高性能抗老化pc/pbt合金材料，其特征在于：所述的聚對苯二甲酸丁二醇酯為中粘度，粘度為0.8-1.2。

4.根據權利要求1所述的一種高性能抗老化pc/pbt合金材料，其特征在于：所述的四溴雙酚a聚碳酸酯，溴含量≥52％。

5.根據權利要求1所述的一種高性能抗老化pc/pbt合金材料，其特征在于：所述的抗滴落協效劑為包覆型ptfe抗滴落劑。

6.根據權利要求1所述的一種高性能抗老化pc/pbt合金材料，其特征在于：所述的相容增韌劑為ema接枝gma類。

7.根據權利要求1所述的一種高性能抗老化pc/pbt合金材料，其特征在于：所述的復配型抗水解為抗氧劑、苯并三唑紫外線吸收劑、酯交換抑制劑、苯乙烯-丙烯腈-丙烯酸縮水甘油酯共聚物按一定配比組成的復配型水解劑。

8.根據權利要求1所述的一種高性能抗老化pc/pbt合金材料，其特征在于：所述的潤滑劑為硅酮類潤滑劑。

9.根據權利要求1所述的一種高性能抗老化pc/pbt合金材料，其特征在于：所述的成核劑為有機成分和無機成分優化混合物。

10.根據權利要求1-9任意之一所述高性能抗老化pc/pbt合金材料，其特征在于，包括以下步驟：

技術總結
本發明公開了一種高性能抗老化PC/PBT合金材料及其制備方法，所述材料由以下質量份數的成分制成：聚碳酸酯(PC)樹脂，聚對苯二甲酸丁二醇酯(PBT)樹脂，四溴雙酚A聚碳酸酯，抗滴協效劑，成核劑，相容增韌劑，復配型抗水解劑，潤滑劑。本發明制備的耐高溫高濕PC/PBT合金材料缺口沖擊強度可達508J/m，阻燃等級1.5mm?V?0，拉伸強度56Mpa，彎曲強度72Mpa，彎曲模量2350Mpa，力學性能優良且適用于新能源汽車部件、新能源電池、電車充電樁，以及家用電子電器。

技術研發人員：李景任,紀效均,尹秀萍,趙麗萍,張海生,張鍇,蔡瑩,蔡青,周臻綸,周文
受保護的技術使用者：上海普利特復合材料股份有限公司
技術研發日：
技術公布日：2025/4/28
