本發明涉及皮革污水處理領域，特別是指一種基于亞臨界水的從含鉻污泥回收蛋白的方法。

背景技術：

1、隨著環保法規的日益嚴格和全球環境保護意識的增強，皮革行業面臨的環保壓力不斷增大。國家和地方政府層面密集發布了一系列政策、法規及發展規劃，要求皮革行業加強含鉻污泥的處理和處置，防止對環境造成污染。

2、鉻污泥作為皮革生產過程中的必然產物，其含有大量的重金屬鉻以及有機物質(如蛋白質)，若未經妥善處理，將對環境和生態系統造成嚴重影響。同時，含鉻污泥中的蛋白質資源具有一定的回收價值。

3、目前，皮革行業含鉻污泥的處理方法主要包括溶劑萃取法、堿沉淀法、污泥外運法、生物淋濾法、焚燒法以及安全填埋法等。然而，這些方法在實際應用中各有優缺點，且存在處理不徹底、資源化利用率低、成本高等問題。例如，堿沉淀法雖然工藝簡單、技術成熟、投資少，但易出現沉淀不徹底、分離難度大等問題；焚燒法則會產生含鉻爐灰，資源化利用率低，且可能對環境造成二次污染。

技術實現思路

1、本發明提供一種基于亞臨界水的從含鉻污泥回收蛋白的方法，以解決現有皮革行業含鉻污泥的處理方法效果差，存在二次污染的問題。

2、本發明采用如下技術方案：

3、一種基于亞臨界水的從含鉻污泥回收蛋白的方法，包括如下步驟：

4、預處理：取1000-1200g含鉻污泥加入常溫水8-10l加入80-84g氧化鎂，調節ph?9-10，攪拌均勻，靜置3-6h；得到預處理液a；

5、水解：將預處理液a加入到亞臨界水反應裝置中，再加入水15-20l，密封；在2-3h升溫至150-200℃，然后反應60-120min；冷卻至常溫，得到含鉻污泥水解液b；

6、過濾：將含鉻污泥水解液b用100-150目的篩網來過濾，濾液即為含鉻污泥水解的蛋白液c，濾渣為水解渣d；

7、干燥：將含鉻污泥水解的蛋白液c用霧化干燥器干燥，得到蛋白粉。

8、進一步地，上述亞臨界水是指壓力在22.1mpa以下，將水加熱到100℃以上臨界溫度374℃以下的高溫，水體仍然保持在液體狀態。

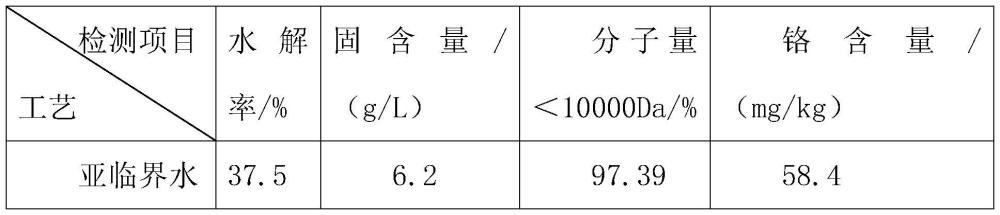

9、由上述對本發明的描述可知，和現有技術相比，本發明具有如下優點：

10、1.本申請的處理方法，將預處理液a加入到亞臨界水反應裝置中，亞臨界水是指壓力在22.1mpa以下，將水加熱到100℃以上臨界溫度374℃以下的高溫，水體仍然保持在液體狀態。在此狀態下的水的h+和oh-的濃度較高，具有酸堿催化功能，并且在此狀態下水的介電常數降低這使水可以溶解許多極性較弱的物質，使用亞臨界水提取物質中的有機物可以擁有良好的效果。

11、2.本申請在含鉻污泥的預處理中，使用氧化鎂調節含鉻污泥的ph值，可增加鉻在廢渣中的富集，降低回收蛋白質的鉻含量；在利用亞臨界水裝置處理含鉻污泥的過程中只需要加入水、含鉻污泥、氧化鎂。反應物少，工藝簡單，不會產生二次污染。

12、3.本申請在亞臨界水的反應條件下含鉻污泥中的所有蛋白質質均可回收，回收效率高。并且在此條件下可以殺死體系中的所有微生物，可以有效出去含鉻污泥中的臭味。

13、4.本申請采用亞臨界水處理含鉻污泥，不但可以回收含鉻污泥中的蛋白質對其進行資源化利用，同時還可以降低含鉻廢棄物的浸出鉻含量，減少含鉻廢棄物的環境危害性。

技術特征：

1.一種基于亞臨界水的從含鉻污泥回收蛋白的方法，其特征在于，包括如下步驟：

2.如權利要求1所述的一種基于亞臨界水的從含鉻污泥回收蛋白的方法，其特征在于：所述亞臨界水是指壓力在22.1mpa以下，將水加熱到100℃以上臨界溫度374℃以下的高溫，水體仍然保持在液體狀態。

技術總結
本發明涉及一種基于亞臨界水的從含鉻污泥回收蛋白的方法，包括如下步驟：預處理：取含鉻污泥加入常溫水加入氧化鎂，調節pH?9?10，攪拌均勻，靜置3?6h；加入到亞臨界水反應裝置中，再加入水，密封；在2?3h升溫至150?200℃，然后反應60?120min；冷卻至常溫，用100?150目的篩網來過濾，濾液即為含鉻污泥水解的蛋白液C，濾渣為水解渣D；將含鉻污泥水解的蛋白液C用霧化干燥器干燥，得到蛋白粉。本申請采用亞臨界水處理含鉻污泥，不但可以回收含鉻污泥中的蛋白質對其進行資源化利用，同時還可以降低含鉻廢棄物的浸出鉻含量，減少含鉻廢棄物的環境危害性。

技術研發人員：郭文翰,林可心,位博宇,姜傳洋,許良緣,溫會濤
受保護的技術使用者：興業皮革科技股份有限公司
技術研發日：
技術公布日：2025/4/24
