本發明屬于麥芽糖生產，具體地涉及一種提高麥芽糖醇含量的裝置。

背景技術：

1、麥芽糖是一種由兩個葡萄糖分子經由α-1,4糖苷鍵連接而成的二糖，也稱為麥芽二糖，其廣泛應用于食品、飲料、醫藥等多個行業。現有技術的麥芽糖生產工藝主要包括預處理、液化、糖化和濃縮等。提高麥芽糖醇含量的方式有多種，最常見的方式是改進糖化工藝。

2、現有技術的糖化工藝；液化完成后，將液化液過濾去除多余雜質，得到適合糖化的底物。然后在底物中加入普魯蘭酶糖化，最后加入β-淀粉酶繼續糖化。其中普魯蘭酶能切開支鏈淀粉分支點中的α-1,6-糖苷鍵，形成直鏈，使底物更易于被β-淀粉酶作用；β-淀粉酶主要作用于普魯蘭酶能切開直鏈淀粉，β-淀粉酶一次切開相隔的α-1,4?鍵，順次將它分解為兩個葡萄糖基。

3、在上述糖化工藝過程中，由于糖化過程的ph接近中性，且溫度未達到巴斯德消毒溫度，一些較為耐熱和耐酸的微生物容易生長。如嗜熱的乳酸桿菌等雜菌，會消耗已產生的糖分，大量繁殖并產酸，使糖化的ph值迅速下降到酶的有效范圍以外，導致酶無法正常發揮作用。

技術實現思路

1、本發明的目的在于針對現有技術的不足之處，提供一種提高麥芽糖醇含量的裝置，以解決現有技術中的技術問題。

2、本發明的目的可以通過以下技術方案實現：一種提高麥芽糖醇含量的裝置，其包括糖化罐以及安裝在糖化罐頂部的氣缸，氣缸輸出端連接過濾組件，糖化罐內安裝單層濾膜，糖化罐頂部安裝進液口，進液口連接液化液，所述糖化罐側壁上分別安裝供熱組件和進液組件，糖化罐底部安裝排液口；所述過濾組件包括推盤和通孔基盤，氣缸輸出端連接推盤，所述推盤通過連桿與通孔基盤連接，所述單層濾膜位于推盤和通孔基盤之間布設，推盤和通孔基盤在糖化罐內組成一個定料腔，進液口通過螺紋軟管連接定料腔；在使用時，液化液通過進液口輸送至定料腔內，接著通過進液組件向定料腔內注入定量的溶菌酶，等溶菌酶水解液化液中的雜菌后，氣缸推動定料腔內部液化液通過單層濾膜。

3、作為本方案進一步的優化或者改進，所述糖化罐內部分為除菌腔、糖化腔一和糖化腔二，除菌腔和糖化腔一由單層濾膜分隔，糖化腔一和糖化腔二由兩層超濾膜分隔。

4、作為本方案進一步的優化或者改進，所述供熱組件包括加熱板一、加熱板二和加熱板三，所述進液組件包括進液管一、進液管二和進液管三，除菌腔外側分別安裝加熱板一和進液管一，糖化腔一外側分別安裝加熱板二和進液管二，糖化腔二外側分別安裝加熱板三和進液管三。

5、作為本方案進一步的優化或者改進，所述通孔基盤底部轉動安裝通孔轉盤，通孔轉盤底部安裝固定盒，固定盒內滑動安裝滑板，滑板兩端分別安裝滑桿一和滑桿二，固定盒內壁對稱安裝電磁鐵，電磁鐵吸附滑板，所述糖化腔一兩側壁上分別開設上下對稱的正j形槽和倒j形槽，滑桿二與倒j形槽滑動配合，滑桿一與正j形槽滑動配合。

6、作為本方案進一步的優化或者改進，所述通孔轉盤底部安裝攪拌組件。

7、作為本方案進一步的優化或者改進，所述通孔轉盤底部安裝固定片，固定片上安裝螺紋桿，所述糖化腔一內轉動安裝內螺紋管，內螺紋管上安裝攪拌葉，內螺紋管與螺紋桿傳動連接。

8、作為本方案進一步的優化或者改進，所述進液管二連接普魯蘭酶；進液管三連接β-淀粉酶。

9、本發明的有益效果：

10、（1）本發明通過向液化液中加注溶菌酶的方式消除液化液中的雜菌，提高麥芽糖醇含量。通過推盤和通孔基盤組成定料腔，根據定料腔內部的指定容量添加定量的溶菌酶，避免溶菌酶過多，導致溶菌酶對有益菌造成影響。

11、具體的，本發明通過氣缸帶動定料腔下移的方式，將定料腔內部液化液中的水解雜質通過單層濾膜過濾，避免溶菌酶水解細菌產生的雜質會與糖化酶發生競爭性抑制，影響酶的活性和糖化效率。

12、（2）本發明的兩層超濾膜是雙層超濾膜，其中一層超濾膜用于阻隔底液中的大分子淀粉，當普魯蘭酶將淀粉分切成直鏈后則可以通過兩層超濾膜；另外一層超濾膜用于分隔普魯蘭酶和β-淀粉酶，確保普魯蘭酶位于糖化腔一，β-淀粉酶位于糖化腔二，同時配合糖化腔一和糖化腔二，將普魯蘭酶和β-淀粉酶發揮到最佳活性。

13、本發明通過兩層超濾膜將底液中的大分子淀粉阻隔在糖化腔一內部，使最佳活性狀態的普魯蘭酶將淀粉分切成直鏈再進入糖化腔二，確保糖化腔二的β-淀粉酶主要對普魯蘭酶分解的直鏈淀粉再次分解，避免β-淀粉酶作用于普魯蘭酶未分解的淀粉，導致β-淀粉酶提前消耗完，最終造成糖化不徹底的現象。

技術特征：

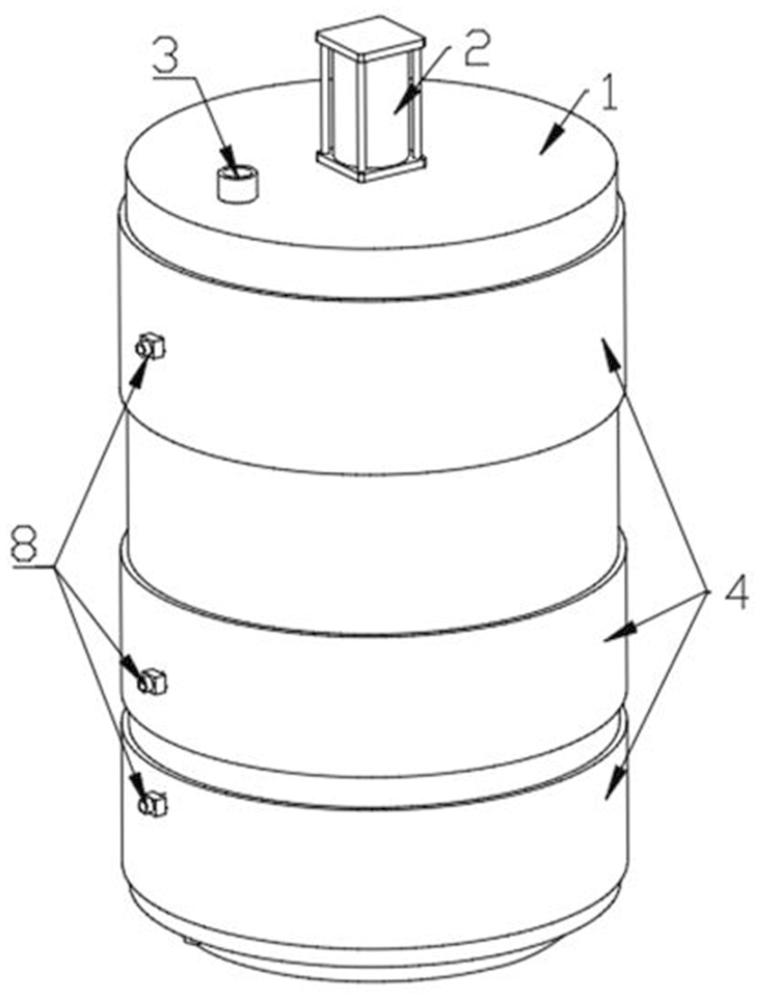

1.一種提高麥芽糖醇含量的裝置，其特征在于：包括糖化罐（1）以及安裝在糖化罐（1）頂部的氣缸（2），氣缸（2）輸出端連接過濾組件（6），糖化罐（1）內安裝單層濾膜（11），糖化罐（1）頂部安裝進液口（3），進液口（3）連接液化液，所述糖化罐（1）側壁上分別安裝供熱組件（4）和進液組件（8），糖化罐（1）底部安裝排液口（9）；

2.根據權利要求1所述的一種提高麥芽糖醇含量的裝置，其特征在于：所述糖化罐（1）內部分為除菌腔（101）、糖化腔一（102）和糖化腔二（103），除菌腔（101）和糖化腔一（102）由單層濾膜（11）分隔，糖化腔一（102）和糖化腔二（103）由兩層超濾膜（12）分隔。

3.根據權利要求2所述的一種提高麥芽糖醇含量的裝置，其特征在于：所述供熱組件（4）包括加熱板一（401）、加熱板二（402）和加熱板三（403），所述進液組件（8）包括進液管一（801）、進液管二（802）和進液管三（803），除菌腔（101）外側分別安裝加熱板一（401）和進液管一（801），糖化腔一（102）外側分別安裝加熱板二（402）和進液管二（802），糖化腔二（103）外側分別安裝加熱板三（403）和進液管三（803）。

4.根據權利要求2所述的一種提高麥芽糖醇含量的裝置，其特征在于：所述通孔基盤（602）底部轉動安裝通孔轉盤（604），通孔轉盤（604）底部安裝固定盒（608），固定盒（608）內滑動安裝滑板（609），滑板（609）兩端分別安裝滑桿一（605）和滑桿二（607），固定盒（608）內壁對稱安裝電磁鐵（610），電磁鐵（610）吸附滑板（609），所述糖化腔一（102）兩側壁上分別開設上下對稱的正j形槽（13）和倒j形槽（14），滑桿二（607）與倒j形槽（14）滑動配合，滑桿一（605）與正j形槽（13）滑動配合。

5.根據權利要求4所述的一種提高麥芽糖醇含量的裝置，其特征在于：所述通孔轉盤（604）底部安裝攪拌組件（7）。

6.根據權利要求5所述的一種提高麥芽糖醇含量的裝置，其特征在于：所述通孔轉盤（604）底部安裝固定片（701），固定片（701）上安裝螺紋桿（702），所述糖化腔一（102）內轉動安裝內螺紋管（704），內螺紋管（704）上安裝攪拌葉（703），內螺紋管（704）與螺紋桿（702）傳動連接。

7.根據權利要求3所述的一種提高麥芽糖醇含量的裝置，其特征在于：所述進液管二（802）連接普魯蘭酶；進液管三（803）連接β-淀粉酶。

技術總結
本發明屬于麥芽糖生產技術領域，具體地涉及一種提高麥芽糖醇含量的裝置，其包括糖化罐以及安裝在糖化罐頂部的氣缸，糖化罐內安裝單層濾膜，糖化罐頂部安裝進液口，所述糖化罐側壁上分別安裝供熱組件和進液組件，糖化罐底部安裝排液口；所述過濾組件包括推盤和通孔基盤，氣缸輸出端連接推盤，所述推盤通過連桿與通孔基盤連接，所述單層濾膜位于推盤和通孔基盤之間布設，推盤和通孔基盤在糖化罐內組成一個定料腔，進液口通過螺紋軟管連接定料腔。在使用時，液化液通過進液口輸送至定料腔內，接著通過進液組件向定料腔內注入定量的溶菌酶，等溶菌酶水解液化液中的雜菌后，氣缸推動定料腔內部液化液通過單層濾膜。

技術研發人員：劉春峰,張鳳彩,王群龍,孫在峰,王軍
受保護的技術使用者：山東健奕宏生物制藥有限公司
技術研發日：
技術公布日：2025/4/24
