本發明涉及石化領域，具體涉及一種生產導電炭黑的方法和系統。

背景技術：

1、在我國因原油儲量的減少和環保意識逐漸加強，劣質油的可獲得性和加工利潤的增大，使得低品質汽油柴油市場份額降低。同時對高品質汽油需求的也逐步增大。而經濟增長減慢使得柴油結構性過剩，柴油的市場份額逐漸降低，而低碳烯烴與芳烴等化工原料的空缺仍需補充，以實現煉油轉型并進一步發展。故需要開發劣重質油生產化工料的高溫裂解技術，從而實現油向化工的成功轉型。

2、炭黑是一種重要的化工原料，作為橡膠工業補強填充劑、膠料的著色劑或調色劑，廣泛應用于油墨、涂料、制革、化纖、冶金、電子、感光材料、黑色農膜和包裝材料等諸多領域。現有技術生產炭黑工藝包括爐黑、槽黑、熱解黑和燈煙黑等生產工藝。中國專利(zl89104111)提供了一種以天然氣為燃料，富氧氣體做助燃劑的炭黑生產方法。該方法改善了爐溫的穩定性，保證供熱，但沒有很好地解決炭黑的產率和品質的問題。

3、導電炭黑一般是由天然氣制乙炔副產炭黑而得到的，其主要反應過程為原料天然氣和氧氣分別在氣體預熱器中加熱到一定溫度后，混合進入反應爐。一部分天然氣燃燒為反應提供熱能，是另外一部分天然氣在1500℃左右進行裂解反應，生產乙炔。而乙炔在高溫下易分解成炭黑和氫氣，所以高溫下的反應最佳時間僅有千分之幾秒，通過噴水淬冷來終止反應。雖然反應時間極短，但還是有炭黑生成。在這個過程中炭黑是一種副產物。

4、cn110204930b一種控制導電炭黑比表面積的生產方法及輸料設備，屬于導電炭黑制備技術領域。控制導電炭黑比表面積的生產方法包括將混合的乙炔和烴類原料在1300～1500℃下發生裂解反應；烴類原料包括烴類化合物中的一種或多種的組合。通入乙炔發生裂解反應在1800℃下得到的導電炭黑的比表面積一般在80m2/g以上。cn112210233a本發明涉及導電炭黑的制備方法，主要天然氣制乙炔副產炭黑有效再生方法缺失的問題。本發明通過導電炭黑的制備方法，包括以下步驟：a)酸處理：原料炭黑用酸溶液處理，得導電炭黑中間品i；(b)堿處理：導電炭黑中間品i用堿溶液處理，導電炭黑中間品ii；(c)負載鹽：導電炭黑中間品ii與含鹽水溶液混合，得導電炭黑中間品iii；(d)煅燒：煅燒導電炭黑中間品iii得導電炭黑成品的技術方案，較好的解決了該問題，可用于工業裝置天然氣制乙炔副產炭黑的回收利用生產中。cn112210233a一種粒狀導電炭黑及其制備方法，屬于導電炭黑技術領域。粒狀導電炭黑的制備方法包括將導電炭黑原料依次經過溫度≥80℃的水濕潤、濕法造粒和干燥。通過利用溫度≥80℃的水浸潤導電炭黑原料，使導電炭黑原料的親水性能增強，溫度≥80℃的水進入到導電炭黑原料的微孔結構中，達到良好的濕潤效果，進一步通過濕法造粒和干燥制得粒徑分布均勻的粒狀導電乙炔炭黑。

技術實現思路

1、本發明的目的是提供一種生產導電炭黑的方法和系統。為了克服現有技術的缺陷，本發明設計了一套反應系統，由裂解原料直接一步法生產導電炭黑，跳過乙炔的生產環節。

2、本發明的第一方面提供了一種生產導電炭黑的方法，包括：

3、(1)在惰性無氧氣氛下加熱裂解反應器至反應溫度后，向裂解反應器中通入裂解原料和載氣進行裂解反應，得到包含導電炭黑和氣體產物的裂解產物；

4、(2)裂解產物經急冷介質冷卻后，通過氣固分離器分離得到導電炭黑，氣固分離后的氣體經過濾后收集于氣體收集器中得到氣體產物；

5、其中，所述裂解反應器的反應溫度為800-3000℃，優選為1000-1500℃；

6、反應時間為20毫秒-10秒，優選為40毫秒-2秒；

7、所述裂解產物的急冷降溫速度為50-1000℃/毫秒，優選為50-500℃/毫秒；和/或

8、所述裂解產物經冷卻后的溫度為100-900℃，優選為200-500℃。

9、根據第一方面的方法，其中，所述裂解原料為劣質油和/或催化裂化低價值產物；和/或

10、所述載氣選自以下一種或多種：氮氣、氦氣、氬氣、甲烷和c2-c4輕烴；

11、優選地，所述劣質油選自減壓渣油、煤焦油和溶劑脫瀝青油中的一種或幾種；和/或所述催化裂化低價值產物選自催化裂化油漿、催化裂化柴油和催化裂化回?zé)捰椭械囊环N或幾種。

12、根據第一方面的方法，其中，所述載氣與所述裂解原料的單位時間進料比為0.1-20升/克，優選為0.5-10升/克。

13、根據第一方面的方法，其中，所述裂解原料和載氣經預熱后進入裂解反應器；

14、優選地，所述裂解原料的預熱溫度為200-600℃，更優選為200-500℃；和/或所述載氣的預熱溫度為500-2500℃，更優選為800-2000℃。

15、根據第一方面的方法，其中，所述急冷介質選自以下一種或多種：水、氮氣、氬氣，優選為液氮。

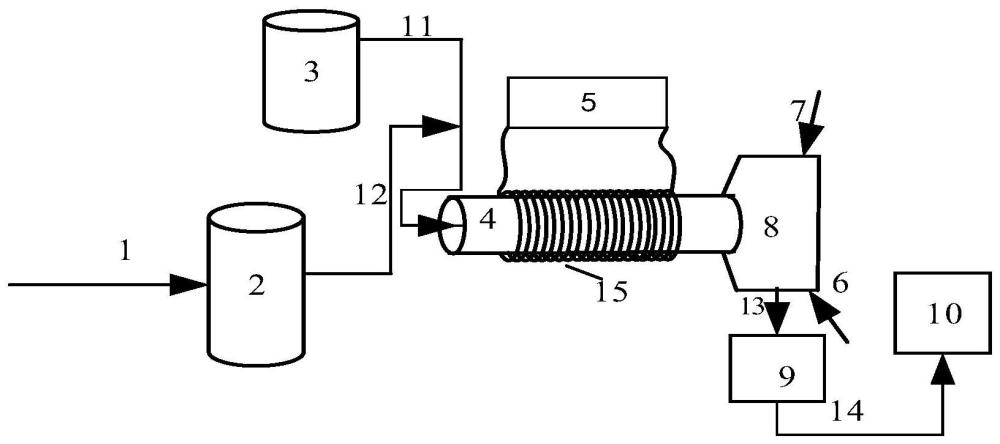

16、本發明的第二方面提供了一種生產導電炭黑的系統，包括：

17、進料單元，包括：

18、第一預熱爐，用于預熱載氣；

19、第二預熱爐，用于預熱裂解原料；

20、反應單元，包括：

21、裂解反應器，所述裂解反應器為沿軸向水平設置的管狀反應器，其設置有原料入口和裂解產物出口，經反應單元的第一預熱爐預熱的載氣和第二預熱爐預熱的裂解原料通過原料入口進入裂解反應器進行裂解反應；

22、高頻電感應加熱設備，其包括套設于所述裂解反應器外周的電磁感應線圈，用于加熱所述裂解反應器；

23、產物分離收集單元，包括：

24、氣固分離器，其設置有裂解產物入口、氣體出口和一個或多個急冷介質入口，所述裂解產物入口與反應單元的裂解反應器的裂解產物出口相連接，所述急冷介質入口設置于所述氣固反應器的上游；

25、過濾器，用于過濾氣固分離器分離得到的氣體；

26、氣體收集器，用于收集經過濾器過濾的氣體產物。

27、根據第二方面的系統，其中，所述裂解反應器的材料選自以下一種或多種：鎢、鉬、鉭、鈮、釩、鉻、鈦、鋯、稀土金屬的硼化物、稀土金屬的碳化物、稀土金屬的氮化物、稀土金屬的硅化物、稀土金屬的磷化物和稀土金屬的硫化物；

28、其中，稀土金屬選自鑭、鈰、鐠和釹中的一種或多種。

29、根據第二方面的系統，其中，所述裂解反應器包括第一擴徑段、反應段和第二擴徑段，所述第一擴徑段和第二擴徑段的內徑大于所述反應段的內徑，所述電磁感應線圈套設于所述反應段的外周。

30、通過上述技術方案，本發明的優點在于：

31、(1)電磁感應線圈加熱裂解反應器，可以實現裂解反應器的快速升溫，并且反應溫度控制簡單、操作穩定；

32、(2)可以提供超高溫、極短反應時間，實現劣質油和/或低價值的催化裂化反應產物的直接裂解；

33、(3)本發明的生產炭黑的方法可以簡便高效地同時制備導電炭黑，且炭黑的收率高。
