本發明屬于透水路面材料領域，具體涉及一種單組分快干石子膠及其制備方法。

背景技術：

1、透水膠粘石是以膠粘劑與天然彩色石子經混合固化而成，具有堅固美觀、色澤自然、透水率高的特點。聚氨酯膠粘劑以其優異的力學性能表現、長期耐候性及施工便利性而廣泛應用于透水膠粘石領域。

2、為了實現多種多樣的美觀圖案設計，長久保持路面外觀顏色，越來越多的場合需要膠粘劑組分能保證在長期使用后不變色。脂肪族聚氨酯膠粘劑具有優異的耐黃變特點，可滿足膠粘石路面長期使用不變色的要求，但由于脂肪族產品活性與力學強度均較芳香族產品低，因此如何獲得既耐黃變，又能快速干燥且力學性能優異的膠粘劑成為了行業難題。

技術實現思路

1、針對現有技術中存在的上述問題，本發明的目的在于提供一種單組分快干石子膠，具有干燥速度快、強度高、耐候性好等特點。

2、本發明的技術方案如下：

3、首先，本發明涉及一種單組分快干石子膠：

4、一種單組分快干石子膠，其是由包含以下百分比的組分制備得到：

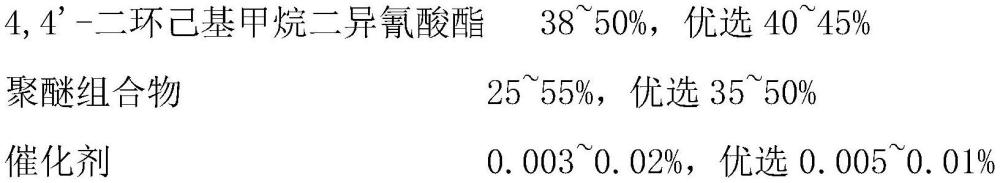

5、

6、

7、其中，4,4'-二環己基甲烷二異氰酸酯中包含順順異構體、順反異構體及反反異構體，并且反反異構體的含量在20～70wt％，優選30％～60wt％；

8、本發明中，所述的單組分快干石子膠，優選的，成品nco含量在4～10％，優選6～8.5％；

9、以上組分的含量均為質量百分量。

10、本發明中，所述的聚醚組合物包含一種或多種以甘油起始的聚醚多元醇，所述聚醚組合物的羥值為150～400mgkoh/g，優選的，在25℃下的粘度為100～400mpa·s。

11、本發明中，所述的催化劑為有機錫鹽和有機鉍鹽中的一種或多種，優選二月桂酸二丁基錫、異辛酸錫、異辛酸鉍中的一種或多種，更優選二月桂酸二丁基錫。

12、本發明中，所述填料為分子篩活化粉(例如4a分子篩活化粉、3a分子篩活化粉、5a分子篩活化粉)、氣相二氧化硅、鈦白粉、硅灰石中至少一種，優選至少兩種以任意比例的組合。

13、本發明另一方面，還提供了上述單組分快干石子膠的制備方法，包括如下步驟：

14、將聚醚組合物、4,4'-二環己基甲烷二異氰酸酯、催化劑混合，加熱完全反應，冷卻后加入填料，攪拌均勻即可；

15、其中，加熱反應溫度為50～100℃，優選60～80℃。

16、本發明的有益效果在于：

17、本發明所述單組分快干石子膠，申請人發現，反反結構的4,4'-二環己基甲烷二異氰酸酯異構體可有效提升體系的干燥速度，并具備優異的力學性能表現，通過更高反反異構體含量的4,4'-二環己基甲烷二異氰酸酯，可使得單組分快干石子膠透具備干燥速度快、強度高、耐候性優異的優點，且干燥過程不需要任何輔助設備，施工便利，具備廣闊應用前景。

技術特征：

1.一種單組分快干石子膠，制備原料包含4,4'-二環己基甲烷二異氰酸酯，其中，4,4'-二環己基甲烷二異氰酸酯中反反異構體的含量在20～70wt％，優選30％～60wt％。

2.根據權利要求1所述的石子膠，由包含以下重量百分比的組分制備得到：

3.根據權利要求1或2所述的石子膠，其中，所述快干石子膠成品nco含量在4～10wt％，優選6～8.5wt％。

4.根據權利要求2-3任一項所述的石子膠，其中，所述聚醚組合物包含一種或多種以甘油起始的聚醚多元醇，羥值為150～400mgkoh/g。

5.根據權利要求2-4任一項所述的石子膠，其中，所述催化劑為有機錫鹽和有機鉍鹽中的一種或多種，優選二月桂酸二丁基錫、異辛酸錫、異辛酸鉍中的一種或多種。

6.根據權利要求2-5任一項所述的石子膠，其中，所述填料為分子篩活化粉、氣相二氧化硅、鈦白粉、硅灰石中的至少一種，優選至少兩種以任意比例的組合。

7.一種權利要求1-6中任一項所述的石子膠的制備方法，包括：

8.根據權利要求7所述的制備方法，其中，加熱反應溫度為50～100℃，優選60～80℃。

技術總結
本發明涉及一種單組分快干石子膠及其制備方法。所述的單組分快干石子膠由包含4,4'?二環己基甲烷二異氰酸酯、聚醚多元醇、填料及催化劑的原料制備而成，其中4,4'?二環己基甲烷二異氰酸酯中反反異構體含量20～70％。該單組分聚氨酯防水涂料具有優異的耐候性，更快的表干速度，施工簡便，應用于多彩透水膠粘石路面鋪裝具有極佳的強度及外觀效果。

技術研發人員：張昊天,趙磊,俞濤,孫淑常,許陽陽,殷憲航
受保護的技術使用者：萬華化學集團股份有限公司
技術研發日：
技術公布日：2025/4/28
