本發明涉及膠粘劑及粘接方法，具體涉及用于膠帽帽頂與帽身粘接的長時效雙組份膠粘劑及粘接方法。

背景技術：

1、新型防偽膠帽由帽頂、帽身、電子標簽等組成，在新型防偽膠帽生產過程中需要將帽頂和帽身粘接，從而形成膠帽成品。現有膠帽的帽頂和帽身通常為同一材質，而新型防偽膠帽尤其是酒瓶防偽膠帽的帽頂印制有防偽特征圖案，防偽特征圖案通常為光學防偽，只能在pet材料上實現，防偽膠帽的帽身為熱收縮pvc材質，現有膠粘劑及粘接方法，很難將兩種材質粘合，且一般的膠粘劑在涂抹后會快速發生反應，導致粘性變差，必須在很短的時間內完成粘接，因此急需開發一種能夠將pet和pvc兩種材質的塑料粘接在一起，且粘合后可以防變造的膠粘劑及粘接方法。

技術實現思路

1、本發明的目的是解決現有技術中膠粘劑與空氣易發生反應，導致粘性變差，必須在很短的時間內完成粘接的不足之處，而提供一種用于膠帽帽頂與帽身粘接的長時效雙組份膠粘劑及粘接方法。

2、為實現上述目的，本發明提供的技術解決方案如下：

3、一種用于膠帽帽頂與帽身粘接的長時效雙組份膠粘劑，其特殊之處在于：由主劑和固化劑組成，主劑為水性聚氨酯，固化劑選自hdi二聚體、hdi三聚體或hdi多聚體；所述主劑和固化劑的質量比為(9～20):1。

4、進一步地，所述主劑和固化劑的質量比為(9～12):1；

5、所述水性聚氨酯的軟段為聚酯多元醇，硬段為氨基甲酸酯鍵，并且所述水性聚氨酯經過碳化亞二胺進行改性以提高交聯度；

6、所述水性聚氨酯的含固量為40～60％，ph為7-9，粘度為4000～11000pa·s/25℃；

7、所述固化劑為包含hdi三聚體的親水脂肪族聚異氰酸酯，其中nco含量為5～15％；

8、所述膠粘劑的初始粘接力≥25n/2.5cm。

9、進一步地，所述主劑和固化劑的質量比為10:1；

10、所述水性聚氨酯的粘度為4000～8000pa·s/25℃；

11、所述固化劑由hdi三聚體和二丙二醇二甲醚組成，且任一物質的質量百分比在45％-55％之間。

12、同時，還提供一種用于膠帽帽頂與帽身粘接的粘接方法，在帽頂基材上涂布膠粘劑，帽頂基材為pet材質，帽身為熱縮pvc材質，其特殊之處在于，包括以下步驟：

13、s1.材料準備：取權利要求1～5任一所述膠粘劑的主劑和固化劑，按質量比混合，得到用于膠帽帽頂與帽身粘接的長時效雙組份膠粘劑；

14、s2.涂膠：在帽頂基材的內側面上涂布膠粘劑，然后烘干，使得帽頂基材上形成一層膠膜，并收卷；

15、s3.復合：從步驟s1中主劑和固化劑混合后開始計時，在n個小時內，將帽身和涂膠后的帽頂基材通過熱壓進行復合，得到粘接成品；復合壓力為0.35～0.6mpa，復合溫度為140～190℃，復合時間為0.25～0.3s；

16、s4.固化：將粘接成品靜置使其中的膠粘劑固化。

17、進一步地，還包括模切后的分切步驟：對帽頂基材進行模切，從而在帽頂邊緣形成缺口，降低帽頂材料的強度。

18、進一步地，還包括分切前的模切步驟：將按列排布的帽頂基材裁切成單列，形成小卷，便于運輸和復合。

19、進一步地，還包括收卷后的倒卷，用于避免收卷后膠膜粘連相鄰層的帽頂基材。

20、進一步地，還包括涂膠后的儲存和/或運輸過程；

21、所述儲存和/或運輸的環境為真空條件，真空度為600～1500pa，溫度為0～10℃。

22、進一步地，所述帽頂的厚度60～120μm，所述帽身的厚度60～120μm；

23、步驟s2中，所述膠粘劑層數為1～8層，膠粘劑的涂布參數為30-110g/m2；烘干時間不超過3min，烘干溫度小于100℃，實現收卷后膠膜不返粘；所述烘干裝置包括至少兩個烘道，烘道的溫度依次升高；

24、步驟s1至s3的環境溫度≤25℃，濕度≤60％；

25、步驟s3中，n≤72；

26、步驟s4中，所述固化的時間≥72h，固化的溫度≤50℃。

27、進一步地，步驟s1至s3的環境溫度為室溫，在步驟s3之前，膠粘劑在室溫下的總時間≤12h；

28、步驟s3中，所述復合溫度為170℃；所述烘干裝置包括兩個烘道，第一個烘道溫度為40-60℃，第二烘道溫度為61-99℃；

29、步驟s4中，n≤48。

30、本發明的有益效果：

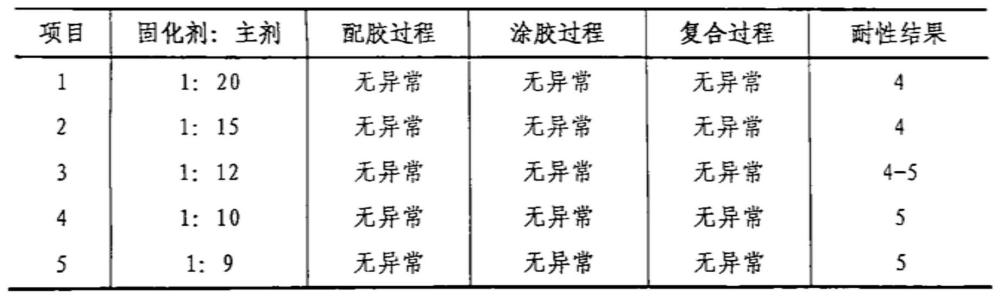

31、本發明中的膠粘劑為反應型膠粘劑，利用水性聚氨酯作為主劑，固化劑中含hdi二聚體、三聚體或多聚體，可以有效延緩其與主劑的反應速率；固化劑優選含hdi三聚體的親水脂肪族聚異氰酸酯，并通過特定比例配制，配合特定的粘接方法，延長膠粘劑的有效開放時間至72h，實現不同材質的帽頂和帽身的有效粘接；在膠帽粘接中，同時控制環境溫度、復合溫度、時間等參數，結合膠帽邊緣模切的刀線，使得粘接后的pet帽頂無法被完整剝離下來，通過實驗驗證，本發明的粘接方法粘接的膠帽具有很高的耐性等級，且可以進行大規模工程化生產。

技術特征：

1.一種用于膠帽帽頂與帽身粘接的長時效雙組份膠粘劑，其特征在于：

2.根據權利要求1所述用于膠帽帽頂與帽身粘接的長時效雙組份膠粘劑，其特征在于：所述主劑和固化劑的質量比為(9～12):1；

3.根據權利要求2所述用于膠帽帽頂與帽身粘接的長時效雙組份膠粘劑，其特征在于：所述主劑和固化劑的質量比為10:1；

4.一種用于膠帽帽頂與帽身粘接的粘接方法，在帽頂基材上涂布膠粘劑，帽頂基材為pet材質，帽身為熱縮pvc材質，其特征在于，包括以下步驟：

5.根據權利要求4所述用于膠帽帽頂與帽身粘接的粘接方法，其特征在于，還包括模切后的分切步驟：對帽頂基材進行模切，從而在帽頂邊緣形成缺口，降低帽頂材料的強度。

6.根據權利要求5所述用于膠帽帽頂與帽身粘接的粘接方法，其特征在于，還包括分切前的模切步驟：將按列排布的帽頂基材裁切成單列，形成小卷，便于運輸和復合。

7.根據權利要求4或5或6所述用于膠帽帽頂與帽身粘接的粘接方法，其特征在于，還包括收卷后的倒卷，用于避免收卷后膠膜粘連相鄰層的帽頂基材。

8.根據權利要求7所述用于膠帽帽頂與帽身粘接的粘接方法，其特征在于，還包括涂膠后的儲存和/或運輸過程；

9.根據權利要求8所述用于膠帽帽頂與帽身粘接的粘接方法，其特征在于，

10.根據權利要求9所述用于膠帽帽頂與帽身粘接的粘接方法，其特征在于：

技術總結
本發明涉及膠粘劑及粘接方法，具體涉及用于膠帽帽頂與帽身粘接的長時效雙組份膠粘劑及粘接方法，為解決現有技術中膠粘劑與空氣易發生反應，導致粘性變差，必須在很短的時間內完成粘接的不足之處。用于膠帽帽頂與帽身粘接的長時效雙組份膠粘劑由主劑和固化劑組成，主劑為水性聚氨酯，固化劑選自HDI二聚體、HDI三聚體或HDI多聚體；所述主劑和固化劑的質量比為(9～20):1，依次通過材料準備、涂膠、烘干、復合、固化等步驟，利用膠粘劑對膠帽帽頂與帽身進行粘接，最終得到耐沸水、耐剝離的膠帽，結合膠粘劑組分以及特定參數使得膠粘劑的有效開放時間可以達到72小時。

技術研發人員：郭鋼鋒,鐘有菊,譚江燕
受保護的技術使用者：西安印鈔有限公司
技術研發日：
技術公布日：2025/4/28
