本發明涉及一種涂膜組合物和具有隔熱性的用于防止結露的鋼板，所述涂膜組合物由于通過發泡形成的封閉孔而具有隔熱性，所述鋼板通過將所述涂膜組合物涂覆在母材金屬板上而制成，所述鋼板用作家電產品的外板、住宅或工廠建筑等的屋頂材料、墻體等。

背景技術：

1、如圖1所示，結露現象是指冰箱或空調等內部和外部的溫差大的家電產品的一面或冬季建筑物的內部和外部的溫差大時，與外部接觸的室內的內墻表面和屋頂材料等結構物的內表面凝結水滴的現象。

2、當家電產品和建筑物或結構物中發生結露現象時，該墻面產生霉菌或者發生結冰等現象，成為損傷建筑物結構體的原因，在產品生產建筑物的屋頂材料等結構物的情況下，由結露現象產生的水滴落到建筑物內部，從而成為損傷產品等的原因。

3、因此，為了始終保持居住空間的舒適狀態、最小化能源損耗、防止建筑物的內裝材料和外裝材料因潮濕而腐爛和受損或者產品生產工藝的損失，需要防止結露現象。

4、通常，建筑物的屋頂材料和墻體使用高絕緣性的石材或木材等屋頂材料，但工廠或其它畜舍或臨時棚舍用建筑物等的屋頂材料由于其建筑和保修的便利性和快速性而使用鋼板材料，鋼板材料由于金屬的高熱導率，頻繁地發生結露現象和熱損失，因此需要附加的隔熱處理。

5、以往，通過多種方法防止結露現象，其中包括使用粘合劑在鋼板材料上粘合厚度為4-6mm的海綿狀的聚乙烯(polyethylene)等隔熱材料的方法，但在這種情況下，由于粘合劑所具有的粘合力的限制和復雜的工藝，在實際應用方面存在問題。

6、也有在聚合物樹脂溶液內部添加多孔無機顆?；虿Ａе閬懋a生孔隙效果以發揮防止結露的效果的實例。然而，在這種情況下，鋼鐵等連續生產方法中，制造的鋼板以卷板形式卷繞，由于較重的鋼鐵的載荷，玻璃珠破裂，從而無法獲得隔熱和防止結露的效果。此外，過量的無機顆?；虿Ａе榈奶砑訉е峦磕さ挠捕茸冇?hard)，因此沖壓加工或彎曲加工時可能發生涂膜破裂的現象。

7、[現有技術文獻]

8、[專利文獻]

9、(專利文獻1)?日本公開專利公報特開2001-270031號

技術實現思路

1、（一）要解決的技術問題

2、對此為了解決上述技術問題，本發明的一個方面提供一種包含膠囊形式的發泡劑且由于所述發泡劑的發泡形成的封閉孔而具有隔熱性的涂膜組合物。

3、本發明的另一個方面提供一種涂覆如上所述的具有隔熱性的涂膜組合物的涂裝金屬板。

4、（二）技術方案

5、根據本發明的一個實施方案，提供一種涂膜組合物，所述涂膜組合物包含：聚合物樹脂、發泡膠囊、增塑劑以及二氧化硅，其中，相對于100重量份的所述聚合物樹脂，所述涂膜組合物包含：0.1-10重量份的所述發泡膠囊、5-40重量份的所述增塑劑、1-10重量份的所述二氧化硅，所述發泡膠囊為熱塑性塑料小室(cell)結構中包含有發泡劑的發泡膠囊形式，所述發泡膠囊與所述二氧化硅的重量比為1:1至1:10。

6、根據本發明的另一個實施方案，提供一種涂裝金屬板，所述涂裝金屬板包括母材金屬板和在所述母材金屬板的至少一面上的防結露層，所述防結露層包括多孔涂膜層以及所述母材金屬板和多孔涂膜層之間的預處理層，所述多孔涂膜層包含所述涂膜組合物而包括封閉孔。

7、（三）有益效果

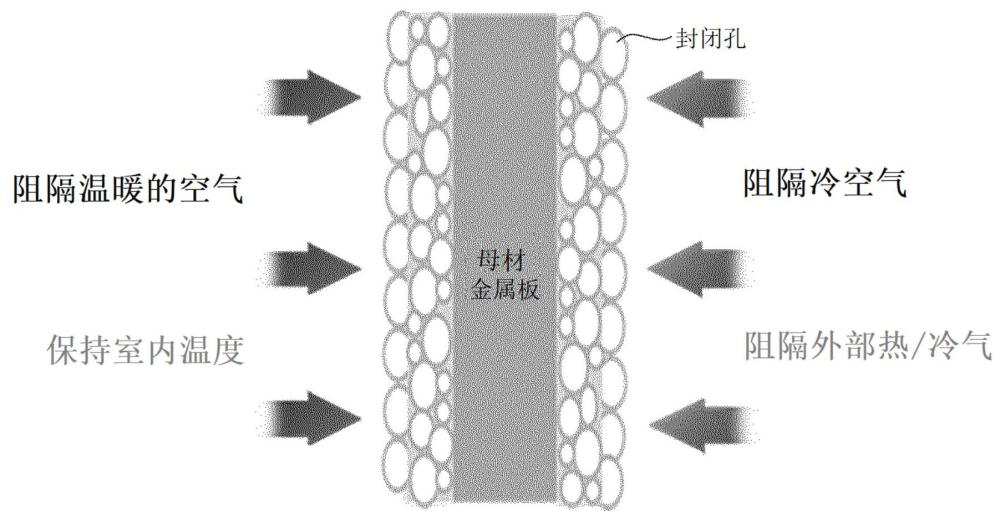

8、由本發明的涂膜組合物形成的涂膜包括發泡膠囊內部所包含的發泡劑發泡而形成的封閉孔，因此不僅可以通過最小化外部和內部的溫差來防止結露的形成，而且具有阻隔外部的熱或寒氣且還防止內部的熱和寒氣散發到外部的隔熱效果，因此具有可以節約能源的效果。

9、此外，包含根據本發明的涂膜組合物的防結露層具有高輻射率和強度，并且具有防止母材金屬板被腐蝕的耐蝕性。

技術特征：

1.一種涂膜組合物，其包含：聚合物樹脂、發泡膠囊、增塑劑以及二氧化硅，

2.根據權利要求1所述的涂膜組合物，其中，所述聚合物樹脂為聚氯乙烯樹脂或聚氨酯樹脂。

3.根據權利要求1所述的涂膜組合物，其中，所述增塑劑為選自鄰苯二甲酸二2-丙基庚酯(dphp)、己二酸二2-乙基己酯(deha)、己二酸二甲酯(dmad)、己二酸單甲酯(mmad)、己二酸二辛酯(doa)、癸二酸二丁酯(dbs)、馬來酸二丁酯(dbm)、馬來酸二異丁酯(dibm)和三甲基戊二醇二異丁酸酯中的一種以上。

4.根據權利要求1所述的涂膜組合物，其中，發泡膠囊的平均粒徑為1-20μm。

5.根據權利要求1所述的涂膜組合物，其中，所述涂膜組合物進一步包含選自稀釋溶劑、顏料、表面活性劑、抗菌劑、防霉劑、消光劑、消泡劑、增稠劑、防沉降劑、流平劑、分散劑、熱穩定劑、蠟成分和紫外線吸收劑中的一種以上的添加劑。

6.一種涂裝金屬板，其包括母材金屬板和所述母材金屬板的至少一面上的防結露層，所述防結露層包括多孔涂膜層和設置在所述母材金屬板和多孔涂膜層之間的預處理層，所述多孔涂膜層包含權利要求1至5中任一項所述的涂膜組合物而包括封閉孔。

7.根據權利要求6所述的涂裝金屬板，其中，所述母材金屬板選自冷軋鋼板、熱軋鋼板、鍍鋅鋼板、鍍鋅合金鋼板、鋁板和不銹鋼板。

8.根據權利要求6所述的涂裝金屬板，其中，所述母材金屬板的厚度為0.25mm至4.5mm。

9.根據權利要求6所述的涂裝金屬板，其中，所述預處理層通過將包含選自丙烯酸樹脂、環氧樹脂、酚醛樹脂、二甲苯樹脂、聚酯樹脂和聚氨酯樹脂中的一種以上的組合物涂覆在所述母材金屬板的至少一面上而形成。

10.根據權利要求6所述的涂裝金屬板，其中，所述預處理層的厚度為0.1-1μm。

11.根據權利要求6所述的涂裝金屬板，其中，所述封閉孔的平均粒徑為5-50μm。

12.根據權利要求6所述的涂裝金屬板，其中，所述多孔涂膜層的厚度為50-400μm。

技術總結
本發明提供一種涂膜組合物及使用該涂膜組合物的涂裝金屬板，所述涂膜組合物包含：聚合物樹脂、發泡膠囊、增塑劑以及二氧化硅，相對于100重量份的所述聚合物樹脂，所述涂膜組合物包含：0.1?10重量份的所述發泡膠囊、5?40重量份的所述增塑劑、1?10重量份的所述二氧化硅，所述發泡膠囊為熱塑性塑料小室結構中包含有發泡劑的發泡膠囊形式，所述發泡膠囊與所述二氧化硅的重量比為1:1至1:10。

技術研發人員：金辰泰,李政桓,崔良鎬
受保護的技術使用者：浦項股份有限公司
技術研發日：
技術公布日：2025/4/28
