本技術涉及手機保護膜，具體涉及一種手機保護膜。

背景技術：

1、手機膜又稱手機美容膜、手機保護膜，是可用于裝裱手機機身表面、屏幕及其他有形物體的一種冷裱膜，種類繁多，根據其用途可分為，手機屏幕保護膜、手機機身保護膜，功能由最初的單純防刮保護膜到推出功能型保護膜系列可分為，防窺膜、鏡子膜、ar膜、磨砂膜、高清膜、防刮保護膜、3d膜、手機機身防刮花保護膜、鉆石膜、鋼化膜等。

2、例如申請?zhí)枮?02321815662.5的中國專利申請中提供的一種手機屏幕保護膜，涉及手機膜領域，包括使用膜與防窺膜，所述使用膜的頂端面設置有上保護層，所述使用膜的底端面設置有背膜，所述上保護層的底端設置有使用膜，所述使用膜的兩個端部成型有防翹部，所述使用膜的頂端與兩個所述防翹部相互靠近的一端成型有內凹槽，兩個所述防翹部相互遠離的一端呈弧形結構；所述使用膜的表面噴涂有耐磨層與抗菌層，所述防窺膜位于所述內凹槽的內壁。該技術方案通過設置防翹部，防翹部的邊緣呈圓弧狀結構，當手機放入口袋的過程中，與口袋內的物品接觸時，防翹部的邊緣弧狀結構可以起到卸力的效果，從而延長保護膜的使用壽命。

3、然而，該技術方案中仍然存在以下問題：該技術方案中的使用膜護眼效果差，如果手機屏幕長時間觀看，會造成視力疲勞，同時無法阻擋手機藍光對眼睛的損壞，降低了手機保護膜的實用性。

技術實現思路

1、本實用新型的目的是提供一種手機保護膜，通過防藍光層將過濾掉手機產生的大部分藍光，從而能夠保護人們的眼睛，還通過限位機構能夠?qū)ΡＷo膜進行限位，使保護膜能夠很好的與手機貼合，以解決技術中的上述不足之處。

2、為了實現上述目的，本實用新型提供如下技術方案：一種手機保護膜，包括粘貼在手機顯示屏上的保護膜，所述保護膜包括基材，所述基材底部設有防藍光層，所述防藍光層底部設有粘附層，所述基材頂部設有防靜電層，所述防靜電層頂部設有保護層，所述保護層頂部設有防指紋層。

3、優選的，所述保護膜底部粘接有離型紙，所述離型紙一側固定設有撕扯條，方便將離型紙從保護膜底部撕下。

4、優選的，所述基材采用pet薄膜制成，能夠方便人們觀察到手機上的內容。

5、優選的，所述防藍光層采用聚碳酸酯材料制成，用于對人們的眼睛進行保護。

6、優選的，所述粘附層采用環氧樹脂材料制成，用于將保護膜粘接在手機上。

7、優選的，所述防靜電層采用聚氨酯防靜電薄膜制成，防止灰塵吸附在保護膜表面上。

8、優選的，所述保護層采用鋼化玻璃制成，增加了保護膜的強度。

9、優選的，所述防指紋層為納米涂層，所述納米涂層由納米涂料涂抹而成，防止保護膜上殘留有指紋，保證保護膜表面的整潔。

10、優選的，所述保護膜外部設有對保護膜進行限位的限位機構，所述限位機構包括限位框，所述限位框內部開設有放置槽，所述放置槽與手機相適配，所述限位框頂部通過合頁活動連接有擋板，所述擋板一側固定設有多個連接桿，多個所述連接桿遠離擋板的一側固定設有按壓板，所述擋板一側固定設有連接板，用于對保護膜進行限位。

11、在上述技術方案中，本實用新型提供的技術效果和優點：

12、1、本實用新型中防藍光層采用聚碳酸酯材料制成，聚碳酸酯材料防紫外線和防藍光效果很好，能夠達到99％以上的防藍光率，通過防藍光將過濾掉手機產生的大部分藍光，從而能夠保護人們的眼睛；

13、2、本實用新型中防指紋層為納米涂層，所述納米涂層由納米涂料涂抹而成，納米涂層具備良好的透光性和疏水疏油性，避免保護膜上沾附有油漬，防止保護膜上殘留有指紋，保證保護膜表面的整潔，能夠保證保護膜表面的整潔。

14、3、將限位框套在手機外部，然后通過連接板打開擋板，利用撕扯條將離型紙從保護膜底部撕下，將保護膜放在手機頂部，然后在關閉擋板，擋板移動帶動連接桿移動，連接桿移動帶動按壓板移動，將按壓板移動到保護膜頂部，按壓板能夠向下按壓保護膜，使保護膜與手機緊貼，本實用新型通過限位機構能夠?qū)ΡＷo膜進行限位，使保護膜能夠很好的與手機貼合。

技術特征：

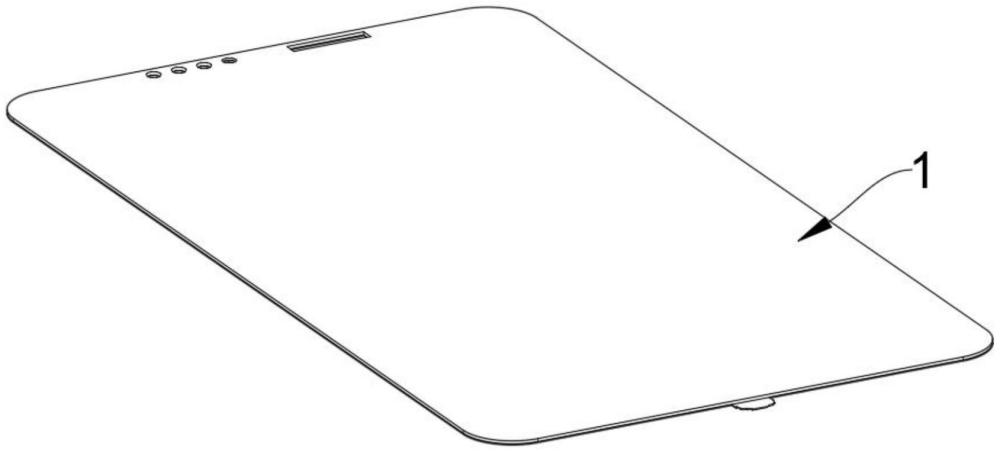

1.一種手機保護膜，包括粘貼在手機顯示屏上的保護膜(1)，其特征在于：所述保護膜(1)包括基材(101)，所述基材(101)底部設有防藍光層(102)，所述防藍光層(102)底部設有粘附層(103)，所述基材(101)頂部設有防靜電層(104)，所述防靜電層(104)頂部設有保護層(105)，所述保護層(105)頂部設有防指紋層(106)；

2.根據權利要求1所述的一種手機保護膜，其特征在于：所述基材(101)采用pet薄膜制成。

3.根據權利要求1所述的一種手機保護膜，其特征在于：所述防藍光層(102)采用聚碳酸酯材料制成。

4.根據權利要求1所述的一種手機保護膜，其特征在于：所述粘附層(103)采用環氧樹脂材料制成。

5.根據權利要求1所述的一種手機保護膜，其特征在于：所述防靜電層(104)采用聚氨酯防靜電薄膜制成。

6.根據權利要求1所述的一種手機保護膜，其特征在于：所述保護層(105)采用鋼化玻璃制成。

7.根據權利要求1所述的一種手機保護膜，其特征在于：所述防指紋層(106)為納米涂層，所述納米涂層由納米涂料涂抹而成。

8.根據權利要求1所述的一種手機保護膜，其特征在于：所述限位機構(4)包括限位框(401)，所述限位框(401)內部開設有放置槽(402)，所述放置槽(402)與手機相適配，所述限位框(401)頂部通過合頁活動連接有擋板(403)，所述擋板(403)一側固定設有多個連接桿(405)，多個所述連接桿(405)遠離擋板(403)的一側固定設有按壓板(406)，所述擋板(403)一側固定設有連接板(404)。

技術總結
本技術公開了一種手機保護膜，具體涉及手機保護膜技術領域，包括粘貼在手機顯示屏上的保護膜，所述保護膜包括基材，所述基材底部設有防藍光層，所述防藍光層底部設有粘附層，所述基材頂部設有防靜電層，所述防靜電層頂部設有保護層，所述保護層頂部設有防指紋層，所述保護膜底部粘接有離型紙，所述離型紙一側固定設有撕扯條，所述保護膜外部設有對保護膜進行限位的限位機構，所述限位機構包括限位框，所述放置槽與手機相適配，所述限位框頂部通過合頁活動連接有擋板。本技術通過防藍光層將過濾掉手機產生的大部分藍光，從而能夠保護人們的眼睛，還通過限位機構能夠?qū)ΡＷo膜進行限位，使保護膜能夠很好的與手機貼合。

技術研發人員：鐘翰霆,鐘家鳳,嚴慧君
受保護的技術使用者：深圳市霆沃科技有限公司
技術研發日：20240603
技術公布日：2025/4/28
