本發明涉及軟水機領域，具體為軟水閥水路串聯式軟水機，尤其涉及軟水機玻璃鋼桶與軟水閥的連接方式。

背景技術：

1、目前市場中的軟水機有大型的中央軟水機和小型化的軟水機且分為一體機及分體機，但為了保證性能及實用性，大部分軟水機的高度偏高，體積較大；

2、目前的軟水機一般安裝在設備間陽臺等高度長寬足夠的地方，一旦涉及到廚下軟水機，對體積要求更加嚴格且大部分家庭沒有設備間或陽臺等其他地方，沒有安裝條件只能安裝在廚下，對軟水機的體積有絕對要求，等等以上的困擾?需要針對這一問題進行小型化設計，使軟水機變成可隨意安裝的家電，由于目前軟水機使用的容器為玻璃鋼桶以及操控軟水機的軟水閥。在保證軟水機濾料不變的情況下，傳統軟水機的控制閥的安裝方式成為了影響軟水機高度的一重大因素。

技術實現思路

1、為解決上述問題，本發明提供如下技術方案:

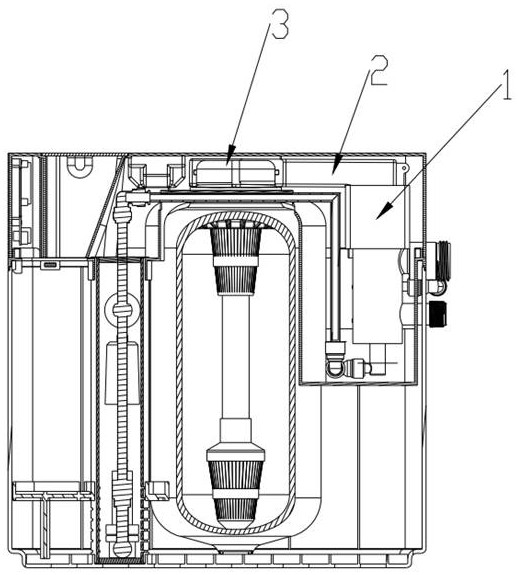

2、軟水閥水路串聯式軟水機，包括依次連接的控制閥1、水路板2和水路板接頭3；所述水路板2一端與水路板接頭3連接，另一端與控制閥1連接。

3、作為本發明進一步的方案，所述水路板2一端通過螺絲孔4和第一快拆接口7與水路板接頭3連接，另一端通過第二快拆接口5和第三快拆接口6與控制閥1連接。

4、作為本發明進一步的方案，所述控制閥1上設置有若干個水路通道，所述水路板2若干個水路，所述水路板接頭3設置有多個水路接口；所述水路分別與所述水路通道和水路接口聯通。

5、作為本發明進一步的方案，所述水路通道包括相鄰設置以及內部聯通的水路通道1.1、水路通道1.2、水路通道2.1、水路通道2.2、水路通道3.1；所述水路包括相鄰設置的水路1.3和水路2.3；所述水路接口包括相鄰設置以及內部聯通的水路接口1.4和水路接口2.4。

6、作為本發明進一步的方案，所述水路2.3一端與水路接口2.4聯通，另一端與水路通道2.2聯通；水路1.3一端與水路接口1.4聯通，另一端與水路通道1.2聯通。

7、作為本發明進一步的方案，所述水路接口1.4、水路接口2.4的另外一端與玻璃鋼桶聯通。

8、本發明針對現有的軟水機軟水閥進行改進，使軟水閥無需直接安裝在玻璃鋼桶上，然后通過一個水路板接頭以及水路板將軟水閥與玻璃鋼桶串聯，這樣可以將軟水閥放置在任何地，規避了以前必須將軟水閥安裝在玻璃鋼桶上的問題，更加具有靈活性，大大降低了軟水機體積且不影響軟水機的功能性。

9、為更清楚地闡述本發明的結構特征和功效，下面結合附圖與具體實施例來對本發明進行詳細說明。

技術特征：

1.軟水閥水路串聯式軟水機，其特征在于，包括依次連接的控制閥（1）、水路板（2）和水路板接頭（3）；所述水路板（2）一端與水路板接頭（3）連接，另一端與控制閥（1）連接。

2.如權利要求1所述的軟水閥水路串聯式軟水機，其特征在于，所述水路板（2）一端通過螺絲孔（4）和第一快拆接口（7）與水路板接頭（3）連接，另一端通過第二快拆接口（5）和第三快拆接口（6）與控制閥（1）連接。

3.如權利要求2所述的軟水閥水路串聯式軟水機，其特征在于，所述控制閥（1）上設置有若干個水路通道，所述水路板（2）若干個水路，所述水路板接頭（3）設置有多個水路接口；所述水路分別與所述水路通道和水路接口聯通。

4.如權利要求3所述的軟水閥水路串聯式軟水機，其特征在于，所述水路通道包括相鄰設置以及內部聯通的水路通道（1.1）、水路通道（1.2）、水路通道（2.1）、水路通道（2.2）、水路通道（3.1）；所述水路包括相鄰設置的水路（1.3）和水路（2.3）；所述水路接口包括相鄰設置以及內部聯通的水路接口（1.4）和水路接口（2.4）。

5.如權利要求4所述的軟水閥水路串聯式軟水機，其特征在于，所述水路（2.3）一端與水路接口（2.4）聯通，另一端與水路通道（2.2）聯通；水路（1.3）一端與水路接口（1.4）聯通，另一端與水路通道（1.2）聯通。

6.如權利要求4所述的軟水閥水路串聯式軟水機，其特征在于，所述水路接口（1.4）、水路接口（2.4）的另外一端與玻璃鋼桶聯通。

7.如權利要求6所述的軟水閥水路串聯式軟水機，其特征在于，軟水機工作位水路工作過程為：原水經過水路通道(1.1),進入控制閥（1）,通過控制閥（1）將原水由控制閥快第三快拆接口（6）上的水路通道?(1.2)進入水路板（2）?,水路板（2）有兩條互不相同的水路（1.3）與水路（2.3）?，由水路（1.3）將原水流經至水路板接頭（3）的水路接口（1.4），由水路接口（1.4）進入玻璃鋼桶（1.5）內部，經過濾料層，由中心管（2.5）?將軟化后的軟水輸送至水路板接頭的水路接口（2.4），由于水路板有兩條互不相同的水路，由水路板的水路（2.3）出水水路，將軟水輸送至控制閥第三快拆接口（6）上的水路通道（2.2），經過控制閥，將軟水從水路通道（2.1）流出。

8.如權利要求7所述的軟水閥水路串聯式軟水機，其特征在于，吸鹽水路工作過程為：原水經過水路通道（1.1）進入控制閥，由水路通道（2.1）流出，具體過程為：將鹽水吸入控制閥，由第三快拆接口（6）上的水路通道（2.2），鹽水輸送至水路板的水路（2.3），由水路板的水路（2.3）將鹽水輸送至水路板接頭上的水路接口（2.4）由水路板接頭將鹽水輸送至中心管（2.5），鹽水從中心管下側流出，經過樹脂層玻璃鋼桶（1.5）?內部完成再生置換，鹽水繼續由水路接口（1.4），流經水路板的水路（1.3）到達控制閥快拆接口上的水路通道（1.2）流經控制閥，從控制閥的水路通道（3.1）排出。

9.如權利要求8所述的軟水閥水路串聯式軟水機，其特征在于，反洗水路工作過程為：原水經過水路通道（1.1）進入控制閥，由水路通道（2.1）流出，其中根據控制閥原理將原水中一路原水由控制閥的第三快拆接口（6）上的水路通道（2.2），將原水輸送至水路板的水路（2.3），由水路板的水路（2.3）將原水輸送至水路板接頭上的水路接口（2.4），由水路板接頭將原水輸送至中心管（2.5），原水從中心管下側流出經過樹脂層玻璃鋼桶（1.5）內部，完成反洗，原水繼續由水路板接頭上的水路接口（1.4）流經水路板的水路（1.3）到達控制閥快拆接口上的水路通道（1.2）進水口，流經控制閥從控制閥的排污口排出。

10.如權利要求9所述的軟水閥水路串聯式軟水機，其特征在于，正洗水路工作過程為：原水經過水路通道（1.1）進入控制閥，通過控制閥由控制閥的水路通道（2.1）流出，其中一條原水水路通過控制閥將第三快拆接口（6）上的水路通道（1.2?）進入水路板（2），由于水路板有兩條互不相同的水路（1.3）與（2.3）?，由水路（1.3）將原水流經至水路板接頭（3）的水路接口（1.4），由水路接口（1.4）進入玻璃鋼桶（1.5）內部，經過濾料層由中心管（2.5?）將原水輸送至水路板接頭的水路接口（2.4），由于水路板有兩條互不相同的水路，由水路板出水水路（2.3）將軟水輸送至第三快拆接口（6）上的水路通道（2.2）經過控制閥將正洗水由排污口排出。

技術總結
本發明公開了軟水閥水路串聯式軟水機，包括依次連接的控制閥、水路板和水路板接頭；所述水路板一端與水路板接頭連接，另一端與控制閥連接,本發明針對現有的軟水機軟水閥進行改進，使軟水閥無需直接安裝在玻璃鋼桶上，然后通過一個水路板接頭以及水路板將軟水閥與玻璃鋼桶串聯，這樣可以將軟水閥放置在任何地，規避了以前必須將軟水閥安裝在玻璃鋼桶上的問題，更加具有靈活性，大大降低了軟水機體積且不影響軟水機的功能性。

技術研發人員：陳璇
受保護的技術使用者：上海貝渥環?？萍加邢薰?br/>技術研發日：
技術公布日：2025/4/28
