本發明涉及一種防污閃涂料的制備方法，具體是指一種絕緣材料表面涂覆用抗藻型防污閃涂料的制備方法。

背景技術：

1、隨著工業化發展進程的加快，環境日益惡化，電網設備受其影響越來越容易發生污閃事故，造成大面積停電，影響電網的安全運行，戶外防污閃是保證電網安全的重要工作。長期實踐證明，在電網的絕緣材料上涂覆rtv防污閃涂料能夠起到明顯的防污閃作用。

2、但是，如果所處的環境常年多雨霧，空氣潮濕，那么許多電力設備的外絕緣材料表面即使涂覆了rtv防污閃涂料，也還是會滋長大面積青苔、霉菌等，這些苔類植物容易吸收空氣中的水分和無機鹽，從而在其表面形成一層導電層。其會影響電力系統的安全穩定的運行，這就要求盡快研制一種具有優異防霉、防青苔效果防污閃涂料。

3、因此，設計一款能夠生產出具有優異防霉、防青苔效果的防污閃涂料的絕緣材料表面涂覆用抗藻型防污閃涂料的制備方法的本發明的研究目的。

技術實現思路

1、針對上述現有技術存在的技術問題，本發明在于提供了一種絕緣材料表面涂覆用抗藻型防污閃涂料的制備方法，該絕緣材料表面涂覆用抗藻型防污閃涂料的制備方法能夠有效解決上述現有技術存在的技術問題。

2、本發明的技術方案是：

3、一種絕緣材料表面涂覆用抗藻型防污閃涂料的制備方法，包括以下具體步驟：

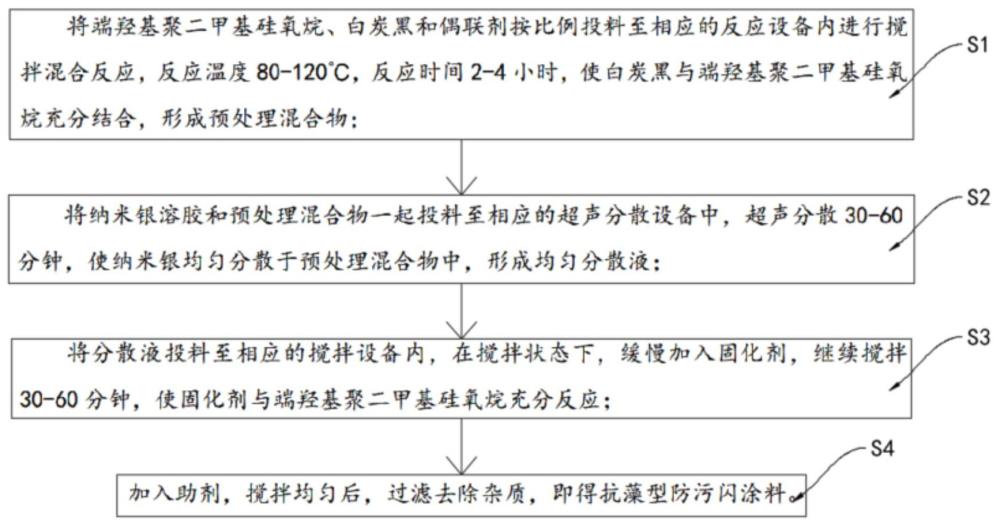

4、s1，將端羥基聚二甲基硅氧烷、白炭黑和偶聯劑按比例投料至相應的反應設備內進行攪拌混合反應，反應溫度80-120℃，反應時間2-4小時，使白炭黑與端羥基聚二甲基硅氧烷充分結合，形成預處理混合物；

5、s2，將納米銀溶膠和預處理混合物一起投料至相應的超聲分散設備中，超聲分散30-60分鐘，使納米銀均勻分散于預處理混合物中，形成均勻分散液；

6、s3，將分散液投料至相應的攪拌設備內，在攪拌狀態下，緩慢加入固化劑，繼續攪拌30-60分鐘，使固化劑與端羥基聚二甲基硅氧烷充分反應；

7、s4，加入助劑，攪拌均勻后，過濾去除雜質，即得抗藻型防污閃涂料。

8、所述納米銀溶膠的粒徑為10-50nm，質量分數為涂料總質量的1%-3%。

9、所述端羥基聚二甲基硅氧烷的分子量為5000-20000，所述偶聯劑采用γ-氨丙基三乙氧基硅烷，所述固化劑選用有機錫類固化劑，所述助劑包含分散劑、消泡劑、流平劑。

10、所述步驟s2所采用的超聲分散設備包括：

11、儲料桶，固定安裝于相應的機架上，所述儲料桶的頂部固定安裝有相應的封蓋；

12、分散機構，包含可轉動安裝于所述封蓋底側的至少一個分散驅動管件，所述分散驅動管件上按高低固接有若干個相應的分散盤，分散驅動管件由相應的分散驅動機構進行驅動；

13、超聲傳導機構，包含呈同軸狀態固定安裝于所述分散驅動管件內的超聲換能器，所述超聲換能器與分散驅動管件呈間隔設置，且所述分散驅動管件的內側壁設置有至少一個中心處與所述超聲換能器呈間隙設置的抽料葉輪；

14、物料循環機構，包含均布設置于所述分散驅動管件的下側的進料孔、以及均布設置于所述抽料葉輪上側的出料孔，物料進入儲料桶后，所述分散驅動機構啟動，以驅動所述分散驅動管件和分散盤形成高速轉動，所述抽料葉輪隨著分散驅動管件的轉動而產生高速旋轉，從而有效將分散過程中的物料沿分散驅動管件的進料孔處持續抽排往分散驅動管件的出料孔處；

15、增穩機構，用于對所述分散驅動管件形成向上的支撐力，以補償物料持續經過所述分散驅動管件所形成的向下推力。

16、所述分散驅動機構包含固定安裝于所述封蓋上的驅動電機，所述驅動電機的輸出軸端固接有一端面傾斜向上的驅動斜齒輪，所述分散驅動管件上固接有傳動連接到所述驅動斜齒輪上的端面朝下設置的從動斜齒輪；所述增穩機構包含固定安裝于所述從動斜齒輪未傳動連接到所述驅動斜齒輪一側的固定軸，所述固定軸上固接有用于對所述從動斜齒輪進程輔助支撐的端面朝上的輔助斜齒輪。

17、所述分散驅動管件為兩組，其分別設置于所述分散驅動機構的兩側，兩組所述分散驅動管件上的分散盤分別按高低交錯設置。

18、所述分散盤的周緣處設置有多個相應的物料打散件，相鄰兩個物料打散件之間，一個朝上設置、另一個朝下設置。

19、所述超聲換能器連接到固接于所述封蓋上的超聲發生器上。

20、所述機架包含底座、以及固接于所述底座上的支撐油缸，所述支撐油缸的缸體固接于所述底座上，支撐油缸的活塞柱固接有相應的橫梁，所述橫梁向下固接有一組相應的銜接油缸；所述儲料桶通過相應的銜接臂固接于所述支撐油缸的缸體上，所述封蓋固接到所述銜接油缸的活塞柱上，封蓋通過螺栓鎖緊方式固接到所述儲料桶上。

21、所述儲料桶的底部向外連接有一安裝有出料閥的排料管，所述封蓋上固定連接有一相應的進料管。

22、本發明的優點：

23、1）本發明具備優異的抗菌抗藻性能，由于納米銀具有廣譜、高效的抗菌性，能有效抑制藻類和細菌的生長，從而有效解決了潮濕環境下藻類滋生導致的污閃問題，以顯著提高了電力系統的安全穩定性。

24、2）本發明通過對反應條件進行精準控制，以確保產品在增加了納米銀溶膠后依然具備良好的憎水性和耐候性，并具有足夠的機械強度和耐磨性，且能夠改善其施工性能和儲存穩定性。

25、3）本發明的步驟s2所采用的超聲分散設備中，首先對分散機構進行改進設計，以將分散盤的驅動部件呈管狀設計成分散驅動管件，在此基礎上，其進一步將超聲傳導機構的超聲換能器呈同軸狀態固定安裝于分散驅動管件內，且將超聲換能器與分散驅動管件呈間隔設置，并于分散驅動管件的內側壁設置有與超聲換能器呈間隙設置的抽料葉輪。物料進入儲料桶后，分散驅動機構啟動，以驅動分散驅動管件和分散盤形成高速轉動，從而對物料形成充分的分散加工作業；該過程中，抽料葉輪隨著分散驅動管件的轉動而產生高速旋轉，從而有效將分散過程中的物料沿分散驅動管件的進料孔處持續抽排往分散驅動管件的出料孔處，以在不影響物料分散作業進程的前提下，有效明顯提升物料的超聲分散加工效果和加工效率。

26、從而有效使納米銀材料能夠切實均勻分散于預處理混合物中，以形成均勻分散液，進而有效保證產品的品質。

27、4）由于物料沿分散驅動管件的進料孔處持續向上抽排往分散驅動管件的出料孔處的過程中，會對分散驅動管件形成向下作用力，隨著分散作業進程的推進，將大概率導致分散驅動管件的安裝、運行穩定性受損。為此，本發明進一步在驅動電機的輸出軸端固接有一端面傾斜向上的驅動斜齒輪，并分散驅動管件上固接有傳動連接到驅動斜齒輪上的端面朝下設置的從動斜齒輪；且從動斜齒輪未傳動連接到驅動斜齒輪的一側固定設置有一相應的固定軸，固定軸上固接有用于對從動斜齒輪形成輔助支撐的端面朝上的輔助斜齒輪。在驅動斜齒輪和輔助斜齒輪的配合作用下，有效于從動斜齒輪的兩側形成傾斜向上的斜面支撐，從而在不影響對分散驅動管件的正常驅動的條件下，實現對分散驅動管件的向上支撐，以確保分散驅動管件的安裝、運行穩定性，進而確保本發明的實用效果。
