本專利涉及汽車儀表，具體為一種卡扣式汽車儀表結構，儀表、儀表裝飾面板一體化，便于安裝拆卸。

背景技術：

現有的汽車儀表是通過汽車駕駛臺內部結構基座上設置固定支架、螺孔通過螺釘將儀表總成與儀表固定，而后設置裝飾罩進行組合。這樣的結構使儀表安裝和維修很麻煩，汽車裝配人員需要繁瑣的操作進行螺釘安裝，然后再安裝裝飾罩。汽車駕駛前臺的空間本身就很狹窄，進行以上復雜操作很困難，一般熟練人員也需要30分鐘操作。汽車廠家和配件廠商也需要加工多種組件，成本偏高。

技術實現要素：

本專利針對以上技術問題，提供一種卡扣式汽車儀表結構，實現汽車儀表總成與裝飾面板一體，且安裝拆卸十分方便，在安裝操作中，同現有設備一樣，在連接汽車電源信號線纜以后，本專利幾乎可以在10秒鐘內完成儀表安裝，這是現有技術想都無法想象的。

卡扣式汽車儀表結構，由儀表總成、轉軸槽、扳手柄、復位彈簧組成，其特征在于：儀表總成的底部設置轉軸槽，轉軸槽對應車體的儀表支撐軸，扳手柄通過其基部的支撐軸設置在儀表總成上部的面板上，復位彈簧的一端連接在儀表總成內側，復位彈簧的另一端設置在板手柄上，板手柄的上部設置固定卡，固定卡對應汽車駕駛臺儀表框內面卡孔。

安裝中，同現有技術，先將汽車儀表電源、數據線纜接頭連接儀表電源數據端，然后將儀表總成底部的轉軸槽對準汽車駕駛臺中下部的儀表支撐軸，本專利卡扣式汽車儀表結構可沿儀表支撐軸上下60度左右旋轉，向上推儀表結構至扳手柄的固定卡觸碰汽車駕駛臺內面卡孔，固定卡進入卡孔后，儀表結構與汽車駕駛臺面固定連接完成安裝，復位彈簧的設置確保儀表結構與駕駛臺的固定連接，只有在扳手柄收到認為扳動的情況下固定卡才脫離駕駛臺內面卡孔，這一過程可在很短時間內完成，相對于現有技術的30分鐘左右，大幅度提高成安裝效率。拆卸中，拉動扳手柄，扳手柄杠桿式翻動固定卡離開卡孔，儀表結構離開駕駛臺，整體托舉儀表結構可使用儀表結構脫離駕駛臺，此后同現有技術脫離電源數據接口即可。

本專利的優勢體現在結構巧妙，使產品造價降低20%，汽車駕駛臺內部的相應設置成本也低于現有技術，設備安裝、拆卸的時間很短，提高整車廠家和維修單位的工作效率，降低產品價格、降低安裝維修成本。實際生產中裝飾面板與儀表總成為一體產品，整車廠家、維修廠的采購、安裝、設備庫存流程都有成本降低。

附圖說明

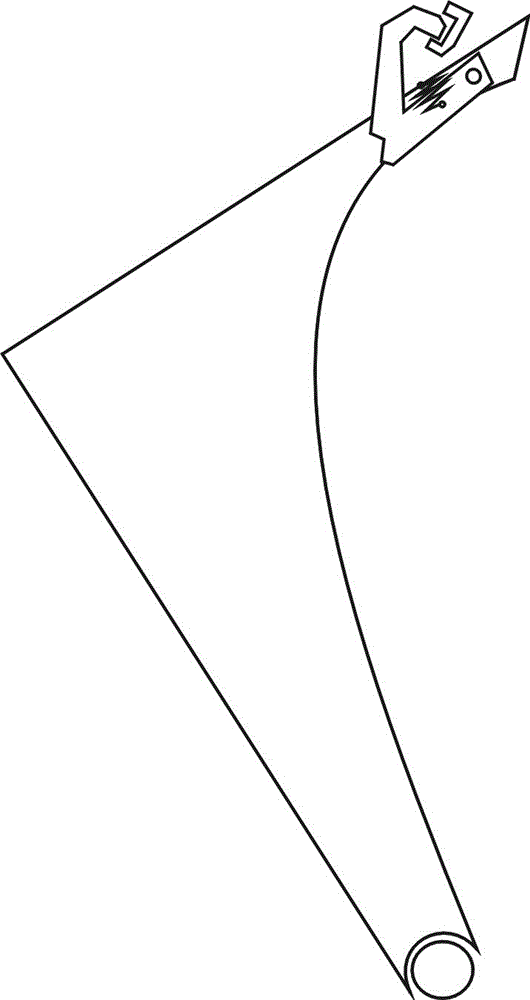

圖1為本實用新型拉開的結構示意圖。

圖2為本實用新型閉合的結構示意圖。

其中，1——儀表總成、2——轉軸槽、3——扳手柄、4——復位彈簧、5——儀表支撐軸、6——支撐軸、7——卡孔。

具體實施方式

下面結合具體實施方式和說明書附圖對本專利做進一步說明。

卡扣式汽車儀表結構，由儀表總成、轉軸槽、扳手柄、復位彈簧組成，其特征在于：儀表總成的底部設置轉軸槽，轉軸槽對應車體的儀表支撐軸，扳手柄通過其基部的支撐軸設置在儀表總成上部的面板上，復位彈簧的一端連接在儀表總成內側，復位彈簧的另一端設置在板手柄上，板手柄的上部設置固定卡，固定卡對應汽車駕駛臺儀表框內面卡孔。

安裝中，同現有技術，先將汽車儀表電源、數據線纜接頭連接儀表電源數據端，然后將儀表總成底部的轉軸槽對準汽車駕駛臺中下部的儀表支撐軸，本專利卡扣式汽車儀表結構可沿儀表支撐軸上下60度左右旋轉，向上推儀表結構至扳手柄的固定卡觸碰汽車駕駛臺內面卡孔，固定卡進入卡孔后，儀表結構與汽車駕駛臺面固定連接完成安裝，復位彈簧的設置確保儀表結構與駕駛臺的固定連接，只有在扳手柄收到認為扳動的情況下固定卡才脫離駕駛臺內面卡孔，這一過程可在很短時間內完成，相對于現有技術的30分鐘左右，大幅度提高成安裝效率。拆卸中，拉動扳手柄，扳手柄杠桿式翻動固定卡離開卡孔，儀表結構離開駕駛臺，整體托舉儀表結構可使用儀表結構脫離駕駛臺，此后同現有技術脫離電源數據接口即可。

本專利的優勢體現在結構巧妙，使產品造價降低20%，汽車駕駛臺內部的相應設置成本也低于現有技術，設備安裝、拆卸的時間很短，提高整車廠家和維修單位的工作效率，降低產品價格、降低安裝維修成本。實際生產中裝飾面板與儀表總成為一體產品，整車廠家、維修廠的采購、安裝、設備庫存流程都有成本降低。本結構使儀表、儀表裝飾面板一體化，安裝便捷、拆卸便捷，從材質成本和安裝成本上都大幅度降低現有產品的價格。
