本實用新型涉及汽車內飾配件技術領域，具體涉及一種新型車用移動設備加持支架。

背景技術：

市場在售的車用移動設備夾持支架，結構型式單一、適用范窄，不方便操作，且受材料、工藝和成本限制，大多車用移動設備夾持支架存在美觀性差、夾持不可靠、不滿足車內凸出物法規、視角范圍小等缺陷，難于滿足客戶的使用要求。

技術實現要素：

本實用新型的目的在于針對現有技術的缺陷和不足，提供一種新型車用移動設備加持支架。它結構簡單，設計新穎，車用移動設備夾持支架，通過對人們常用移動設備(平板電腦、手機等)夾持，方便乘員更便利使用移動設備，尺寸合適美觀的產品外觀設計，可避免空間浪費、提高車內視覺效果。

為了解決背景技術所存在的問題，本實用新型的一種新型車用移動設備加持支架，它包含汽車頭枕導桿支架、連接插接件、角度調節轉軸、轉動臂、移動設備固定架；所述的汽車頭枕導桿支架固定在汽車座椅頭枕導桿之間；連接插接件的一端插接在汽車頭枕導桿支架的中間；連接插接件的另一端通過角度調節轉軸與轉動臂連接，轉動臂的下端活動連接有移動設備固定架。

作為優選，所述的汽車頭枕導桿支架由頭枕導桿卡件、固定支撐件、插接凹槽、可伸縮活動支撐件組成；所述的固定支撐件的右側內部設置有插接凹槽，插接凹槽的外側活動套接有可伸縮活動支撐件；固定支撐件與可伸縮活動支撐件的外側連接有頭枕導桿卡件。

作為優選，所述的轉動臂上端內側的固定盤通過螺栓與角度調節轉軸連接；所述的轉動臂的下端設置有支架旋轉盤，支架旋轉盤的上端通過轉動臂的中間的彈簧卡接件進行卡接限位。

作為優選，所述的移動設備固定架的下端設置有設備卡接件，移動設備固定架的上端中間設置有彈性升降板；所述的移動設備固定架的背面設置有充電線嵌槽。

本實用新型有益效果為：它結構簡單，設計新穎，車用移動設備夾持支架，通過對人們常用移動設備(平板電腦、手機等)夾持，方便乘員更便利使用移動設備，尺寸合適美觀的產品外觀設計，可避免空間浪費、提高車內視覺效果。

附圖說明

圖1為本實用新型的結構示意圖。

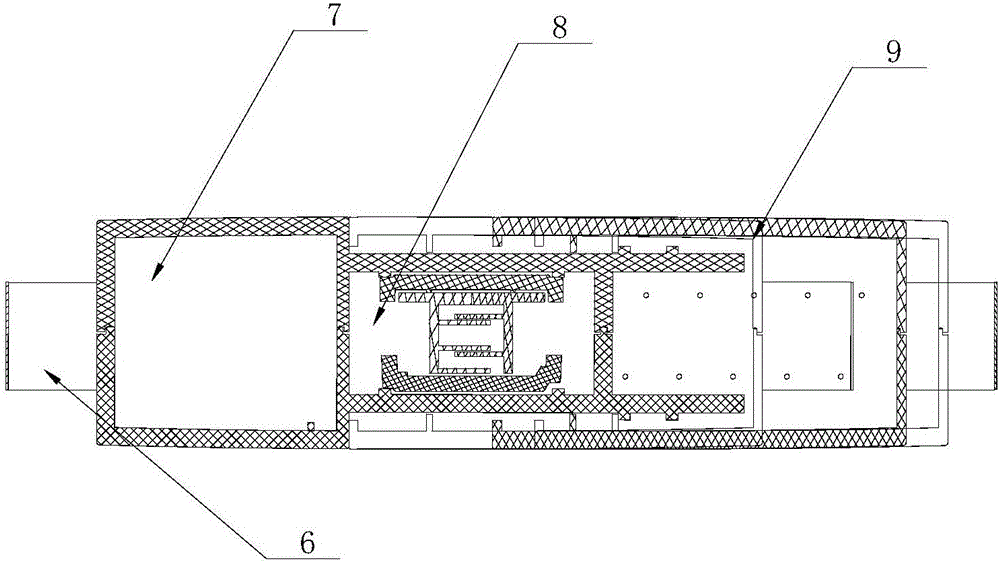

圖2為本實用新型的汽車頭枕導桿支架結構示意圖。

圖3為本實用新型的側面結構示意圖。

圖4為本實用新型的轉動臂結構示意圖。

圖5為本實用新型的移動設備固定架結構示意圖。

圖6為本實用新型的結構示意圖背面結構示意圖。

具體實施方式

下面結合附圖，對本實用新型作進一步的說明。

為了使本實用新型的目的、技術方案及優點更加清楚明白，以下結合附圖及具體實施方式，對本實用新型進行進一步詳細說明。應當理解，此處所描述的具體實施方式僅用以解釋本實用新型，并不用于限定本實用新型。

如圖1-圖6所示，本具體實施方式采用如下技術方案：它包含汽車頭枕導桿支架1、連接插接件2、角度調節轉軸3、轉動臂4、移動設備固定架5；所述的汽車頭枕導桿支架1固定在汽車座椅頭枕導桿之間；連接插接件2的一端插接在汽車頭枕導桿支架1的中間；連接插接件2的另一端通過角度調節轉軸3與轉動臂4連接，轉動臂4的下端活動連接有移動設備固定架5。

作為優選，所述的汽車頭枕導桿支架1由頭枕導桿卡件6、固定支撐件7、插接凹槽8、可伸縮活動支撐件9組成；所述的固定支撐件7的右側內部設置有插接凹槽8，插接凹槽8的外側活動套接有可伸縮活動支撐件9；固定支撐件7與可伸縮活動支撐件9的外側連接有頭枕導桿卡件6。

作為優選，所述的轉動臂4上端內側的固定盤10通過螺栓與角度調節轉軸3連接；所述的轉動臂4的下端設置有支架旋轉盤11，支架旋轉盤11的上端通過轉動臂4的中間的彈簧卡接件12進行卡接限位。

作為優選，所述的移動設備固定架5的下端設置有設備卡接件13，移動設備固定架5的上端中間設置有彈性升降板14；所述的移動設備固定架5的背面設置有充電線嵌槽15。

以上所述，僅用以說明本實用新型的技術方案而非限制，本領域普通技術人員對本實用新型的技術方案所做的其它修改或者等同替換，只要不脫離本實用新型技術方案的精神和范圍，均應涵蓋在本實用新型的權利要求范圍當中。
