本實用新型涉及家電領域，具體地，涉及一種腳輪、腳輪結構以及取暖器。

背景技術：

隨著人們生活水平的提高，人性化設計的產品越來越普及，腳輪也得到了越來越廣泛的應用。從機械設備到家用電器，需要經常移動的產品都在普及腳輪。所以腳輪不只是一個裝飾的五金配件，更是提升整體產品檔次的重要配件，是一套設備或者是一臺電器的加分項目。

取暖器是用于取暖的設備，并且取暖器的類型很多，基于發熱原理、散熱途徑、導熱媒質及適用范圍的不同，電暖器通常分為以下幾個類型：油汀、對流暖器、電熱膜電暖器、超導熱霸、電熱絲發熱體、石英管發熱體、鹵素管發熱體、金屬管發熱體、碳素纖維發熱體等。在取暖器中，腳輪就得到了越來越多的青睞。

然而在家用電器中，對可觸及帶電部分的腳輪等部件的安裝便利性和其拆卸性一直是相互矛盾的，也就是說，提高安裝便利性的同時也會使得拆卸更加容易，這樣造成該部件易于脫落。例如現有的油汀類產品中，腳輪雖然易于安裝，但同時在使用中也容易脫落。而消費者需要的是一種安裝容易但是又不易于被拆卸的腳輪來提高安全性。

技術實現要素：

本實用新型的目的是提供一種腳輪，該腳輪易于安裝，且該腳輪安裝后受外力也不易于被拆卸。

為了實現上述目的，本實用新型提供一種腳輪，該腳輪包括圓盤狀的本體，該本體具有中心通孔和圍繞該中心通孔沿軸向方向延伸的安裝筒體，所述安裝筒體的端部設置有沿徑向向外突出設置的卡接凸臺。

優選地，所述卡接凸臺為多個，所述多個卡接凸臺的徑向向外的表面位于同一個圓錐面上，該圓錐面的徑向尺寸沿從所述本體朝向所述安裝筒體的端部的方向逐漸變小。

優選地，在所述安裝筒體上設置有沿軸向方向延伸且在徑向方向上貫穿所述安裝筒體的缺口部，所述缺口部分布在每個所述卡接凸臺的兩側且與對應的卡接凸臺相鄰的位置。

在上述技術方案中，通過在所述安裝筒體的端部設置沿徑向向外突出的所述卡接凸臺，當將該腳輪進行安裝時，該卡接凸臺在所述安裝筒體穿過開設在殼體上的孔后，所述卡接凸臺與所述殼體能夠相互抵觸，從而使得整個腳輪卡接于所述殼體，并不易與所述殼體脫落，即便是長期使用后，該腳輪也能夠與所述殼體牢固的卡接，這大大提高了腳輪的使用壽命，同時也提高了安裝有該腳輪的產品如取暖器的安全性能。

本實用新型的另一目的在于提供一種腳輪結構，該腳輪結構包括：殼體，該殼體具有安裝孔；腳輪，該腳輪為本實用新型所提供的腳輪，該腳輪的安裝筒體從所述殼體的第一側穿過所述安裝孔且所述卡接凸臺在所述殼體的與所述第一側相反的第二側卡接所述殼體；和支撐筒體，該支撐筒體插入所述中心通孔中，并在所述安裝筒體內對該安裝筒體施加徑向向外的保持力。

優選地，所述支撐筒體為呈圓柱狀的空心結構。

優選地，所述支撐筒體的內壁上設置有加強筋。

優選地，所述加強筋為多條，每條所述加強筋沿所述支撐筒體的中心軸線方向設置并朝向所述支撐筒體的中心延伸。

優選地，所述安裝孔包括圍繞該安裝孔且沿軸向方向向所述第二側延伸的環狀的孔壁，所述卡接凸臺朝向所述殼體的表面抵觸于所述孔壁的端面。

優選地，該腳輪結構包括與所述支撐筒體的端部相連的板體，所述板體的朝向所述腳輪的面上和所述腳輪上設置有將所述板體和所述腳輪彼此固定的卡扣組件。

優選地，所述卡扣組件包括設置于所述面上的至少一個卡扣和開設于所述腳輪上的與該卡扣相配合的卡口。

優選地，所述卡口包括通孔，所述卡扣包括能夠伸入所述通孔的連接件以及位于所述連接件上的卡接端，所述連接件由所述面朝向所述腳輪延伸，所述卡接端朝向所述連接件的一側凸起且能夠卡接所述腳輪。

優選地，所述卡口包括開設于所述腳輪的位于第二側的表面上的卡槽，所述卡接端朝向所述卡槽的面形成為傾斜面，該傾斜面朝向所述卡槽傾斜并且能夠卡入所述卡槽中。

優選地，所述連接件的背離所述卡接端的一側上設置有彼此間隔且能夠伸入所述通孔的兩個凸起部，每個所述凸起部從所述面朝向所述連接件的端部的方向延伸，并且每個所述凸起部背離所述連接件的端面由所述面處向所述連接件的端部?jī)A斜。

優選地，所述腳輪結構包括多個卡扣組件，多個所述卡扣組件均勻分布于所述面上和所述腳輪。

優選地，所述板體呈圓盤狀。

在上述技術方案中，由于所述卡接凸臺與所述支撐筒體之間的相互配合作用，使得整個腳輪牢固的卡接于所述殼體，不易與所述殼體脫落，即便是在長期受力的情況下，所述安裝筒體也不易于發生形變和損壞，而即便是發生了形變和損壞，在該支撐筒體的作用下，所述腳輪也能夠與所述殼體穩定卡接，這大大提高了腳輪結構的使用可靠性和使用壽命，同時也提高了設置有該腳輪結構的產品如取暖器的安全性能。由此，該腳輪結構易于安裝，也使其在使用中受外力后不易于被拆卸。

本實用新型的又一目的在于提供取暖器，該取暖器包括本實用新型所提供的腳輪結構，該腳輪結構安裝于所述取暖器的底部。通過將本實用新型所提供的腳輪結構應用在取暖器中，由于該腳輪結構不易發生形變和損壞，這也大大提高了取暖器本身的使用可靠性和使用壽命，并且由于取暖器中的腳輪結構易于安裝，即便是使用中受外力后也不易于被拆卸，相應的提高了設置有該腳輪結構的取暖器的安全性能，并且使得取暖器使用起來更加方便。

本實用新型的其它特征和優點將在隨后的具體實施方式部分予以詳細說明。

附圖說明

附圖是用來提供對本實用新型的進一步理解，并且構成說明書的一部分，與下面的具體實施方式一起用于解釋本實用新型，但并不構成對本實用新型的限制。在附圖中：

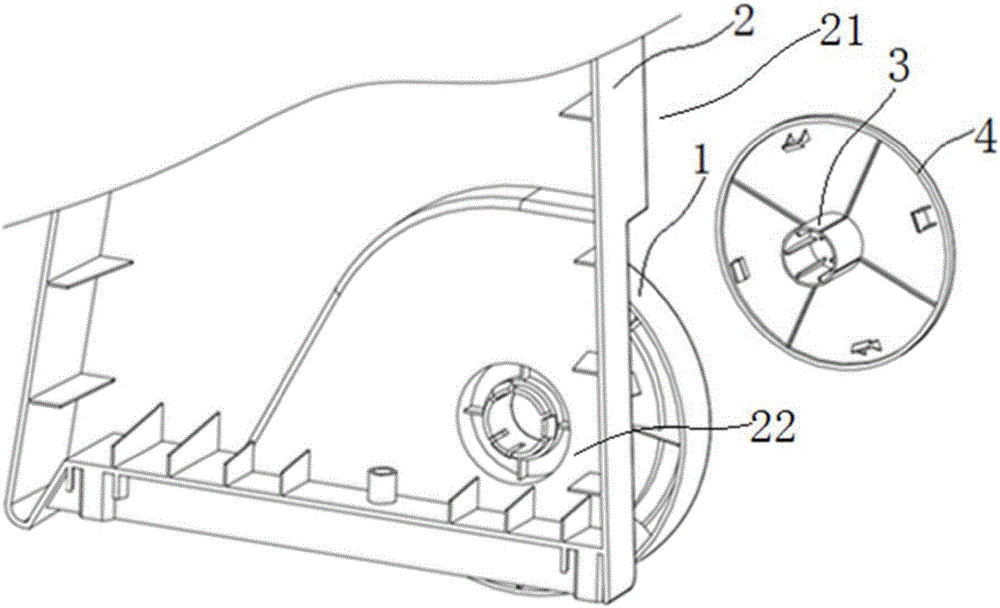

圖1是根據本實用新型優選實施方式提供的腳輪結構的肢解圖；

圖2是將圖1中所示的腳輪結構的腳輪安裝于殼體的結構示意圖；

圖3是將圖1中所示的腳輪結構的各個部件安裝后的整體結構示意圖；

圖4是根據圖1所示的腳輪結構的殼體的優選的立體結構示意圖；

圖5是根據圖1所示的腳輪結構的腳輪的優選的立體結構示意圖；

圖6是根據圖1所示的腳輪結構的支撐筒體的優選的立體結構示意圖，其中支撐筒體上設置有板體。

附圖標記說明

1 腳輪 30 加強筋

10 本體 4 板體

100 中心通孔 40 卡扣

101 安裝筒體 400 連接件

102 缺口部 401 卡接端

103 卡接凸臺 4010 傾斜面

2 殼體 41 卡口

20 安裝孔 410 通孔

200 孔壁 411 卡槽

21 第一側 42 凸起部

22 第二側 420 端面

3 支撐筒體 43 面

具體實施方式

以下結合附圖對本實用新型的具體實施方式進行詳細說明。應當理解的是，此處所描述的具體實施方式僅用于說明和解釋本實用新型，并不用于限制本實用新型。

在本實用新型中，在未作相反說明的情況下，使用的方位詞如“上、下、左、右”通常是指結合實際應用中的方向和說明書附圖中所示的方向理解。

本實用新型提供了一種腳輪，該腳輪1包括圓盤狀的本體10，該本體10具有中心通孔100和圍繞該中心通孔100沿軸向方向延伸的安裝筒體101，安裝筒體101的端部設置有沿徑向向外(即向安裝筒體101的外部)突出設置的卡接凸臺103。結合圖1和圖2中所示，在將該腳輪1安裝于殼體2(可以理解為取暖器的外殼)后，卡接凸臺103能夠卡接在殼體2上，例如可通過在殼體2上開設孔，當安裝筒體101穿過該孔后，徑向向外部突出的卡接凸臺103與殼體2能夠相互抵觸，從而使得腳輪1卡接于殼體2，并不易與殼體2脫落，即便是長期使用后，該腳輪1也能夠與殼體2牢固的卡接，這大大提高了腳輪的使用壽命，同時也提高了安裝有該腳輪1的產品如取暖器的安全性能。由此，通過在腳輪1上設置安裝筒體101和設置在安裝筒體101的端部的卡接凸臺103，不僅使得腳輪易于安裝，也使其安裝后受外力也不易于被拆卸。其中，所提到的殼體2可以是任何家用電器的外殼，例如取暖器，吸塵器等，此處不再贅述，可以理解的是，安裝筒體101應當呈圓柱狀。

至于卡接凸臺103的個數則并不受到具體的限制，只要能夠使得腳輪1易于卡接并且不易被拆卸即可。如圖5中所示，可設置多個卡接凸臺103，該多個卡接凸臺103沿周向方向均勻分布，更具體地來講，該多個卡接凸臺103沿安裝筒體101的周向方向均勻分布，從而使得腳輪1能夠更好的與殼體2卡接，且使得腳輪1在長期使用后不易于脫落。

為了使得多個卡接凸臺103在安裝時更易于穿過開設在殼體2上的孔，可使得卡接凸臺103的外表面形成為圓滑曲面。優選地，使得多個卡接凸臺103的徑向向外的表面位于同一個圓錐面上，該圓錐面的徑向尺寸沿從本體10朝向安裝筒體101的端部的方向逐漸變小。由于端部的尺寸較小，當向開設于殼體2的孔中插入安裝筒體101時，多個卡接凸臺103能夠輕松進入孔中。

結合圖2和圖5中所示，可在安裝筒體101上設置沿軸向方向延伸且在徑向方向上貫穿安裝筒體101的缺口部102，以便于使得安裝筒體101在受力后收攏，而當穿過殼體2上的孔，撤去施加的外力后，又能夠恢復到原始狀態，可以說這相當于使得安裝筒體101能夠發生形變，使得腳輪1便于安裝，還可以理解的是，由于最終能夠恢復到原始狀態，那么此時安裝筒體101的尺寸大于殼體2上的孔的尺寸，則腳輪1更加穩固的卡接在殼體2上不易于脫離殼體2。進一步地，優選在安裝筒體101上開設多個缺口部102，多個缺口部102均勻分布于安裝筒體101，另外，缺口部102優選分布在每個卡接凸臺103的兩側且與對應的卡接凸臺103相鄰的位置。

本實用新型還提供了一種腳輪結構，該腳輪結構包括：殼體2，該殼體具有安裝孔20；腳輪1，該腳輪為本實用新型所提供的腳輪1，該腳輪1的安裝筒體101從殼體2的第一側21穿過安裝孔20且卡接凸臺103在殼體2的與第一側21相反的第二側22卡接殼體2；和支撐筒體3，該支撐筒體3插入中心通孔100中，并在安裝筒體101內對該安裝筒體101施加徑向向外的保持力。該腳輪結構的安裝順序依次按照?qǐng)D1至圖3中所示，首先將該腳輪1安裝于殼體2，也就是使得安裝筒體101穿過開設于殼體2上的安裝孔20，穿過安裝孔20時，依次經過第一側21(殼體2朝向本體10的一側)和第二側22(殼體2背離本體10的一側)，然后卡接凸臺103在第二側22與殼體2卡接；再將支撐筒體3插入中心通孔100中，插入后，支撐筒體3能夠?qū)Π惭b筒體101加徑向向外的保持力，使得安裝筒體101穩固的卡接于殼體2。由于卡接凸臺103與支撐筒體3相互配合作用，使得腳輪1牢固的卡接于殼體2，不易與殼體2脫落，即便是在長期受力的情況下，安裝筒體101也不易于發生形變和損壞，而即便是發生了形變和損壞，在支撐筒體3的作用下，腳輪1也能夠與殼體2穩定卡接，這大大提高了腳輪結構的使用可靠性和使用壽命，同時也提高了設置有該腳輪結構的產品如取暖器的安全性能。由此，該腳輪結構易于安裝，也使其在使用中受外力后不易于被拆卸。其中關于腳輪前述內容已提到，此處不再贅述。

如圖6中所示，支撐筒體3優選為呈圓柱狀的空心結構，這樣能夠與安裝筒體101良好的抵觸，對安裝筒體101施加力，使得腳輪1穩定卡接。另外，還可在支撐筒體3的內壁上設置加強筋30。其中，加強筋30的結構形式可為多種，只要能夠起到加強支撐筒體3的結構，防止其變形即可。優選地，可在支撐筒體3的內壁上設置多條加強筋30，其中，每條加強筋30沿支撐筒體3的中心軸線方向設置并朝向支撐筒體3的中心延伸。

為了能夠使得卡接凸臺103更好地與殼體2卡接，如圖4中所示，設置有圍繞安裝孔20且沿軸向方向向第二側22延伸的環狀的孔壁200，卡接凸臺103朝向殼體2的表面抵觸于孔壁200的端面，由于孔壁200的設置，還能夠使得卡接凸臺103環繞該孔壁200的端面進行更順暢的旋轉。

參考圖2和圖6中所示，該腳輪結構包括與支撐筒體3的端部相連的板體4，以便于支撐筒體3插入中心通孔100中，其中，板體4可呈圓盤狀；此外，板體4的朝向腳輪1的面43上和腳輪1上還可設置有將板體4和腳輪1彼此固定的卡扣組件。

進一步地，結合圖5和圖6中所示，所述卡扣組件包括設置于面43上的至少一個卡扣40和開設于腳輪1上的與該卡扣40相配合的卡口41。為了能夠?qū)弩w4和腳輪1更加牢固的固定在一起，可在面43上設置的卡扣40，同時，在腳輪1上開設多個與卡扣40相配合使用的卡口41。優選地，多個卡扣40均勻分布在面43上，則在腳輪1上相應的均勻分布有多個卡口41。

優選地，可設置具有如下結構的卡扣組件：卡口41包括通孔410，卡扣40包括能夠伸入通孔410的連接件400以及位于連接件400上的卡接端401，連接件400由面43朝向腳輪1延伸，卡接端401朝向連接件400的一側凸起且能夠卡接腳輪1。具有上述結構的卡扣組件結構簡單，并且能夠?qū)弩w4和腳輪穩固的固定在一起。其中，連接件400可呈板狀。

為了能夠?qū)弩w4更穩固的卡接于腳輪1，在腳輪1的位于第二側22的表面上可開設卡槽411，相應的，卡接端401朝向卡槽411的面形成為傾斜面4010，該傾斜面4010朝向卡槽411傾斜并且能夠卡入卡槽411中。如圖6中所示，傾斜面4010整體靠近卡槽411。

此外，連接件400的背離卡接端401的一側上設置有彼此間隔且能夠伸入通孔410的兩個凸起部42，每個凸起部42從面43朝向連接件400的端部的方向延伸，并且每個凸起部42背離連接件400的端面420由面43處向連接件400的端部?jī)A斜。如圖6中所示，凸起部42可呈三角型的板狀，兩個呈三角型板狀的凸起部42可相互平行設置，其中端面420為三角形的斜邊。由于上述凸起部42的設置，能夠方便這個卡扣40伸入通孔410中，并且卡接完畢后，還能夠與通孔410牢固的卡接在一起，不易從通孔410中脫出。

本實用新型還提供了一種取暖器，該取暖器包括本實用新型所提供的腳輪結構，該腳輪結構安裝于所述取暖器的底部。其中腳輪結構已在前述內容中被詳細提到，此處不再贅述。由于該腳輪結構中的卡接凸臺103與支撐筒體3之間的相互配合作用，使得腳輪1牢固的卡接于殼體2，即牢固的卡接于取暖器上，不易與殼體2脫落，即便是在長期受力的情況下，安裝筒體101也不易于發生形變和損壞，而即便是發生了形變和損壞，在支撐筒體3的作用下，腳輪1也能夠與殼體2穩定卡接，這也大大提高了取暖器本身的使用可靠性和使用壽命，并且由于取暖器中的腳輪結構易于安裝，即便是使用中受外力后也不易于被拆卸，相應的提高了設置有該腳輪結構的取暖器的安全性能，并且使得取暖器使用起來更加方便。

以上結合附圖詳細描述了本實用新型的優選實施方式，但是，本實用新型并不限于上述實施方式中的具體細節，在本實用新型的技術構思范圍內，可以對本實用新型的技術方案進行多種簡單變型，這些簡單變型均屬于本實用新型的保護范圍。

另外需要說明的是，在上述具體實施方式中所描述的各個具體技術特征，在不矛盾的情況下，可以通過任何合適的方式進行組合。為了避免不必要的重復，本實用新型對各種可能的組合方式不再另行說明。

此外，本實用新型的各種不同的實施方式之間也可以進行任意組合，只要其不違背本實用新型的思想，其同樣應當視為本實用新型所公開的內容。
