本發明涉及一種新能源汽車充電裝置，特別涉及一種多功能新能源汽車充電裝置，屬于新能源應用設備技術領域。

背景技術：

隨著科技的發展和人們節能環保理念的增強，新能源汽車逐漸走進人們的視野，尤其是純電動汽車。純電動汽車使用純電力作為動力，使汽車沒有尾氣排放，且消耗能源少，節能環保效果尤其突出。隨著純電動汽車的發展與推廣使用，汽車充電裝置也得到廣泛的應用。現如今的汽車充電裝置直接使用市電為汽車充電，不僅對城市電網運行影響較大，還容易受到外界影響，不利于充電的進行，且充電裝置功能較少，逐漸跟不上現代社會的發展要求。

技術實現要素：

本發明要解決的技術問題是克服新能源汽車充電裝置使用市電供電不方便、功能少的缺陷，提供一種多功能新能源汽車充電裝置。

為了解決上述技術問題，本發明提供了如下的技術方案：

本發明提供了一種多功能新能源汽車充電裝置，包括充電箱、衛生間和太陽能發電裝置，所述充電箱兩側設置有所述衛生間，所述充電箱和衛生間頂部均安裝有所述太陽能發電裝置，所述充電箱一側設置有顯示屏、插卡口和擋板，所述充電箱內部安裝有智能處理器、蓄電池和無線信號接收器，所述擋板上端與所述充電箱連接，下端設置有擋板把手，所述擋板內部安裝有充電裝置，所述插卡口內部安裝有刷卡裝置，所述衛生間內部設置有沼氣池和沼氣發電裝置，所述衛生間一側安裝有衛生間門，所述衛生間門一側設置有門把手。

作為本發明的一種優選技術方案，所述智能處理器分別與市電、所述太陽能發電裝置、所述沼氣發電裝置、所述刷卡裝置、所述顯示屏、所述無線信號接收器和所述蓄電池電性連接。

作為本發明的一種優選技術方案，所述太陽能發電裝置安裝于前支架和后支架上端，所述前支架的高度低于所述后支架。

作為本發明的一種優選技術方案，所述擋板上端通過鉸鏈與所述充電箱鉸連。

作為本發明的一種優選技術方案，所述衛生間門與所述衛生間密封連接。

本發明所達到的有益效果是：充電裝置兩邊設置有衛生間，可方便司機在給汽車充電時方便，且衛生間內設置有沼氣池和沼氣發電裝置，能廢物利用使用糞便等垃圾進行發電，從而為汽車充電，設置有太陽能發電裝置，與沼氣發電裝置和市電相互配合，為充電裝置供電，能保證供電裝置電量充足，時時刻刻都能為汽車充電；設置有刷卡裝置，能通過刷卡為汽車充電，十分方便；設置有無線信號接收器，能時刻接收氣象局的天氣檢測預報，方便司機出行。

附圖說明

附圖用來提供對本發明的進一步理解，并且構成說明書的一部分，與本發明的實施例一起用于解釋本發明，并不構成對本發明的限制。在附圖中：

圖1是本發明的結構示意圖；

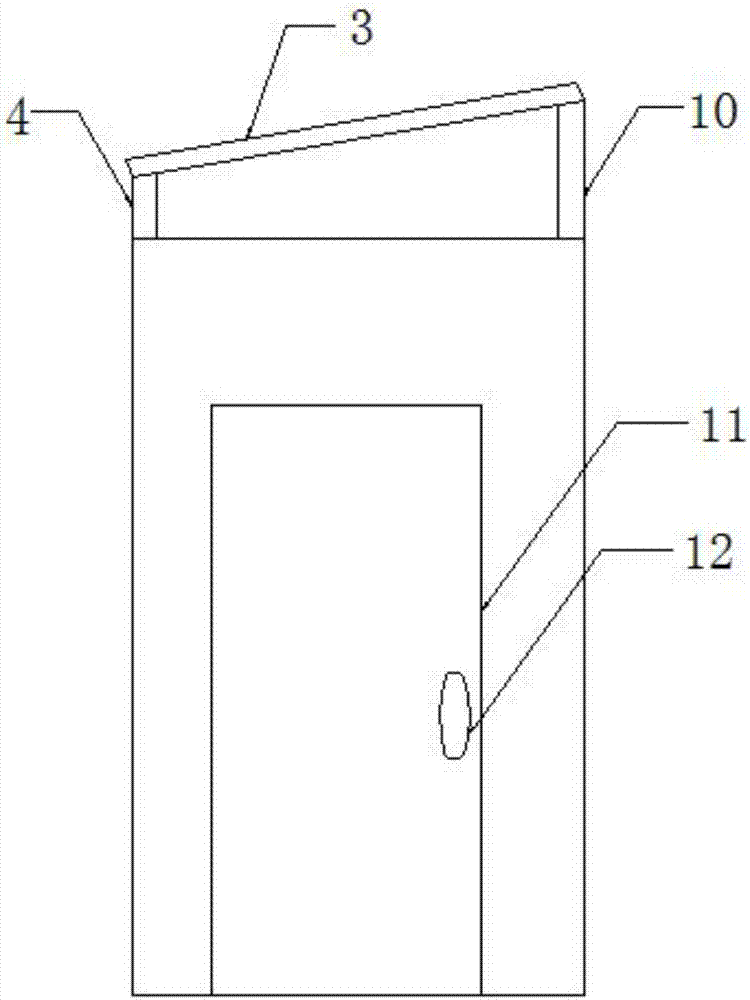

圖2是本發明的側視圖；

圖3是本發明工作流程示意圖；

圖中：1、充電箱；2、衛生間；3、太陽能發電裝置；4、前支架；5、顯示屏；6、插卡口；7、鉸鏈；8、擋板；9、擋板把手；10、后支架；11、衛生間門；12、門把手；13、市電；14、沼氣發電裝置；15、沼氣池；16、智能處理器；17、蓄電池；18、充電裝置；19、刷卡裝置；20、無線信號接收器。

具體實施方式

以下結合附圖對本發明的優選實施例進行說明，應當理解，此處所描述的優選實施例僅用于說明和解釋本發明，并不用于限定本發明。

實施例1

如圖1-3所示，一種多功能新能源汽車充電裝置，包括充電箱1、衛生間2和太陽能發電裝置3，充電箱1兩側設置有衛生間2，充電箱1和衛生間2頂部均安裝有太陽能發電裝置3，充電箱1一側設置有顯示屏5、插卡口6和擋板8，充電箱1內部安裝有智能處理器16、蓄電池17和無線信號接收器20，擋板8上端與充電箱1連接，下端設置有擋板把手9，擋板8內部安裝有充電裝置18，插卡口6內部安裝有刷卡裝置19，衛生間2內部設置有沼氣池15和沼氣發電裝置14，衛生間2一側安裝有衛生間門11，衛生間門11一側設置有門把手12。

智能處理器16分別與市電13、太陽能發電裝置3、沼氣發電裝置14、刷卡裝置19、顯示屏5、無線信號接收器20和蓄電池17電性連接。太陽能發電裝置3安裝于前支架4和后支架10上端，前支架4的高度低于后支架10，使太陽能發電裝置傾斜安裝，能接受更多光照，增加發電效率。擋板8上端通過鉸鏈7與充電箱1鉸連，方便開啟擋板為汽車充電。衛生間門11與衛生間2密封連接，防止衛生間內異味傳出。

本發明的工作原理是：充電裝置工作時，太陽能發電裝置和沼氣發電裝置開始發電，并將電能存儲在蓄電池中，在需要時為汽車充電，當太陽能發電裝置和沼氣發電裝置供電不足時，處理器控制市電為蓄電池充電；當給汽車充電時，打開擋板，將汽車與充電裝置連接，并插上充電卡，為汽車付費充電。

本發明所達到的有益效果是：充電裝置兩邊設置有衛生間，可方便司機在給汽車充電時方便，且衛生間內設置有沼氣池和沼氣發電裝置，能廢物利用使用糞便等垃圾進行發電，從而為汽車充電，設置有太陽能發電裝置，與沼氣發電裝置和市電相互配合，為充電裝置供電，能保證供電裝置電量充足，時時刻刻都能為汽車充電；設置有刷卡裝置，能通過刷卡為汽車充電，十分方便；設置有無線信號接收器，能時刻接收氣象局的天氣檢測預報，方便司機出行。

最后應說明的是：以上所述僅為本發明的優選實施例而已，并不用于限制本發明，盡管參照前述實施例對本發明進行了詳細的說明，對于本領域的技術人員來說，其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換。凡在本發明的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本發明的保護范圍之內。

技術特征：

技術總結
本發明公開了一種多功能新能源汽車充電裝置，包括充電箱、衛生間和太陽能發電裝置，充電箱兩側設置有衛生間，充電箱和衛生間頂部均安裝有太陽能發電裝置，充電箱一側設置有顯示屏、插卡口和擋板，充電箱內部安裝有智能處理器、蓄電池和無線信號接收器，擋板上端與充電箱連接，下端設置有擋板把手，擋板內部安裝有充電裝置，插卡口內部安裝有刷卡裝置，衛生間內部設置有沼氣池和沼氣發電裝置，衛生間一側安裝有衛生間門，衛生間門一側設置有門把手。充電裝置兩邊設置有衛生間，可方便司機在給汽車充電時方便，且衛生間內設置有沼氣池和沼氣發電裝置，能廢物利用使用糞便等垃圾進行發電，從而為汽車充電提供電量。

技術研發人員：趙長玉;方曉琴
受保護的技術使用者：東臺銀信鋼結構工程有限公司
技術研發日：2017.05.26
技術公布日：2017.07.14
