本實用新型屬于智能駕駛輔助領域，具體涉及一種純電動客車自適應巡航系統及控制方法

背景技術：

近幾年來，由于環境惡化、交通擁堵、事故頻發，催生了新能源汽車領域和智能駕駛輔助領域的迅猛發展。自適應巡航系統作為智能駕駛輔助技術的一種，是在定速巡航的技術基礎發展而來。自適應巡航的基本原理是在車輛行駛中，車輛前部的車距傳感器持續掃描前方道路，同時采集車輛狀態信息。當與前車之間的距離過小時，控制單元通過與電機控制系統、制動系統協調動作，使車輛與前方車輛始終保持安全距離。

自適應巡航系統是一種智能駕駛輔助系統，可以減少駕駛員的操作，避免因為駕駛員的疏忽而釀成的事故。然而目前自適應巡航系統在轎車上應用較多，而在純電動客車上沒有相關專利資料。據公安部的統計數據，2015年由于營運客車肇事導致的死亡人數多達31316人，占比道路交通事故總死亡人數的38.35％，分析原因多是因為駕駛員的安全意識不足和過度疲勞駕駛導致。營運客車多在高速公路運行，其工況特點是行駛速度快、工況單一、駕駛時間長，非常容易引起駕駛員疲勞。自適應巡航系統非常適用于高速工況，具有自適應巡航系統的純電動客車可以充分避免由于駕駛員疲勞而導致的交通事故，提高車輛的安全性和經濟性。

申請?zhí)枮?01310268003.9的中國專利提出了一種客車自適應巡航系統及控制方法。其實用新型主要用于傳統發動機為動力源的客車，具體涉及自適應巡航系統的架構和工作過程，然而其專利未述及自適應巡航系統在純電動客車的架構、制動系統構型及工作過程。

技術實現要素：

本實用新型所要解決的技術問題是：提出了在純電動客車上應用自適應巡航系統的一種解決方案，具體提出了一種應用于純電動客車的自適應巡航系統架構及控制方法，和應用于純電動客車自適應巡航系統的氣壓制動系統構型及控制方法。

為解決上述技術問題，本實用新型是采用如下技術方案實現的，結合附圖說明如下：

一種純電動客車自適應巡航系統，包括電池、電池管理系統、逆變器、電機控制器、電機、變速器、整車控制器、輪速傳感器和氣壓制動系統；

還包括固定于車輛前方的毫米波雷達；

所述氣壓制動系統上加裝前、后軸TCS閥和ABS閥；

所述ABS閥在靠近制動氣室位置管路上安裝；所述前軸TCS閥并聯于制動控制閥前軸入口和出口之間；所述后軸TCS閥并聯于制動控制閥后軸入口與出口之間。

所述ABS閥設置四個。

一種純電動客車自適應巡航系統的控制方法，包括以下步驟：

步驟一：判斷整車自適應巡航系統工作模式；

步驟二：計算輸出期望加速度或減速度；

步驟三：若自適應巡航?jīng)Q策層算法輸出期望加速度信號，電機控制器響應信號，向電機輸出驅動電流信號；若自適應巡航?jīng)Q策層算法輸出期望減速度信號，制動控制器響應信號，向氣壓制動系統輸出閥控制電流信號。

步驟一所述的判斷整車進入自適應巡航工作模式，具體執行步驟如下：

a.檢測自適應巡航開關信號

自適應續航開關信號由自適應巡航開關發出，自適應巡航開關在駕駛員艙內，由駕駛員開閉；

若自適應巡航開關打開，輸出信號為1；若自適應巡航開關關閉，輸出信號為0；

自適應巡航開關信號由整車CAN總線傳給整車控制器ECU；

若自適應巡航開關信號為1，則執行g步驟，若自適應巡航開關信號為0，則執行b步驟；

b.檢測整車驅動踏板信號

整車驅動踏板信號由驅動踏板位移傳感器產生，若駕駛員踩下驅動踏板，輸出信號為1；

若駕駛員未踩下驅動踏板，輸出信號為0；

驅動踏板信號由整車CAN總線傳給整車控制器ECU；

若驅動踏板信號為1，則執行g步驟，若驅動踏板信號為0，則執行c步驟；

c.檢測整車制動踏板信號

整車制動踏板信號由制動踏板位移傳感器產生，若駕駛員踩下制動踏板，輸出信號為1；

若駕駛員未踩下制動踏板，輸出信號為0；

制動踏板信號由整車CAN總線傳給整車控制器ECU；

若制動踏板信號為1，則執行g步驟，若制動踏板信號為0，則執行d步驟；

d.檢測整車行駛車速信號

整車行駛速度信號由制動控制器發出，制動控制器通過輪速傳感器獲得輪速信號，并經過計算得到整車行駛車速信號；

制動踏板信號由整車CAN總線傳給整車控制器ECU；

若行駛車速大于等于150km/h，則執行g步驟，若行駛車速小于150km/h，則執行e步驟；

e.檢測停車時間是否超過2s

由制動控制器通過輪速傳感器記錄車速為0的持續時間；

若持續時間超過2s，向整車控制器ECU發送停車信號，整車控制器ECU接收到停車信號，執行步驟g，若未接收到停車信號，執行步驟f；

f.自適應巡航模式工作

自適應巡航狀態標志位flag_ACC置1，系統進入自適應巡航模式工作；

g.駕駛員模式工作

自適應巡航狀態標志位flag_ACC置0，系統進入駕駛員模式，由駕駛員接替系統工作。

步驟二中所述計算輸出期望加速度或減速度，具體執行步驟如下：

a.檢測自適應巡航標志位

檢測自適應巡航標志位flag_ACC是否為1；

若為1，執行步驟b，若為0，不輸出加速度信號，程序結束；

b.計算期望加速度或減速度

決策層算法根據模型預測控制理論搭建，根據前車車間距、車速、本車車速信號計算車輛下一工作周期的期望加速度或減速度信號。

c.輸出期望加速度或減速度信號

若期望加速度信號大于0，輸出期望加速度信號給電機控制器，輸出0信號給制動控制器。若期望加速度信號小于0，輸出期望減速度信號給制動控制器，輸出0信號給電機控制器。

步驟三中所述制動控制器響應期望減速度信號，向氣壓制動系統輸出閥控制電流信號；具體步驟如下：

a.檢測車輪是否抱死

通過輪速傳感器的輪速信號檢測車輪是否抱死，若車輪抱死，進入防抱死模式，若車輪未抱死，執行步驟b；

b.前后軸期望制動壓力分配

c.輸出閥控制電流信號

通過壓力傳感器獲取前后軸當前制動氣室壓力，將前后軸期望制動壓力與前后軸當前制動壓力比較，輸出閥控制電流信號：

若i軸期望制動壓力>當前制動壓力，則控制i軸增壓：該軸ABS閥的進氣閥線圈和排氣閥線圈均不通電，該軸的TCS閥通電；

若i軸需求制動壓力＝當前制動壓力，則控制i軸的保壓：該軸ABS閥的進氣閥線圈通電、排氣閥線圈不通電，該軸的TCS閥通電；

若i軸需求制動壓力<當前制動壓力，則控制i軸減壓；該軸ABS閥的進氣閥線圈不通電、排氣閥線圈通電，該軸的TCS閥通電。

所述前后軸制動壓力分配包括如下步驟：

1)將由整車控制器ECU發送的期望減速度信號轉換為期望總制動力信號；

2)通過載荷傳感器獲取整車載荷大小；

3)根據整車載荷確定制動力分配系數β；

4)根據制動力分配系數β，計算前后軸分配的期望制動壓力。

與現有技術相比本實用新型的有益效果是：

1.目前國內沒有在純電動客車應用自適應巡航系統的相關專利。本實用新型提出了一種在純電動客車上的自適應巡航系統架構，實現在純電動客車上的自適應巡航功能。

2.目前應用在自適應巡航的主動制動系統構型多為液壓制動系統。針對于純電動客車氣壓制動的特點，本實用新型提出了應用于純電動客車自適應巡航系統的氣壓制動系統構型和控制方法，可以實現自適應巡航系統的主動制動功能。

3.與現有技術相比，本實用新型的自適應巡航系統架構對原車改裝較少，易于實現和推廣。

附圖說明

圖1是純電動客車自適應巡航系統架構圖；

圖2是純電動客車自適應巡航系統工作流程圖；

圖3是純電動客車自適應巡航系統氣壓制動系統構型圖；

圖4是自適應巡航系統進入退出流程圖；

圖5是自適應巡航系統決策算法控制流程圖；

圖6是自適應巡航氣壓制動系統控制流程圖；

圖中：1.前軸右輪制動氣室；2.前軸右輪ABS閥；3.前軸三通；4.前軸左輪ABS閥；5.前軸左輪制動氣室；6.前軸左輪輪速傳感器；7.前軸TCS閥；8.前軸雙通單向閥；9.制動閥；10.后軸TCS閥；11.后軸雙通單向閥；12.后軸左輪輪速傳感器；13.后軸左輪制動氣室；14.后軸左輪ABS閥；15.后軸三通；16.后軸右輪ABS閥；17.后軸右輪制動氣室；18.后軸右輪輪速傳感器；19.快放閥；20.前軸儲氣筒；21.后軸儲氣筒；22.四回路保護閥；23.手動閥；24.濕儲氣筒；25.卸荷閥；26.氣泵；27.前軸右輪輪速傳感器。

具體實施方式

下面結合附圖對本實用新型作詳細的描述：

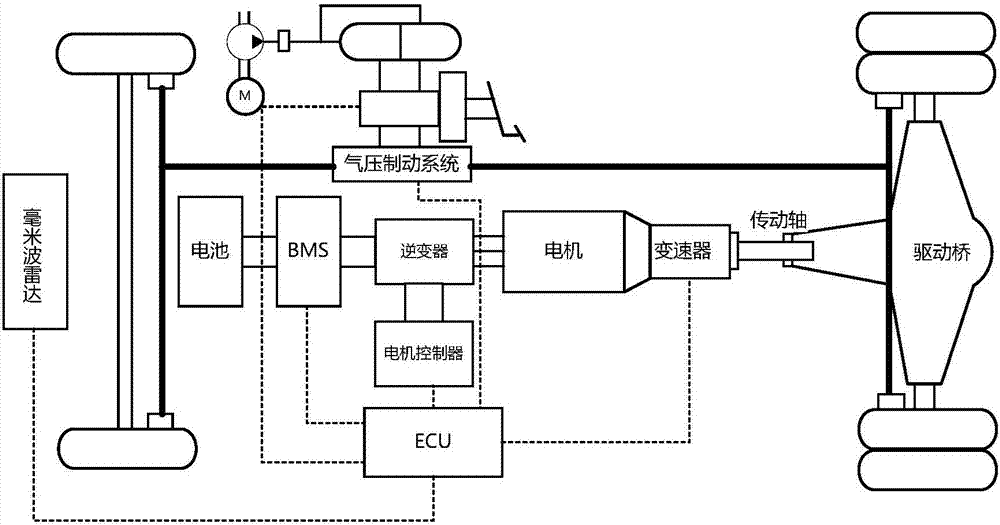

參閱圖1，為本實用新型提出的一種應用于純電動客車的自適應巡航系統架構圖。包括毫米波雷達、電池、電池管理系統(BMS)、逆變器、電機控制器、電機、變速器、整車控制器(ECU)、氣壓制動系統、4個輪速傳感器。

針對原車現有部件，未進行變動的部件包括整車控制器(ECU)、電機控制器、逆變器、電機、電池管理系統(BMS)、電池、變速器、輪速傳感器。

所述整車控制器(ECU)是原車的核心部件，保存自適應巡航控制算法，用于控制下層整車其他部件控制器的動作。

所述電機控制器接收來自整車控制器(ECU)的信號，通過逆變器調節電機的轉速、轉矩。

所述逆變器將電池的直流電轉變?yōu)轵?qū)動電機的三相交流電，它包括逆變橋，控制邏輯和驅動電路組成。

所述電機用于實現整車的前進或倒車。

所述電池管理系統(BMS)通過信號線與整車其他部件控制器進行交互，輸出電池工作狀態并實現對電池的充放電控制、在線診斷、熱管理等功能。

所述電池為整車的驅動行駛提供動力來源。

所述變速器為AMT兩檔變速器，改變傳動比。

所述輪速傳感器采用霍爾輪速傳感器，利用霍爾效應原理獲取整車輪速，傳送到ECU中。

針對于原車現有部件，新增的部件有毫米波雷達、氣壓制動系統。

所述毫米波雷達選用的是德爾福ESR毫米波雷達，為長距離，頻率為76GHz，速度為-100～25m/s，需要輸入電壓值為直流12V，用于檢測整車前方道路狀況。

所述氣壓制動系統為基于原有氣壓制動系統重新設計得到，通過加裝兩個TCS閥，4個ABS閥實現主動制動功能。

毫米波雷達固定于車輛前方保險杠中部，保證與車輛其他部件無遮擋，可以檢測整車前方路況。

所述氣壓制動系統在車輛原有氣壓制動系統上加裝前、后軸TCS閥，4個ABS閥。

ABS閥在靠近制動氣室位置管路上安裝。前軸TCS閥并聯于制動控制閥前軸入口和出口之間；后軸TCS閥并聯于制動控制閥后軸入口與出口之間。

下面說明自適應巡航系統的工作過程：

參閱圖2，由毫米波雷達探測前方目標車輛的車間距、車速信息。并發送至ECU中自適應巡航系統決策算法。由決策算法計算出期望加速度信號或期望減速度信號。期望加速度信號輸出至電機控制器，電機控制器轉化為電機電流控制信號，通過逆變器控制電機轉矩。期望減速度信號輸出至制動控制器，制動控制器轉化為控制TCS閥和ABS閥的電流信號，通過控制TCS閥和ABS閥來控制制動壓力。

下面說明自適應巡航系統的控制方法：

一種純電動客車自適應巡航系統的控制方法，步驟如下：

步驟一：判斷整車自適應巡航系統工作模式；

步驟二：計算輸出期望加速度或減速度；

步驟三：若自適應巡航?jīng)Q策層算法輸出期望加速度信號，電機控制器響應信號，向電機輸出驅動電流信號；若自適應巡航?jīng)Q策層算法輸出期望減速度信號，制動控制器響應信號，向氣壓制動系統輸出閥控制電流信號。

參閱圖4為本實用新型的判斷整車自適應巡航系統工作模式流程，整車需要根據整車狀態信號包括自適應巡航開關信號、整車驅動踏板信號、整車制動踏板信號、整車行駛車速信號，判斷整車進入自適應巡航工作模式，具體執行步驟如下：

h.檢測自適應巡航開關信號

自適應續航開關信號由自適應巡航開關發出，自適應巡航開關在駕駛員艙內，由駕駛員開閉。若自適應巡航開關打開，輸出信號為1；若自適應巡航開關關閉，輸出信號為0。自適應巡航開關信號由整車CAN總線傳給整車控制器ECU。若自適應巡航開關信號為1，則執行g步驟，若自適應巡航開關信號為0，則執行b步驟。

i.檢測整車驅動踏板信號

整車驅動踏板信號由驅動踏板位移傳感器產生，若駕駛員踩下驅動踏板，輸出信號為1；若駕駛員未踩下驅動踏板，輸出信號為0。驅動踏板信號由整車CAN總線傳給整車控制器ECU。若驅動踏板信號為1，則執行g步驟，若驅動踏板信號為0，則執行c步驟。

j.檢測整車制動踏板信號

整車制動踏板信號由制動踏板位移傳感器產生，若駕駛員踩下制動踏板，輸出信號為1；若駕駛員未踩下制動踏板，輸出信號為0。制動踏板信號由整車CAN總線傳給整車控制器ECU。若制動踏板信號為1，則執行g步驟，若制動踏板信號為0，則執行d步驟。

k.檢測整車行駛車速信號

整車行駛速度信號由制動控制器發出，制動控制器通過輪速傳感器獲得輪速信號，并經過計算得到整車行駛車速信號。制動踏板信號由整車CAN總線傳給整車控制器ECU。若行駛車速大于等于150km/h，則執行g步驟，若行駛車速小于150km/h，則執行e步驟。

l.檢測停車時間是否超過2s

由制動控制器通過輪速傳感器記錄車速為0的持續時間。若持續時間超過2s，向整車控制器ECU發送停車信號，整車控制器ECU接收到停車信號，執行步驟g，若未接收到停車信號，執行步驟f

m.自適應巡航模式工作

自適應巡航狀態標志位flag_ACC置1，系統進入自適應巡航模式工作。

n.駕駛員模式工作

自適應巡航狀態標志位flag_ACC置0，系統進入駕駛員模式工作，由駕駛員接替系統工作。

參閱圖5為計算輸出期望加速度或減速度流程圖，其屬于自適應巡航?jīng)Q策層算法，保存于整車控制器ECU中。輸入由毫米波雷達感知的車間距、前車車速信號以及由制動控制器發出的本車車速信號。整車控制器ECU計算并輸出期望加速度信號給電機控制器，或者輸出期望減速度信號給制動控制器。具體執行步驟如下：

d.檢測自適應巡航標志位

檢測自適應巡航標志位flag_ACC是否為1。若為1，執行步驟b，若為0，不輸出加速度信號，程序結束。

e.計算期望加速度或減速度

決策層算法根據模型預測控制理論搭建，根據前車車間距、車速、本車車速信號計算車輛下一工作周期的期望加速度或減速度信號。

f.輸出期望加速度或減速度信號

若期望加速度信號大于0，輸出期望加速度信號給電機控制器，輸出0信號給制動控制器。若期望加速度信號小于0，輸出期望減速度信號給制動控制器，輸出0信號給電機控制器。

步驟三中所述電機控制器響應期望加速度，向電機輸出驅動電流信號；制動控制器響應期望減速度信號，向氣壓制動系統輸出閥控制電流信號；其中電機控制器和控制方法采用原車電機控制器和控制方法。氣壓制動系統和制動控制器為改裝部分，其控制方法具體步驟如下：

參閱圖6為自適應巡航氣壓制動系統控制方法流程圖，算法保存于制動控制器中。輸入為整車控制器ECU輸出的期望減速度信號。輸出為控制ABS閥電流和控制TCS閥電流。具體執行步驟如下：

d.檢測車輪是否抱死

通過輪速傳感器的輪速信號檢測車輪是否抱死，若車輪抱死，進入防抱死模式，若車輪未抱死，執行步驟b

e.前后軸期望制動壓力分配

前后軸制動壓力分配包含如下步驟：

步驟一：將由整車控制器ECU發送的期望減速度信號轉換為期望總制動力信號；

步驟二：通過載荷傳感器獲取整車載荷大小；

步驟三：根據整車載荷確定制動力分配系數β；

步驟四：根據制動力分配系數β，計算前后軸分配的期望制動壓力。

f.輸出閥控制電流信號

通過壓力傳感器獲取前后軸當前制動氣室壓力，將前后軸期望制動壓力與前后軸當前制動壓力比較，輸出閥控制電流信號：

若i軸期望制動壓力>當前制動壓力，則控制i軸增壓：該軸ABS閥的進氣閥線圈和排氣閥線圈均不通電，該軸的TCS閥通電；

若i軸需求制動壓力＝當前制動壓力，則控制i軸的保壓：該軸ABS閥的進氣閥線圈通電、排氣閥線圈不通電，該軸的TCS閥通電；

若i軸需求制動壓力<當前制動壓力，則控制i軸減壓；該軸ABS閥的進氣閥線圈不通電、排氣閥線圈通電，該軸的TCS閥通電。

下面進一步說明氣壓制動系統構型：

參閱圖3為氣壓制動系統構型圖，其中包括前軸右輪制動氣室1、前軸右輪ABS閥2、前軸三通3、前軸左輪ABS閥4、前軸左輪制動氣室5、前軸左輪輪速傳感器6、前軸TCS閥7、前軸雙通單向閥8、制動閥9、后軸TCS閥10、后軸雙通單向閥11、后軸左輪輪速傳感器12、后軸左輪制動氣室13、后軸左輪ABS閥14、后軸三通15、后軸右輪ABS閥16、后軸右輪制動氣室17、后軸右輪輪速傳感器18、快放閥19、前軸儲氣筒20、后軸儲氣筒21、四回路保護閥22、手動閥23、濕儲氣筒24、卸荷閥25、氣泵26、前軸右輪輪速傳感器27、前軸壓力傳感器28、后軸壓力傳感器29。

所述氣泵26用于抽取外界空氣，并壓縮為高壓氣體儲存于濕儲氣筒24中。所述卸荷閥25用于調節濕儲氣筒24中壓縮空氣的壓力，使之保持在規定的壓力范圍內，同時使氣泵26卸荷空轉，減少功率損失。所述四回路保護閥22確保當某一回路失效時其它回路仍能正常工作。所述手動閥23用于施加或解除駐車制動。所述后軸儲氣筒21用于儲存后軸高壓制動氣體。所述前軸儲氣筒20用于儲存前軸高壓制動氣體。所述快放閥19用于駐車制動時放出制動氣室前腔氣體。當快放閥p口有高壓氣體時，a1與a2口封閉，當快放閥p口無高壓氣體，a與大氣相通。所述制動閥9連接制動踏板，用于調節前后軸制動氣室壓力。所述TCS閥7和TCS閥10是常閉電磁閥，控制氣體的流進流出。所述雙通單向閥8和雙通單向閥11有兩個入口p1、p2一個出口a，可以使入口壓力更高的一路氣體進入制動氣室。雙通單向閥8連接在前軸制動管路。雙通單向閥11連接在后軸制動管路。所述ABS閥2、ABS閥4、ABS閥16、ABS閥14是直接控制式氣壓調節器，包括膜片式進氣閥、膜片式排氣閥和兩個兩位三通電磁閥組成，用于調節制動氣室1、制動氣室5、制動氣室17、制動氣室13的壓力。ABS電磁閥有兩條線束分別驅動進氣閥線圈和排氣閥線圈，其工作原理是：若兩條線束線均未通電(ABS閥未通電狀態)，p和a口導通，制動氣室增壓；若一條線通電一條線未通電(ABS閥半通電狀態)，p和大氣相通，制動氣室減壓，若兩條信號線均通電(ABS閥全通電狀態)，p、a口封閉，制動氣室保壓。所述制動氣室1、制動氣室5為前軸右輪和前軸左輪的單腔制動氣室，用于實現行車制動。所述制動氣室17、制動氣室13為后軸右輪和后軸左輪的雙腔制動氣室，用于實現行車制動和駐車制動。所述輪速傳感器27、輪速傳感器6、輪速傳感器18、輪速傳感器12為霍爾式輪速傳感器，用于測量前軸右輪、前軸左輪、后軸右輪、后軸左輪的車輪輪速。所述前軸壓力傳感器28、后軸壓力傳感器29為BOSCH公司生產的主動式壓力傳感器，用以檢測前、后軸制動壓力。

下面說明氣壓制動系統構型的連接關系：

參閱圖3，氣泵26出口a與卸荷閥25的入口p管路連接。卸荷閥25的出口a與濕儲氣筒24的入口p管路連接。濕儲氣筒24的出口a與四回路保護閥22的入口p管路連接。四回路保護閥22的三個出口a1、a2、a3分別于手動閥23、干儲氣筒21、干儲氣筒20管路連接。所述手動閥23出口a1與快放閥19入口p管路連接。手動閥16出口a2與大氣相通。所述快放閥19出口a2、a1分別與制動氣室17的前腔p1口、制動氣室13的前腔p1口管路連接。快放閥19出口a3與大氣相通。所述干儲氣筒20的出口a分別與TCS閥7的入口p和制動閥9前腔入口p1管路連接。所述儲氣筒21出口a分別與制動閥9后腔入口p2、TCS閥10入口p管路連接。所述TCS閥7的出口a與雙通單向閥8的p1口管路連接。所述制動閥9的前腔出口a1與雙通單向閥8的入口p2管路連接。所述TCS閥10的出口a與雙通單向閥11的入口p1管路連接。所述雙通單向閥11的入口p2與制動閥9的后腔出口a2管路連接。所述雙通單向閥8的出口a與壓力傳感器28的p口管路連接。壓力傳感器28的a口與三通3的p口管路連接。所述三通3的a1口、a2口分別與ABS閥2的入口p、ABS閥4的入口p管路連接。所述雙通單向閥11的出口a與壓力傳感器29的p口管路連接。與壓力傳感器29的a口與三通15的p口管路連接。所述三通15的a1口、a2口分別與ABS閥16的入口p、ABS閥14的入口p管路連接。所述ABS閥2的出口a2與制動氣室1的入口p管路連接。所述ABS閥4的出口a2與制動氣室5的入口p管路連接。所述ABS閥16的出口a2與制動氣室17的后腔入口p2管路連接。所述ABS閥14的出口a2與制動氣室13的后腔入口p2管路連接。所述ABS閥2的a1口、ABS閥4的a1口、ABS閥14的a1口、ABS閥16的a1口與大氣相通。

下面說明氣壓制動系統工作工程：

TCS閥7、TCS閥10始終處于關閉狀態。駕駛員踩下制動踏板，帶動制動閥9的前腔和后腔閥門打開，踏板深度越大，閥門開度越大，空氣流量越大。高壓空氣由干儲氣筒20的a口出來進入制動閥9的前腔p1口，經過制動閥9限流后從a1口出來進入雙通單向閥8的p2口。雙通單向閥8的p1口無高壓氣體，因此雙通單向閥22的p2-a口導通。高壓氣體從雙通單向閥8的a口出來經過前軸的壓力傳感器28、三通3進入ABS閥2的p口和ABS閥4的p口。ABS閥2和ABS閥4處于未通電狀態，p-a2口導通，高壓氣體由ABS閥2的a2口和ABS閥4的a2口進入制動氣室1和制動氣室5，分別對前軸右輪和前軸左輪施加制動力。

高壓空氣由干儲氣筒21的a口出來進入制動閥9的后腔p2口，經過制動閥9限流后從a2口出來進入雙通單向閥11的p2口。雙通單向閥11的p1口無高壓氣體，因此雙通單向閥11的p2-a口導通。高壓氣體從雙通單向閥11的a口出來經過后軸的壓力傳感器29、三通15進入ABS閥16的p口和ABS閥14的p口。ABS閥16和ABS閥14處于未通電狀態，p-a2口導通，高壓氣體由ABS閥16的a2口和ABS閥14的a2口進入制動氣室17的后腔和制動氣室13的后腔，分別對后軸右輪和后軸左輪施加制動力。

增壓模式系統工作過程：

當上層控制系統對氣壓制動系統施加增壓請求后，制動控制器響應指令，TCS閥7和TCS閥10通電打開。

高壓空氣由干儲氣筒20的a口出來進入TCS閥7的p口，經過TCS閥7從a口出來進入雙通單向閥8的p1口。雙通單向閥8的p2口無高壓氣體，因此雙通單向閥8的p2-a口導通。高壓氣體從雙通單向閥8的a口出來經過前軸的三通3進入ABS閥2的p口和ABS閥4的p口。ABS閥2和ABS閥4的p-a2口導通，高壓氣體由ABS閥2的a2口和ABS閥4的a2口進入制動氣室1和制動氣室5，分別對前軸右輪和前軸左輪施加制動力。

高壓空氣由干儲氣筒21的a口出來進入TCS閥10的p口，經過TCS閥20限流后從a口出來進入雙通單向閥11的p2口。雙通單向閥15的p2口無高壓氣體，因此雙通單向閥15的p2-a口導通。高壓氣體從雙通單向閥11的a口出來經過后軸的三通15進入ABS閥16的p口和ABS閥14的p口。ABS閥16和ABS閥14的p-a2口導通，高壓氣體由ABS閥16的a2口和ABS閥14的a2口進入制動氣室17的后腔和制動氣室13的后腔，分別對后軸右輪和后軸左輪施加制動力。

保壓模式系統工作過程：

當上層控制系統對氣壓制動系統施加保壓請求后，制動控制器響應指令，ABS閥2、ABS閥4、ABS閥14、ABS閥16全通電狀態。TCS閥7和TCS閥10斷電。制動氣室氣體與管路不連接，實現保壓。

減壓模式系統工作過程：

當上層控制系統對氣壓制動系統施加減壓請求后，制動控制器響應指令，ABS閥2、ABS閥4、ABS閥14、ABS閥16半通電狀態，TCS閥7和TCS閥10斷電。制動氣室與大氣相通，實現減壓。
