本申請涉及汽車自動化領域，特別涉及一種制動能量回收方法、裝置、設備及介質。

背景技術：

1、隨著純電動汽車產業的快速發展，廣大用戶對于純電動汽車的經濟性要求越來越高。制動能量回收是提升純電動汽車能耗表現的重要措施，在保證駕駛員減速需求的前提下，需要盡可能多的在制動工況下進行能量回收，以提高純電動汽車的經濟性表現，因此，提供一種合適的制動能量回收方法成為目前急需解決的技術問題。

技術實現思路

1、有鑒于此，本申請的目的在于提供一種制動能量回收方法、裝置、設備及介質，能夠在不同情況下盡量多的進行能量回收，降低整車能耗，提升經濟性表現和駕乘舒適性。其具體方案如下：

2、一方面，本申請?zhí)峁┝艘环N制動能量回收方法，應用于整車控制器，包括：

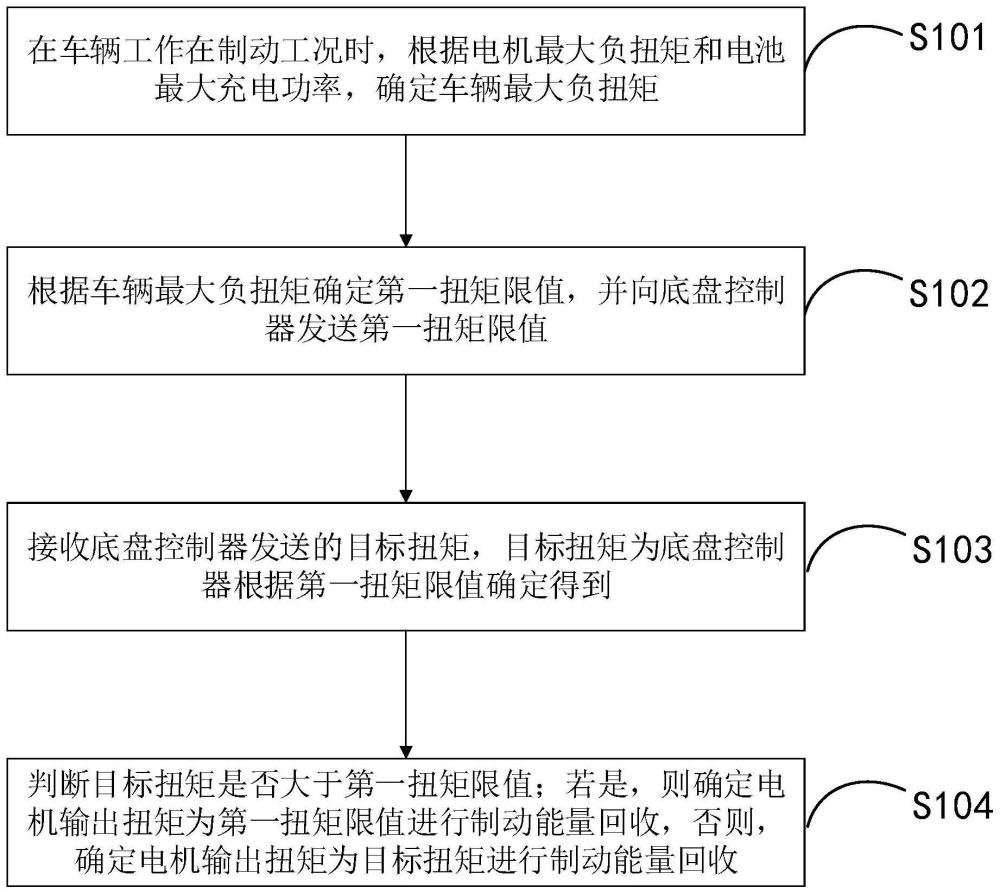

3、在車輛工作在制動工況時，根據電機最大負扭矩和電池最大充電功率，確定車輛最大負扭矩；

4、根據所述車輛最大負扭矩確定第一扭矩限值，并向底盤控制器發送所述第一扭矩限值；

5、接收所述底盤控制器發送的目標扭矩，所述目標扭矩為所述底盤控制器根據所述第一扭矩限值確定得到；

6、判斷所述目標扭矩是否大于所述第一扭矩限值；若是，則確定電機輸出扭矩為所述第一扭矩限值進行制動能量回收，否則，確定所述電機輸出扭矩為所述目標扭矩進行制動能量回收。

7、具體地，所述判斷所述目標扭矩是否大于所述第一扭矩限值；若是，則確定電機輸出扭矩為所述第一扭矩限值進行制動能量回收，否則，確定所述電機輸出扭矩為所述目標扭矩進行制動能量回收，包括：

8、根據所述第一扭矩限值和扭矩偏移量，計算得到第二扭矩限值；所述第二扭矩限值的絕對值大于所述第一扭矩限值的絕對值；

9、判斷所述目標扭矩是否大于所述第二扭矩限值；若是，則確定所述電機輸出扭矩為所述第二扭矩限值進行制動能量回收，否則，確定所述電機輸出扭矩為所述目標扭矩進行制動能量回收。

10、具體地，所述根據所述車輛最大負扭矩確定第一扭矩限值，包括：

11、判斷電機轉速是否位于電機嘯叫轉速區間；

12、若是，根據所述車輛最大負扭矩確定所述第一扭矩限值，所述第一扭矩限值的絕對值小于所述車輛最大負扭矩的絕對值；否則，將所述車輛最大負扭矩作為所述第一扭矩限值。

13、具體地，所述方法還包括：

14、在所述目標扭矩大于所述第一扭矩限值時，向所述底盤控制器發送超限標志位。

15、具體地，所述制動工況包括接收到駕駛員對制動踏板的觸發操作，且車輛需求扭矩呈下降趨勢。

16、又一方面，本申請?zhí)峁┝艘环N制動能量回收方法，應用于底盤控制器，包括：

17、響應于駕駛員對制動踏板的觸發操作，根據踏板開度確定需求減速度；

18、接收所述整車控制器發送的第一扭矩限值，并根據所述需求減速度和所述第一扭矩限值，分配目標扭矩和第一制動液壓力；

19、向所述整車控制器發送所述目標扭矩，以便根據所述目標扭矩進行制動能量回收。

20、具體地，所述方法還包括：

21、在接收到所述整車控制器發送的超限標志位時，根據所述需求減速度和所述第一扭矩限值，確定第二制動液壓力，以便滿足所述需求減速度。

22、又一方面，本申請實施例還提供了一種制動能量回收裝置，應用于整車控制器，包括：

23、第一確定單元，用于在車輛工作在制動工況時，根據電機最大負扭矩和電池最大充電功率，確定車輛最大負扭矩；

24、第二確定單元，用于根據所述車輛最大負扭矩確定第一扭矩限值，并向底盤控制器發送所述第一扭矩限值；

25、第一發送單元，用于接收所述底盤控制器發送的目標扭矩，所述目標扭矩為所述底盤控制器根據所述第一扭矩限值確定得到；

26、判斷單元，用于判斷所述目標扭矩是否大于所述第一扭矩限值；若是，則確定電機輸出扭矩為所述第一扭矩限值進行制動能量回收，否則，確定所述電機輸出扭矩為所述目標扭矩進行制動能量回收。

27、又一方面，本申請實施例還提供了一種制動能量回收裝置，應用于底盤控制器，包括：

28、第三確定單元，用于響應于駕駛員對制動踏板的觸發操作，根據踏板開度確定需求減速度；

29、分配單元，用于接收所述整車控制器發送的第一扭矩限值，并根據所述需求減速度和所述第一扭矩限值，分配目標扭矩和第一制動液壓力；

30、第二發送單元，用于向所述整車控制器發送所述目標扭矩，以便根據所述目標扭矩進行制動能量回收。

31、又一方面，本申請實施例提供了一種計算機設備，所述計算機設備包括處理器以及存儲器：

32、所述存儲器用于存儲程序代碼，并將所述程序代碼傳輸給所述處理器；

33、所述處理器用于根據所述程序代碼中的指令執行以上方面所述的方法。

34、又一方面，本申請實施例提供了一種計算機可讀存儲介質，所述計算機可讀存儲介質用于存儲計算機程序，所述計算機程序用于執行以上方面所述的方法。

35、本申請實施例提供了一種制動能量回收方法、裝置、設備及介質，應用于整車控制器，在車輛工作在制動工況時，根據電機最大負扭矩和電池最大充電功率，確定車輛最大負扭矩；根據車輛最大負扭矩確定第一扭矩限值，并向底盤控制器發送第一扭矩限值；接收底盤控制器發送的目標扭矩，目標扭矩為底盤控制器根據第一扭矩限值確定得到；接著，判斷目標扭矩是否大于第一扭矩限值；若是，說明目標扭矩值已經超過限值，不能按照目標扭矩值執行，則確定電機輸出扭矩為第一扭矩限值進行制動能量回收，否則，則確定電機輸出扭矩為目標扭矩進行制動能量回收，這樣，比較目標扭矩值和第一扭矩限值的大小關系，確定合適的電機輸出扭矩，保護電機正常運行，能夠在不同情況下盡量多的進行能量回收，降低整車能耗，提升經濟性表現和駕乘舒適性。

技術特征：

1.一種制動能量回收方法，其特征在于，應用于整車控制器，包括：

2.根據權利要求1所述的方法，其特征在于，所述判斷所述目標扭矩是否大于所述第一扭矩限值；若是，則確定電機輸出扭矩為所述第一扭矩限值進行制動能量回收，否則，確定所述電機輸出扭矩為所述目標扭矩進行制動能量回收，包括：

3.根據權利要求1所述的方法，其特征在于，所述根據所述車輛最大負扭矩確定第一扭矩限值，包括：

4.根據權利要求1-3任意一項所述的方法，其特征在于，所述方法還包括：

5.根據權利要求1-3任意一項所述的方法，其特征在于，所述制動工況包括接收到駕駛員對制動踏板的觸發操作，且車輛需求扭矩呈下降趨勢。

6.一種制動能量回收方法，其特征在于，應用于底盤控制器，包括：

7.根據權利要求6所述的方法，其特征在于，所述方法還包括：

8.一種制動能量回收裝置，其特征在于，應用于整車控制器，包括：

9.一種制動能量回收裝置，其特征在于，應用于底盤控制器，包括：

10.一種計算機設備，其特征在于，所述計算機設備包括處理器以及存儲器：

11.一種計算機可讀存儲介質，其特征在于，所述計算機可讀存儲介質用于存儲計算機程序，所述計算機程序用于執行權利要求1-7中任意一項所述的方法。

技術總結
本申請?zhí)峁┮环N制動能量回收方法、裝置、設備及介質，應用于整車控制器，在車輛工作在制動工況時，根據電機最大負扭矩和電池最大充電功率，確定車輛最大負扭矩；根據車輛最大負扭矩確定第一扭矩限值，并向底盤控制器發送第一扭矩限值；接收底盤控制器發送的目標扭矩，目標扭矩為底盤控制器根據第一扭矩限值確定得到；判斷目標扭矩是否大于第一扭矩限值；若是，則確定電機輸出扭矩為第一扭矩限值進行制動能量回收，否則，則確定電機輸出扭矩為目標扭矩進行制動能量回收，比較目標扭矩值和第一扭矩限值的大小，確定合適的電機輸出扭矩，保護電機正常運行，能夠在不同情況下盡量多的進行能量回收，降低整車能耗，提升經濟性表現和駕乘舒適性。

技術研發人員：張宏宇,武笛,朱睿,張瑤
受保護的技術使用者：上海汽車集團股份有限公司
技術研發日：
技術公布日：2025/4/28
