本發明涉及一種車載酒精檢測系統，特別是涉及一種嵌入式車載酒精檢測系統。

背景技術：

1、隨著物聯網應用技術的發展與成熟，道路安全建設已成為大勢所趨。加強道路安全信息化和網絡化建設，對于提升駕車安全水平與道路涉及人員安全具有重要意義。當前現存的道路酒精檢測系統不方便、資源浪費嚴重、泛用性差，有關酒駕檢測的理論研究具有片面性，無法實現信息檢測與自我調節的協調兼容。

2、在現代道路安全規范中，酒后駕車是一種嚴格禁止的違法行為。然而，傳統的酒精檢測方式依賴于交警人員的定期檢查，存在監控不及時等問題。而隨著道路安全檢測技術的不斷進步，智能化酒精檢測技術的應用越來越廣泛。

3、為了響應國家禁止酒駕政策，促進資源合理配置，提高道路安全水平，提供安全駕車環境，實現駕駛安全與道路行車規范的目的，迫切需要開發一種智能的嵌入式車載酒精檢測與反饋系統。

技術實現思路

1、本發明的目的在于提供一種嵌入式車載酒精檢測系統，該系統通過單片機控制與傳感器檢測技術交叉融合實現車載酒精檢測與實時反饋。本系統通過在stm32主控制器上植入了參數信息接收與處理系統，做到多參數同時接收與處理，有效的防止酒駕的發生。

2、本發明的目的是通過以下技術方案實現的：

3、一種嵌入式車載酒精檢測系統?，所述系統包括核心控制器stm32系列單片機、酒精濃度檢測模塊、人體感應模塊、語音播報模塊、過濃度信息發送模塊、oled顯示模塊、電機及驅動模塊、信息調節與管理模塊，其中：

4、藥酒精濃度檢測模塊讀取酒精濃度之后進行閾值比較操縱電機及驅動模塊，與過濃度信息發送模塊實現車載電機調節與報警操作；

5、人體感應模塊通過檢測環境中人體發出的紅外輻射來工作；

6、語音播報模塊接收到主控制器傳輸的酒精濃度正常或者超標的信息后，對此信息進行播報提醒；

7、所述過濃度信息發送模塊采用sim800c?gsm?gprs模塊，模塊配備sms短信發送與接收功能，通過stm32主控制器接收到的酒精濃度超標信號而產生的調節信號；

8、oled顯示模塊通過iic協議驅動，顯示駕駛員是否就位、酒精濃度、電機調節速度數字量信息，顯示閾值調節過程信息；

9、電機及驅動模塊通過stm32主控制器接收到的數字量信號而產生調節信號，完成對電機的快慢調節；

10、信息調節與管理模塊采用編碼器與便捷按鍵；

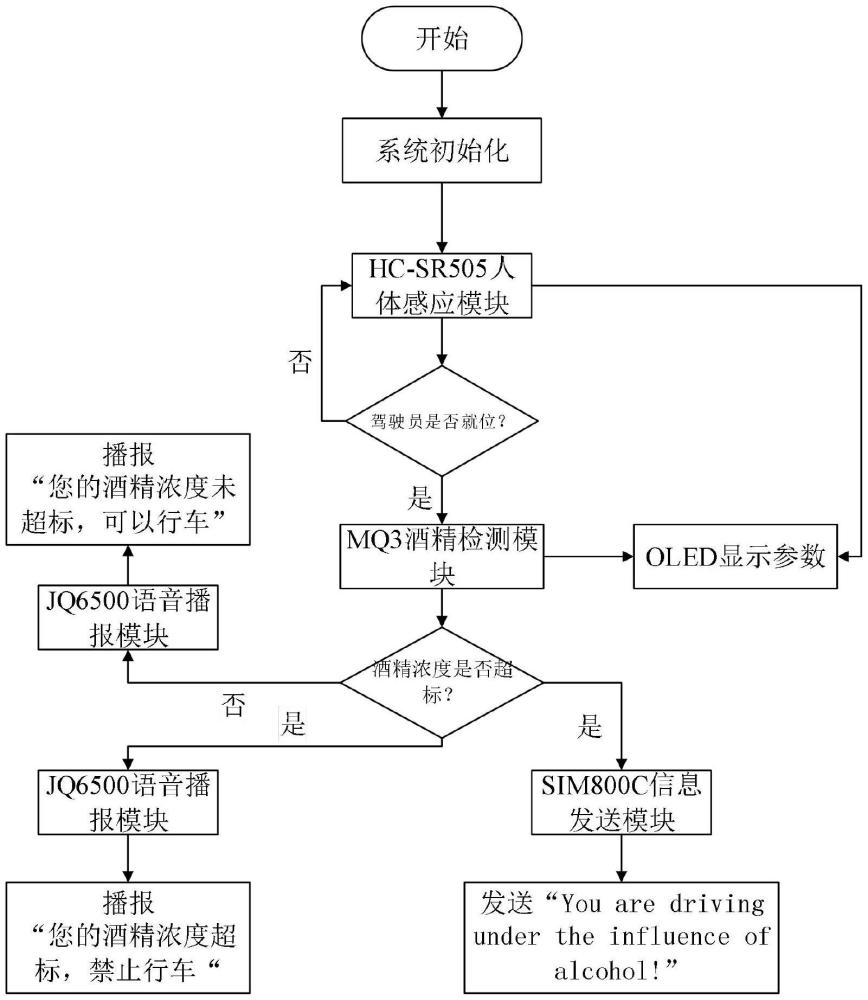

11、主控制器接收酒精檢測模塊、人體感應模塊轉換后的數字量信息，經過內部的分析與處理之后，將車載信息顯示在外接的oled顯示屏上，通過閾值比較和條件判斷控制電機及驅動模塊的工作狀態以達到車載是否啟動。

12、所述的一種嵌入式車載酒精檢測系統，所述藥酒精濃度檢測模塊采用mq3酒精濃度傳感器，mq3傳感器基于金屬氧化物半導體（mos），接觸到酒精蒸汽時，傳感器的電阻發生變化，通過測量電阻變化精準計算出酒精的濃度。

13、所述的一種嵌入式車載酒精檢測系統，所述人體感應模塊采用hc-sr505傳感器，人體溫度與環境溫度存在差異，傳感器感知到這種變化，并觸發輸出信號被stm32主控制器接收，以此判斷駕駛員是否就位。

14、所述的一種嵌入式車載酒精檢測系統，所述語音播報模塊采用jq6500語音播報模塊與揚聲器，jq6500語音播報模塊通過串行指令來完成對音樂播放的控制。

15、所述的一種嵌入式車載酒精檢測系統，所述過濃度信息發送模塊采用sim800cgsm?gprs模塊，對事先設定好的手機發送提醒短信。

16、所述的一種嵌入式車載酒精檢測系統，所述oled顯示模塊采用0.96寸oled顯示屏。

17、所述的一種嵌入式車載酒精檢測系統，所述電機及驅動模塊采用步進電機及l298n驅動模塊，驅動模塊輸出特定的電流脈沖，實現驅動。

18、所述的一種嵌入式車載酒精檢測系統，所述信息調節與管理模塊，采用編碼器與便捷按鍵，通過對主控制器引腳電平的改變，實現對各參數閾值的加減調節。

19、所述的一種嵌入式車載酒精檢測系統，所述主控制器采用一款基于arm?cortex-m3內核的微控制器stm32f103c8t6單片機，接收酒精檢測模塊、人體感應模塊轉換后的數字量信息，經過內部的分析與處理之后，根據閾值比較和條件判斷控制過濃度信息發送模塊、語音播報模塊等通斷工作狀態以達到過載報警。

20、本發明的優點與積極效果是：

21、1.本發明通過mq3酒精濃度傳感器、hc-sr505人體感應傳感器、oled顯示屏等實現了對酒精濃度、駕駛員就位狀態的實時監控與報警。從而能夠及時提醒駕駛員與其家人駕駛員的個人信息，并且進行調節報警。

22、2.本發明為智能車載酒精檢測系統能夠實時檢測駕駛員是否就位以及駕駛員的酒精濃度等關鍵參數，并且通過傳感器和軟件算法實現對駕駛人狀態進行報警，確保駕駛人不可酒后駕車。系統設計了語音播報提醒功能，過濃度信息發送功能，若駕駛人酒精濃度超標，可進行文字提醒，并將駕駛人信息以短信形式發送給設定好的家人，都可做到對駕駛人進行提醒，避免酒后駕車的事件發生。

23、3.本發明適用于道路安全領域，為道路安全水平的發展注入新的力量，對于后續關于嵌入式檢測道路安全設施增加了新思路。

技術特征：

1.?一種嵌入式車載酒精檢測系統?，其特征在于，所述系統包括核心控制器stm32系列單片機、酒精濃度檢測模塊、人體感應模塊、語音播報模塊、過濃度信息發送模塊、oled顯示模塊、電機及驅動模塊、信息調節與管理模塊，其中：

2.根據權利要求1所述的一種嵌入式車載酒精檢測系統，其特征在于，所述藥酒精濃度檢測模塊采用mq3酒精濃度傳感器，mq3傳感器基于金屬氧化物半導體（mos），接觸到酒精蒸汽時，傳感器的電阻發生變化，通過測量電阻變化精準計算出酒精的濃度。

3.根據權利要求1所述的一種嵌入式車載酒精檢測系統，其特征在于，所述人體感應模塊采用hc-sr505傳感器，人體溫度與環境溫度存在差異，傳感器感知到這種變化，并觸發輸出信號被stm32主控制器接收，以此判斷駕駛員是否就位。

4.根據權利要求1所述的一種嵌入式車載酒精檢測系統，其特征在于，所述語音播報模塊采用jq6500語音播報模塊與揚聲器，jq6500語音播報模塊通過串行指令來完成對音樂播放的控制。

5.根據權利要求1所述的一種嵌入式車載酒精檢測系統，其特征在于，所述過濃度信息發送模塊采用sim800c?gsm?gprs模塊，對事先設定好的手機發送提醒短信。

6.根據權利要求1所述的一種嵌入式車載酒精檢測系統，其特征在于，所述oled顯示模塊采用0.96寸oled顯示屏。

7.根據權利要求1所述的一種嵌入式車載酒精檢測系統，其特征在于，所述電機及驅動模塊采用步進電機及l298n驅動模塊，驅動模塊輸出特定的電流脈沖，實現驅動。

8.根據權利要求1所述的一種嵌入式車載酒精檢測系統，其特征在于，所述信息調節與管理模塊，采用編碼器與便捷按鍵，通過對主控制器引腳電平的改變，實現對各參數閾值的加減調節。

9.根據權利要求1所述的一種嵌入式車載酒精檢測系統，其特征在于，所述主控制器采用一款基于arm?cortex-m3內核的微控制器stm32f103c8t6單片機，接收酒精檢測模塊、人體感應模塊轉換后的數字量信息，經過內部的分析與處理之后，根據閾值比較和條件判斷控制過濃度信息發送模塊、語音播報模塊等通斷工作狀態以達到過載報警。

技術總結
一種嵌入式車載酒精檢測系統，涉及一種車載酒精檢測系統，該系統基于STM32F103C8T6單片機的車載酒精檢測與反饋系統，通過MQ3酒精濃度傳感器、HC?SR505人體感應傳感器、OLED顯示屏等實現了對酒精濃度、駕駛員就位狀態的實時監控與報警。從而能夠及時提醒駕駛員與其家人駕駛員的個人信息，并且進行調節報警，有效的防止酒駕的發生。通過在STM32主控制器上植入了參數信息接收與處理系統，做到多參數同時接收與處理。該系統成本低、功耗小、體積小、操作方便，能很好的監控駕駛員情況,具有實用價值。

技術研發人員：曹順,王衍龍
受保護的技術使用者：沈陽化工大學
技術研發日：
技術公布日：2025/4/24
