本技術涉及汽車零部件，具體為一種前拖車鉤蓋板。

背景技術：

1、汽車已經成為非常大眾化的一種交通工具，在汽車給人們的生活帶來了越來越多的方便的同時，也會伴隨產生一些問題，例如汽車在行駛過程中出現故障的情況也越來越常見了，汽車在設計開發時也同樣考慮了此種問題，在車輛的前部和后部分別設計了拖車鉤，但是為了美觀一般都會在保險杠上面設計堵件，例如拖車鉤蓋板，對拖車鉤安裝孔進行裝飾。

2、目前市場上大部分前拖車鉤蓋板打開后，由于拖車鉤安裝位置較低，觀察不便，導致拖車鉤在保險杠上的安裝位置尋找困難，延長了拖車鉤安裝時間，為人們帶來了不便。

技術實現思路

1、本實用新型的目的在于提供一種前拖車鉤蓋板，以解決上述背景技術中提出拖車鉤在保險杠上的安裝位置尋找困難的問題。為實現上述目的，本實用新型提供如下技術方案：一種前拖車鉤蓋板，包括蓋板本體，所述蓋板本體的頂部與鎖定機構的底部固定連接，所述蓋板本體的頂部與連接機構的底部固定連接。

2、所述連接機構的一端與推送機構的一端固定連接，所述推送機構的外壁與定位機構的內壁螺紋連接。

3、優選的，所述蓋板本體包括底板、兩個卡扣、兩個卡塊兩個固定柱和密封環，所述底板的頂部分別與兩個卡扣的底部固定連接，且兩個卡扣關于底板的中心對稱分布，兩個所述卡扣的前側分別與兩個卡塊的后側固定連接，且底板的頂部分別與兩個固定柱的底部固定連接，兩個所述固定柱關于底板的中心對稱分布，且底板頂部與密封環的底部固定連接。

4、優選的，所述鎖定機構由鎖定底座、回彈盒、回彈柱和鎖鉤組成，所述鎖定底座的底部與底板的頂部固定連接，且鎖定底座的頂部與回彈盒的底部固定連接，所述回彈盒的兩側設置有回彈通孔，且回彈通孔的內壁與回彈柱的外壁活動卡接，所述回彈柱的外壁與鎖鉤的一側固定連接。

5、優選的，所述連接機構包括連接底座、連接擋板、連接環和連接繩，所述連接底座的底部與底板的頂部固定連接，且連接底座的頂部與連接擋板的底部固定連接，所述連接底座的外壁與連接環的內壁活動套接，且連接環的外側壁與連接繩的一側固定連接。

6、優選的，所述推送機構由推送擋板、推送齒板、推送齒軸、轉動螺紋軸和限位盒組成，所述推送擋板的底部與連接繩的一端固定連接，且推送擋板的頂部與推送齒板的底部固定連接，所述推送齒板的一側與推送齒軸的一側嚙合連接，且推送齒軸的內部設置有推送通孔，所述推送通孔的內壁與轉動螺紋軸的外壁固定連接，且轉動螺紋軸兩端的外壁分別與限位盒兩側的內壁活動卡接。

7、優選的，所述定位機構包括兩個定位半環、兩個定位連接柱和定位安裝板，其中一個所述定位半環的外側壁與轉動螺紋軸的一端固定連接，且兩個定位半環的兩端分別與兩個定位連接柱的兩端活動套接，所述兩個定位半環的外壁均與定位安裝板的內壁活動卡接，且定位安裝板的前側設置有定位通孔，所述定位通孔的內壁與轉動螺紋軸的外壁活動卡接，且定位安裝板的前側與限位盒的后側固定連接。

8、與現有技術相比，本實用新型的有益效果：

9、本實用新型中，通過向下移動蓋板本體，蓋板本體向下移動帶動連接繩向下移動，連接繩可將蓋板本體連接到車體，防止丟失，連接繩向下移動帶動推送擋板向下移動，推送擋板向下運動帶動推送齒板向下運動，推送齒板向下運動帶動推送齒軸轉動，推送齒軸轉動帶動轉動螺紋軸轉動，轉動螺紋軸轉動通過螺紋作用做直線運動，轉動螺紋軸直線運動帶動定位半環直線運動，定位半環直線運動合成封閉圓環后，可對拖車鉤進行限位，拖車鉤進入后可直接抵達安裝位置，方便拖車鉤的安裝，減少因安裝拖車鉤造成的時間浪費，給人們帶來了便利。

10、本實用新型中，按壓底板，底板繞底板中心擺動帶動卡扣擺動，卡扣擺動帶動卡塊擺動，卡塊擺動帶動帶動鎖鉤向上運動，鎖鉤運動可以卡住卡塊使其不能回到原位，此時可以移動蓋板本體，從而方便使用者將蓋板本體從車身上取下來。

技術特征：

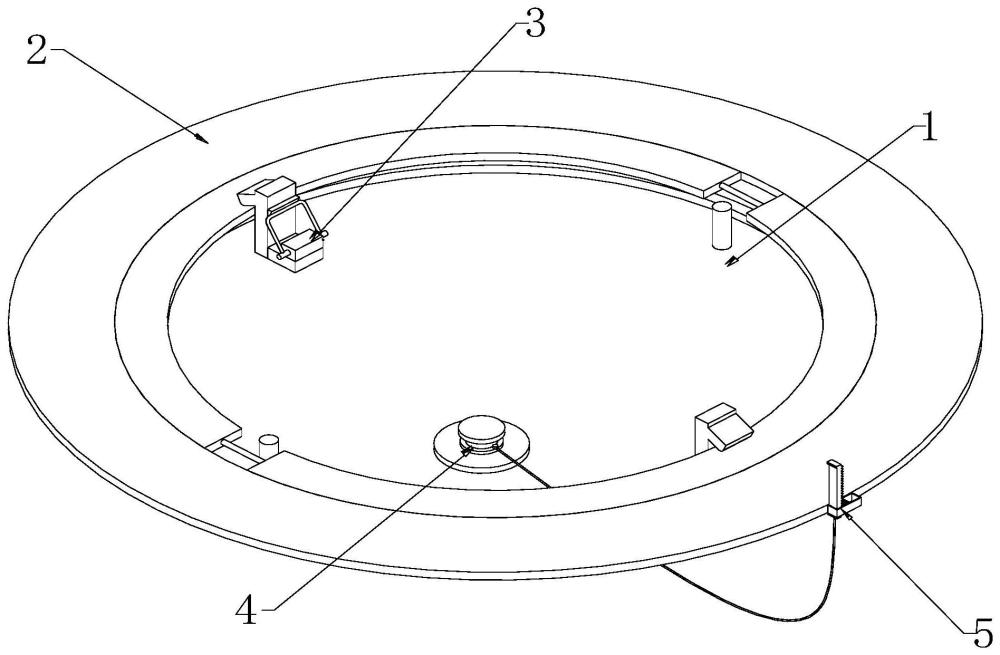

1.一種前拖車鉤蓋板，包括蓋板本體(1)，其特征在于：所述蓋板本體(1)的頂部與鎖定機構(2)的底部固定連接，所述蓋板本體(1)的頂部與連接機構(3)的底部固定連接；

2.根據權利要求1所述的一種前拖車鉤蓋板，其特征在于：所述蓋板本體(1)包括底板(101)、兩個卡扣(102)、兩個卡塊(103)兩個固定柱(104)和密封環(105)，所述底板(101)的頂部分別與兩個卡扣(102)的底部固定連接，且兩個卡扣(102)關于底板(101)的中心對稱分布，兩個所述卡扣(102)的前側分別與兩個卡塊(103)的后側固定連接，且底板(101)的頂部分別與兩個固定柱(104)的底部固定連接，兩個所述固定柱(104)關于底板(101)的中心對稱分布，且底板(101)頂部與密封環(105)的底部固定連接。

3.根據權利要求2所述的一種前拖車鉤蓋板，其特征在于：所述鎖定機構(2)由鎖定底座(201)、回彈盒(202)、回彈柱(203)和鎖鉤(204)組成，所述鎖定底座(201)的底部與底板(101)的頂部固定連接，且鎖定底座(201)的頂部與回彈盒(202)的底部固定連接，所述回彈盒(202)的兩側設置有回彈通孔，且回彈通孔的內壁與回彈柱(203)的外壁活動卡接，所述回彈柱(203)的外壁與鎖鉤(204)的一側固定連接。

4.根據權利要求2所述的一種前拖車鉤蓋板，其特征在于：所述連接機構(3)包括連接底座(301)、連接擋板(302)、連接環(303)和連接繩(304)，所述連接底座(301)的底部與底板(101)的頂部固定連接，且連接底座(301)的頂部與連接擋板(302)的底部固定連接，所述連接底座(301)的外壁與連接環(303)的內壁活動套接，且連接環(303)的外側壁與連接繩(304)的一側固定連接。

5.根據權利要求4所述的一種前拖車鉤蓋板，其特征在于：所述推送機構(4)由推送擋板(401)、推送齒板(402)、推送齒軸(403)、轉動螺紋軸(404)和限位盒(405)組成，所述推送擋板(401)的底部與連接繩(304)的一端固定連接，且推送擋板(401)的頂部與推送齒板(402)的底部固定連接，所述推送齒板(402)的一側與推送齒軸(403)的一側嚙合連接，且推送齒軸(403)的內部設置有推送通孔，所述推送通孔的內壁與轉動螺紋軸(404)的外壁固定連接，且轉動螺紋軸(404)兩端的外壁分別與限位盒(405)兩側的內壁活動卡接。

6.根據權利要求5所述的一種前拖車鉤蓋板，其特征在于：所述定位機構(5)包括兩個定位半環(501)、兩個定位連接柱(502)和定位安裝板(503)，其中一個所述定位半環(501)的外側壁與轉動螺紋軸(404)的一端固定連接，且兩個定位半環(501)的兩端分別與兩個定位連接柱(502)的兩端活動套接，所述兩個定位半環(501)的外壁均與定位安裝板(503)的內壁活動卡接，且定位安裝板(503)的前側設置有定位通孔，所述定位通孔的內壁與轉動螺紋軸(404)的外壁活動卡接，且定位安裝板(503)的前側與限位盒(405)的后側固定連接。

技術總結
本技術涉及汽車零部件技術領域，具體為一種前拖車鉤蓋板，包括蓋板本體，所述蓋板本體的頂部與鎖定機構的底部固定連接，所述蓋板本體的頂部與連接機構的底部固定連接，通過向下移動蓋板本體，蓋板本體向下移動帶動連接繩向下移動，連接繩可將蓋板本體連接到車體，連接繩向下移動帶動推送擋板向下移動，推送擋板向下運動帶動推送齒板向下運動，推送齒板向下運動帶動推送齒軸轉動，推送齒軸轉動帶動轉動螺紋軸轉動，轉動螺紋軸轉動通過螺紋作用做直線運動，轉動螺紋軸直線運動帶動定位半環直線運動，定位半環直線運動合成封閉圓環后，對拖車鉤進行限位，拖車鉤進入后可直接抵達安裝位置，節約安裝拖車鉤的時間，給人們帶來了便利。

技術研發人員：肖孟春
受保護的技術使用者：天津普利愛特真空鍍膜有限公司
技術研發日：20240322
技術公布日：2025/4/28
