本申請涉及電動車智能充電，特別是涉及一種電動自行車的充電站。

背景技術：

1、居民出行需求越來越傾向于便捷的電動自行車，由于電池充電存在一定風險，在居民聚集區域，電動自行車的充電問題亟需解決。

2、目前小區室外設置有統一的電動自行車充電設施，一定程度上解決的充電難的問題，但是傳統的充電方案中用戶無法及時得知充電插座的狀態，造成充電資源浪費的問題。

技術實現思路

1、基于此，有必要針對上述技術問題，提供一種能夠避免充電資源浪費的電動自行車的充電站。

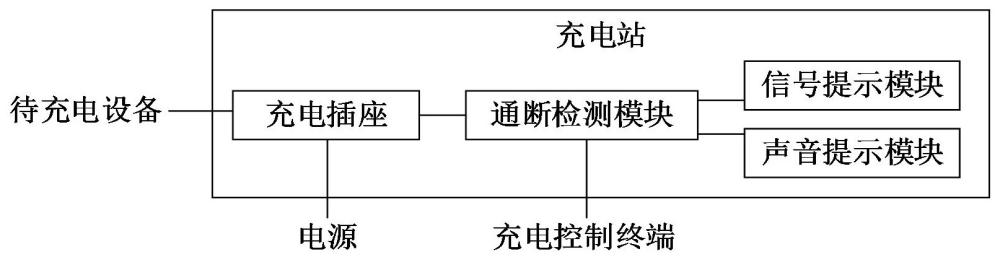

2、本申請提供了一種電動自行車的充電站。所述充電站包括：充電插座；檢測所述充電插座的電連接狀態的通斷檢測模塊；所述電連接狀態包括斷開狀態和連接狀態；在所述充電插座為斷開狀態的情況下，向充電控制終端發送提示信息的信號提示模塊；在所述充電插座由連接狀態變更為斷開狀態的情況下，輸出提示音的聲音提示模塊；所述通斷檢測模塊連接所述信號提示模塊和所述聲音提示模塊；所述通斷檢測模塊還連接所述充電控制終端。

3、在其中一個實施例中，所述充電站還包括：充電控制器；所述充電控制器的第一端與所述充電控制終端通信連接；所述充電控制器的第二端與所述通斷檢測模塊連接；所述充電控制器的第三端與所述信號提示模塊連接，所述充電控制器的第四端與所述聲音提示模塊連接。

4、在其中一個實施例中，所述充電站還包括：在所述充電插座為連接狀態的情況下，檢測所述充電插座的累計充電電量的電量檢測模塊；所述電量檢測模塊的第一端連接所述充電插座，所述電量檢測模塊的第二端連接所述充電控制器的第五端。

5、在其中一個實施例中，充電站還包括故障檢測模塊；所述故障檢測模塊的第一端與所述充電控制器的第六端連接，所述故障檢測模塊的第二端與所述充電插座連接。

6、在其中一個實施例中，所述充電站還包括：接收所述充電控制終端發送的密碼信息，并對所述密碼信息進行校驗的密碼校驗模塊；所述密碼校驗模塊連接所述充電控制器和所述充電控制終端。

7、在其中一個實施例中，所述充電站還包括：在所述充電插座由連接狀態變更為斷開狀態的情況下，輸出提示光的光學提示模塊；所述光學提示模塊與所述充電控制器的第七端連接。

8、在其中一個實施例中，所述充電站還包括開關模塊：所述開關模塊的第一端連接所述充電插座；所述開關模塊的第二端連接電源；所述開關模塊的控制端連接所述充電控制器。

9、在其中一個實施例中，所述充電站還包括：在所述充電插座為連接狀態的情況下，顯示所述充電插座的剩余充電時間的顯示模塊；所述顯示模塊連接所述充電控制器。

10、在其中一個實施例中，所述充電插座的數量為多個，所述通斷檢測模塊的數量為多個；各所述充電插座與各通斷檢測模塊一一對應。

11、在其中一個實施例中，所述聲音提示模塊的數量為多個，各所述充電插座與各聲音提示模塊一一對應。

12、上述電動自行車的充電站，提供了充電插座，檢測充電插座的電連接狀態的通斷檢測模塊，電連接狀態包括斷開狀態和連接狀態，在充電插座為斷開狀態的情況下，向充電控制終端發送提示信息的信號提示模塊，在充電插座由連接狀態變更為斷開狀態的情況下，輸出提示音的聲音提示模塊，通斷檢測模塊連接信號提示模塊和聲音提示模塊，通斷檢測模塊還連接充電控制終端，采用上述充電站，通過設置在所述充電插座為斷開狀態的情況下，向充電控制終端發送提示信息的信號提示模塊，以及通過設置在所述充電插座由連接狀態變更為斷開狀態的情況下，輸出提示音的聲音提示模塊，便于提醒充電站的待充電用戶，避免充電插座長時間被占用，避免充電資源的浪費。

技術特征：

1.一種電動自行車的充電站，其特征在于，所述充電站包括：

2.根據權利要求1所述的充電站，其特征在于，所述充電站還包括：充電控制器；

3.根據權利要求2所述的充電站，其特征在于，所述充電站還包括：

4.根據權利要求2所述的充電站，其特征在于，充電站還包括故障檢測模塊；

5.根據權利要求2所述的充電站，其特征在于，所述充電站還包括：

6.根據權利要求2所述的充電站，其特征在于，所述充電站還包括：

7.根據權利要求2所述的充電站，其特征在于，所述充電站還包括開關模塊：

8.根據權利要求2所述的充電站，其特征在于，所述充電站還包括：

9.根據權利要求1所述的充電站，其特征在于，所述充電插座的數量為多個，所述通斷檢測模塊的數量為多個；各所述充電插座與各通斷檢測模塊一一對應。

10.根據權利要求9所述的充電站，其特征在于，所述聲音提示模塊的數量為多個，各所述充電插座與各聲音提示模塊一一對應。

技術總結
本申請涉及一種電動自行車的充電站，包括：充電插座，檢測充電插座的電連接狀態的通斷檢測模塊，電連接狀態包括斷開狀態和連接狀態，在充電插座為斷開狀態的情況下，向充電控制終端發送提示信息的信號提示模塊，在充電插座由連接狀態變更為斷開狀態的情況下，輸出提示音的聲音提示模塊，通斷檢測模塊連接信號提示模塊和聲音提示模塊，通斷檢測模塊還連接充電控制終端，采用上述充電站，通過設置信號提示模塊，以及聲音提示模塊，從多個角度提醒充電站的待充電用戶，避免充電插座長時間被占用，避免充電資源的浪費。

技術研發人員：季向紅,王憲禹,周英佳,王夏禹
受保護的技術使用者：長沙市建筑設計院有限責任公司
技術研發日：20240715
技術公布日：2025/4/28
